Shield PIR

Description :

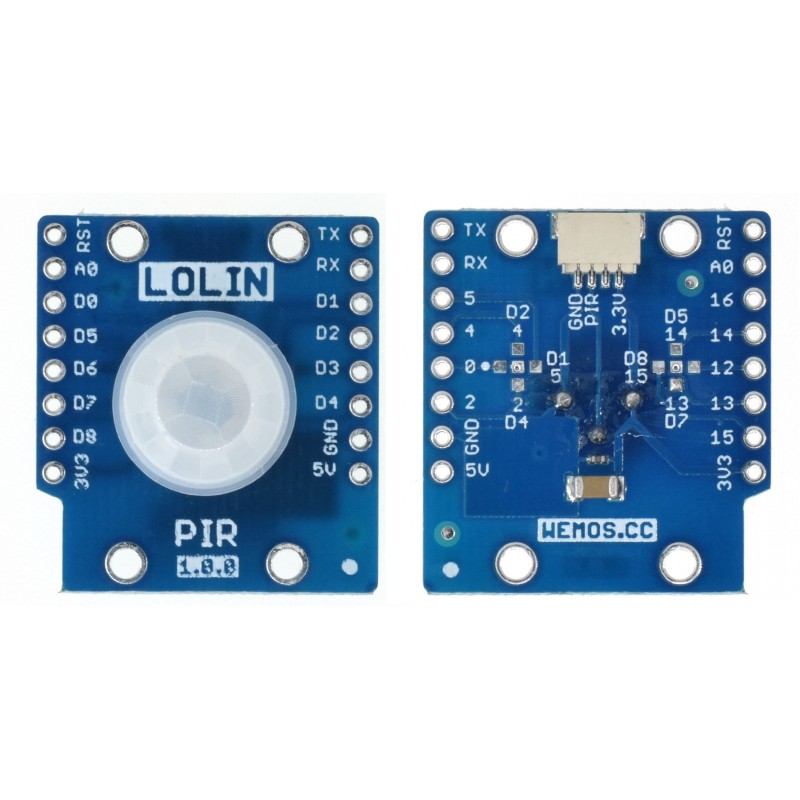

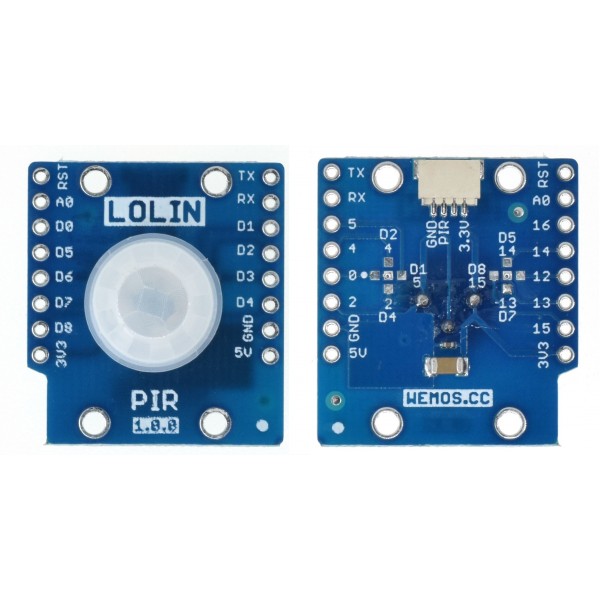

Le shield PIR WeMos est un capteur de mouvement passif (PIR) conçu pour être facilement intégré à vos projets de détection de présence. Il offre une portée de détection de 5 mètres et une sortie de signal configurable, ce qui le rend idéal pour des applications de surveillance connectées ou de gestion de l'éclairage automatique.

Avec ce module, vous pouvez ajouter la fonctionnalité de détection de mouvement à des microcontrôleurs compatibles, comme les ESP8266, et réaliser des projets domotiques ou de sécurité avec une connexion Wi-Fi.

L'intégration est simple : il vous suffit de connecter le shield à votre carte ESP8266 via les broches GPIO, et le module gère la détection de mouvement pour activer ou désactiver d'autres composants (par exemple, des alarmes ou des lumières).

Caractéristiques techniques:

• Portée de détection : jusqu’à 5 mètres
• Type de sortie : configurable (numérique ou analogique)
• Alimentation : 3,3V à 5V (selon le microcontrôleur utilisé)
• Compatibilité : Fonctionne parfaitement avec les cartes ESP8266
• Applications : Surveillance connectée, détection de présence, systèmes d'alarme, gestion d’éclairage automatique, domotique, etc.

Exemple d'utilisation:

1. Branchez la broche de sortie du PIR à une entrée GPIO de votre ESP8266.
2. Reliez l'alimentation 3,3V ou 5V à la broche VCC, et la masse à la broche GND.
3. Configurez la sortie pour l'adapter à votre application : détection de présence ou déclenchement d'action.

Liens utiles :

Vous avez des questions ou besoin d’aide pour l'intégration ? Venez poser vos questions sur notre forum dédié !

Tutoriel Shield PIR
