Arduino Méga 2560 Pro

Description :

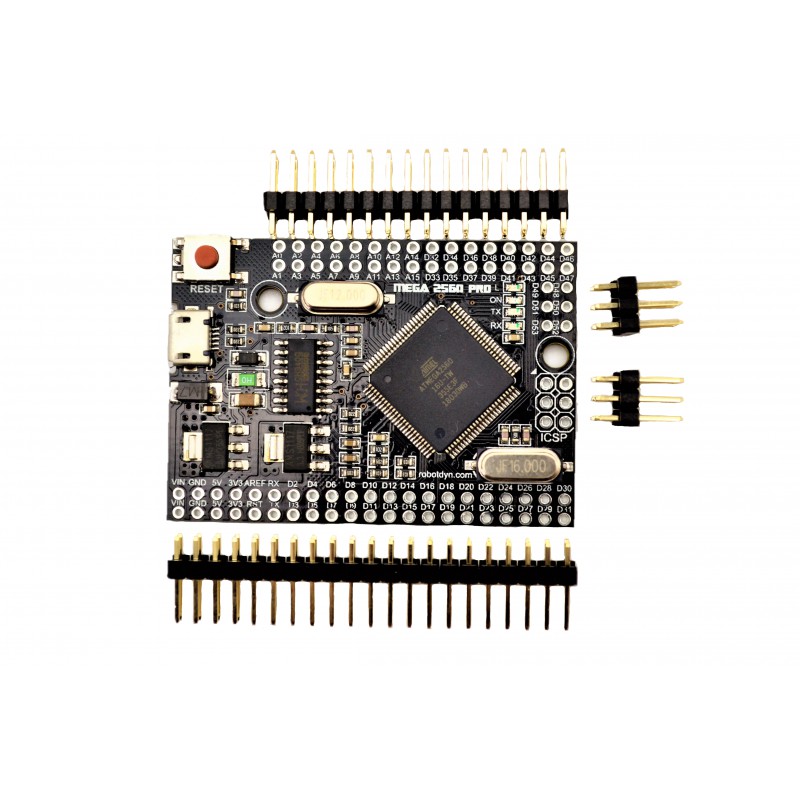

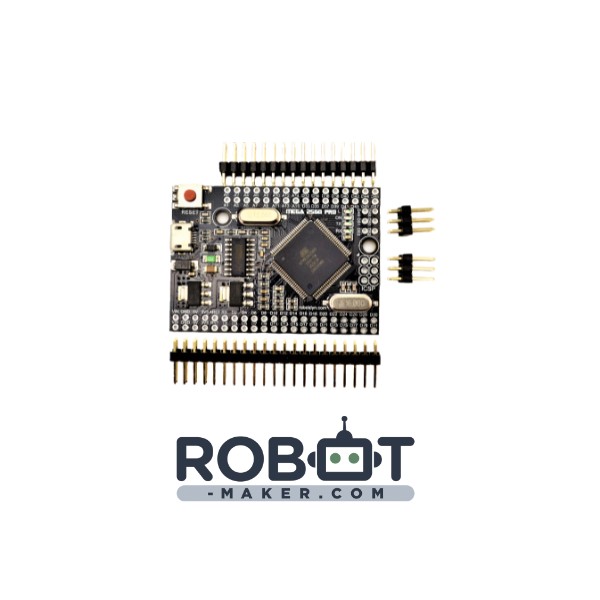

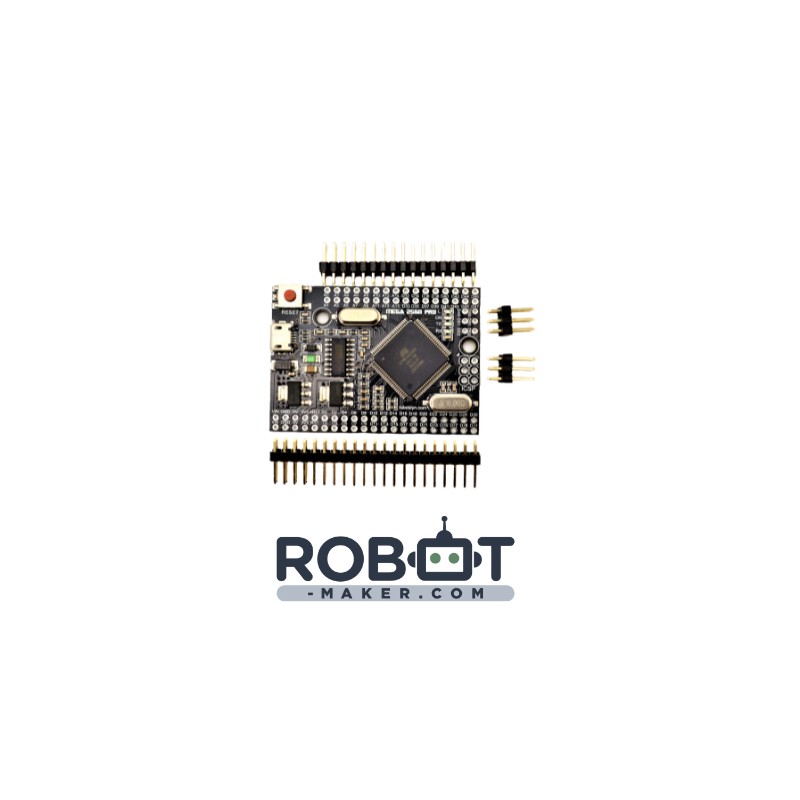

L'Arduino Méga 2560 pro est une carte semblable à une Arduino Méga 2560 Rev3.

Ce qui la différencie de l’Arduino Méga de base, c’est que cette version possède de plus petites dimensions, ce qui la rend plus facilement intégrable dans tous vos projets utilisant une Arduino.

Cette carte est fournie avec des pins à souder. Il vous sera donc nécessaire d’avoir une station de soudage pour les monter.

Et contrairement à l’Arduino Méga, vous aurez besoin d’une prise micro USB pour vous y brancher.

Tout comme l'Arduino Méga classique, la carte Arduino Méga Pro se programme avec le logiciel Arduino 1.7.8 ou supérieur disponible sur le site Arduino et est équipée de :

• Un oscillateur à quartz 16 MHz
• Une connexion USB de type micro USB
• Une embase ICSP
• Un bouton de réinitialisation
• Différentes leds (4) dont une pilotable, les autre servant d'indication de l'état de la carte (On, RX TX).

Cette carte contient un microcontrôleur ATMEL ATMega2560 ce qui lui permet de gérer un grand nombre d'entrées sorties.
En effet cette dernière dispose de 70 entrées/sorties numériques dont :

• 15 sorties peuvent être utilisées pour générer des signaux PWM.
• 16 entrées peuvent être utilisées en entrées analogiques
• 4 Uart hardware
• 1 I2C
• 1 SPI

Caractéristiques techniques :

• Microcontrôleur: ATMEL ATMega2560
• Tension de fonctionnement: 5V
• Tension d'entrée sur la prise d'alimentation ( ou broche VIN) recommandée : 7 - 12V
• Tension d'entrée sur la prise d'alimentation ( ou broche VIN) limites : 6 - 20V
• Courant max par pin :  40 mA
• Courant continu pour broche 3.3V :  50 mA
• Courant max total :  250 mA
• Mémoire Flash : 256 Ko dont 8 KB utilisés par bootloader
• SRAM : 8 KB
• EEPROM : 4 KB
• Fréquence d'horloge : 16 MHz
• Dimensions : 38 * 54 mm
