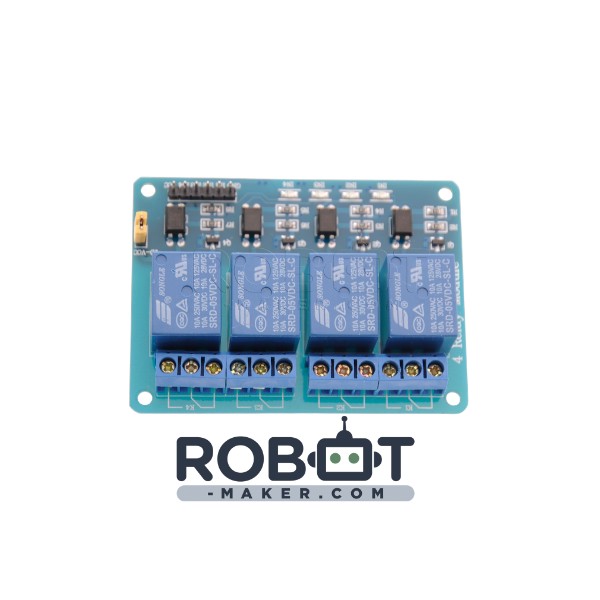

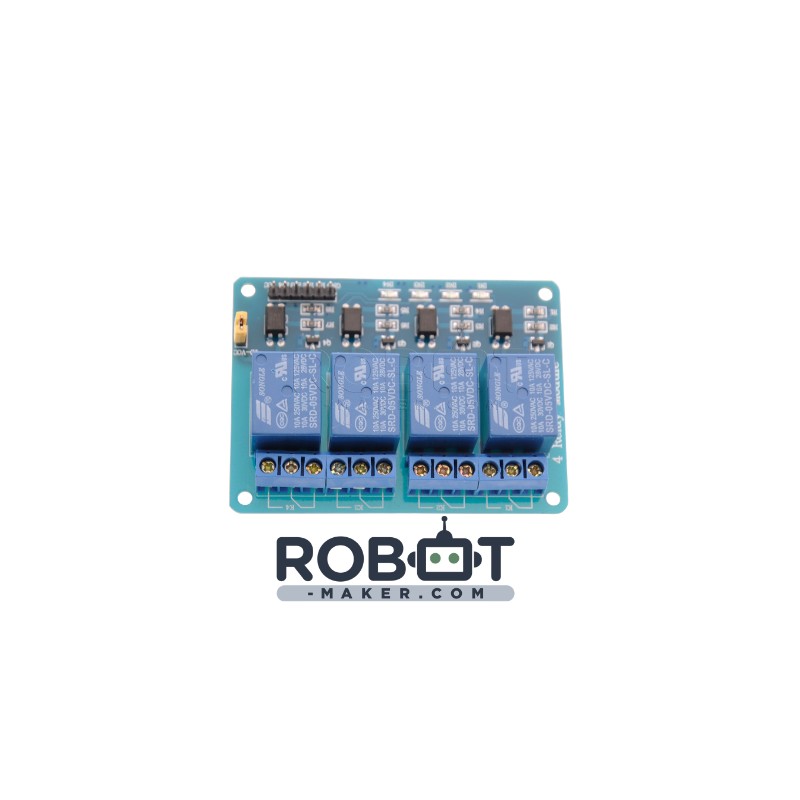

4 relais pour arduino

Ce module intègre l'ensemble de l'électronique nécessaire sur une seule carte électronique:  transistors et leds  afin de faciliter l'usage de 4 relais inverseurs 1RT via une carte arduino ou tout autre micro-contrôleur.

Le relais peut commuter toute sorte de tension :  220VAC et 125VAC et jusqu'à 30VDC avec une intensité maxi de 10A peut importe la tension. (Cf datasheet du relais fournie)

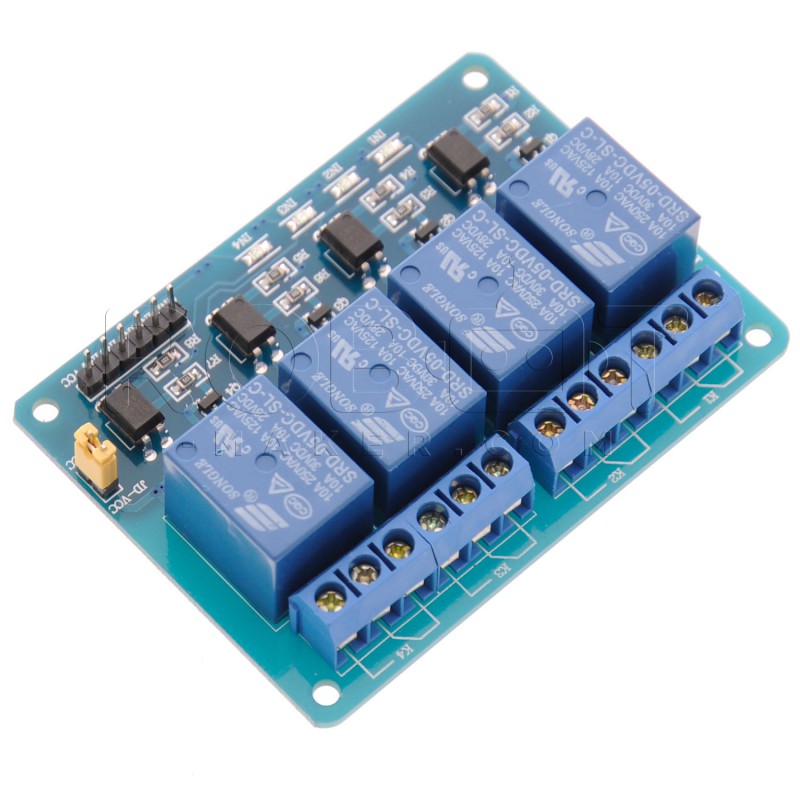

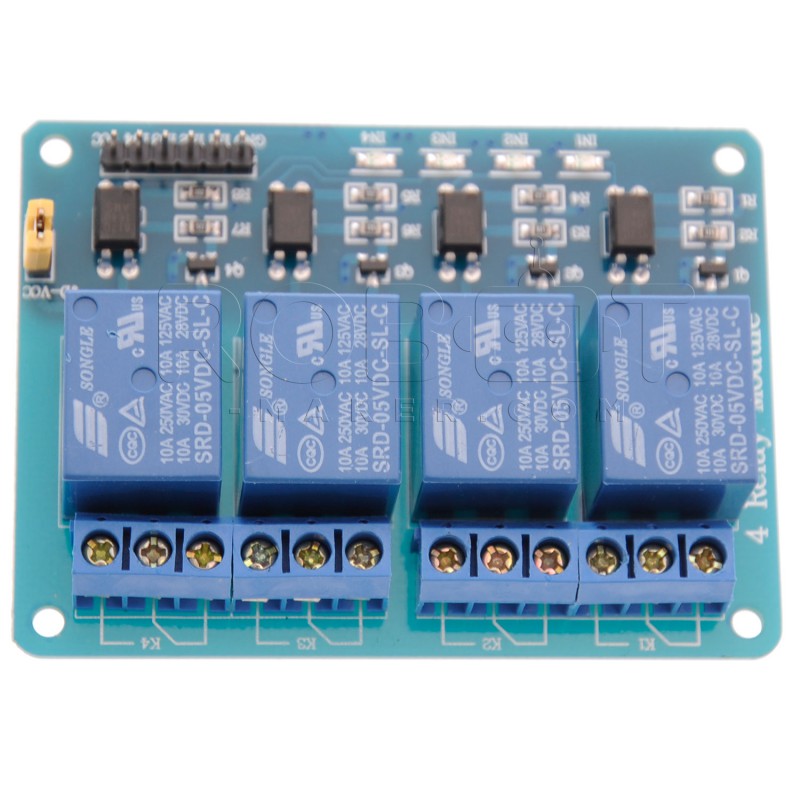

Chaque relais est relié à un connecteur de sortie 3 broches. La broche Commun, au milieu et de chaque côté les broches NC et NO qui sont tour à tour reliées au Commun en fonction de l'état du relais.
Ce module peut donc être utilisé pour piloter des moteurs , des pompes, des solénoïdes, des électro-aimants, des rubans leds,des lampes et beaucoup d'autres choses encore.

5 leds sont présentes pour indiquer le bon fonctionnement de la carte.

La tension de fonctionnement pour alimenter la carte relais est 5V. Alimenter la carte en 3.3V ne fonctionne pas.
Les broches pour alimenter la carte relais sont indiqué VCC ( pour 5V ) et GND. Lorsque la carte est correctement alimenté une led rouge avec la mention "power led" s'allume.

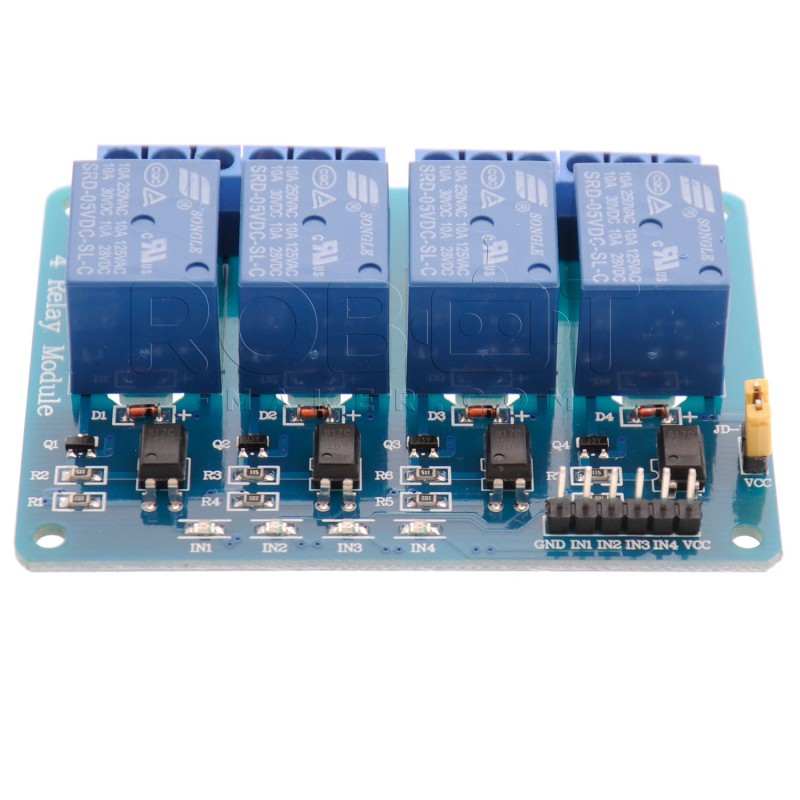

Pour piloter les relais, 4 broches indiquée IN1 IN2 IN3 et IN4 sont présentes. Le niveau logique Haut sur ces broches est prévue pour être en TTL 5V mais fonctionne aussi en 3.3V.
Un changement de niveau logique HAUT ou BAS appliqué sur une broche IN, permet de modifier l'état du relais correspondant et de sa LED bleue associée.

La nouvelle version de la carte 4 relais est équipée de 4 jumpers supplémentaire qui permettent d'inverser le fonctionnement du relais.
Si le Jumper est positionné côté H, par défaut le relais sera en position repos et la led du relais correspondante sera éteinte lorsqu'aucun fil ne sera connecté à la broche IN ou que la broche IN sera reliée à un état logique BAS et il faudra un niveau logique HAUT pour activer le relais et allumer la led correspondante.
Et à l'inverse, si le jumper est côté L, par défaut le relais sera activé, et la led correspondante sera allumée lorsqu'aucun fil ne sera connecté à la broche IN ou que la broche IN sera reliée à un état logique BAS et il faudra un niveau logique HAUT pour mettre le relais au repos et éteindre la led correspondante.

Le jumper côté H est le fonctionnement recommandé car mieux immunisé aux bruits électriques et cette configuration ne provoque pas de variation d'état de relais au moment où on alimente la carte, ce qui peut éventuellement être problématique pour certains systèmes. Cependant ce changement d'état du relais au moment où on alimente la carte relais peut justement être souhaité dans certaines applications ce qui fait que le jumper côté L est un fonctionnement qui peut  être pratique dans certains cas.

Caractéristiques :
Alimentation de la carte: 5 Vcc
Tension de commande: 5 Vcc ou 3.3V
Pouvoir de coupure: 30 Vcc , 220 VAC  /10 A
Dimensions: 76 x 56 x 17 mm
Fixations : 4 trous diamètre 3mm dont les centre sont a 2.5mm des bords.
Poids: 58 grammes
