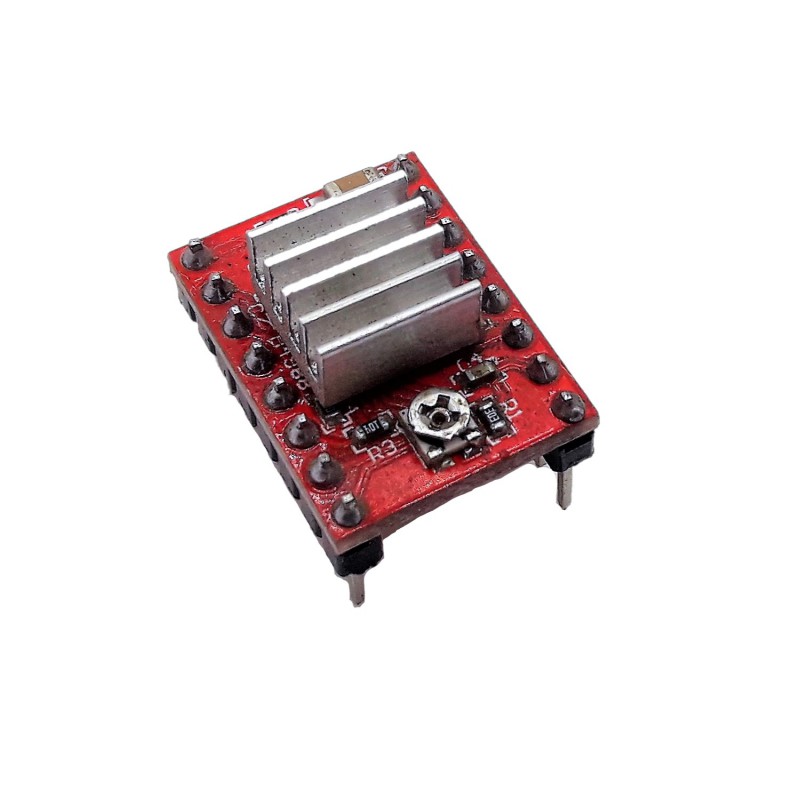

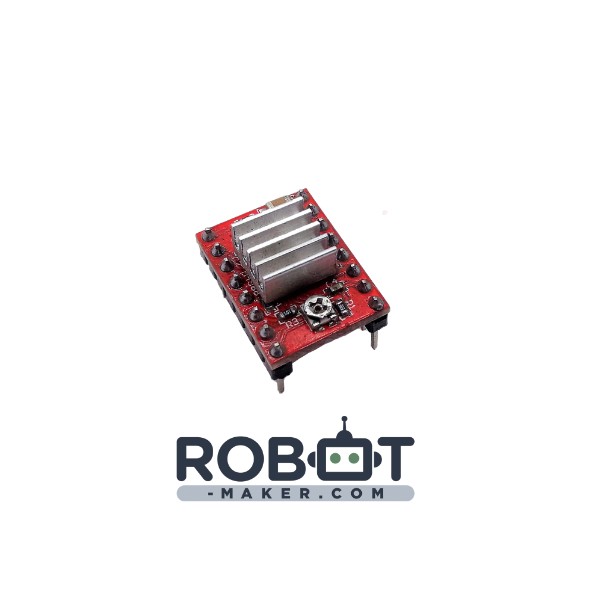

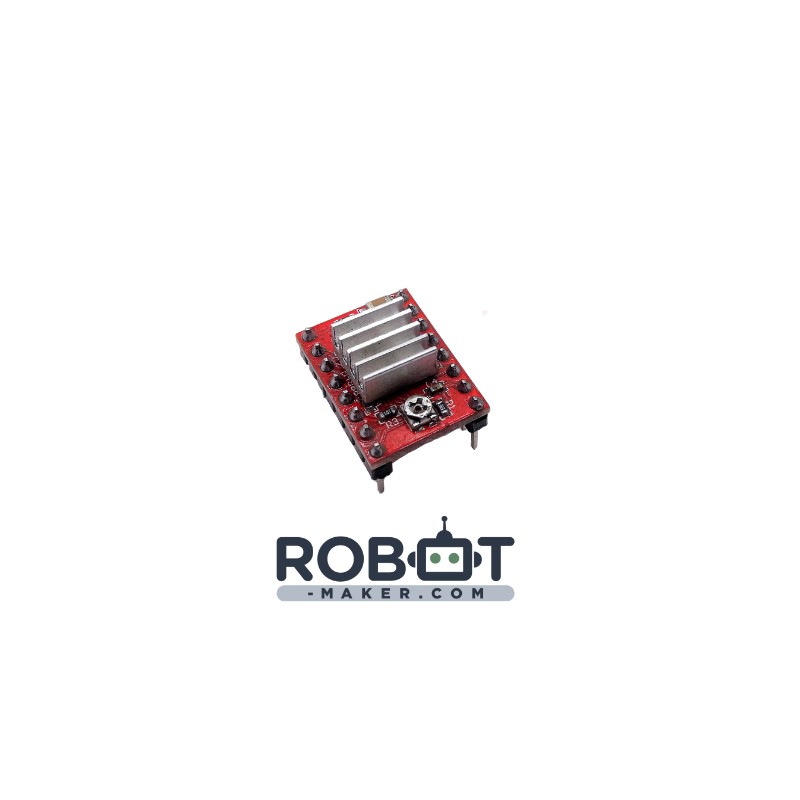

Driver de moteur pas à pas A 4988

(Ce produit est remplacé par le DRV8825)

Description :

Driver pour moteur pas à pas avec micro-contrôleur A4988.
Ce driver permet de contrôler un moteur pas à pas facilement sans à avoir à se soucier de gérer la bonne séquence d'alimentation des phases du moteurs pas à pas.

Piloter directement en step ( vitesse d'avance de changement de pas ) et dir ( en sens de rotation ).
Vous pouvez choisir le mode de fonctionnement ( pas complet, demi-pas, quart de pas, 1/8 de pas ou 1/16 de pas ) via 3 pins.

Le driver est équipé d'un dissipateur thermique et d'un potentiomètre pour régler le courant maximum admissible dans les bobines du moteur pas à pas piloté.

Caractéristiques techniques :

• Alimentation carte: 3V à 5.5V
• Alimentation moteur: 8V à 35V
• Courant de sortie: 1A max par phase
• Dimensions: 21 x 15 x 3 m
• Réglage du mode de fonctionnement pas complet jusqu'à 16ème de pas avec les broches mS1 à ms3 selon la configuration suivantes:

Exemple d'utilisation :

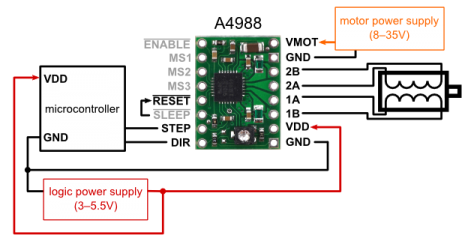

Pour utiliser les driver, une fois le câblage ci dessus effectué sur votre Arduino, vous pouvez utilisez la librairie accelstepper.

Liens utiles :

Petite vidéo qui explique comment utiliser le driver : https://youtu.be/nPx2PWKQ4RQ


Premier programme avec un moteur pas à pas et la librairie accelstepper, questions et réponses

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
