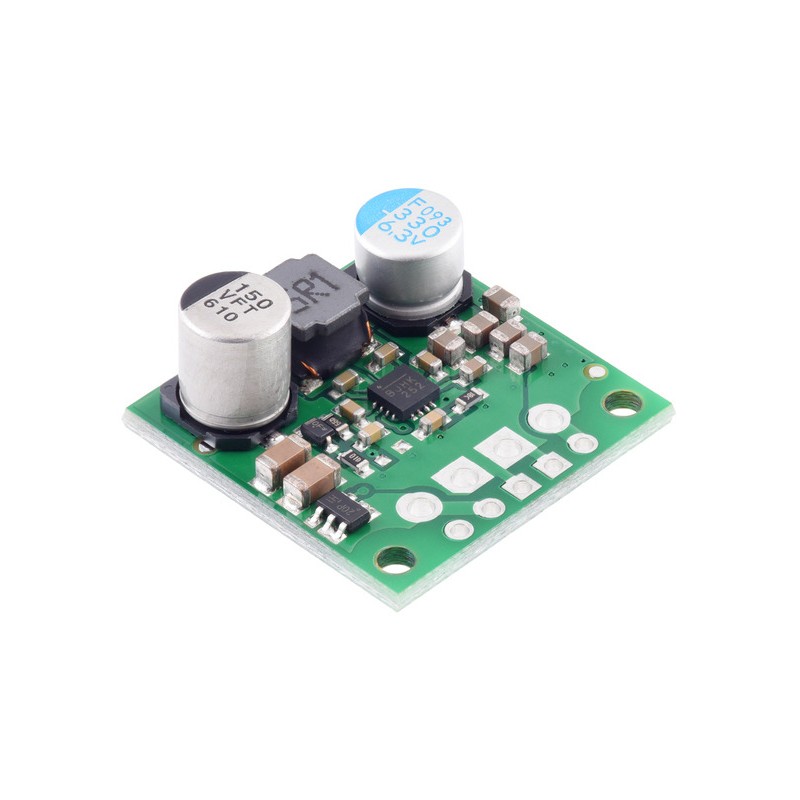

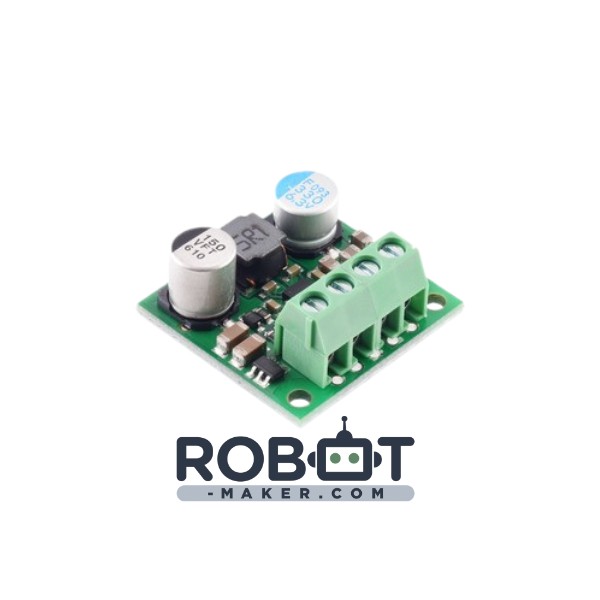

Régulateur de tension 5V, 3A S13V30F5 step up step down
Régulateur de Tension Élévateur/Abaisseur 5V S13V30F5
Attention : dernières pièces disponibles !
En savoir plus
Description :
Ce puissant régulateur à commutation synchrone produit efficacement 5 V à partir de tensions d'entrée comprises entre 2,8 V et 22 V. Sa capacité à convertir à la fois des tensions d'entrée supérieures et inférieures le rend utile pour les applications où la tension d'alimentation peut varier fortement, comme avec les batteries qui démarrent au-dessus mais se déchargent en dessous de 5 V.
La carte a un rendement typique de 85% à 95%, et peut fournir des courants de sortie continus typiques selon la tension d'entrée. Le régulateur dispose également d'une protection contre les tensions inverses et d'une entrée d'activation optionnelle qui peut être utilisée pour mettre le régulateur dans un état de faible puissance avec un prélèvement de courant de moins de 10 µA par volt sur VIN. Une fonction d'arrêt thermique permet également d'éviter les dommages dus à la surchauffe et une fonction de démarrage progressif limite le courant d'appel et augmente graduellement la tension de sortie au démarrage. De plus, comparé aux autre versions plus compactes de ce régulateur, celui-ci dispose d'une protection contre les tensions inverses jusqu'à 20 V.

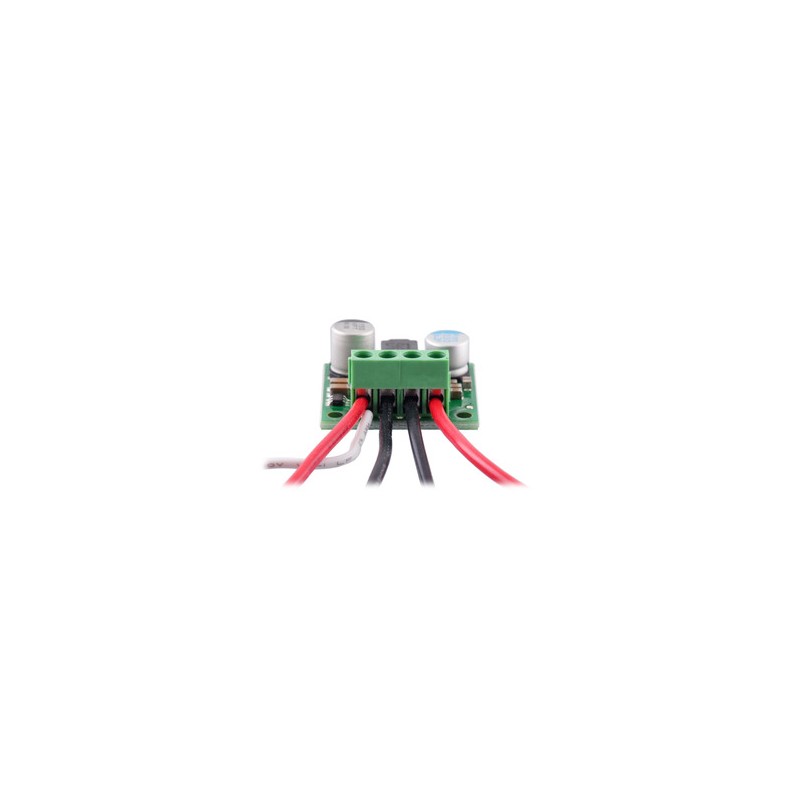

Le régulateur de tension comporte quatre connexions : la validation (EN), la tension d'entrée (VIN), la masse (GND) et la tension de sortie (VOUT). La tension d'entrée, VIN, alimente le régulateur. Des tensions comprises entre 2,8 V et 22 V peuvent être appliquées à VIN. VOUT est la tension de sortie régulée.
Si vous souhaitez une version plus compacte et à faible courant, nous vous conseillons plutôt le 5V, 2A Step-Up/Step-Down Voltage Regulator S13V20F5.

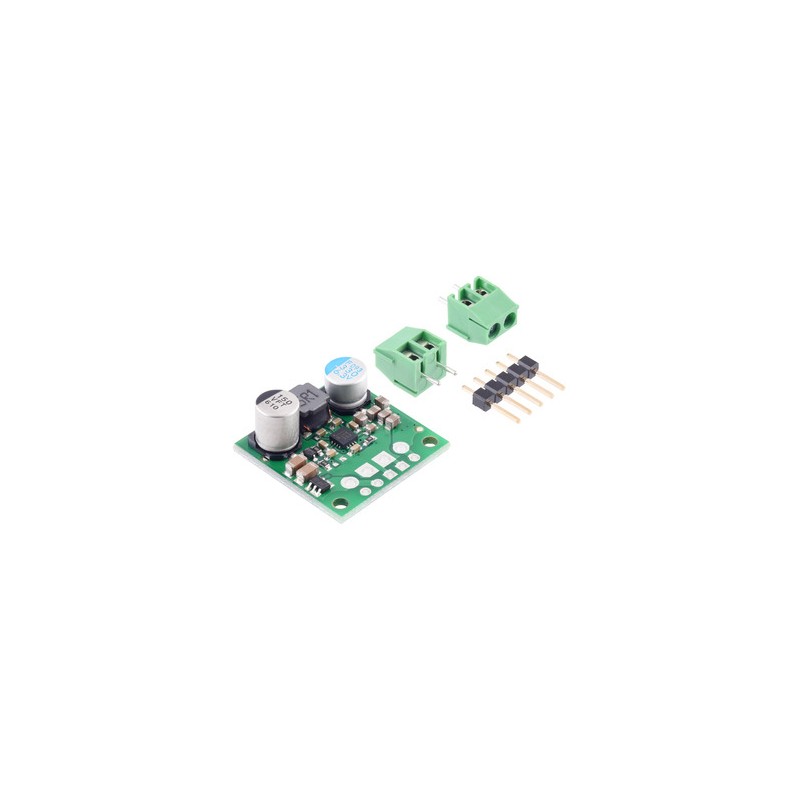

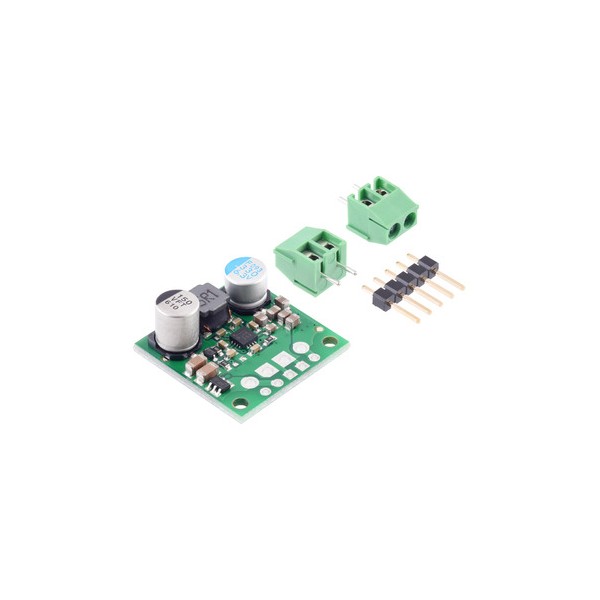

Le pack est composé d'un régulateur de la famille S13V30F5, d'une broche mâle droit 5x1 et de 2 bornier à vis à souder droit 3.5mm de 2-pins.
La broche et les borniers ne sont pas soudées. Si besoin, demander une prestation client pour le soudage des broches.
Caractéristiques techniques :

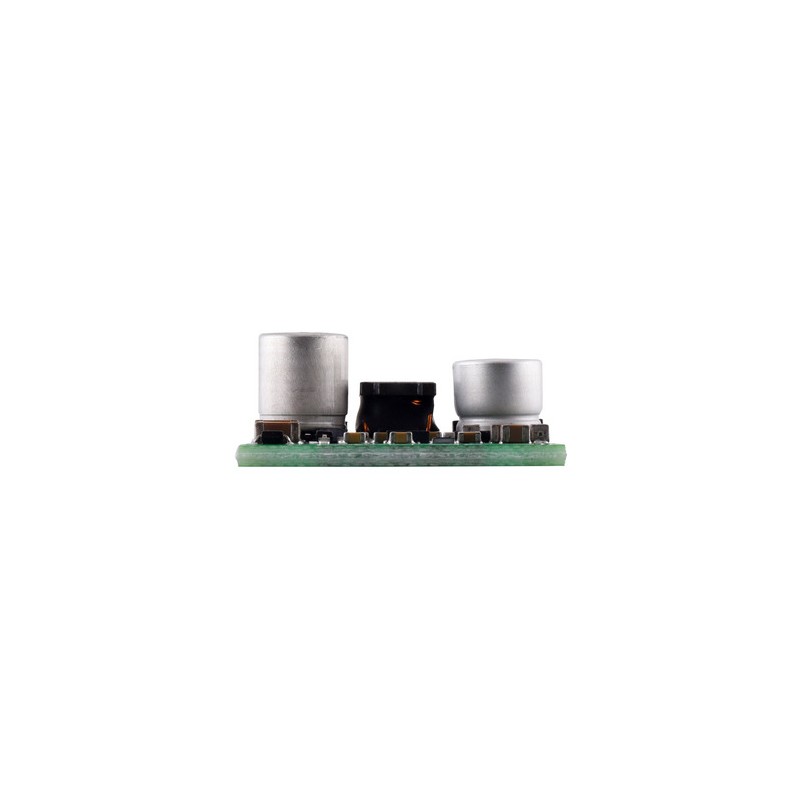

- Dimension : 22,9 mm x 22,9 mm x 9,7 mm
- Tension d'alimentation minimale : 2,8 V
- Tension d'alimentation maximale : 22 V
- Courant de sortie continu : 3 A
- Tension de sortie : 5 V avec une précision de 3%
- Courant de repos type à vide : de 10mA à 20mA (peur être réduit de 2 µA à 10 µA en désactivant la carte)
- Rendement type : de 85% à 95% (en fonction de la tension d'entrée et de la charge)
- Entrée d'activation optionnelle : OUI
- Protection contre les inversions de tensions : OUI jusqu'à 20V
- Fréquence de commutation fixe : 500kHz
- 2 trous de montage pour des vis M2
Exemple d'utilisation :
