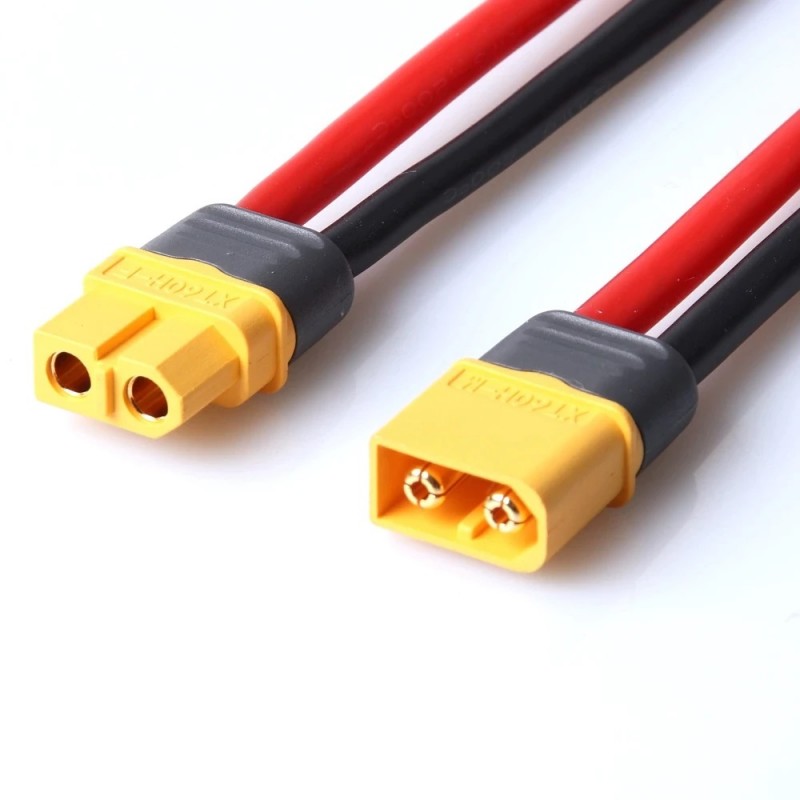

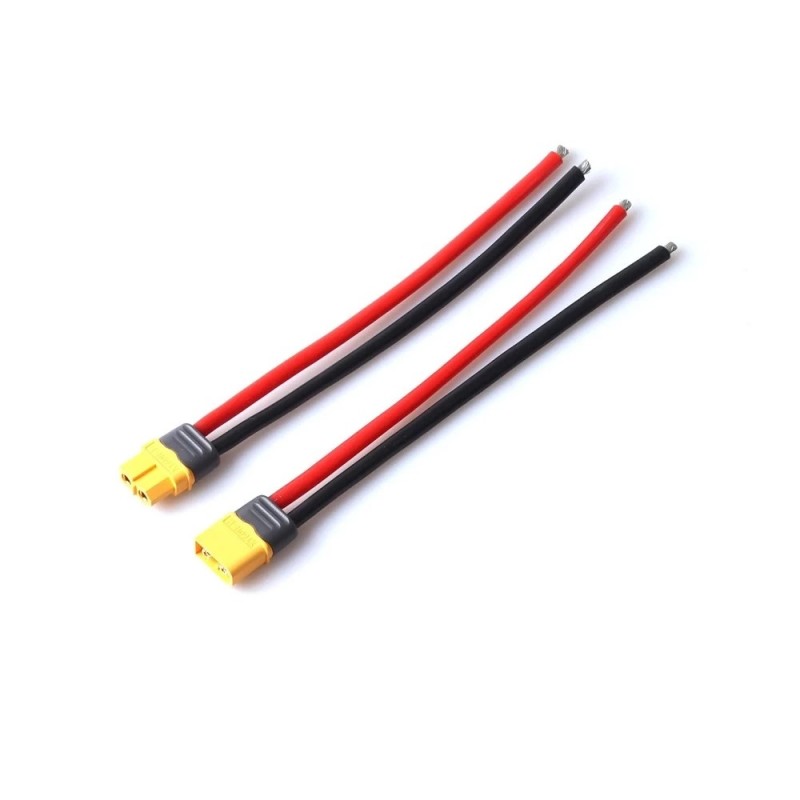

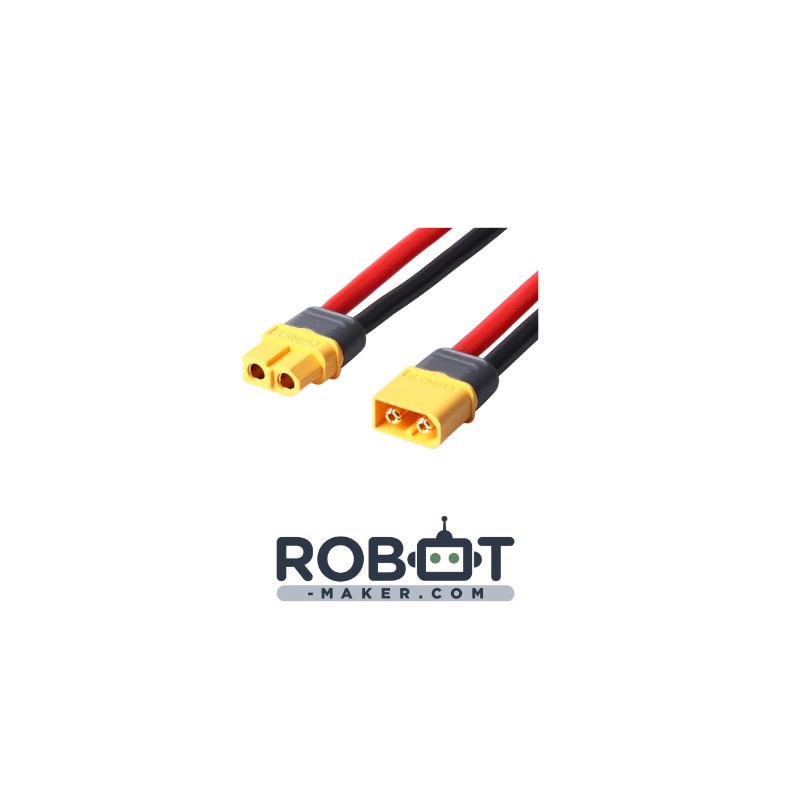

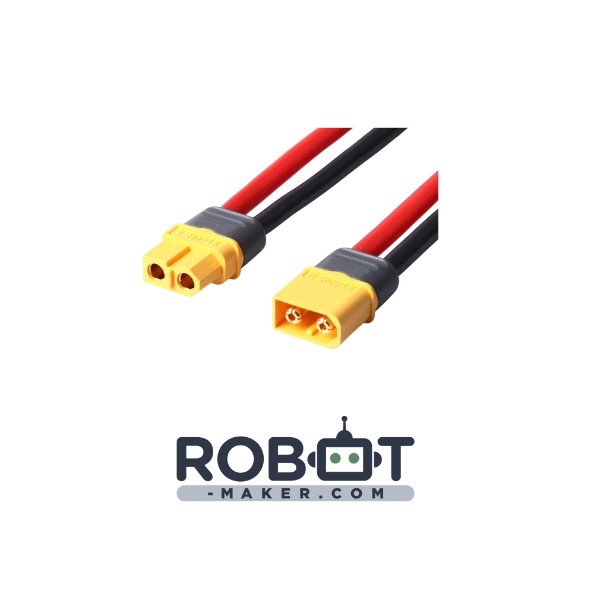

Connecteur XT60 + câble silicone

Description :

Les connecteurs XT, conçus par la société Amass existent aujourd’hui en 3 principaux modèles : XT90, XT60, XT30.

La prise XT60 est un modèle qui peut supporter jusqu'à 60A. Ce connecteur convient parfaitement pour transmettre de forts courants. On les retrouve souvent sur les contrôleurs de vitesse électroniques (ESC - Electronic Speed Control) et sur les batteries lipo.

Le XT60 est équipé de câble en silicone 12AWG pouvant résister à une température de 200°C, tout en étant extrêmement souple.

Sur les XT60, la fiche banane fait 3.5 mm de diamètre. Il s’agit également des connecteurs utilisés pour les batteries Lipo.

Ce type de prise est une alternative aux prises Dean classiques, en plus de présenter plusieurs avantages comme le fait que ce genre de prises, qu’elle soit mâle ou femelle, sont bien isolées et qu’à aucun moment l’une des parties du connecteur sous tension est nue. Elles sont également très simples à souder et la gaine thermorétractable y recouvre parfaitement la soudure. La polarité des connecteurs est également indiquée sur le côté, ce qui vous évitera les erreurs de montage.

Ces connecteurs contiennent deux fiches bananes protégées par une coque en Nylon jaune qui les isole et sert aussi de détrompeur.

Liens utiles :

Si vous souhaitez voir comment souder un connecteur de batterie Lipo avec une prise XT60, rendez-vous sur le tutoriel dédié.
