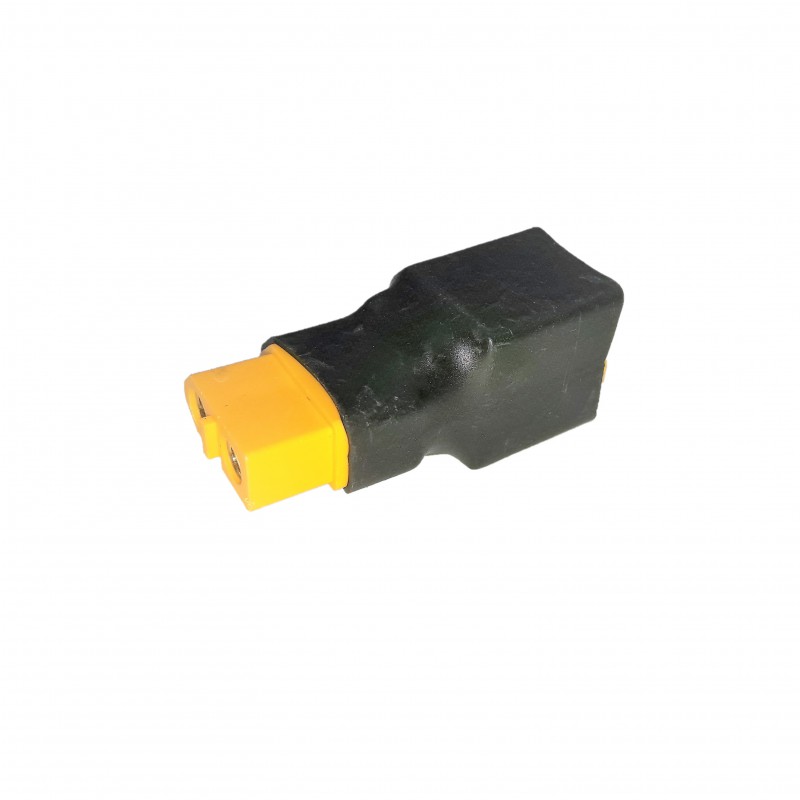

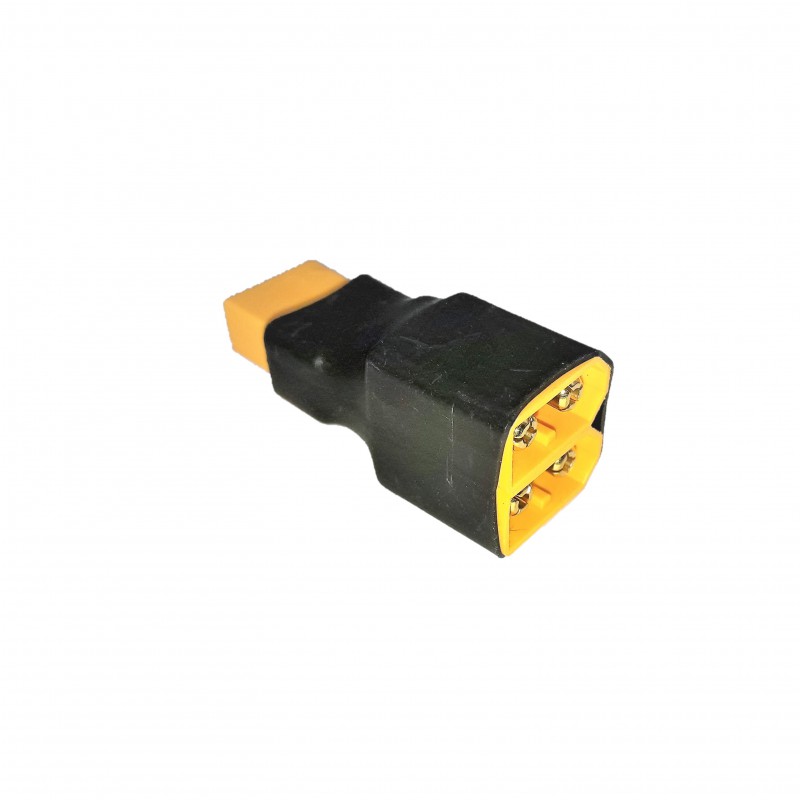

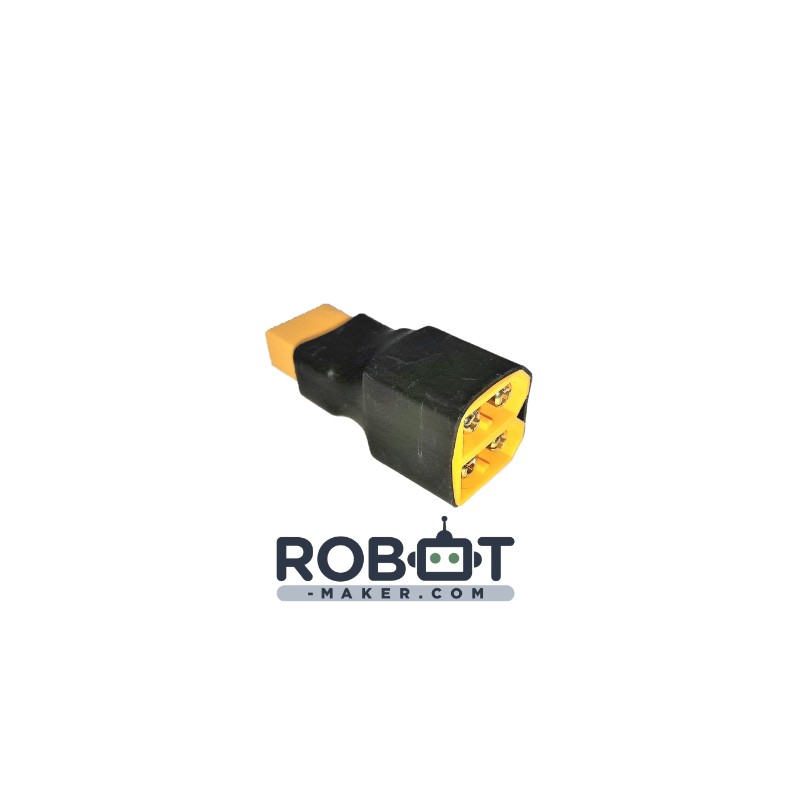

Adaptateur XT60

Description :

Connecter vos batteries équipées de connecteurs XT60 en parallèle / en série grâce à cet adaptateur.

Les connecteurs XT, conçus par la société Amass existent aujourd’hui en 3 principaux modèles :

XT30, XT60 et XT90. Il s’agit des mêmes types de connecteurs, leur seule différence est l’ampérage maximum supporté par le connecteur, indiqué par le nombre suivant le XT.

La prise XT60 est donc un modèle qui peut supporter jusqu'à 60A, qui peut convenir pour transmettre de fort courant. On les retrouve souvent sur les contrôleurs de vitesse électroniques (ESC - Electronic Speed Control) et sur les batteries LiPo.

Sur les XT60, la fiche banane fait 3.5 mm de diamètre. Il s’agit également des connecteurs utilisés pour les batteries LiPo.

Ce connecteur permet donc de mettre en parallèle / série deux prises XT60.

Ce type de prise est une alternative aux prises Dean classiques, en plus de présenter plusieurs avantages comme le fait que ce genre de prises, qu’elle soit mâle ou femelle, sont bien isolées et qu’à aucun moment l’une des parties du connecteur sous tension est nue. Elles sont également très simples à souder et la gaine thermorétractable y recouvre parfaitement la soudure. La polarité des connecteurs est également indiquée sur le côté, ce qui vous évitera les erreurs de montage.

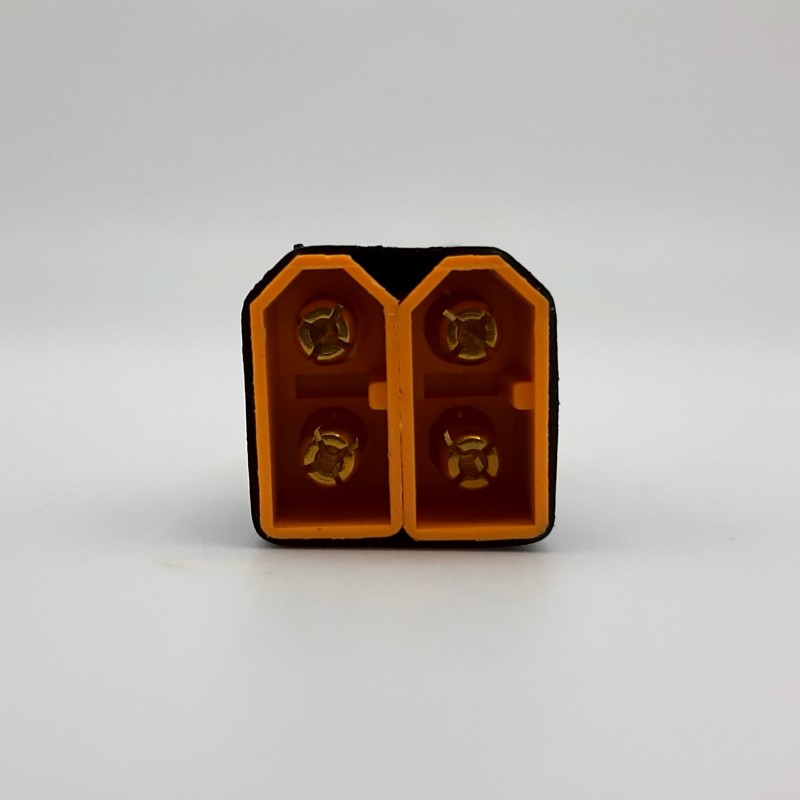

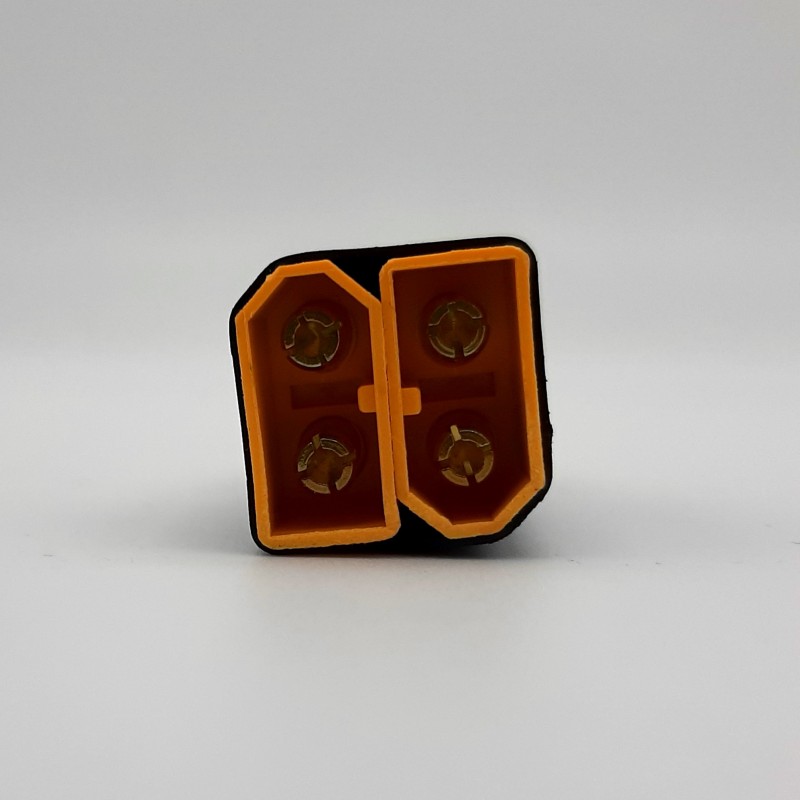

Ces connecteurs contiennent deux fiches bananes protégées par une coque en Nylon jaune qui les isole et sert aussi de détrompeur.

Caractéristiques techniques :

• Adaptateur série :

-  2 connecteurs mâles et 1 connecteur femelle ( Permet de mettre deux batteries en série )

• Adaptateur parallele :

-  2 connecteurs mâles et 1 connecteur femelle : Sélectionnez la déclinaison femelle ( Permet de mettre deux batterie en parallèle)
-  2 connecteurs femelles et 1 connecteur mâle : Sélectionnez la déclinaison mâle ( Permet de dédoubler la sortie de votre batterie)

Liens utiles :

Si vous souhaitez voir comment souder un connecteur de batterie Lipo avec une prise XT60, rendez-vous sur le tutoriel dédié.
