Teensy 4.1

Sélectionner la déclinaison souhaitée :

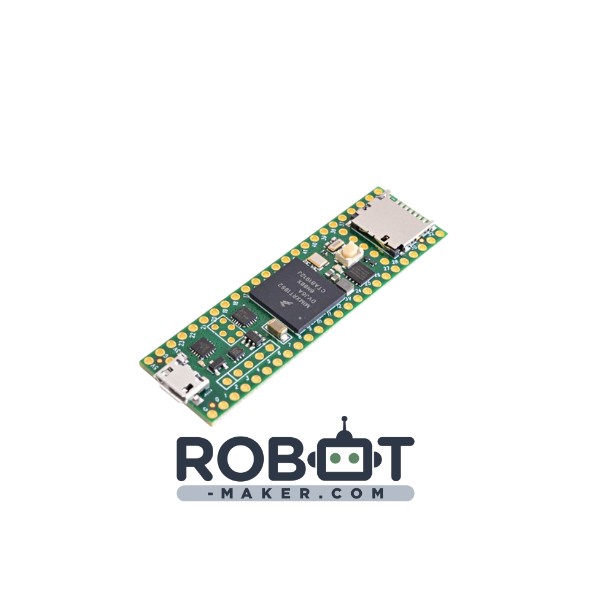

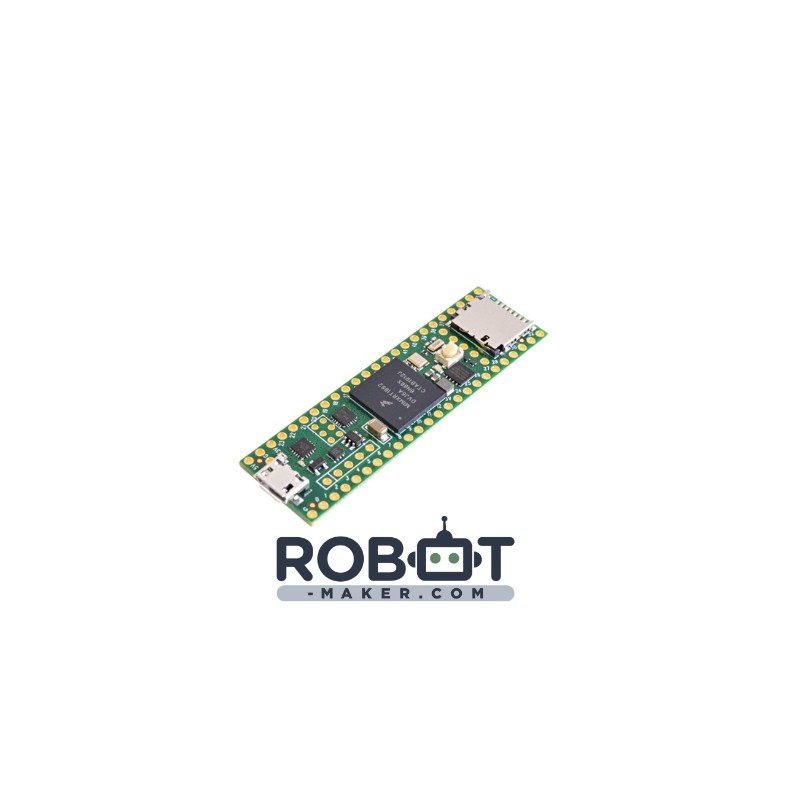

Teensy 4.1 de PJRC. La carte programmable compatible "Arduino" la plus rapide du marché grâce à son processeur ARM cortex M7 cadencé à 600 Mhz.

Plus de détails

31,88 €

En savoir plus

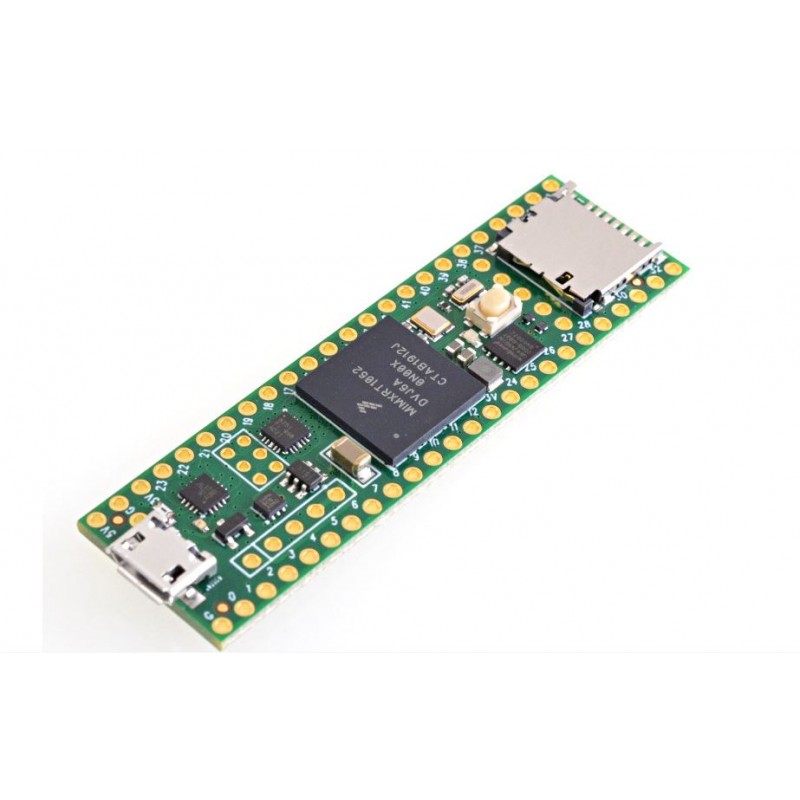

Ce petit module DIP 48 broches (sans connecteur) est équipé d'un processeur ARM™ Cortex M7 cadencé à 600 MHz associé à une puce NXP iMXRT1062 et à une connectivité Ethernet (basée sur un DP83825 PHY). Son bootloader intégré permet une programmation directement depuis le port micro-USB du module (cordon à prévoir).

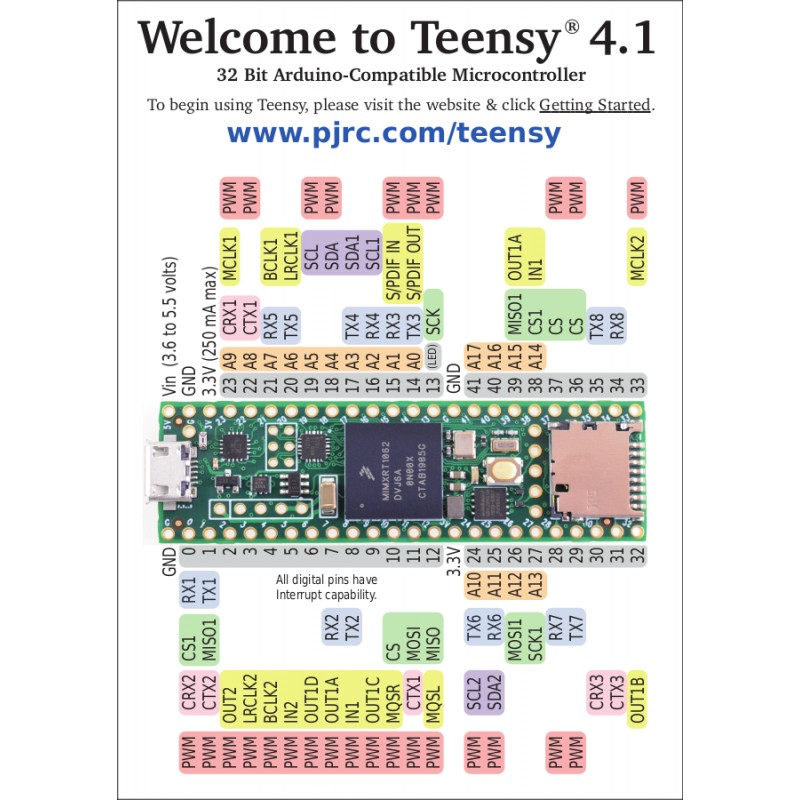

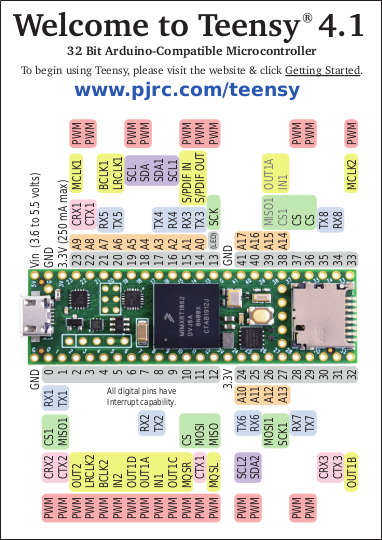

Les ports du microcontrôleurs sont accessibles sur des pastilles au pas de 2,54 mm réparties tout autour du module (prévoir des connecteurs à souder non livrés - proposés en option). Le port USB peut être configuré comme un périphérique USB device (clavier / souris / Joystick / MIDI) ou USB Host (via 5 pins).

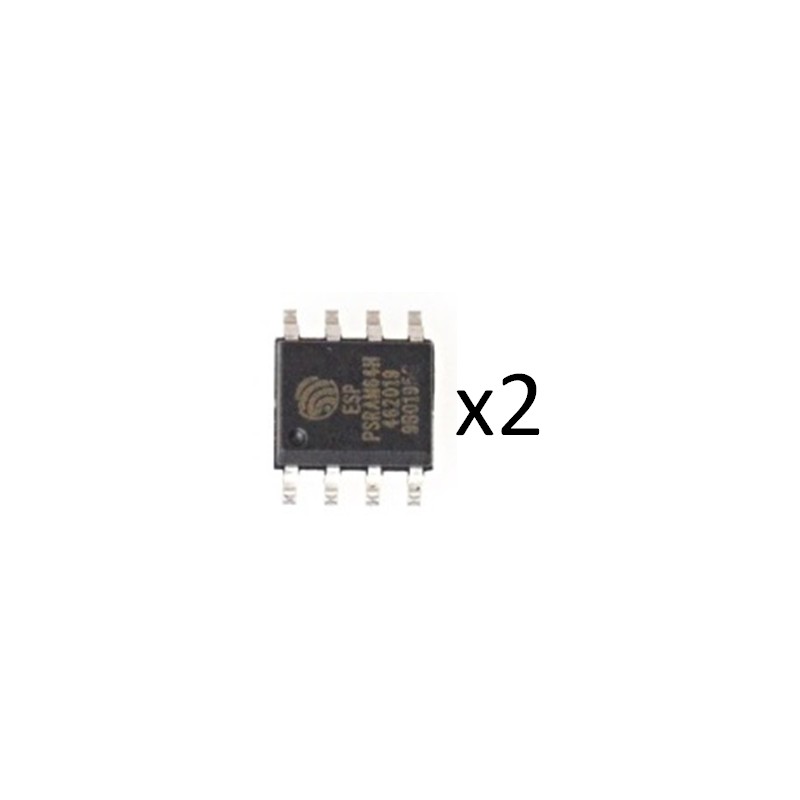

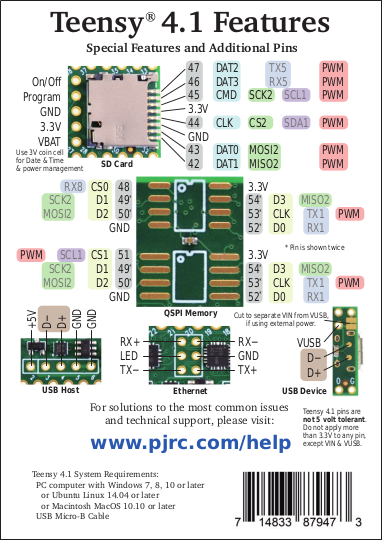

Le module dispose également de 2 emplacements pour recevoir en option 2 mémoires additionnelles PSRAM SOIC de 8 Megabyte chacune à souder soi-même.

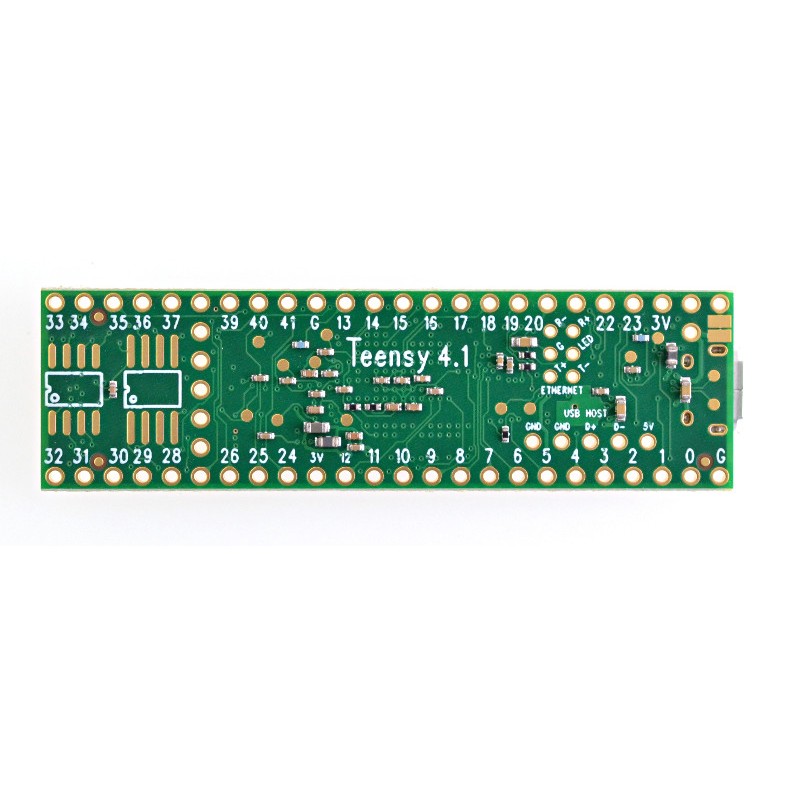

Ces puces PSRAM doivent être soudées sur la face arrière du Teensy 4.1 sous le support de catre SD.

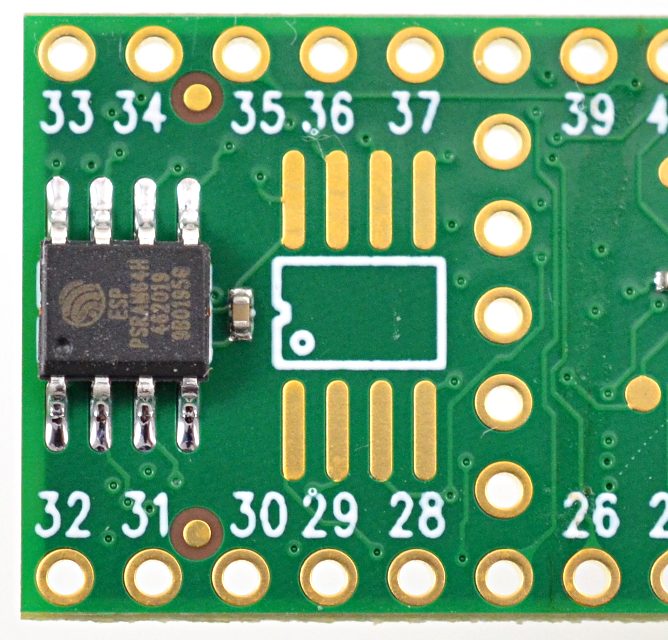

Si vous souhaitez n'utiliser qu'une seule puce, vous devrez impérativement la souder sur les plus petites pistes, entre les pins 31-32 et 33-34 afin d'être détectée par la carte.



Programmable en langage "C", le module peut recevoir "une sur-couche IDE" compatible avec la plupart des librairies Arduino™ (Teensyduino).


Consommation et gestion électrique:

La carte Teensy 4.1 consomme environ 100 mA à 600 MHz. La carte Teensy 4.1 prend en charge la mise à l'échelle dynamique de l'horloge. Contrairement aux microcontrôleurs traditionnels, où la modification de la vitesse d'horloge entraîne des débits en bauds erronés et d'autres problèmes, la structure matériel de la Teensy 4.1 et la prise en charge logicielle de Teensyduino pour les fonctions de synchronisation Arduino sont conçues pour permettre des changements de vitesse dynamiques.
Les débits en bauds série, les taux d'échantillonnage en continu, et les fonctions Arduino comme delay () et millis (), ainsi que les extensions de Teensyduino comme IntervalTimer et elapsedMillis, continuent de fonctionner correctement même quand le processeur change de vitesse.

La carte Teensy 4.1 dispose également d'une fonction de mise hors tension. En connectant un bouton-poussoir à la broche On / Off, l’alimentation 3,3 V peut être complètement désactivée en maintenant le bouton enfoncé pendant 5 secondes, puis rallumée par une brève pression sur le bouton. Si une pile bouton est connectée à la broche VBAT, l'horloge RTC de la carte Teensy 4.1 continue également de mettre à jour la date et l’heure lorsque la carte est hors tension.

Enfin notez que la carte Teensy 4.1 peut également être overclockée, bien au-delà de 600 MHz !



Caractéristiques techniques :

  • Processeur :  ARM Cortex-M7 cadancé à 600 MHz
  • Memoire SRAM :  1024 K RAM
  • Mémoire Flash :  8 Mbyte Flash (64K réservé pour mode recovery & EEPROM emulation)
  • Extension pour 2 mémoires PSRAM de 8 Megabyte (non livrées)
  • Possibilité Ethernet 10/100
  • USB Host et Device
  • Slot microSD (carte non livrée)
  • 2 ports USB (480 MBit/sec)
  • Bus 3 CAN (dont une avec CAN FD)
  • 2 x I2S Digital Audio
  • 1 x S/PDIF Digital Audio
  • 1 x SDIO (4 bit) natif SD
  • 3 x SPI (avec FIFO 16 word)
  • 3 x I2C (avec FIFO 4 byte)
  • 8 x ports séries (avec FIFO 4 byte)
  • 32 ports E/S avec canaux DMA
  • 35 x PWM
  • 55 x broches (avec fonction interruption)
  • 18 x broches analogiques (ADC intégrés)
  • Accélérateur Cryptographique
  • Générateur de nombre aléatoire
  • RTC (date / heure)
  • FlexIO programmable
  • Pixel Processing Pipeline
  • Peripheral cross triggering
  • Gestion Power on/off
  • Format DIP 42 broches
  • Dimensions :  62,3 x 18 mm

Réference PJRC : Teensy 4.1
