Capteur de pression atmosphérique

Description :

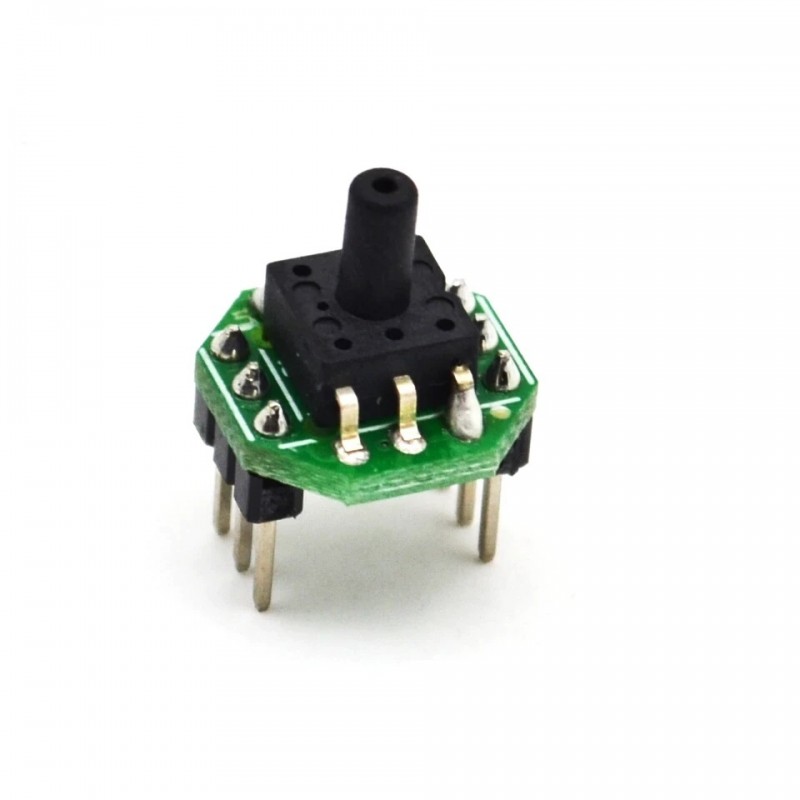

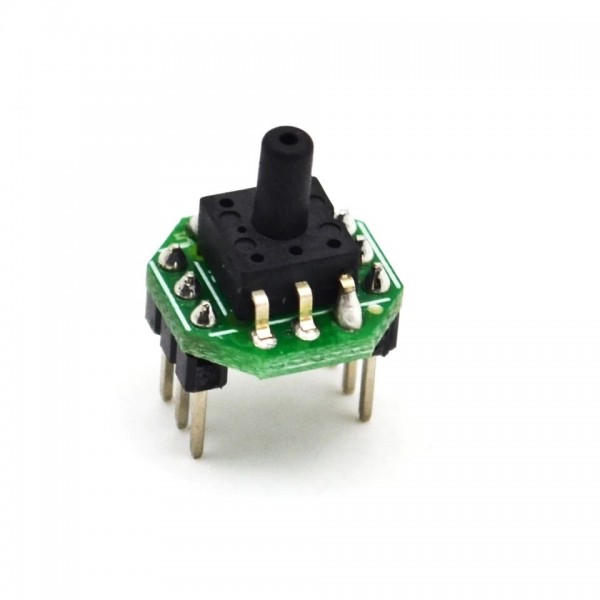

Le capteur de pression XGZ6847100KPGN, permet de mesurer la pression atmosphérique. Cela peut être utilisé pour mesurer l'état de pression dans un système pneumatique afin de vérifier si un préhenseur pneumatique est en train d'aspirer un objet ou non par exemple.

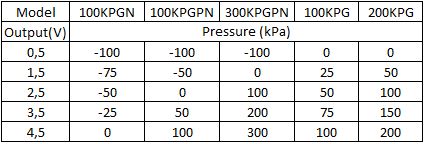

Tableau des différentes plages de mesure et modèle de capteur de pression :

Tableau des différentes tensions des capteurs de pression :

Branchement :

Capteur :                                             Arduino :

Broche 3 : VSS  (GND)                         GND

Broche 4 : VDD                                     5V

Broche 5 : OUT                                     Broche Analogique (A0,A1,ect...)

(broche 1,2,6, non connecté)

Caractéristiques techniques:

• Tension : 3,3 à 5V
• Plage : -100 à 0kPa :100Kpa
• Tension de plage : 0,4 à 4,5V
• Température de fonctionnement : 0 à 60°C
• Gaz non corrosif et air
• Signal analogique amplifié étalonné ou sortie numérique
• Application directe et faible coût
