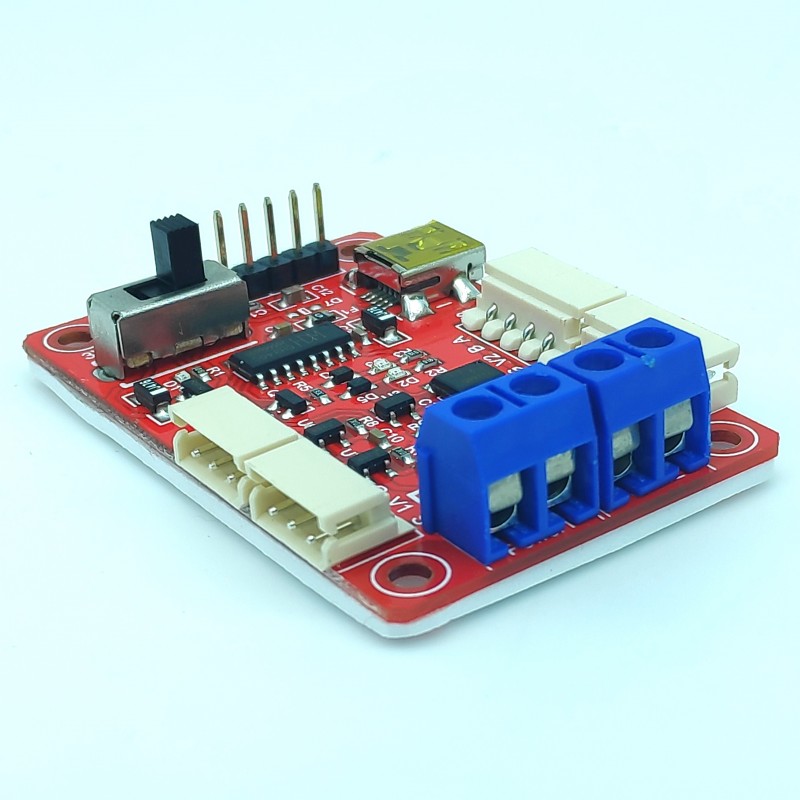

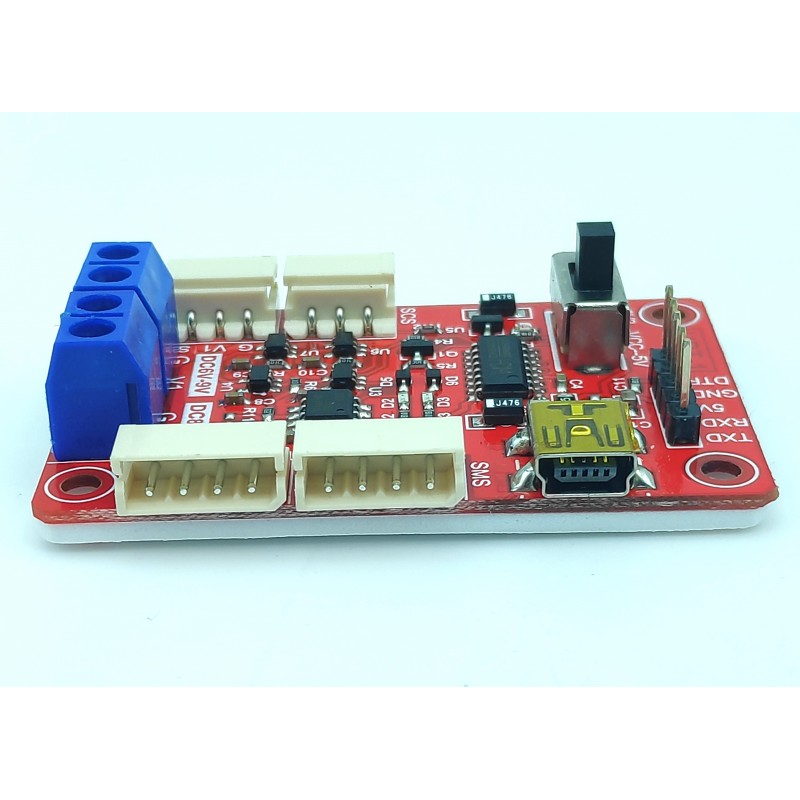

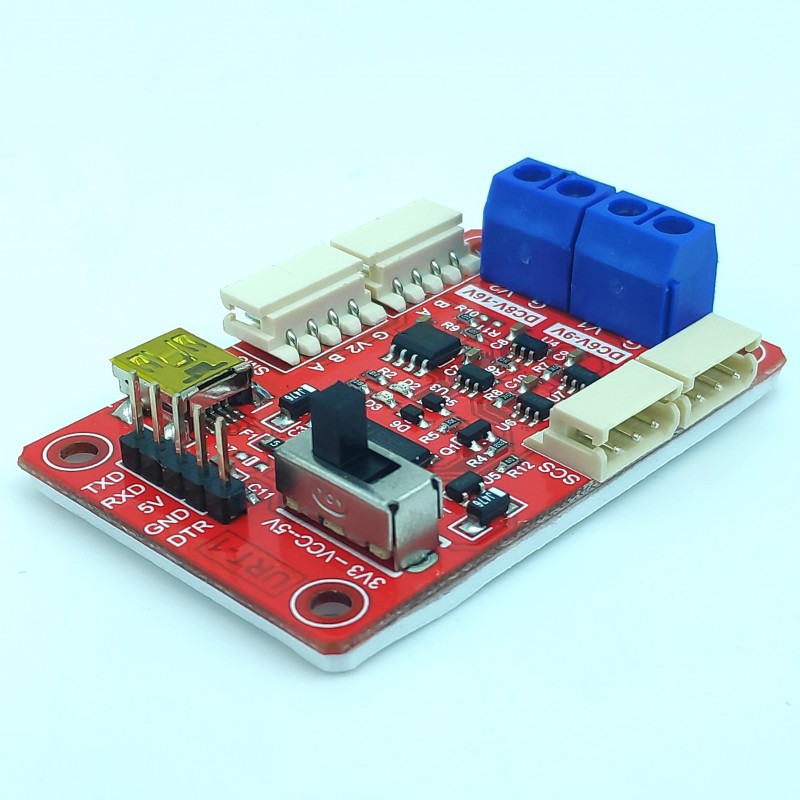

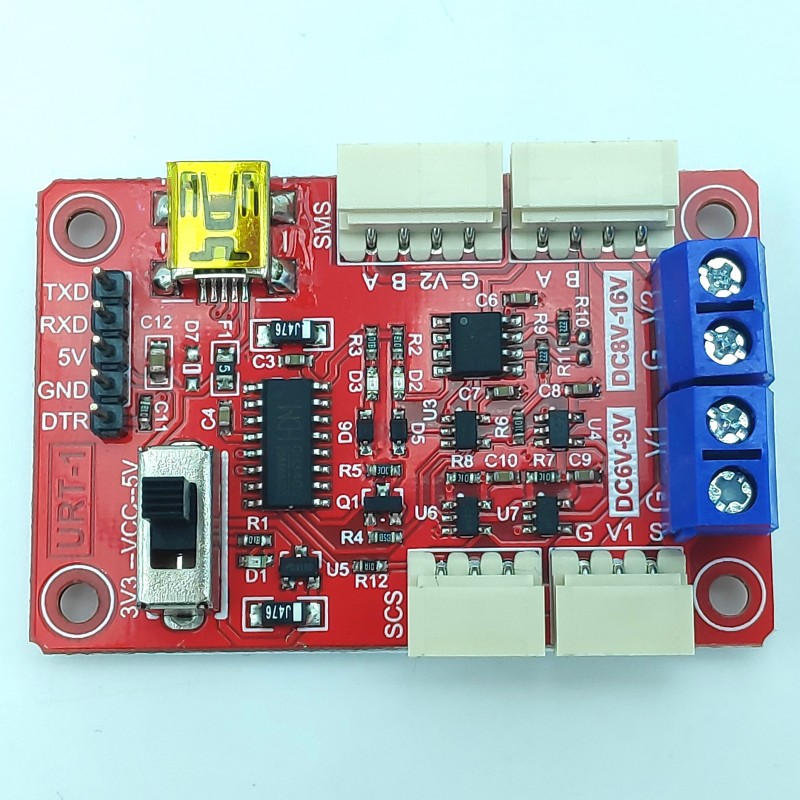

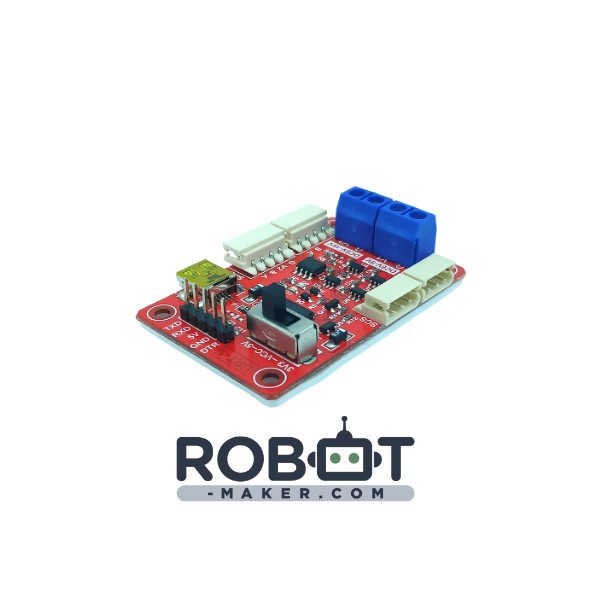

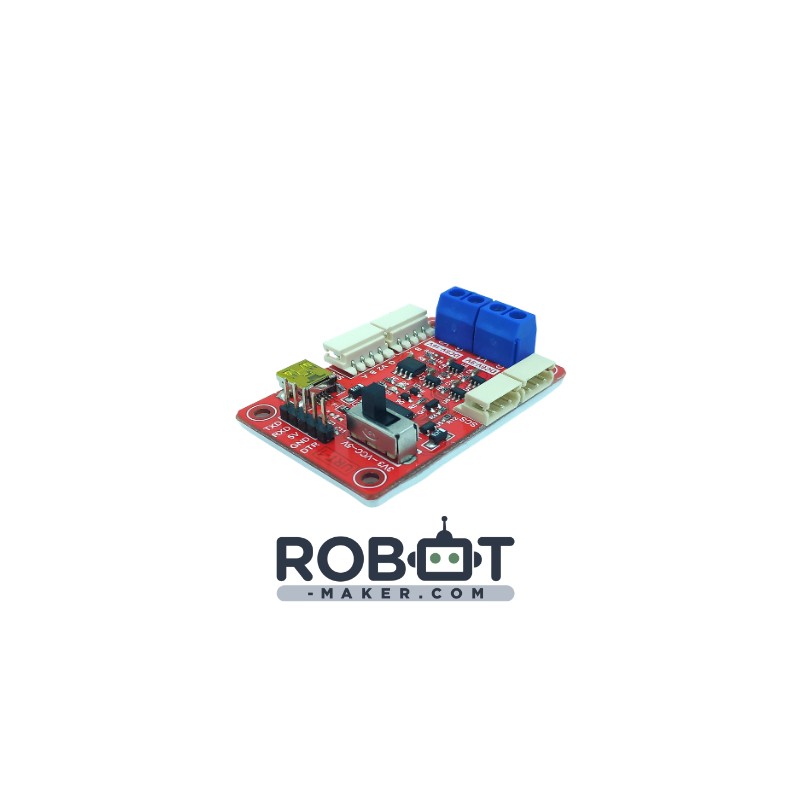

Convertisseur Feetech TTL/RS485 FE-URT-1

Description :

Cette carte permet de convertir les signaux TTL (signaux utilisés dans le protocole UART) de votre Arduino en signaux RS485 interprétable par des servomoteur type SMS et SCS tel que le SM45BL.

Elle a un rôle similaire au TTLinker. Elle a spécialement été conçu pour permettre de contrôler facilement en parallèle 2 servomoteurs type SMS et 2 servomoteurs type SCS. Les instructions de pilotage peuvent être envoyées depuis une carte grâce à des pins dédiés ou directement depuis un ordinateur via son port microUSB.

Il est à noter que cette carte n’est pas un driver c’est-à-dire qu’elle ne gère pas l’alimentation des moteurs mais seulement les signaux de commande, il faudra donc alimenter les moteurs via les ports prévus à cet effet avec les tensions adéquates pour chaque moteur.

Attention : Cette carte utilise un puce CH340C pour la communication USB qui n’est pas nativement reconnus par les ordinateurs, pour y remédier il vous suffit de télécharger la version Windows, Mac ou Linux du driver (si le fichier ne se télécharge pas directement enregistrez le lien sous).

Caractéristiques techniques :

• Alimentation : 5V

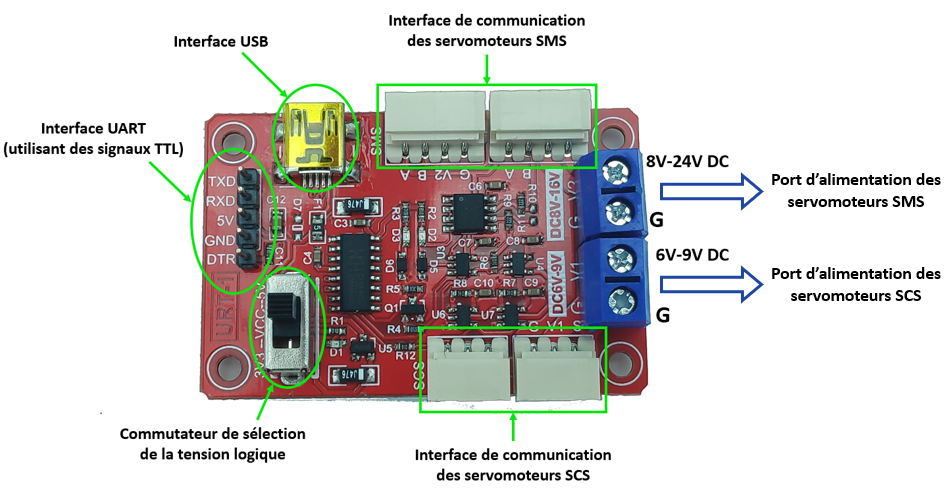

• Moteurs contrôlables : servomoteurs SMS et SCS (2 ports série pour chaque type)
• Port d’alimentations pour moteur : 8V-24V DC (pour SMS) et 6V-9V (pour SCS)
• Interface de contrôle : UART et USB
• Signaux de sortie : 3.3V ou 5V (réglable via le commutateur)
• Poids : 13g
• Dimensions : 56x37x13mm

Liens utiles :

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
