Description :

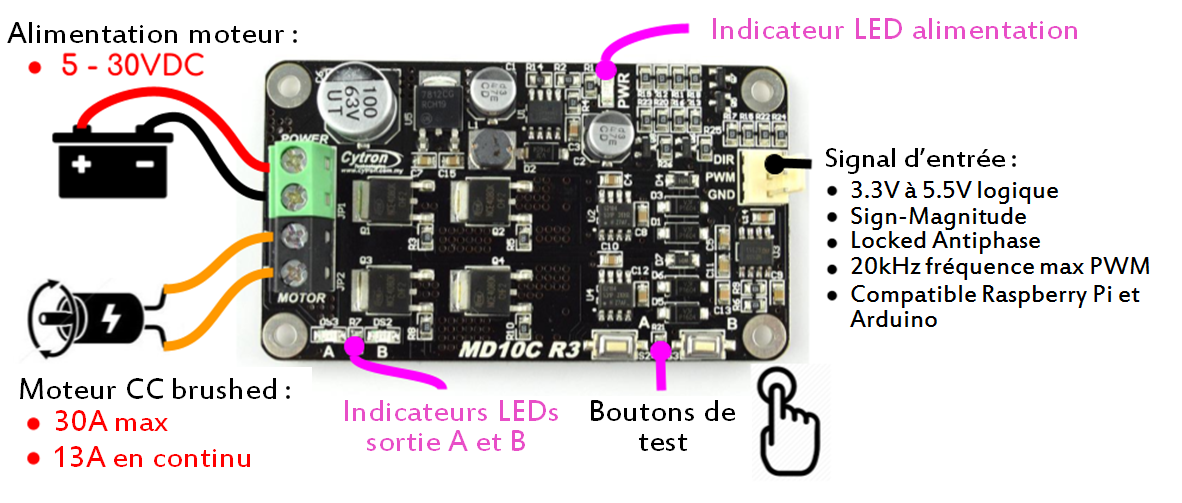

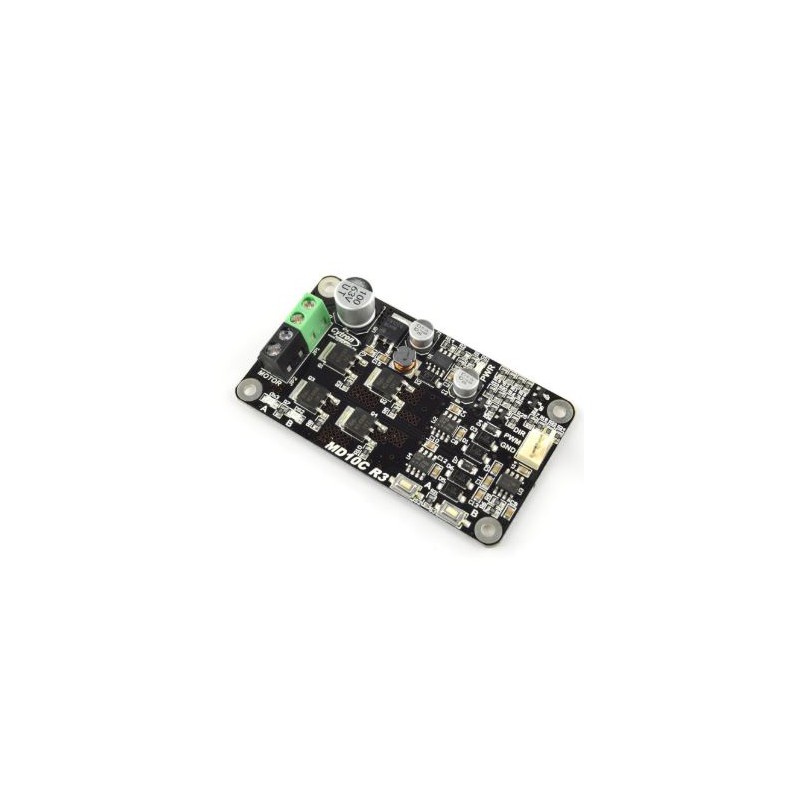

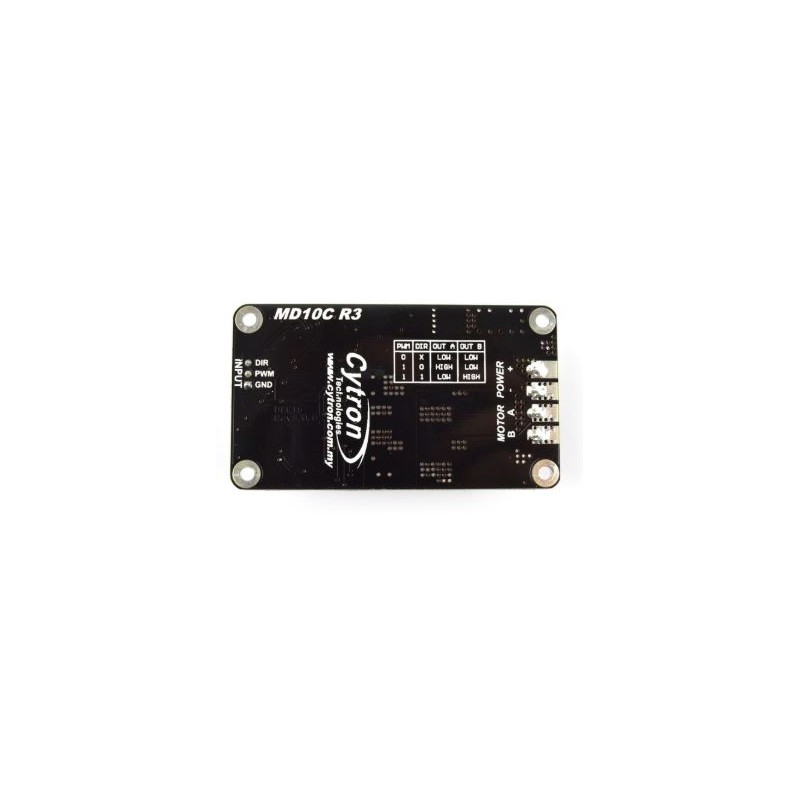

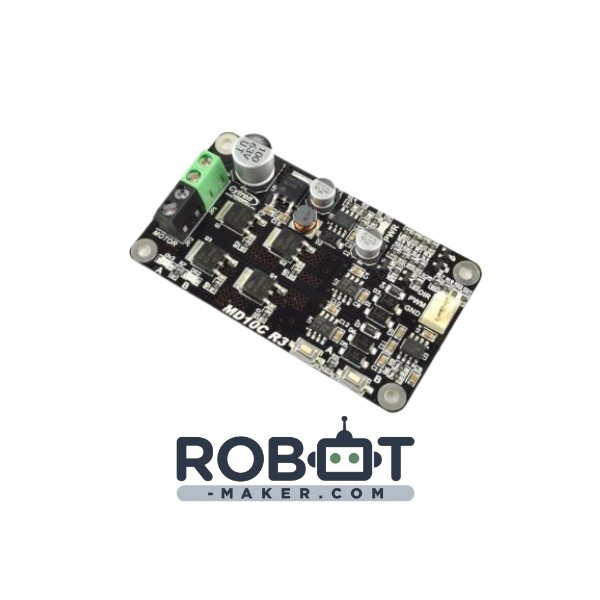

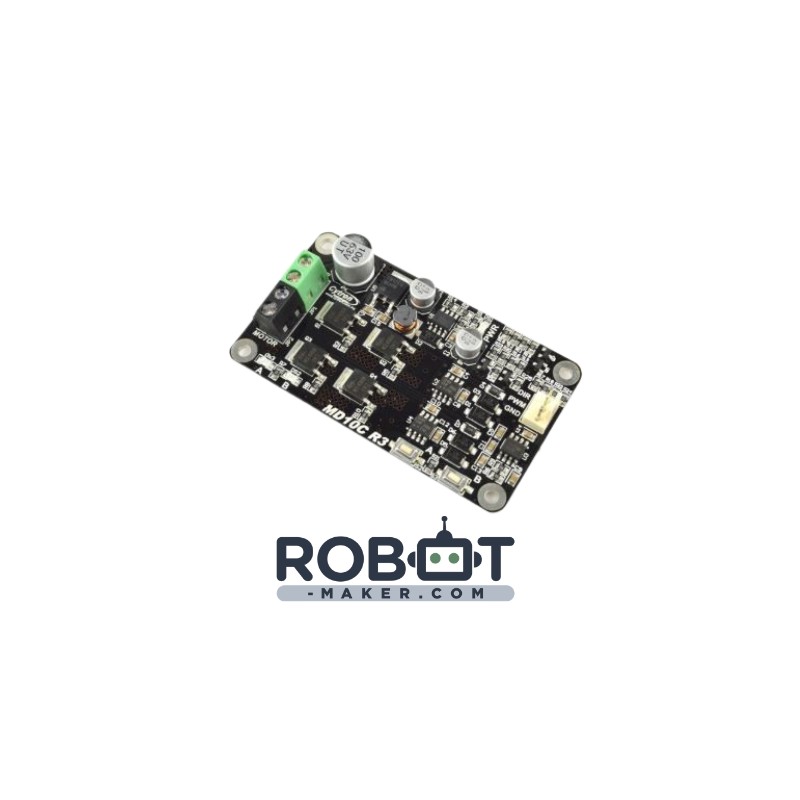

Driver pour moteur CC modèle MD10C Rev3.0 de chez Cytron. Ce modèle succède au MD10B en 2008 et présente sa version Rev3.0 depuis 2018 ( voir datasheet fournie ). Cette version Rev3.0 se différencie de la Rev2.0 notamment par sa plus large plage de tension pour l'alimentation du moteur en passant de 5 à 25V, à 5 à 30V tout en conservant toute les avantages de la précédente.
Cette carte électronique est conçue pour piloter de manière bidirectionnelle des moteurs à balai ( brushed ) à courant continu CC consommant jusqu'à 13A en continu. Elle accepte d'être piloter avec des signaux PWM en 3.3V ou 5V logiques, ce qui la rend parfaitement compatible avec toute les cartes Arduino, les cartes Raspberry Pi ainsi que toute carte communiquant en PWM ou en 3.3V ou 5V logique.
Deux boutons d'essai physiques A et B sont présents sur la carte pour faciliter la vérification des câblages moteur. Ces boutons sont directement liés à deux LEDs respectivement A et B qui vous indiquent si l'alimentation du moteur est correctement réalisée.
Le pont en H intégré est de de type NMOS pour une meilleure efficacité et ne nécessite pas de dissipateur de chaleur.
Le MD10C vous permet de choisir de piloter votre moteur CC soit en "Locked antiphase" ou bien en "Sign-magnitude".
Caractéristiques techniques :
- Tension d'alimentation : 5 à 30V
- Courant maximal en continu : 13A
- Courant max en crête : 30A (10 secondes max)
- Dissipateur thermique : Non nécessaire
- Nombre d'IO nécessaire: 2 ( vitesse pwm et direction TOR)
- Tensions d'entrée PWM : 3.3V et 5V
- Pilotage PWM : Sign-Magnitude / Locked-Antiphase

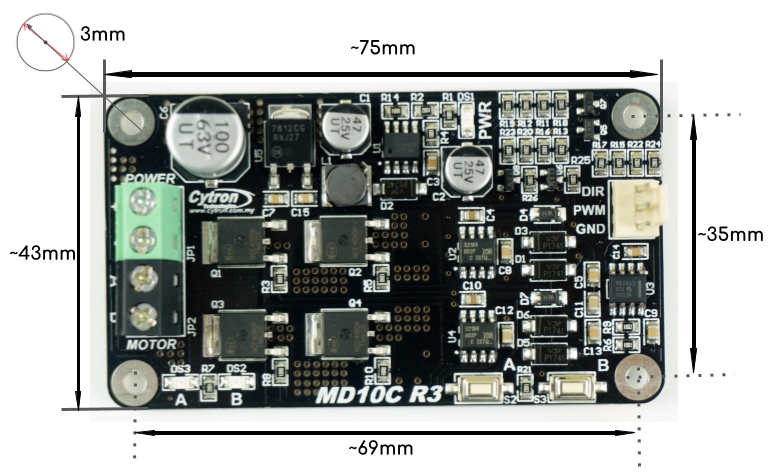

- Dimensions : 75 x 43mm
Exemple d'utilisation :
Vidéo de mise en route du driver MD10C sans carte de commande :
Liens utiles :
Vous avez besoin d’aide ? Des questions ? Venez nous poser des questions via le forum associé !
