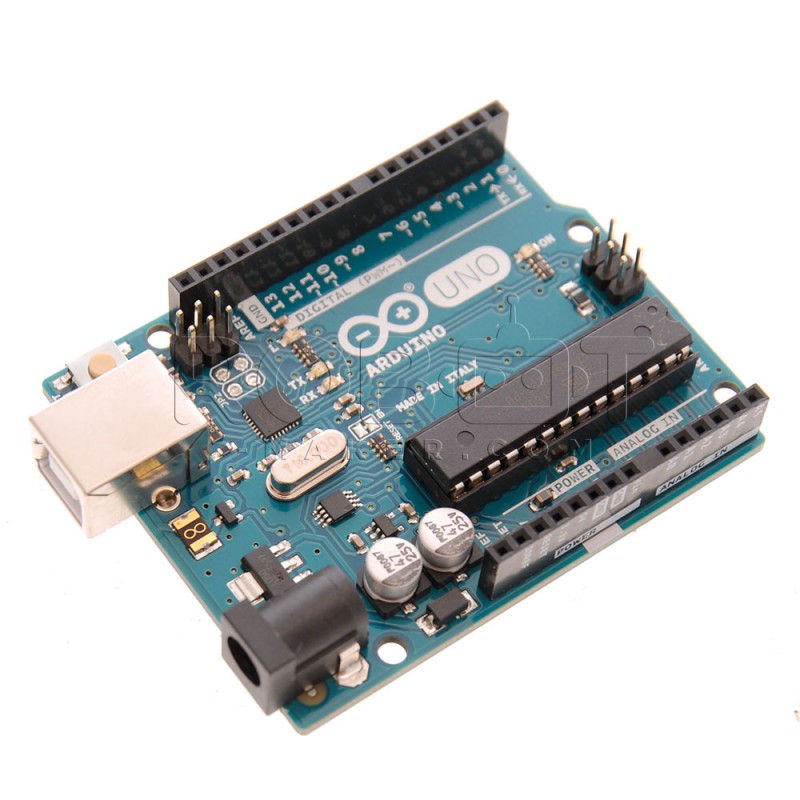

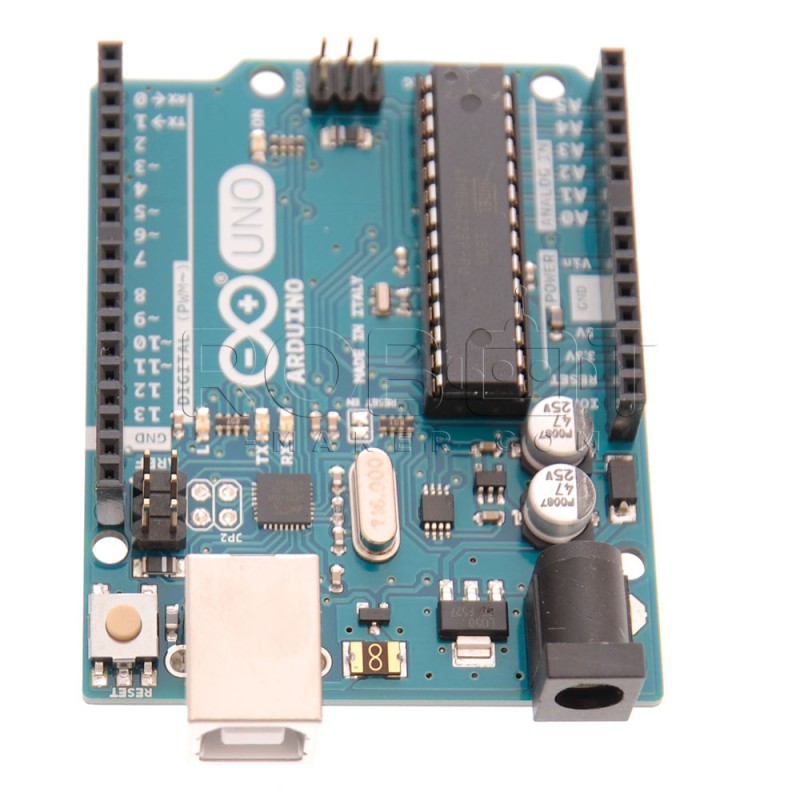

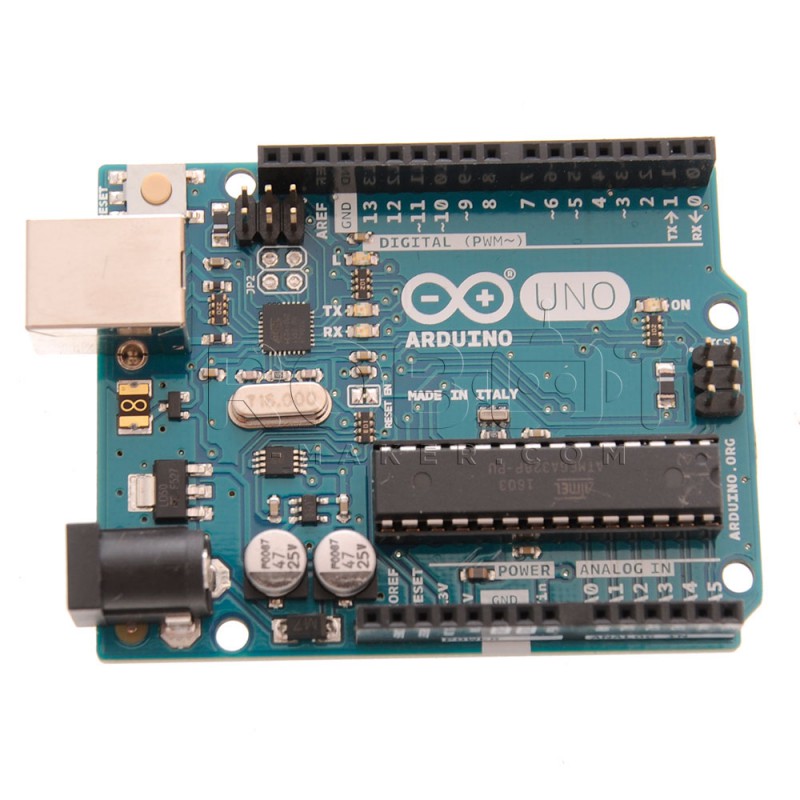

Arduino Uno Rev 3 DIP OFFICIEL
La carte Arduino Uno REV 3 est équipée d'un ATmega328p en version DIP avec bootloader pré-programmé pour pouvoir être programmé via l'IDE Arduino. Fonctionne en 5V cadencé à 16Mhz.
Carte Arduino officielle.
Sur commande
Remise sur la quantité
Quantité | Remise | Vous économisez |
---|---|---|
60 | 9,30 € | Jusqu'à 558,00 € |
En savoir plus
Description :
L'Arduino Uno est une carte sur base du microcontrôleur Atmel ATmega328p, avec bootloader pré-programmé pour pouvoir être programmé via l'IDE Arduino 1.7.8 ou supérieur disponible sur le site Arduino, le tout à la taille d'une carte de crédit dans un format aujourd'hui standard "Arduino Uno".
Ce modèle d'Arduino Uno Rev3 est la révision 3 du modèle Arduino Uno original. En effet les Arduino officielles sont révisées à chaque découverte de problèmes aussi mineurs soient-ils. Ainsi l'Arduino Uno Rev3 bénéficie des dernières corrections.
Ce modèle est aussi la version DIP c'est-à-dire que la carte utilise le microcontrôleur ATmega328 en version DIP qui peut donc être retiré et remplacé si besoin. Cela permet par exemple de se servir de l'Arduino comme programmateur pour programmer plusieurs Atmel 328p en version DIP, que vous pourrez intégrer vous même dans vos propres cartes électroniques ( sans carte Arduino ).
L'Arduino Uno dispose de:
- 20 broches numériques d'entrée / sortie
- 6 des 20 broches peuvent être utilisées comme sorties PWM,
- 6 des 20 broches peuvent être utilisées en entrées analogiques,
- Un oscillateur à quartz 16 MHz,
- Une connexion USB de type AB
- Une prise d'alimentation de type DC 2.1mm avec centre positif
- Une embase ICSP
- Un bouton de réinitialisation.
- Différentes leds (4) dont une pilotable, les autre servant d'indication de l'état de la carte ( On, RX TX ).
La carte Arduino Uno contient tout l'électronique nécessaire pour facilement programmer et utiliser le microcontrôleur intégré. Il suffit simplement de connecter la carte à un ordinateur avec un câble USB AB et vous pouvez déjà suivre l'ensemble de ce guide pour débutant avec Arduino !
La carte Arduino Uno se distingue de toutes les cartes précédentes principalement parce qu'elle n'utilise pas la puce FTDI USB-série. Au lieu de cela, la carte comporte un second microcontrôleur Atmega8U2 programmé comme un convertisseur USB-série afin de remplacer la puce FTDI USB-série. C'est un des points qui la différencie des clones Arduino et qui facilite un peu son utilisation ( aucun pilote de périphériques à installer une fois le logiciel Arduino installé ).
La carte Arduino Uno est la carte idéale pour découvrir l'environnement Arduino. Elle permet à tout débutant de se lancer dans ses premiers projets. C'est clairement LA carte la plus utilisée dans cette gamme. Il est très facile de se référer aux tutoriels Arduino très nombreux sur le net et ainsi de ne pas rester seul dans son exploration.
Sa simplicité devient par contre un handicap lorsqu'il s'agit de multiplier les périphériques, de manipuler des algorithmes lourds ou d'interagir avec l'OS Androïd pour lesquels d'autres cartes Arduino sont plus adaptées.
Pour information, "Uno" signifie "un" en italien et la carte fût nommée ainsi pour marquer la sortie de l'IDE Arduino 1.0. La Uno est depuis lors le modèle de référence pour la plateforme Arduino.
Caractéristiques techniques :
- Microcontrôleur: ATmega328 DIP
- Tension de fonctionnement: 5V
- Tension d'entrée sur la prise d'alimentation ( ou broche VIN) recommandé: 7-12V
- Tension d'entrée sur la prise d'alimentation ( ou broche VIN) limites : 6-20V
- Courant max par pins : 40 mA
- Courant continu pour broche 3.3V : 50 mA
- Courant max total : 250 mA
- Mémoire Flash : 32 Ko dont 0,5 KB utilisé par bootloader
- SRAM : 2 KB
- EEPROM : 1 KB
- Vitesse d'horloge : 16 MHz
- Poids : 25g

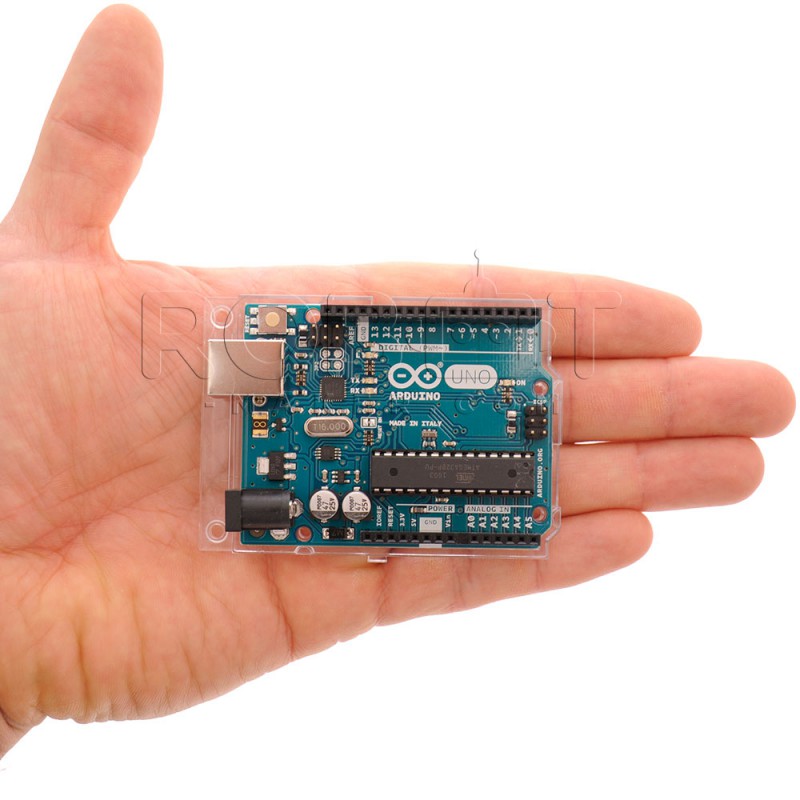

- Dimensions : 68.6mm*53.4mm
Version officielle fabriquée en Italie.
Liens utiles :
Fichiers 3D : https://www.robot-maker.com/3dfiles/arduinouno.zip
Vous avez besoin d’aide ? Des questions ? Venez nous poser des questions via le forum associé !
