DHT22 : Capteur de température et d'hygrométrie

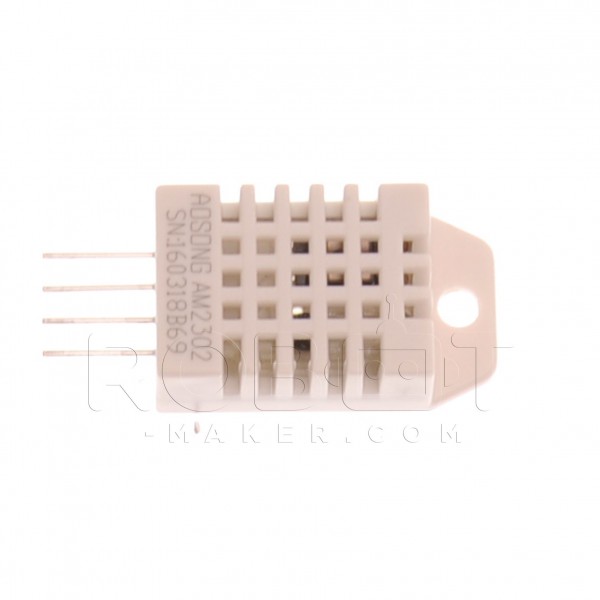

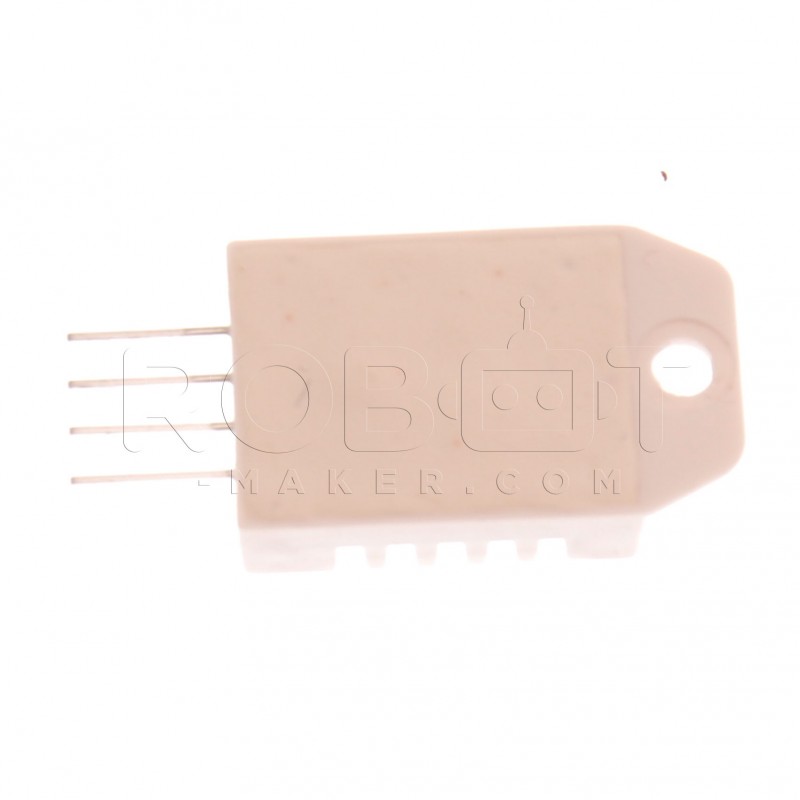

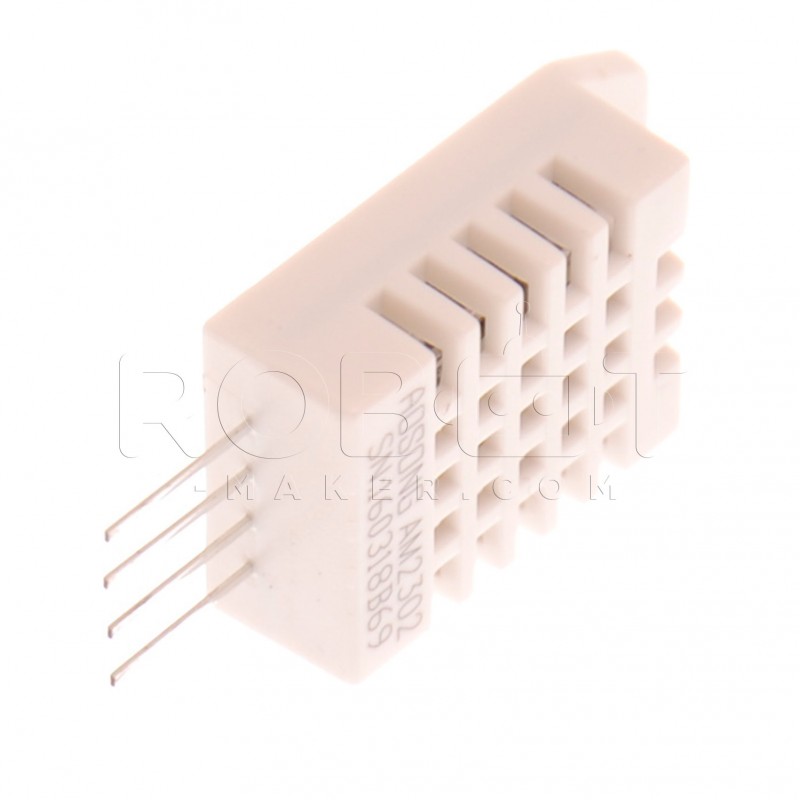

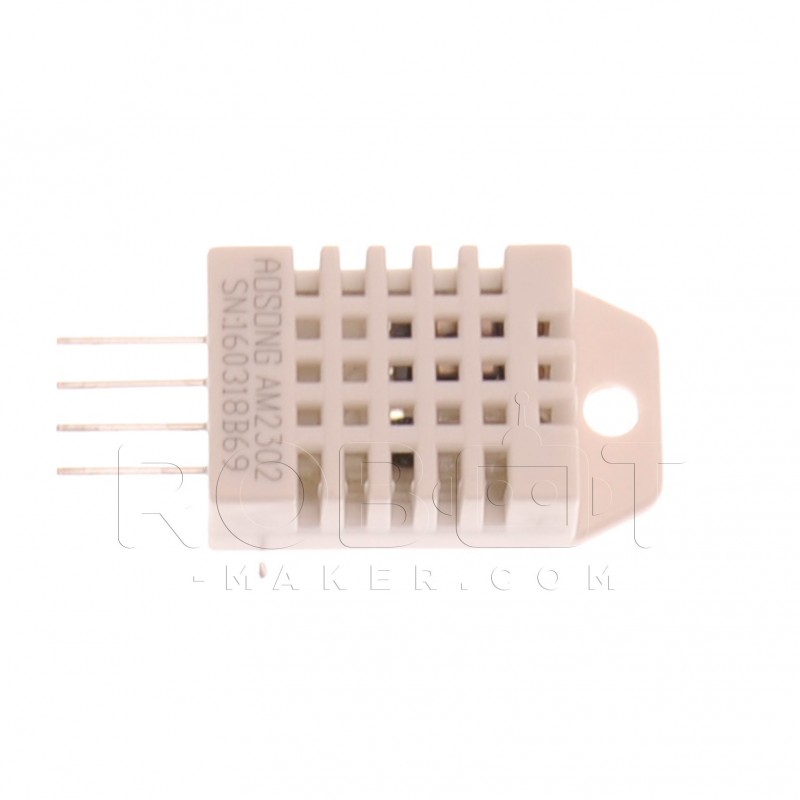

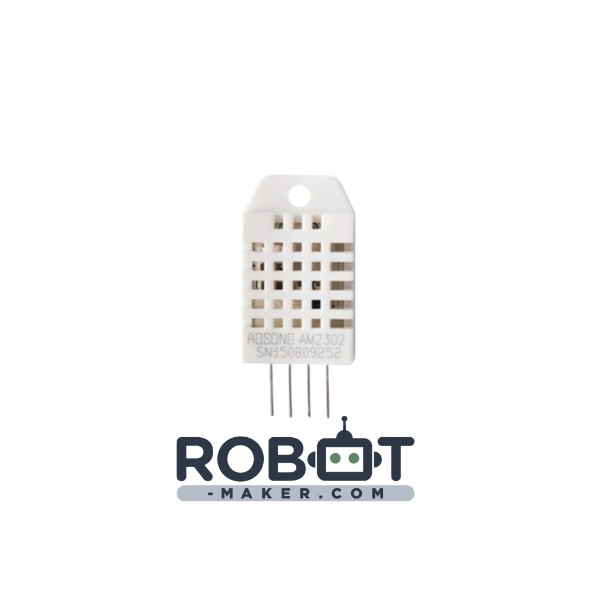

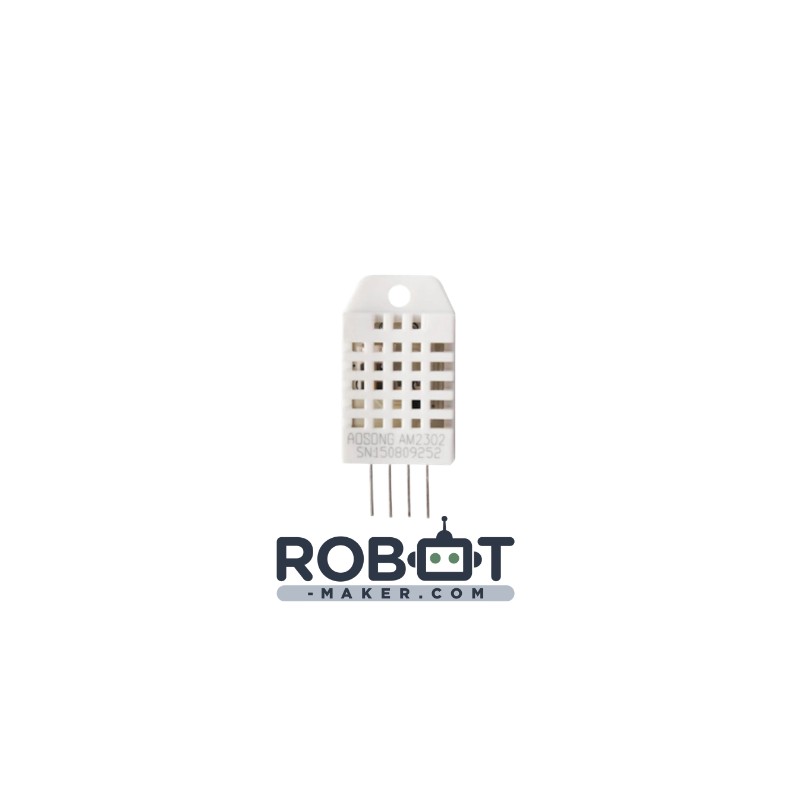

Capteur DHT22 de mesure de température et d'hygrométrie de l'air ambiant.

Plus de détails

7,50 €

En savoir plus

Description :

Le capteur DHT22 est un capteur permettant de mesurer l'humidité et la température de l'air ambiant grâce à sa combinaison deux en un d'un capteur d'humidité capacitif et d'une thermistance, le tout avec une précision élevée.
Ce capteur est idéal pour vos projets de domotique, de surveillance de l'environnement et de suivi des données météorologiques. Il peut être utilisé dans une variété d'applications, notamment la surveillance de la température et de l'humidité en intérieur comme dans les serres, les caves à vin, les chambres d'enfants, les salles de stockage etc...

Facile à connecter avec un microcontrôleur ou un module ESP8266/ESP32, ce module de petite taille est léger et consomme très peu d'énergie ce qui permet de l'utiliser dans des solutions portables / sur batterie.
Le seul véritable inconvénient de ce capteur est que vous ne pouvez obtenir de nouvelles données à partir d'une fois par secondes environ.

Bien qu'il utilise un seul fil pour envoyer des données, si vous voulez plusieurs capteurs, chacun doit avoir sa propre broche de données.
Il existe une bibliothèque Arduino avec un code d'exemple dédié à ce capteur.

Par rapport à la DHT11 qui est un capteur de la même famille, le DHT22 est plus précis et fonctionne dans une plus grande gamme de température et d'humidité.

Caractéristiques techniques:

  • Tension d'alimentation: 3 à 6V DC
  • Courant de fonctionnement: < 2.5mA
  • Plage de température: -40 à +80°C
  • Précision de température: ± 0.5°C
  • Humidité: de 0 à 100% RH
  • Précision d'humidité : ± 2% HR
  • Temps de réponse: <1s
  • Dimension: 15.1*25*7.7m
  • Type de connexion : 3 fils ( Vcc,  Signal, GND)
  • broche 1) à gauche à la tension d'alimentation comprise entre 3 et 5V
  • broche 2) à votre broche d'entrée de données ( doit être connecté à une résistance de pull up, interne ou externe)
  • broche 3) non connecté
  • broche 4) Masse.

Exemple d'utilisation :

Ce capteur a été utilisé dans le tutoriel sur l'écran lcd comme support d'exemple, un programme d'utilisation du capteur est donné dans ce tutoriel.

Notez qu'il est nécessaire de mettre une résistance de pull up  sur la broche signal mais cette résistance de pull up peut être une résistance interne de votre microcontrôleur.

Schéma de montage du capteur DHT22 avec une résistance de pull up externe 10K ohm :

Vous pouvez aussi vous passer de cette résistance en utilisant la résistance de pull up interne à votre arduino ou micro-contrôleur équipé de cette fonctionnalité.

Avec arduino il vous faudra remplacer la ligne :  "pinMode (2, INPUT); " par   "pinMode (2, INPUT_PULLUP); ".

Liens utiles :

Pour plus d'informations ou si vous avez des questions sur ce capteur n'hésitez pas à vous rendre sur le sujet du forum de Présentation du dht22

Datasheet du DHT22
