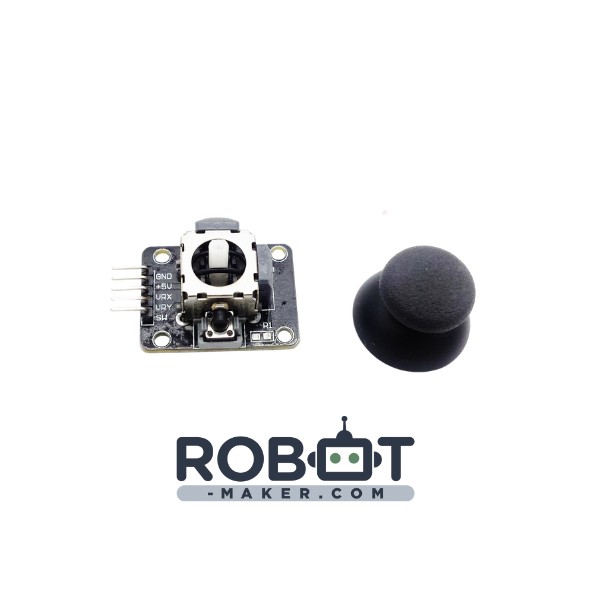

Joystick 2 axes et bouton pour arduino

Joystick 2 axes cliquable pour Arduino. Très simple d'utilisation.

Plus de détails

Envoyer à un ami
Envoyer à un ami

Joystick 2 axes et bouton pour arduino
Joystick 2 axes cliquable pour Arduino. Très simple d'utilisation.
Destinataire :
Nom de votre ami ^* :
Adresse e-mail de votre ami ^* :
^* Champs requis
OU Annuler
Imprimer

En savoir plus

Description :

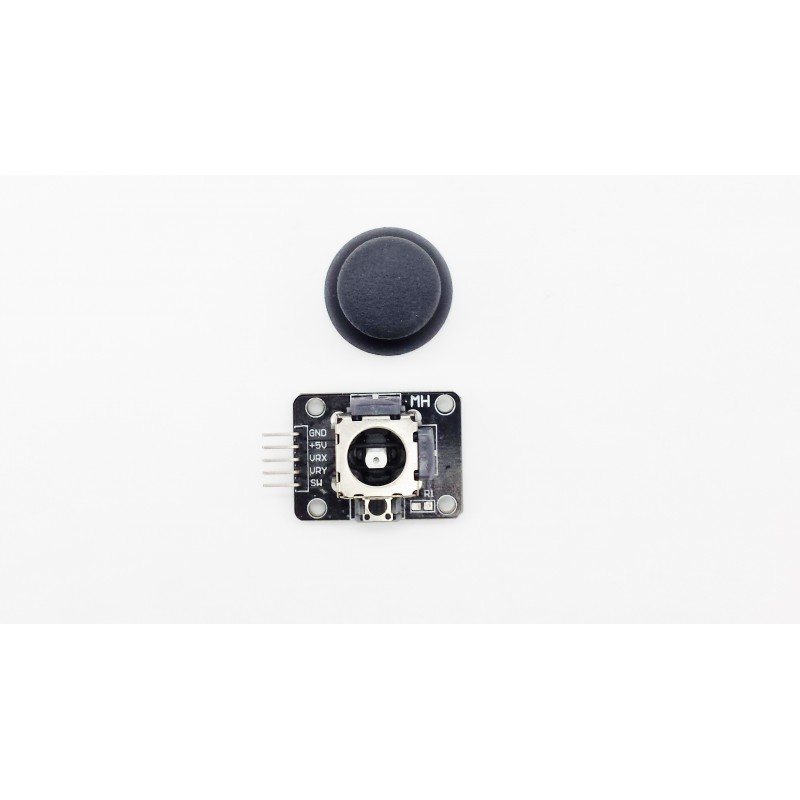

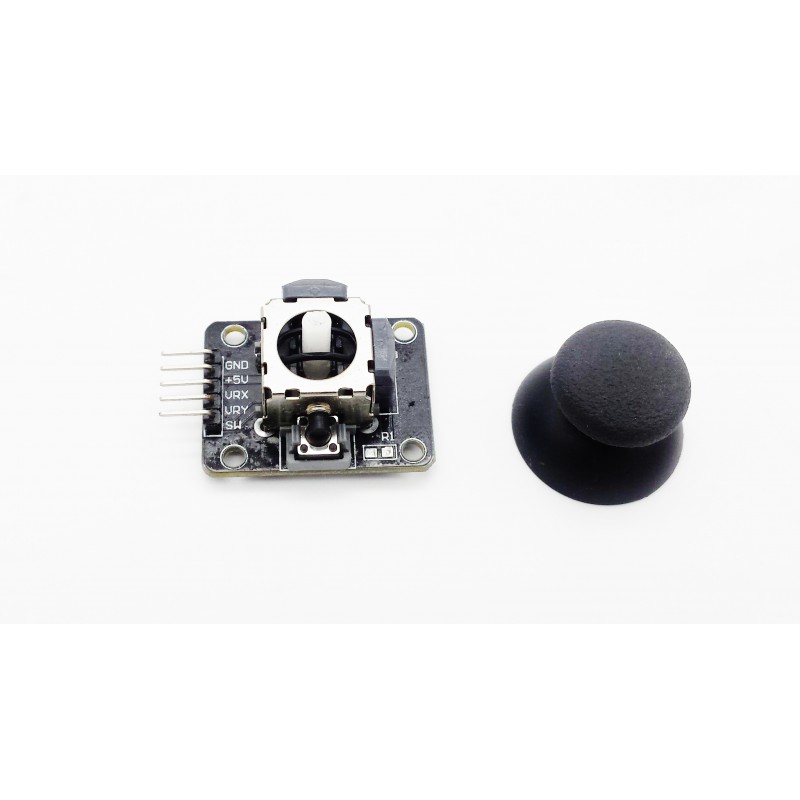

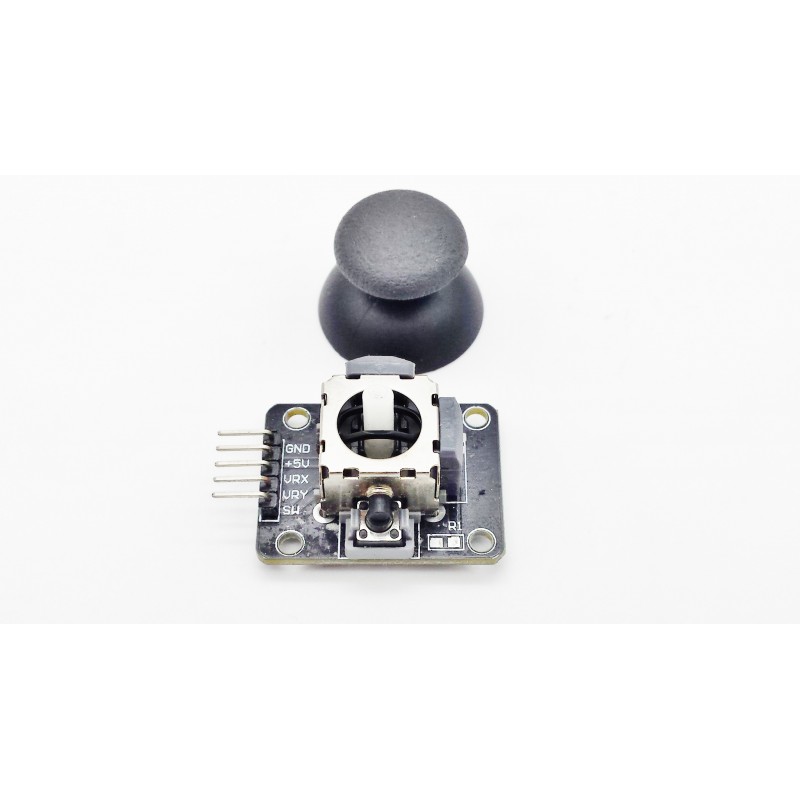

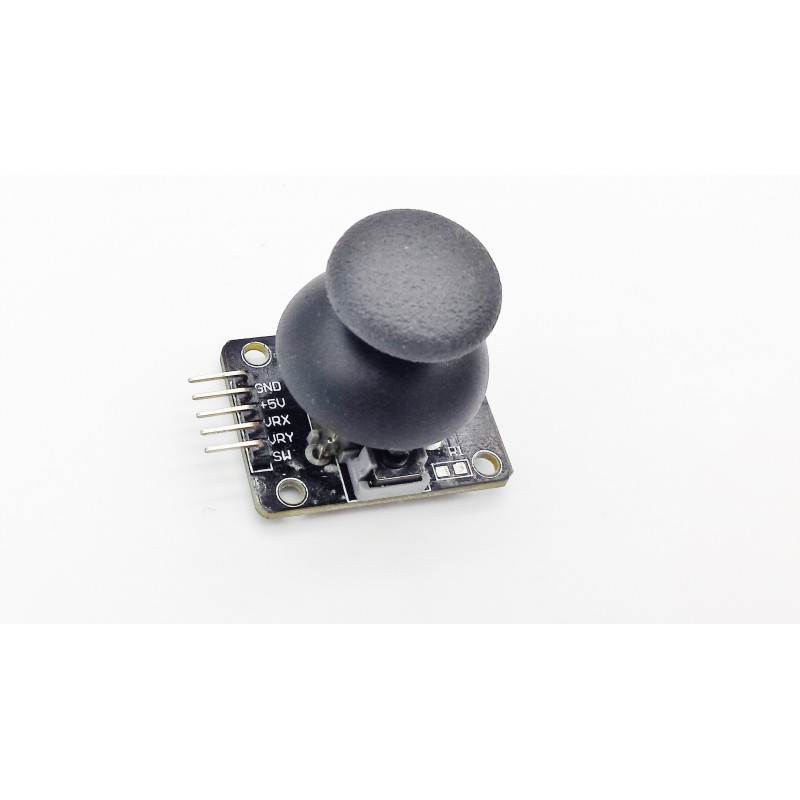

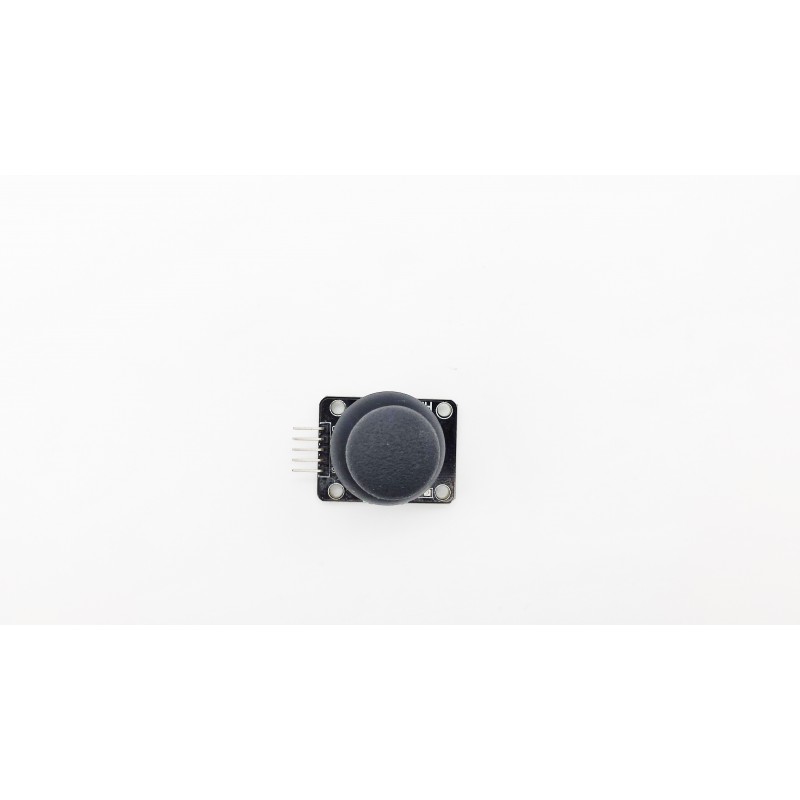

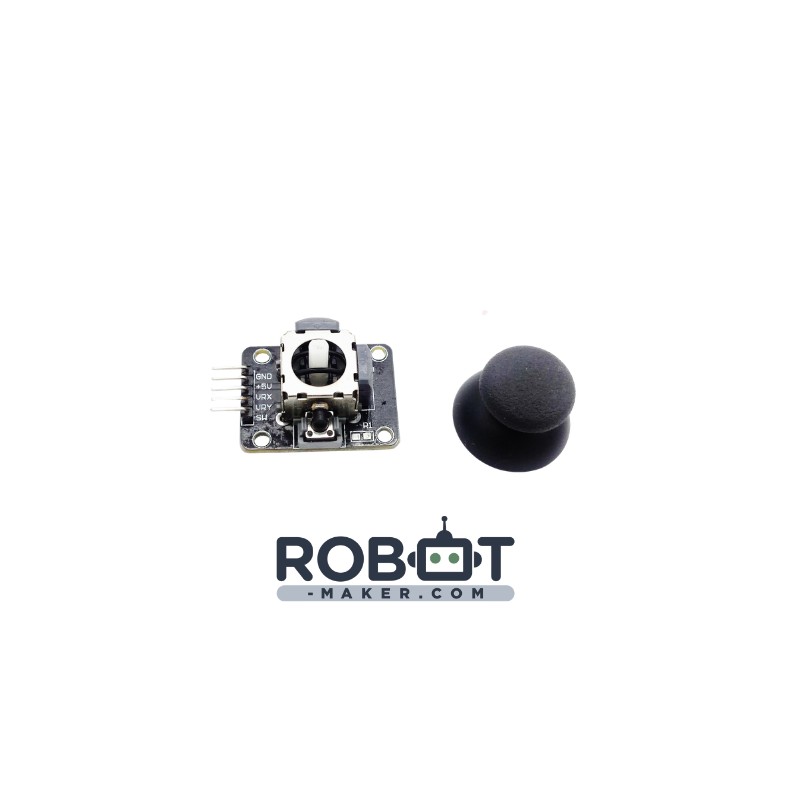

Ce module joystick est composé de deux potentiomètres 10KΩ, et d'un bouton poussoir.
Le code à utiliser correspond donc à la combinaison de la lecture de deux entrées analogiques et d'une entrée digitale.

Les deux potentiomètres et le bouton poussoir qui composent le joystick sont déjà pré-relié ensemble de sorte à minimiser au maximum les connexions à 5 broches seulement:

Broche	Description
5V	À connecter au 5 V de l'Arduino.
GND	À connecter au GND de l'Arduino.
VRx	À connecter à une entrée analogique de l'Arduino pour lire la position sur l'axe X.
VRy	À connecter à une entrée analogique de l'Arduino pour lire la position sur l'axe Y.
SW	À connecter à une entrée numérique de l'Arduino pour détecter l'appui sur le bouton intégré.

Le débattement angulaire du joystick est d'environ 30° sur chacun des deux axes.

4 trous de fixations de diamètre 3mm permettent de facilement fixer le module au support de votre choix.

Ce module peut facilement être combiné avec un NodeMCU pour piloter un robot à distance.

Ce module peut aussi être facilement détourné pour servir de capteur pour des robots!
