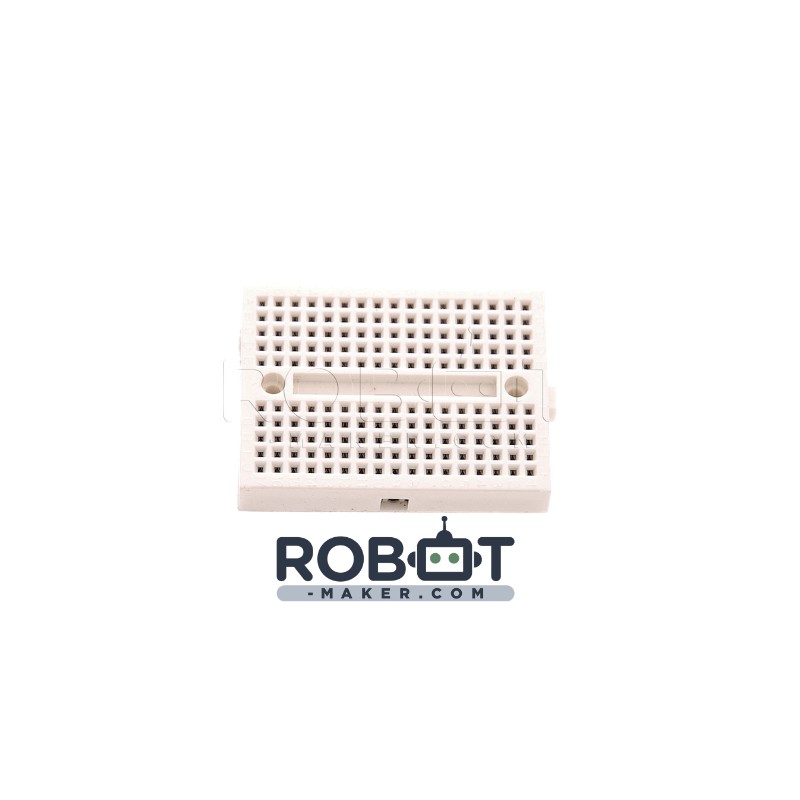

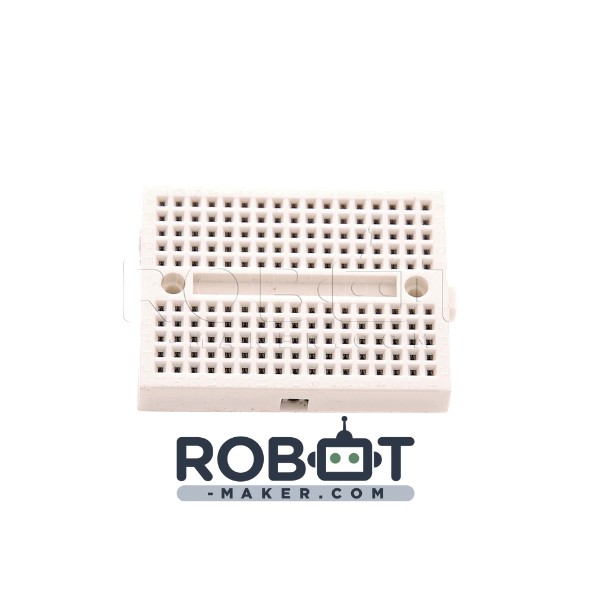

Breadboard micro

Description :

La breadboard aussi appelé platine de prototypage électronique est comme sont deuxième nom l'indique un accessoire très pratique pour prototyper vos montages électriques, câblages de capteurs etc...
Les breadboards sont composées de trous espacés de 2.54mm (le pas standard des composants électroniques traversants) pour que vous puissiez y insérer vos composants ainsi que des fils type mâle mâle ou mâle femelle. Ces trous sont organisés en rangées interconnectées pour relier les composants entre eux.
Vous pouvez ainsi aisément connecter rapidement différents éléments entre-eux (Arduino, servomoteurs, capteurs, leds, résistances, interrupteurs etc) pour les tester et vérifier que vos montages électroniques fonctionnent correctement avant d'éventuellement passer sur une version plus définitive, soudée sur une veroboard par exemple.

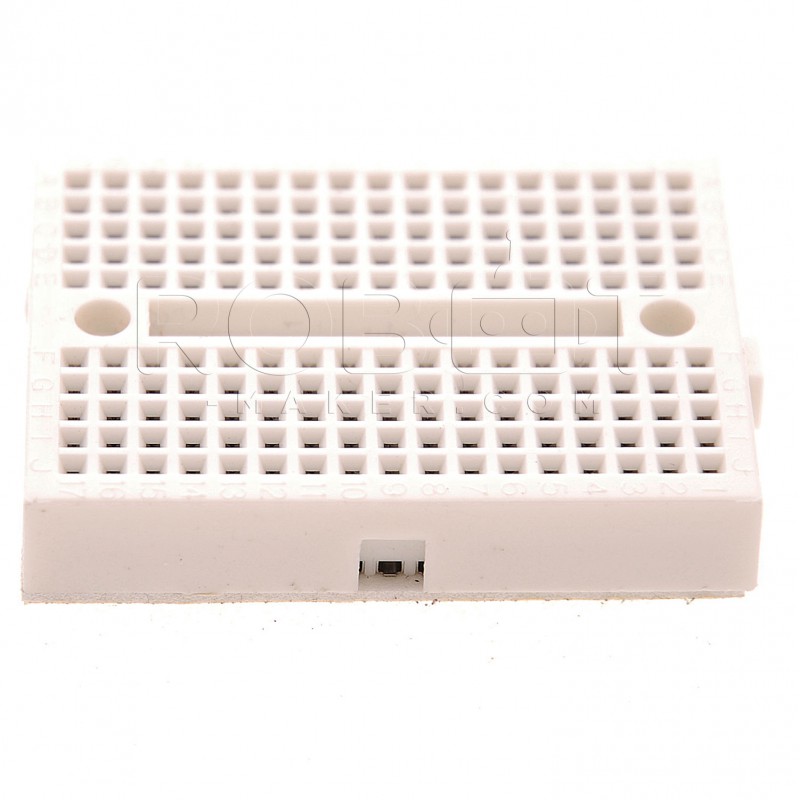

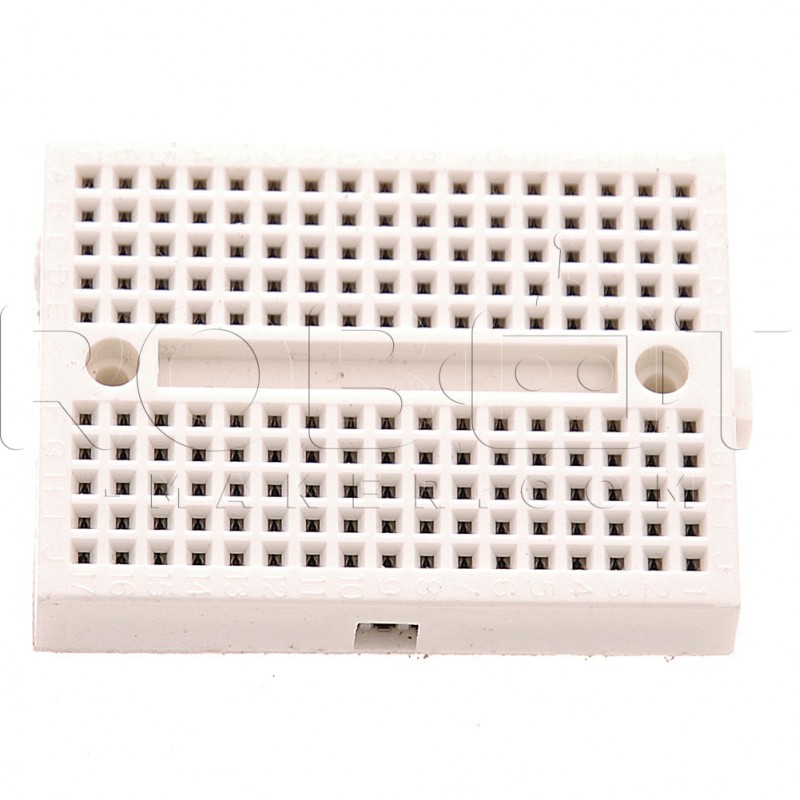

Cette breadbord de dimension ultra réduite, peut être directement installée sur votre carte Arduino Uno préférée entre les rangées de connecteurs afin d'implanter des composants et de faciliter leur câblage. Elle est équipée de 17 paires de rangées de 5 trous, soit un total de 170 trous.

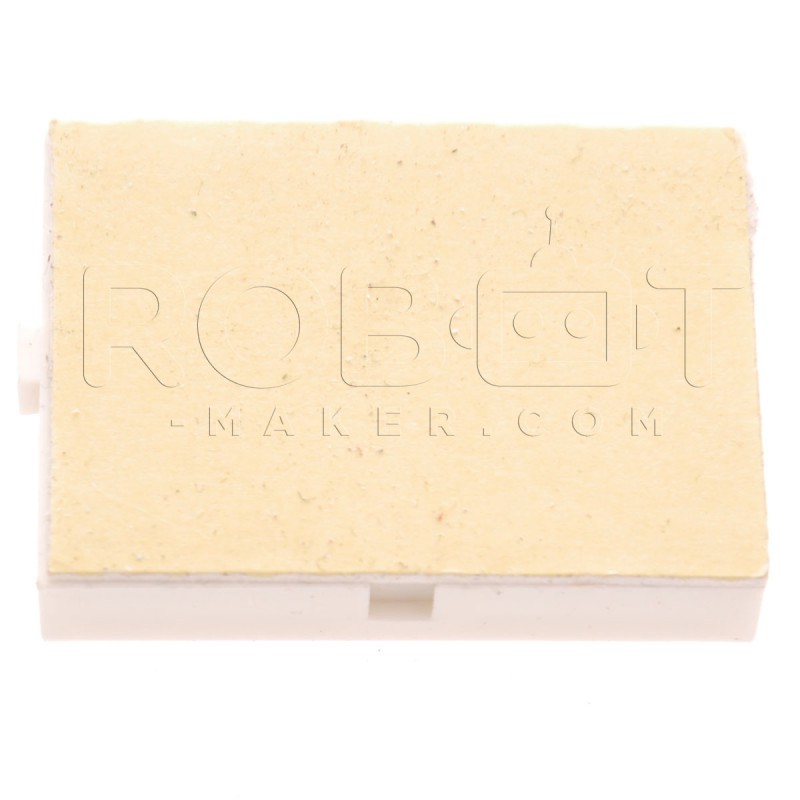

L'arrière de la breadboard est équipée d'une mousse adhésive. Cette mousse sert d'isolant et permet de coller votre breadboard sur la surface de votre choix une fois la protection retirée. Attention toutefois de bien choisir la zone où vous collerez votre breadboard car ce collage ne fonctionne qu'une seule fois.
Cependant deux trous de fixations supplémentaires sont disponible pour visser la carte sur un support si vous ne souhaitez pas la coller ou si elle ne colle plus.

Remarques :

La breadboard micro dispose d'encoches sur les côtés permettant de la lier à une autre breadboard micro afin d'en faire un ensemble plus grand si nécessaire.
La breadboard micro est trop petite pour votre besoin ? Nous proposons aussi les breadboards mini et breadboards maxi !

Caractéristique techniques :

• Dimensions : 30mm* 55mm
• Nombre de trous : 170
• Nombre de rails d'alimentation : 0
• Poids : 13g

Liens utiles

Pour plus d'information sur les breadboards et leur utilisation référez vous à notre ouvrage pour réaliser vos premiers montages électroniques et son chapitre dédié à l'utilisation de la breadboard !
