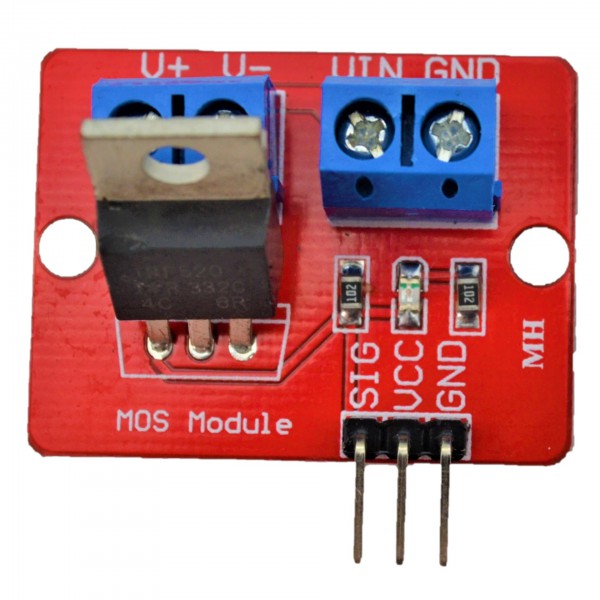

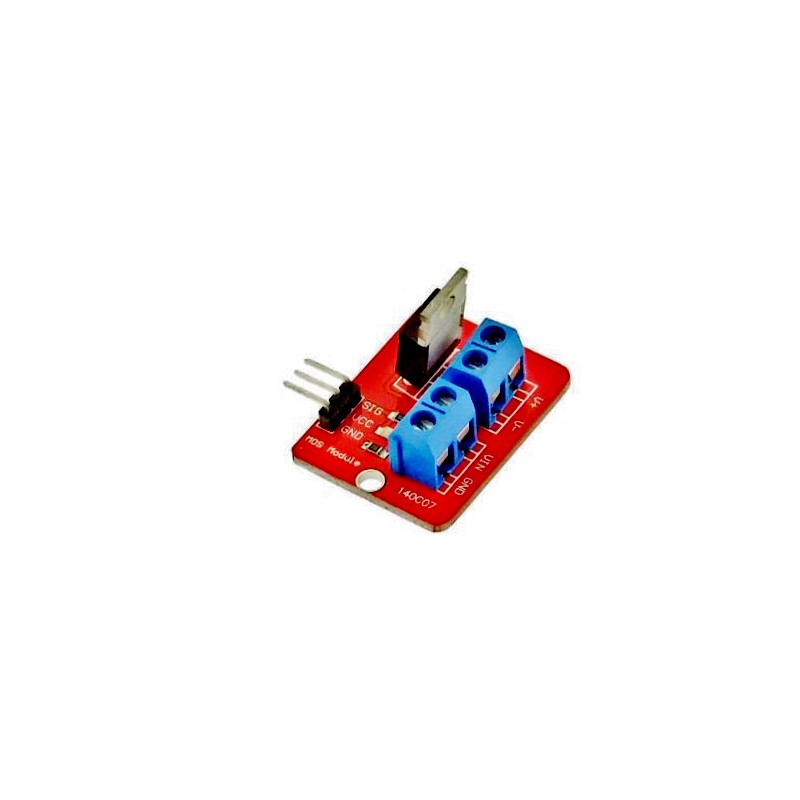

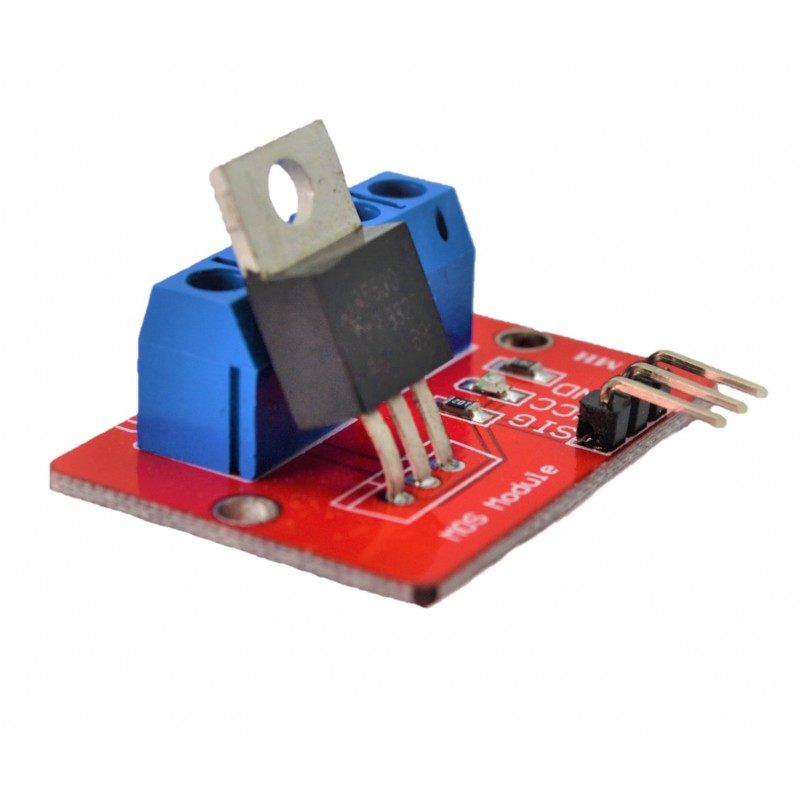

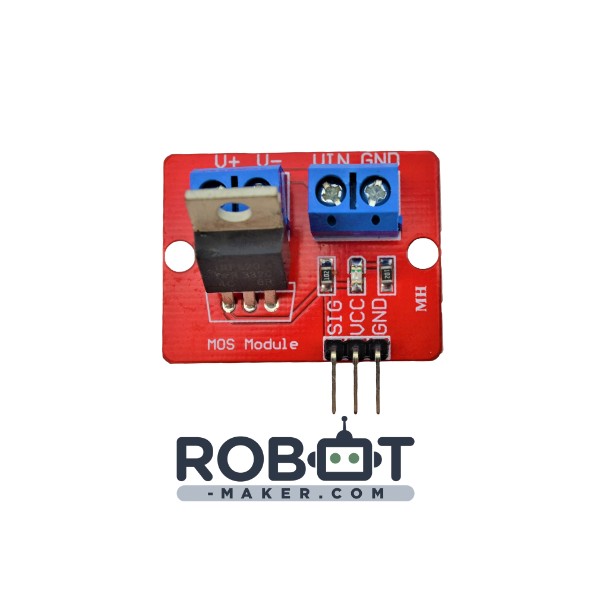

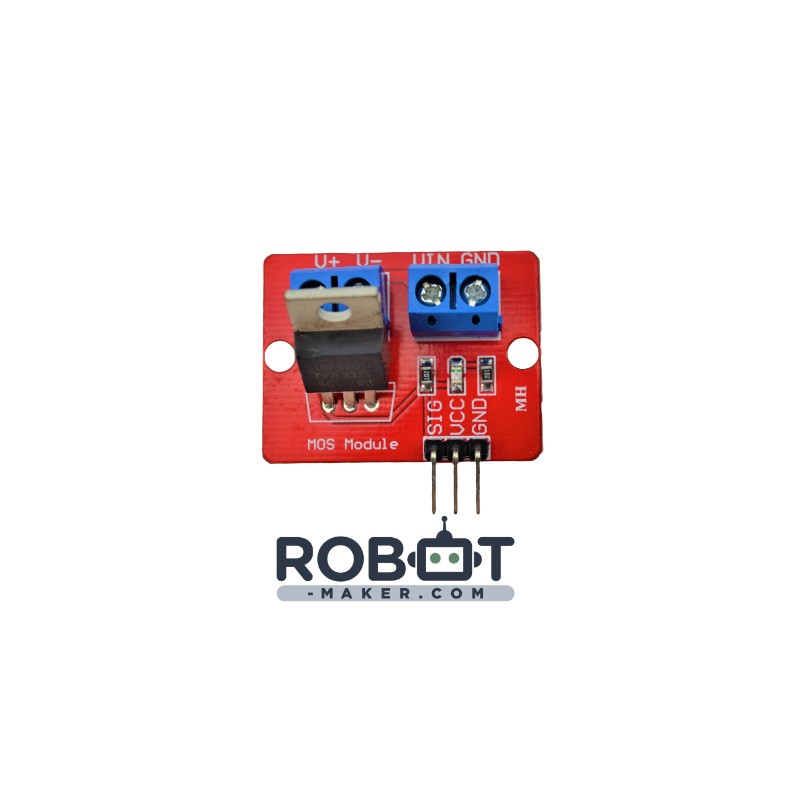

Carte transistor mosfet

Description :

Pilotez facilement en tout ou rien des moteurs, pompes, électrovannes, relais ou tout autre charge fonctionnant en courant continu avec cette carte à base de transistor Mosfet IRF250.

La carte transistor mosfet se comporte comme un interrupteur commandé par votre Arduino.
Très facile à utiliser, il suffit de :

• Brancher l'alimentation que vous souhaitez appliquer (exemple 9v 12v ou 24v) sur le bornier bleu avec les indications VIN et GND.
• Brancher l'élément que vous souhaitez piloter sur le bornier bleu avec les indications V+  et V-.
• Relier le "GND" de cette carte à la masse de votre Arduino
• Relier la broche "SIG" de la carte à la pin de contrôle que vous souhaitez utiliser

La prise VCC de cette carte est optionnelle.
Elle n'est présente que pour respecter le type standard "servomoteur" : Signal 5V GND.

Caractéristiques techniques :

• Tension VDS : 100V
• Courant en continu : 9.2A
• Résistance RDS(ON) : 0.270 ohms
• Dimensions carte : 33.5 * 26 * 12mm
• Poids : 8g
