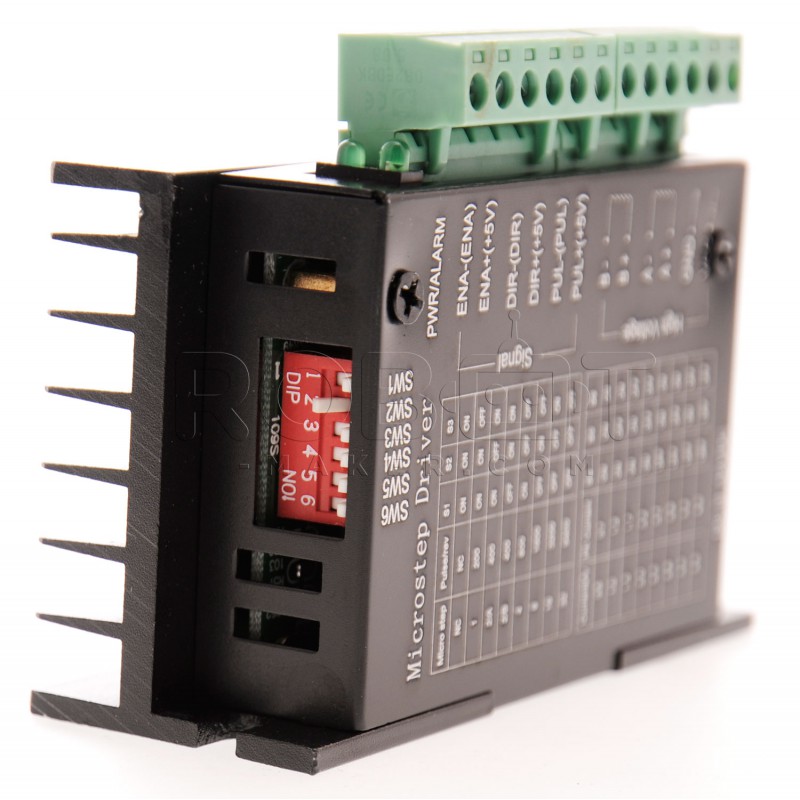

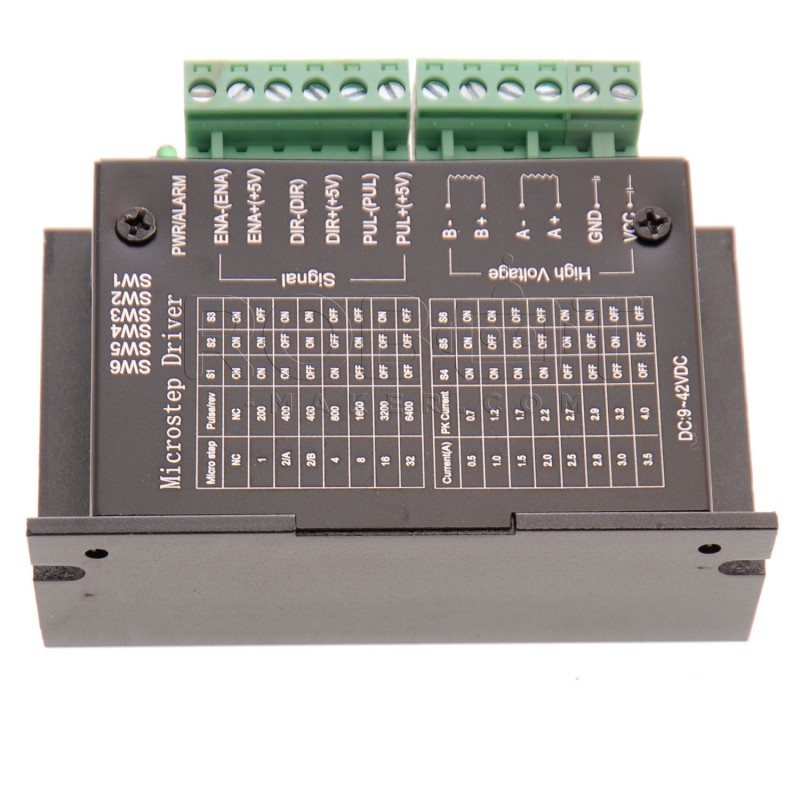

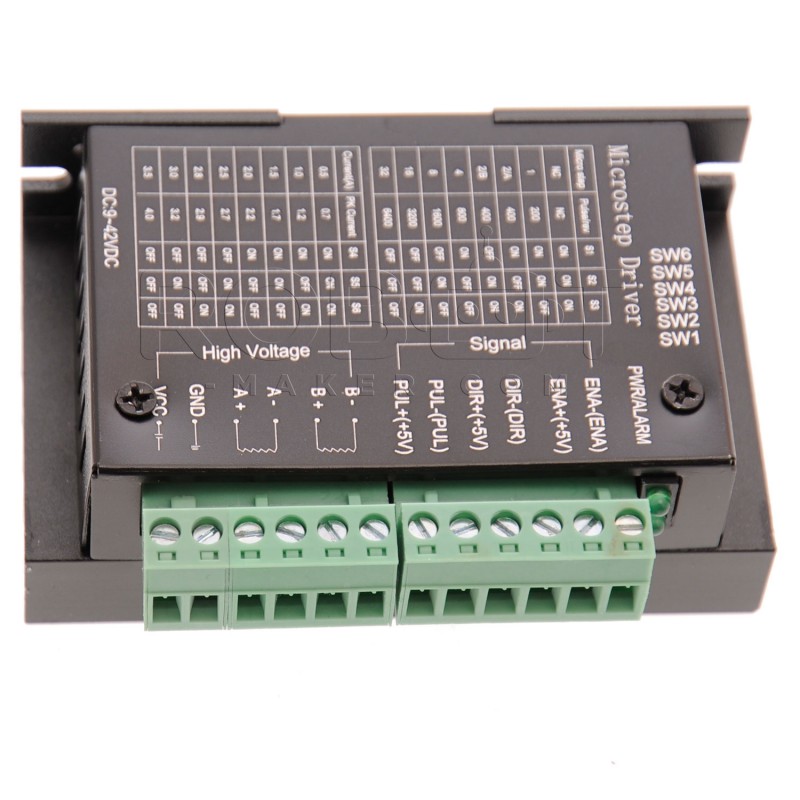

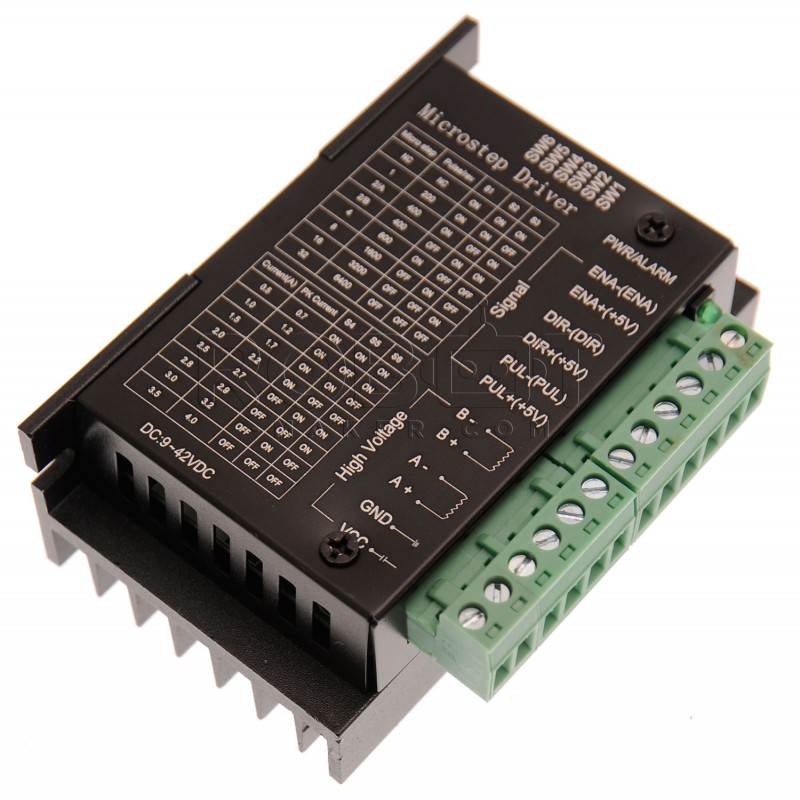

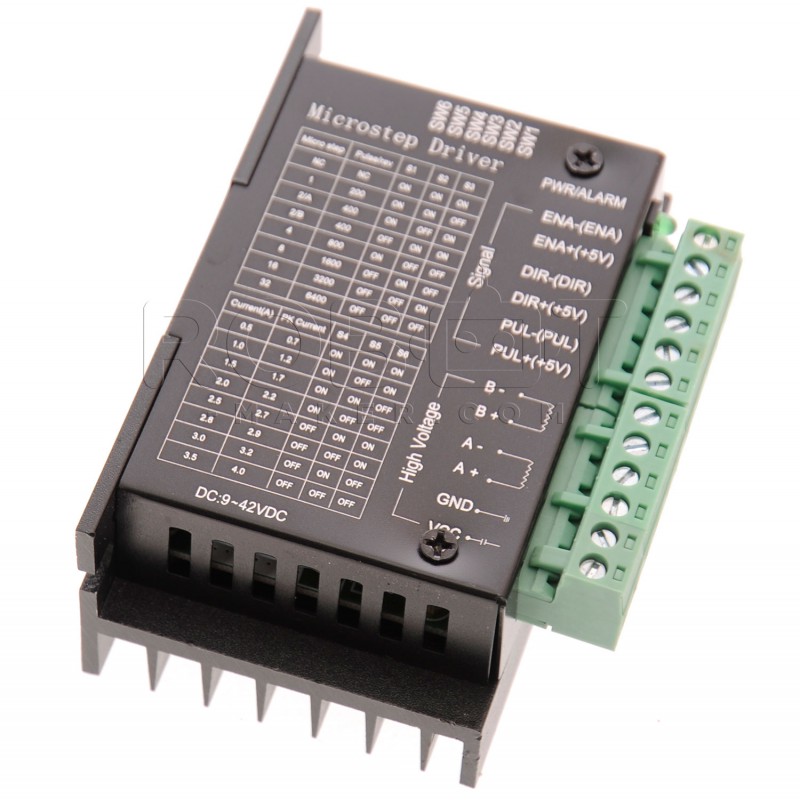

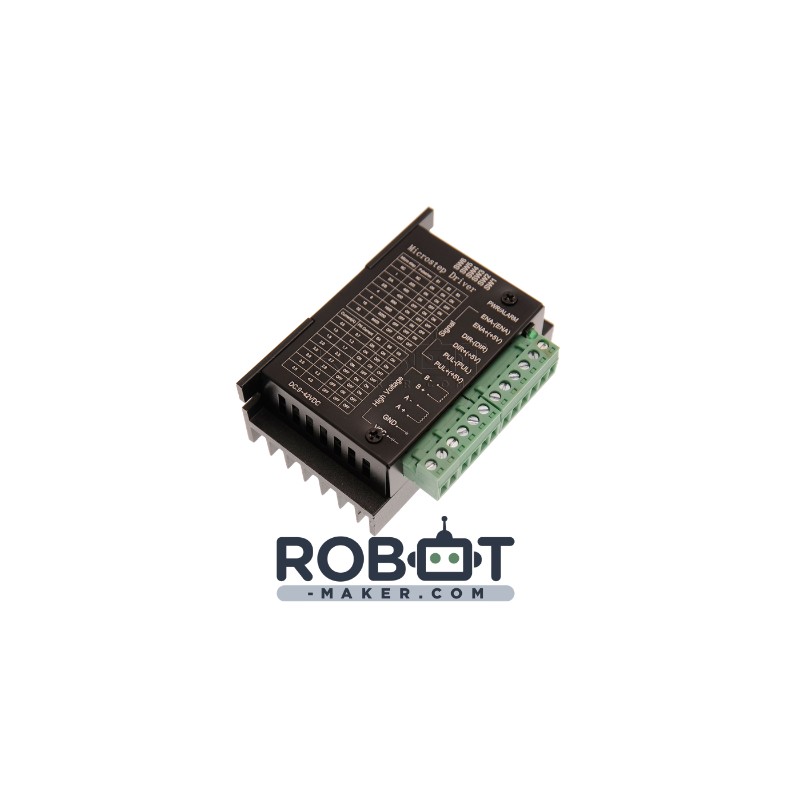

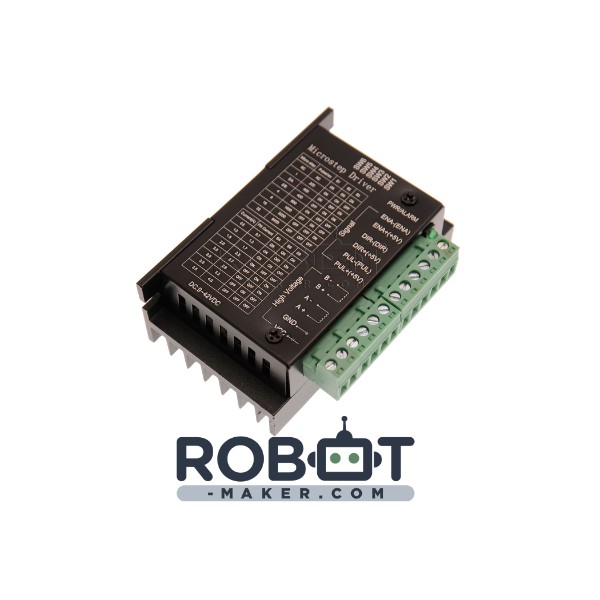

Driver de moteur pas à pas TB6600

Description :

Ce driver de moteur pas à pas fonctionne de la même manière que le TB6560.
Les deux avantages du TB6600 sont :

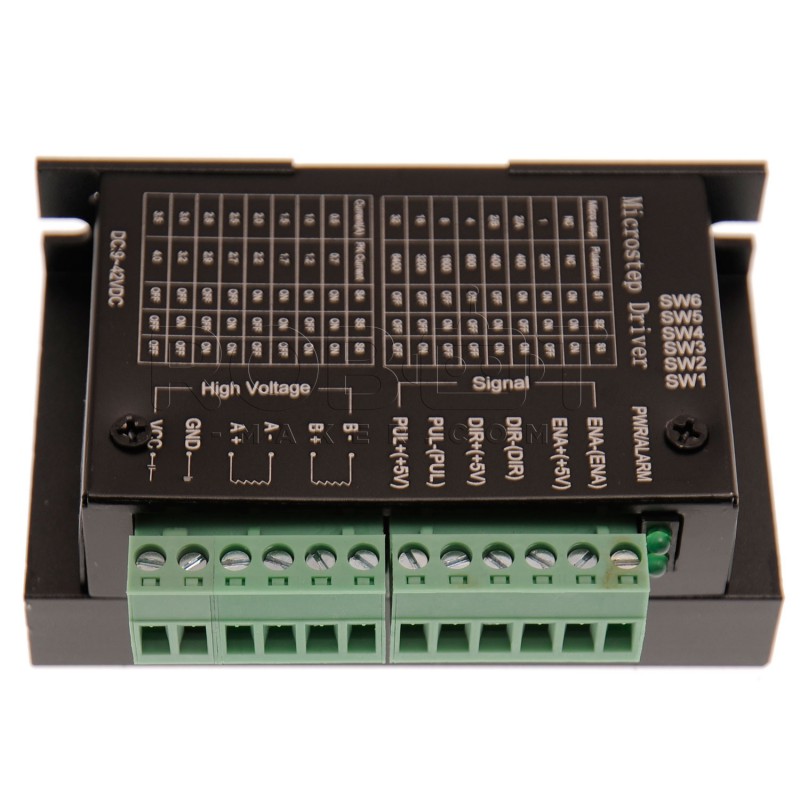

1) L'ensemble de l'électronique est intégré dans un boitier métallique permettant de mieux protéger la carte.  Ce boitier ressemble beaucoup aux boîtiers des drivers de moteurs haut de gamme comme le DMC432C mais ce boîtier est plus petit. L'ensemble est aussi plus économique.
2) Les connecteurs sont des borniers enfichables, vous pouvez donc changer votre driver de moteur sans refaire votre câblage et cela facilite les test de vérification.

NB : Ne débranchez pas les connecteurs quand la carte est sous tension, toujours éteindre le montage avant de débrancher un connecteur sinon vous risquez d'abîmer le driver.

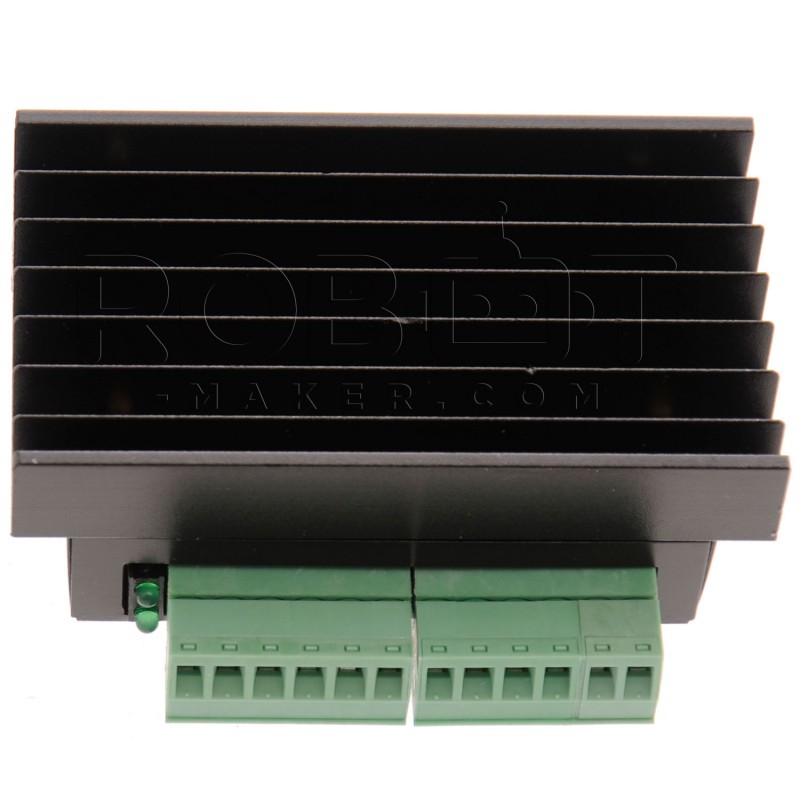

Comme le driver TB6560, cette carte est équipée d'un large dissipateur thermique, ainsi ce driver de moteur pas à pas permet de piloter un moteur pas à pas consommant jusqu'à 3.5A par phase.
Là aussi le minimum pour piloter un moteur pas à pas est de 2 fils ( pul et dir ) qui donnent les informations d'avance et de direction, cependant nous recommandons fortement l'usage de fils ( pul, dir, et enable ) car désactiver le moteur grâce à la pin enable quand le moteur est à l'arrêt, si cela ne gêne pas la fonction de la machine, permet un bon gain d'énergie.

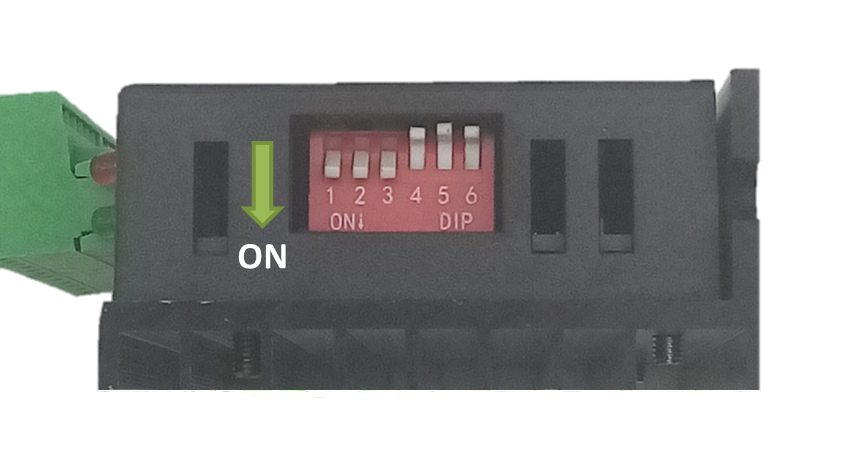

De plus, comme le TB6560, cette carte est équipée de dip switch permettant un réglage aisé et pratique des différents paramètres de pilotage du moteur dont le courant par phase et la méthode d'excitation pouvant en théorie aller jusqu'à du 32ème de pas. Cependant en pratique il est préférable de piloter le moteur en 8 ème voire en quart de pas.

Les 3 entrées de la cartes sont protégées par 3 optocoupleurs et peuvent être connectées aussi bien en cathode commune qu'en anode commune si on veut inverser la logique de fonctionnement.

Caractéristiques techniques :

• Alimentation : 9-42 Vcc
• Niveau logique: 5V (3.3V compatible) .
• Courant : Réglable jusqu'à 3.5A.
• Micro-stepping : Oui, réglable. Pas entier, 1/2 pas, 1/4 pas, 1/8 pas, 1/16 pas et 1/32 pas.

Vous pouvez télécharger la Datasheet simplifiée.

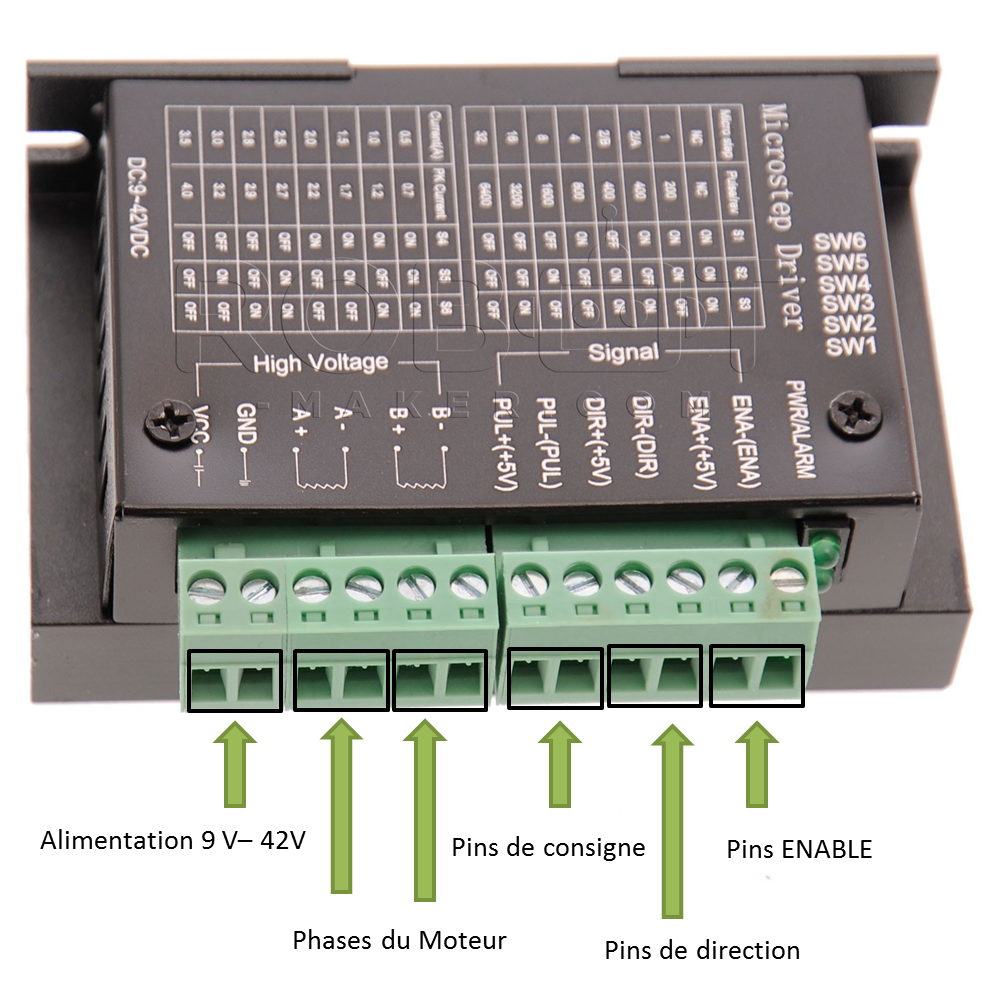

Schémas de câblage :

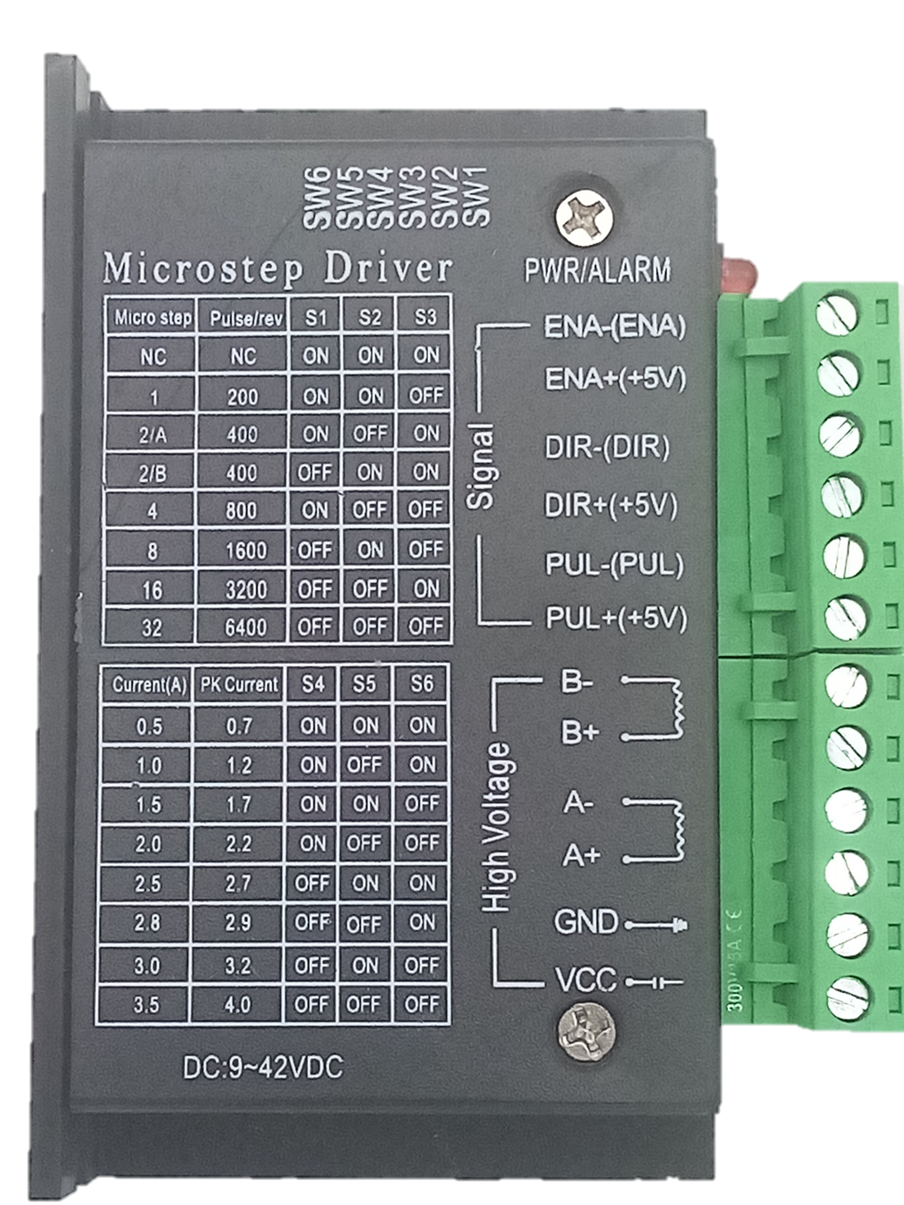

( IDEM que pour le TB6560, il suffit de lire les indications sur le boîtier métallique. )
