Moteur pas à pas NEMA 17 avec arbre fileté

Description :

Un moteur pas à pas est un moteur brushless, à haute durée de vie, qui se commande comme son nom l'indique pas par pas, avec précision.
Ces moteurs ont 200 pas par tour soit 1.8° par pas.

Ce moteur pas à pas est un moteur à quatre fils : Rouge, Bleu, Vert, Noir.
Il y a 4 demi-bobines, câblées en parallèle 2 à 2 pour former au final 2 bobines: 2 fils par bobines, les fils "rouge" et "bleu" étant les extrémités d'une bobine, les fils "noir" et "vert" les extrémités de l'autre bobine. En cas de doutes les extrémités des bobines peuvent être repérées par un multimètre en mode "continuité " ou " testeur".
En effet une bobine étant un élément inductif, un multimètre indiquera qu'il y a continuité entre les deux extrémités d'une même bobine.

Ce sont les moteurs qui sont généralement utilisés pour les imprimantes 3D et autres machines à commande numérique.

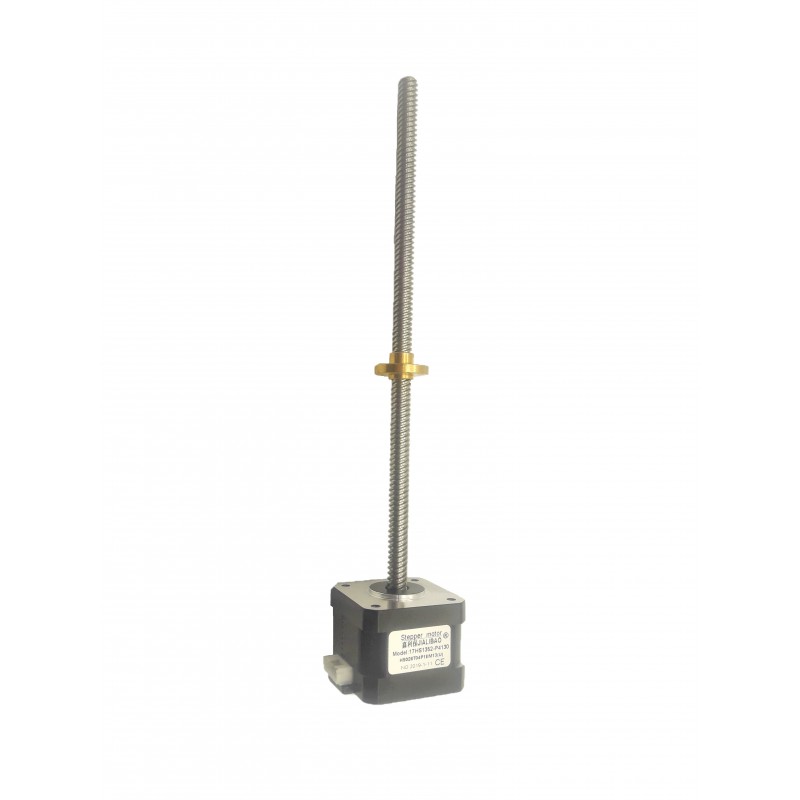

Ce modèle possède un axe fileté de 20 cm (200mm) de longueur avec un pas de 10 mm par tour. Le moteur pas à pas est fourni avec son écrou et son câble.

Afin d'utiliser un moteur pas à pas il est nécessaire d'utiliser un driver de moteur pas à pas. Ces drivers permettent de transmettre la puissance électrique au moteur afin de le faire tourner.

Généralement les drivers de moteurs pas à pas permettent de commander les moteurs en fractions de pas complet. En mode demi-pas, le moteur devra alors faire 400 demi-pas pour faire un tour complet soit 0.9° par demi-pas. Certains drivers permettent de faire du 16ème de pas et même du 128ème de pas ...

Caractéristiques techniques :

• Couple : 0,3 N.m
• Courant par phase : 1,33A
• Longueur de tige filetée : 200mm
• Pas : 10mm / tours
• Résistance de bobine : 2.1 ohm / phase
• Inductance : 2,5 mH / phase
• Arbre de sortie : 7.5mm

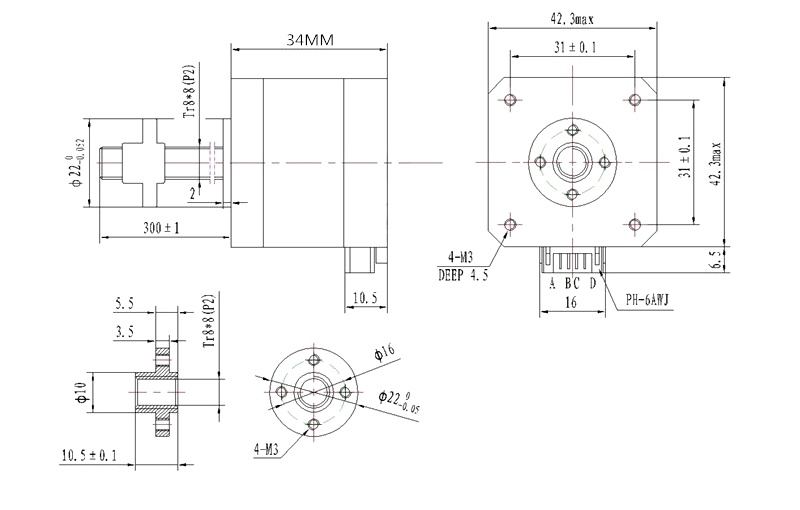

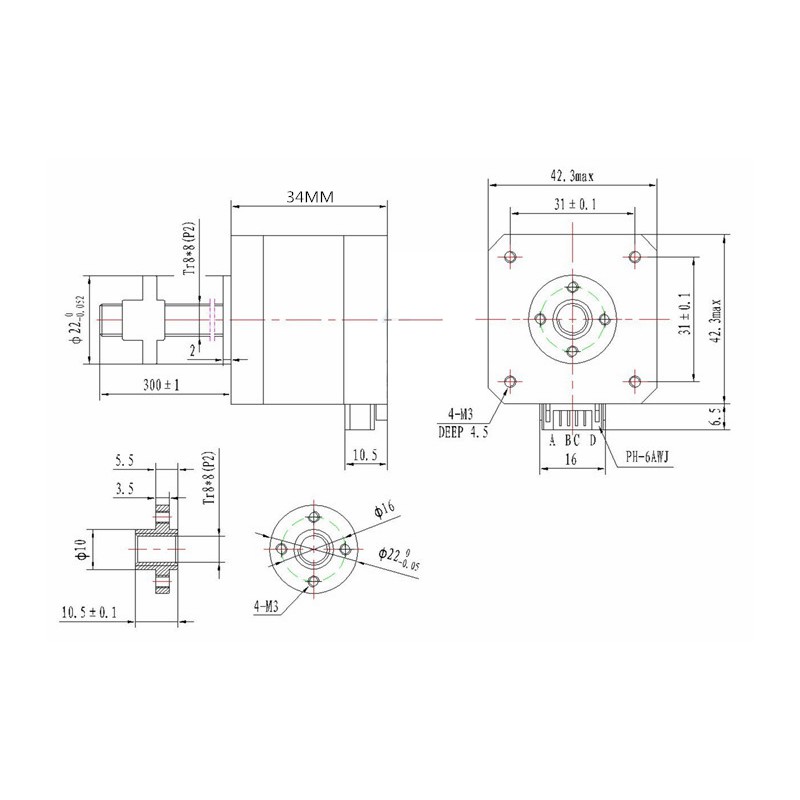

• Dimensions :
