Interrupteur On Off lumineux

Description :

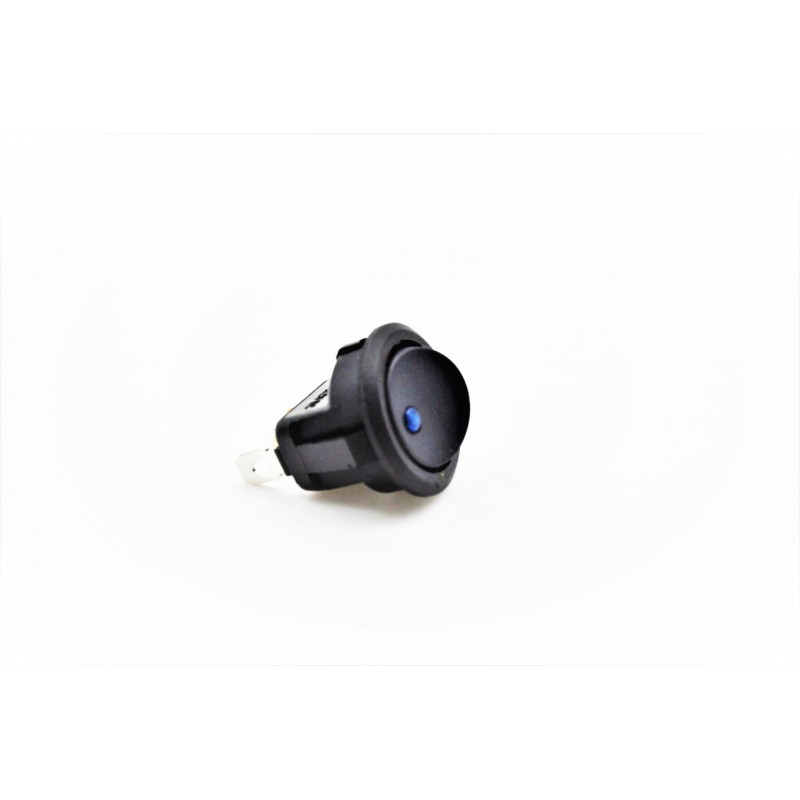

Ce bouton lumineux est un interrupteur à 3 pattes avec un voyant lumineux permettant de voir si le bouton est sur ON ou OFF. Ce bouton peut être utilisé comme un interrupteur ON/OFF classique.

Cependant si vous souhaitez que la lumière s'allume il faudra respecter le câblage prévu.
En effet l’interrupteur possède 2 pattes argentées et 1 patte dorée. L’interrupteur est polarisé dû au voyant présent à l’intérieur, il faudra donc impérativement brancher la patte dorée à la masse sinon le bouton lumineux ne pourra pas être utilisé.

Lorsque le voyant est allumé (ON), cela signifie que le courant passe et que vous pouvez donc alimenter vos circuits. S’il est éteint (OFF), il n’y a pas de passage de courant.

Des bords présents sur le corps du bouton vous permettront de les clipser facilement.

Le bouton est prévu pour des tensions de 12V et un courant de 20A, il est cependant possible d’utiliser le bouton lumineux avec des tensions de 5V.

Caractéristiques techniques :

• 1 patte pour la masse et 2 pattes pour la sortie

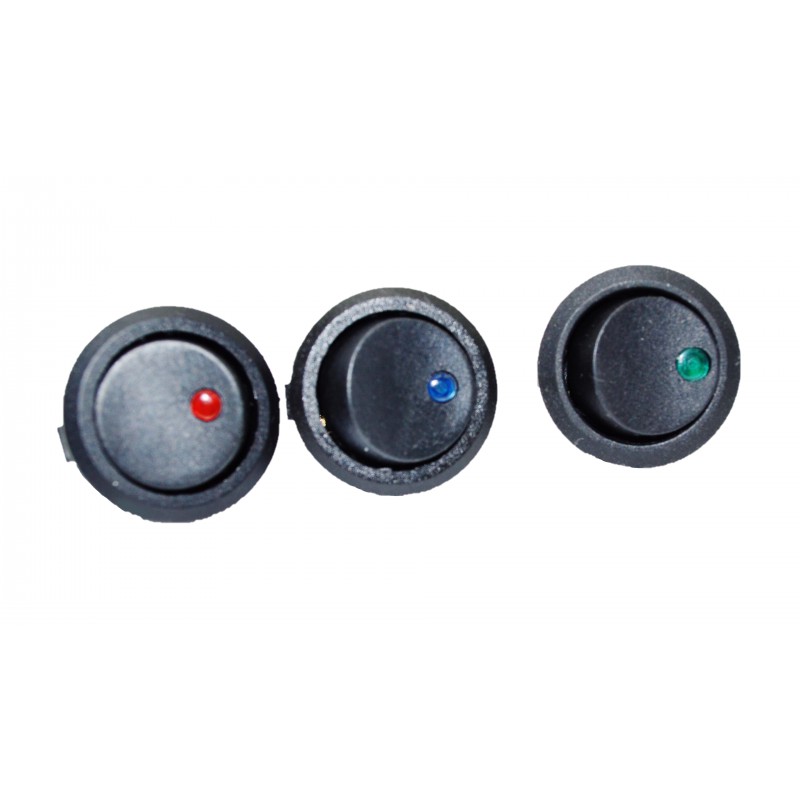

• Couleur du voyant : rouge, vert ou bleu
• Courant max : 20 A
• Tension max : 12 v
• Dimensions : Ø23 * 30 mm

Exemple d'utilisation :

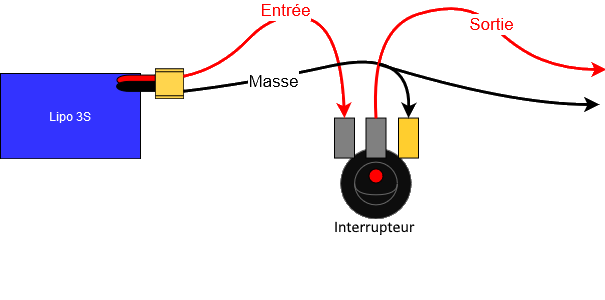

Schéma du câblage du bouton :
