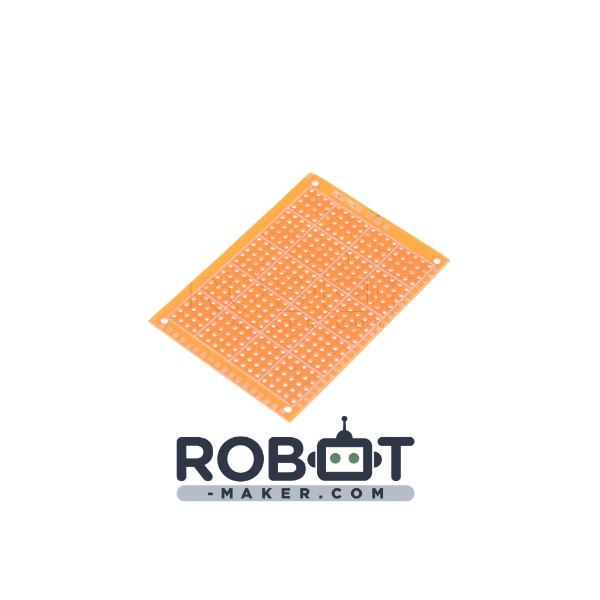

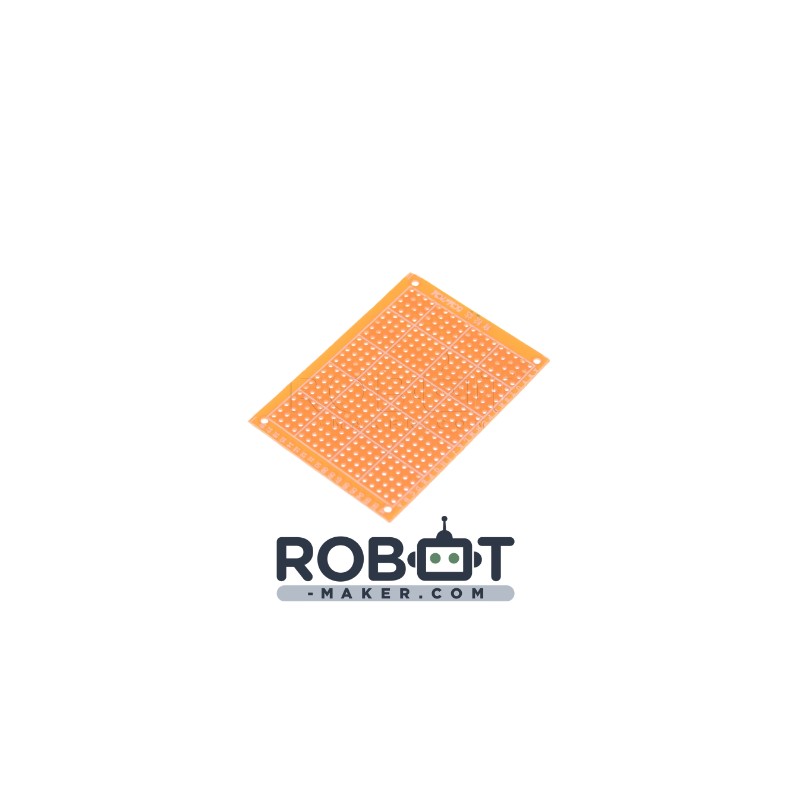

Véroboard

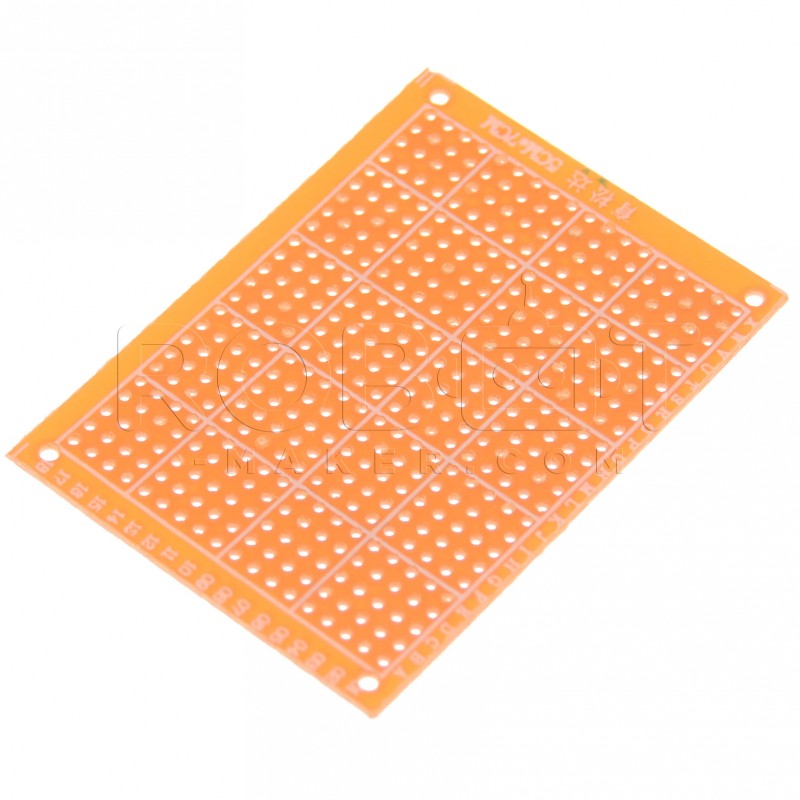

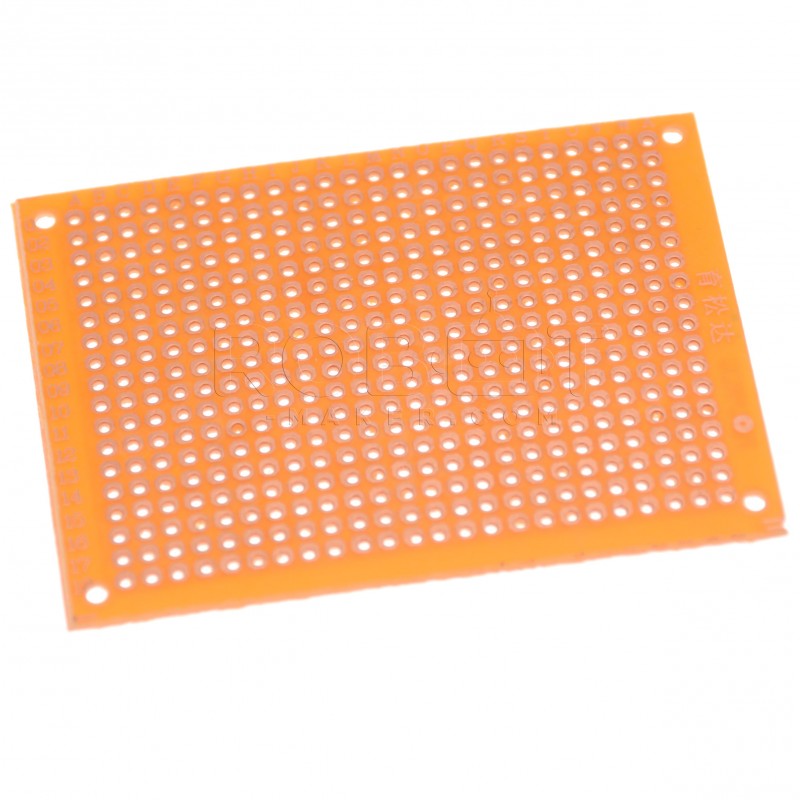

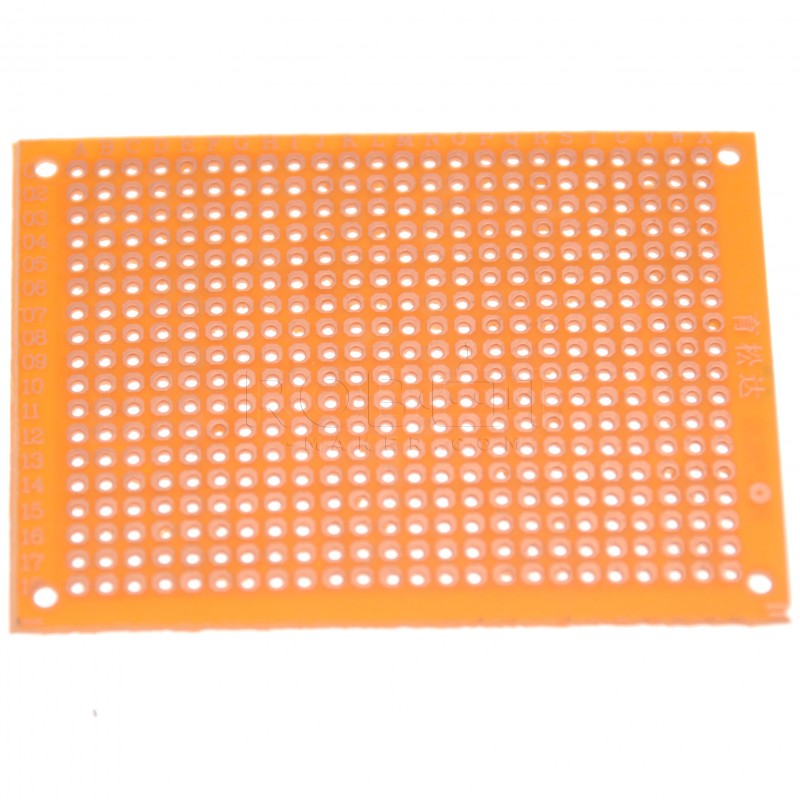

Plaque de soudure perforée avec un espacement standard de 2.54mm ( 100mil )

Plus de détails

Envoyer à un ami

Envoyer à un ami

Véroboard

Plaque de soudure perforée avec un espacement standard de 2.54mm ( 100mil )

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

En savoir plus

Description :

Cette plaque de soudure composée de pastilles perforées est très utile pour le prototypage rapide de circuits imprimés.

L'espacement standard de 2.54 mm (100 mil ) la rend compatible avec la majorité des composants traversant.

Vous pourrez grâce à cette plaque monter de manière beaucoup plus durable vos prototypes de circuits imprimés comparés à une breadboard.

Il existe différentes tailles de véroboards, et différents types, parmi les différents types les principales sont :
les veroboards à pastille perforées : maillage de pastilles espacées de 2.54 mm . Il est nécessaire de faire des ponts de soudures entre chaque pastille pour tracer une « piste » sur la veroboard.
Les véroboards à bandes perforées : bandes parallèles espacées de 2.54 mm, parsemées de trous eux aussi séparés de 2.54mm. Il est nécessaire de couper des pistes pour séparer différents potentiels qui se retrouveraient sur la bande et il est nécessaire de faire un pont entre deux bandes parallèles pour faire passer un potentiel d’une bande à l’autre.

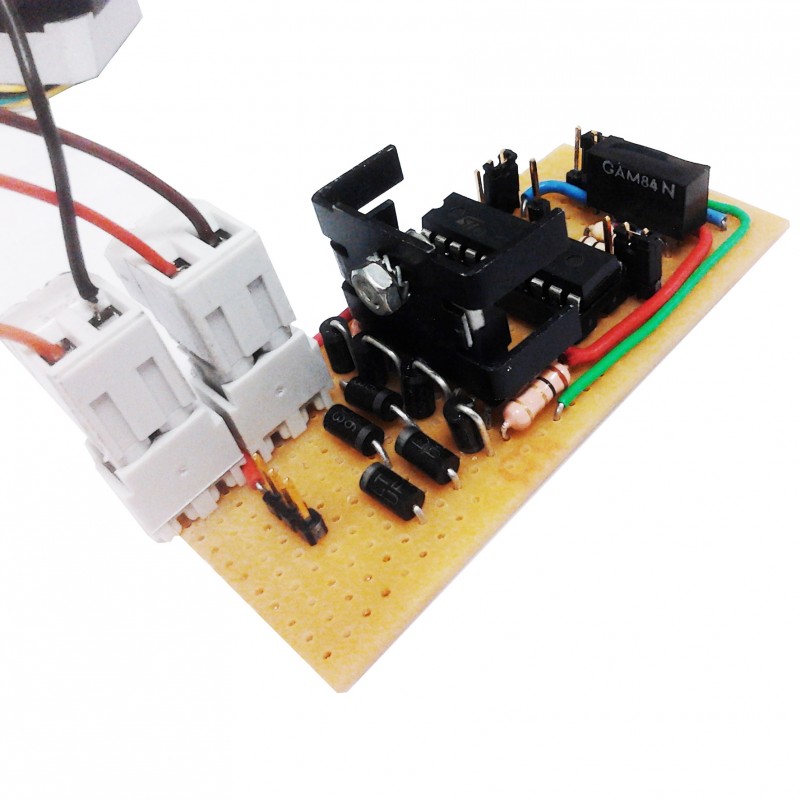

Exemple d'utilisation :

Attention nous vous conseillons néanmoins de toujours avoir testé vos montages sur une breadboard avant de souder vos composants sur une véroboard. De plus il est judicieux de tracer la position des composants et de vos soudures sur une feuille avant de vous lancer tête baissée dans l'assemblage de votre montage si vous souhaitez faire un montage un peu complexe " propre " .

Avis

Par Maël F. (Vincennes, France métropolitaine) le 28 Mars 2018 (Véroboard) :

Inutilisable

Même avec un fer à souder pro, de la soude de qualité, un 3em bras et beaucoup de patience, impossible à utiliser correctement : très difficile de faire des ponts de soudure à cause des contacts en cuivre qui ne cessent de se déchausser de la carte, j'ai eu beau essayer à diverses températures, à chaque fois les contacts se décollent et rendent l'emplacement inutilisable.
Même en dessous de 300 degrés le problème se produit... Pour une pièce à moins de 1€ il ne fallais pas en attendre plus, mais là c'est de l'argent mis directement à la poubelle. Utilité : 0. J'en avais commandé 5, les 5 sont à la poubelle avec tous les contacts déchaussés...

Signaler un abus

Merci pour votre avis sur notre boutique. Nous sommes toujours heureux des retours clients, positifs ou négatifs. Cependant, dans ce cas particulier, Bien que nous souhaitions en aucun cas mettre en doute votre professionnalisme ou la qualité de votre fer à souder, au vu de problème rencontré cela semble bien être un problème de température trop élevé. D'autres clients soudent sans problème la véroboard :
Voir cet article : http://www.robot-maker.com/shop/blog/29_Realiser-ceinture-capteurs-ultrasons.html ou encore ici : http://www.robot-maker.com/forum/topic/11106-mon-robot-humanoide-13-dof-cest-emile/page-2#entry78800 .

Alors certes nous confirmons que ce produit n'est pas de qualité " professionnelle " ( les pads ne sont pas étamés, il n'y a pas de vernis épargne et c'est du simple face ... ) mais ce produit est utilisable, et personnellement je l'utilise aussi sans rencontrer le moindre problème ...

La prochaine fois que je l'utilise je fais une vidéo youtube et je la met sur la fiche produit...

Quoi qu'il en soit merci pour votre retour qui permettra sans doute d'aider d'autres clients =)

Réponse du responsable de la boutique le 21 Avr. 2018
