Description :
Avec la LED RGB, mettez de la couleur dans vos projets lumineux !
Une LED (Light-Emitting Diode ou diode électroluminescente en français) est comme son nom l'indique, une diode qui a la particularité d'émettre de la lumière lorsqu'un courant la traverse. La lumière ainsi émise peut être de différentes couleurs. Il existe des LEDs rouges, des vertes, des bleues, des oranges, des jaunes, des blanches et plus encore.

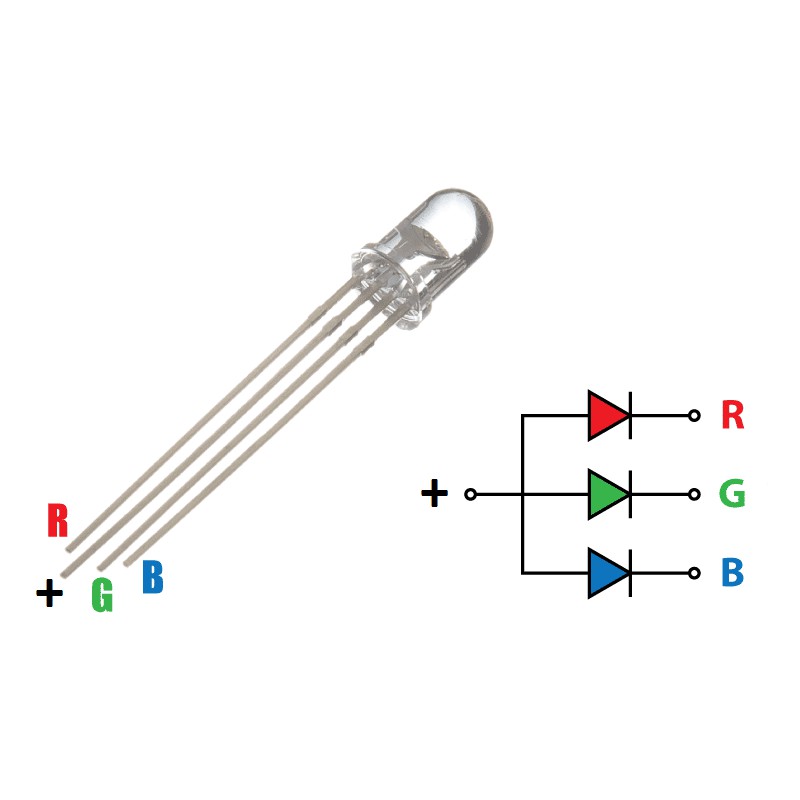

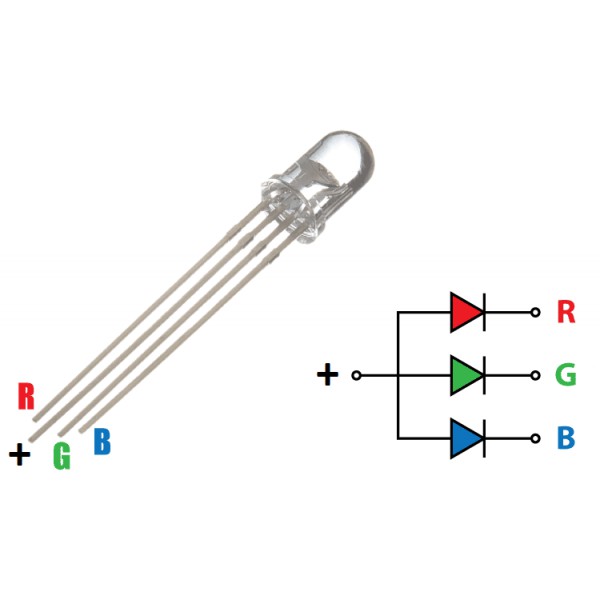

Contrairement aux autres LEDs qui sont généralement des dipôles et ont donc deux pattes, la led RGB possède quatre pattes car la LED RGB n’est pas une simple LED mais un assemblage de 3 LEDs de trois couleurs différentes combinées dans un seul et même boitier : Une LED rouge (Red), une LED verte (Green) et une LED bleue (Blue) pouvant chacune être allumée indépendamment avec un niveau de luminosité différent.
Ainsi, grâce à cette combinaison de 3 couleurs il est possible de créer tout un panel de couleur en jouant sur l’intensité lumineuse de chacune de ces trois couleurs. Il est possible d’avoir différentes nuances de bleu, en mélangeant le bleu et le vert, différentes nuances de jaune et d’orange en mélangeant le rouge et le vert, différentes nuances de rose et de violet en mélangeant le Bleu et le rouge et même du blanc en mélangeant les 3 couleurs.
Il existe deux types de LED RGB.
LED à cathode commune ou à anode commune.
Rappel :
De base une diode est un dipôle constitué d'une anode et d'une cathode.
Pour allumer la LED qui est un élément polarisé, il est nécessaire de les brancher respectivement sur le (+) et le (-). Dans le cas contraire la LED ne s’allumera pas.
Pour relier 3 LEDs ensemble, pour des raisons de commodité, on peut donc soit les relier par les cathodes, soit par les anodes. D’où les appellations cathode commune et anode commune.
Dans les deux cas la patte la plus longue est la patte commune.
De manière générale, pour toute vos LEDs, il est conseillé de brancher une résistance en série afin de limiter le courant qui la traversera. Cette remarque est aussi valable pour les LEDs RGB. Sans cette résistance, vous risquez de réduire la durée de vie de votre LED voir même de la rendre hors d'usage.
Des résistances de l’ordre de la centaine d’ohm (exemple 220 ohm) sont recommandées pour une explication théorique sur la valeur de la résistance utilisée.
Si vous souhaitez avoir une LED RGB avec une couleur fixe définie, vous pouvez jouer sur la luminosité de cette LED en variant la résistance utilisée. Vous pouvez par exemple utiliser des potentiomètres. (lien vers les potentiomètres).
Les cartes Arduino possèdent des sorties PWM qui permettent un contrôle plus simple de la luminosité voulue.
Vous souhaitez utiliser une Arduino pour faire varier la couleur de vos LEDs avec un programme ? Rien de plus simple ! Apprenez comment utiliser les sorties PWM de votre carte Arduino pour faire fonctionner cette LED RGB :

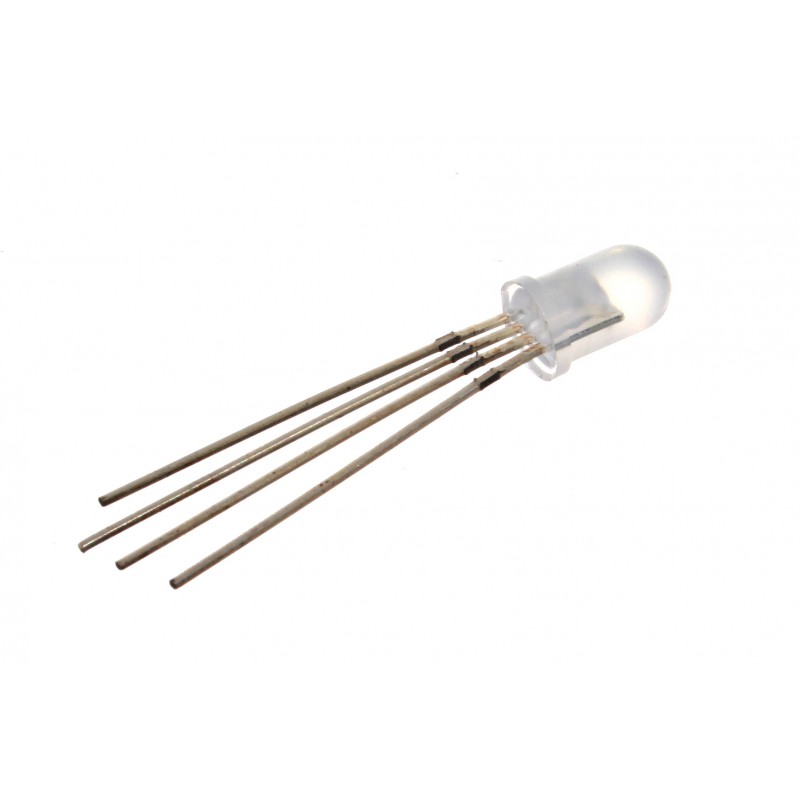

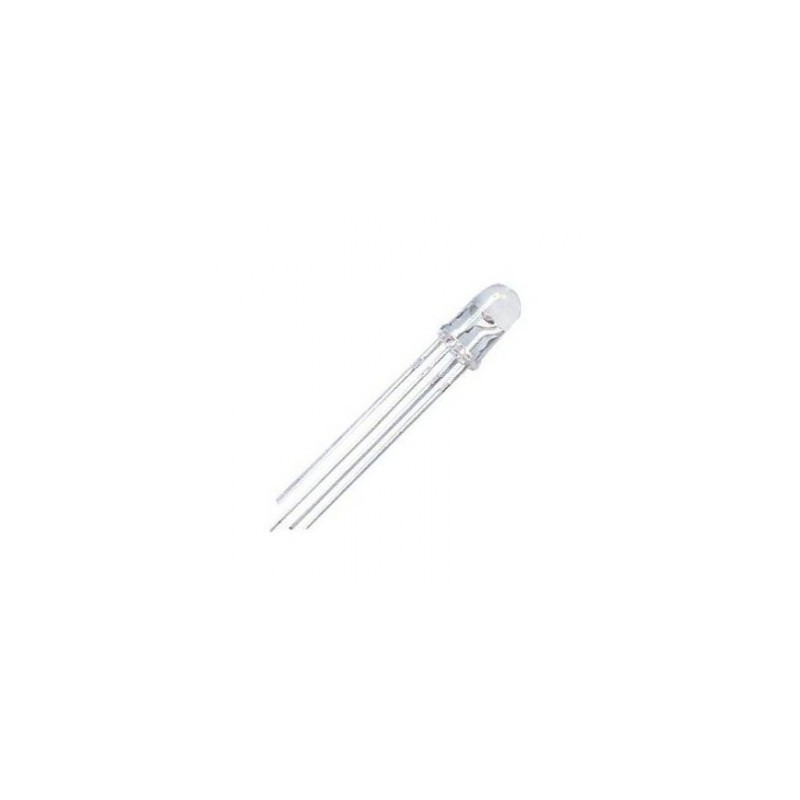

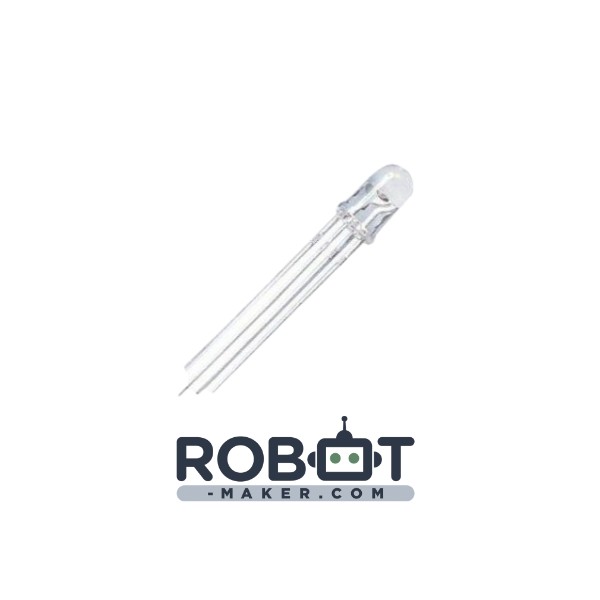

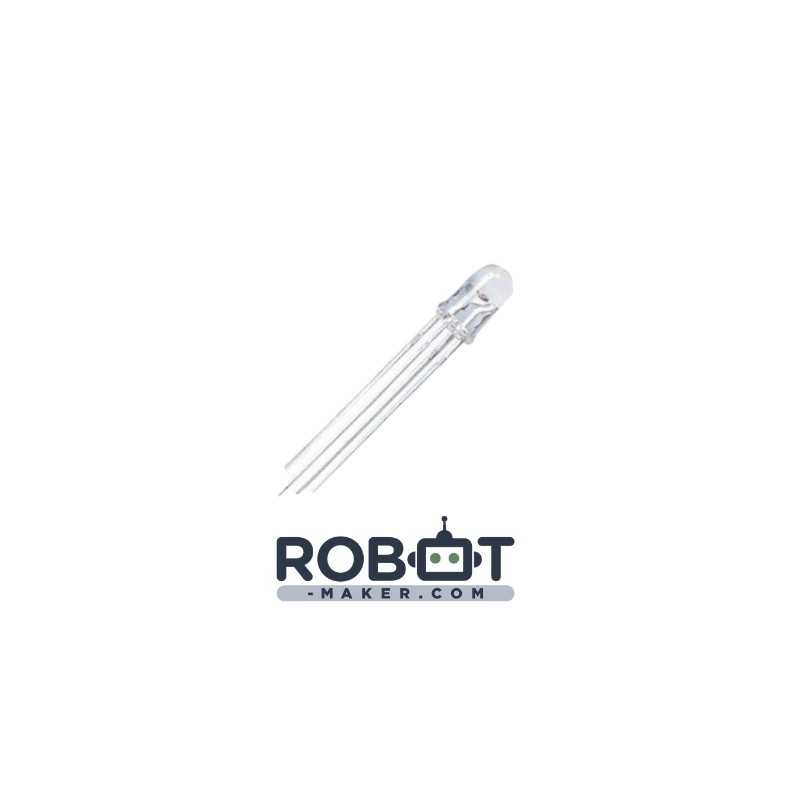

Caractéristiques techniques :
- Diamètres : 5mm
- Nombre de pattes : 4
- Type : anode commune
- Tension LED rouge : 1.93 V
- Tension LED verte : 2.79 V
- Tension LED bleue : 2.88 V
- Courant : 0.022 A
Exemples d’utilisation :
Au-delà de juste permettre de faire du tuning sur vos robots haut en couleurs et de mettre une ambiance de folie tout en lumière, les LEDs RGB sont idéales pour servir de témoins lumineux bien plus expressifs et intuitifs qu’une simple LED.

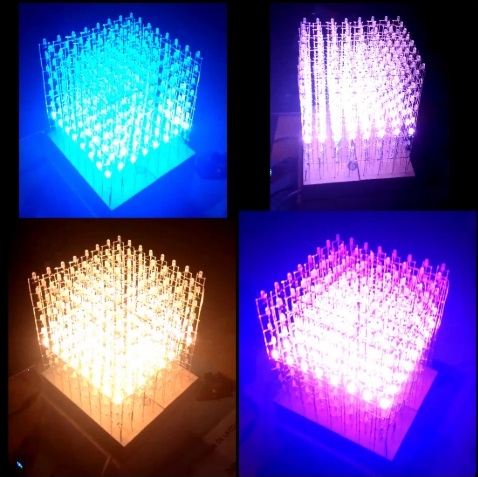

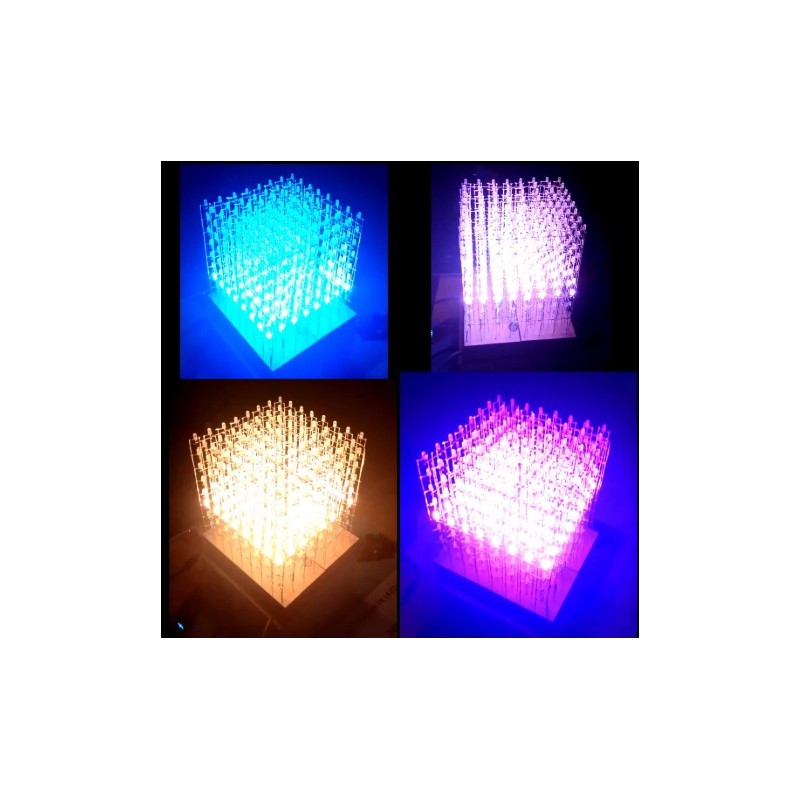

Photos d’un cube de LEDs RGB composé de 8 * 8 * 8 = 512 LEDs :
Ils peuvent par exemple servir d’yeux pour vos robots qui peuvent ainsi transmettre des « émotions » ou bien décrire le mode de fonctionnement en cours simplement en changeant de couleur.
La couleur d’une LED RGB peut aussi donner une valeur. Pourquoi ne pas imaginer un thermomètre lumineux, qui vire vers le bleu quand il fait trop froid, vers le rouge quand il fait trop chaud et qui reste au vert quand on a atteint la température idéale ?
