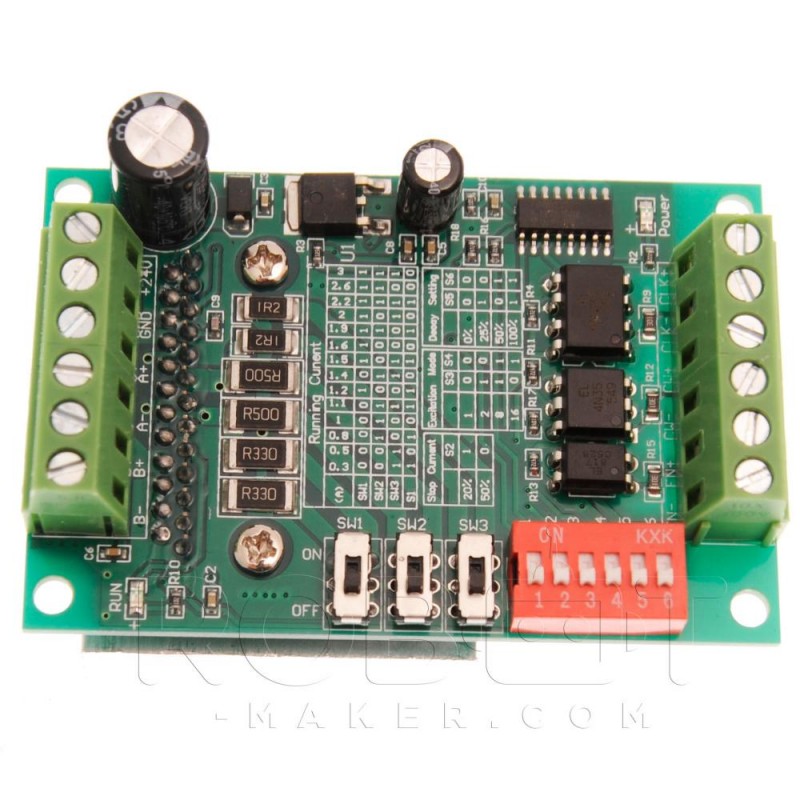

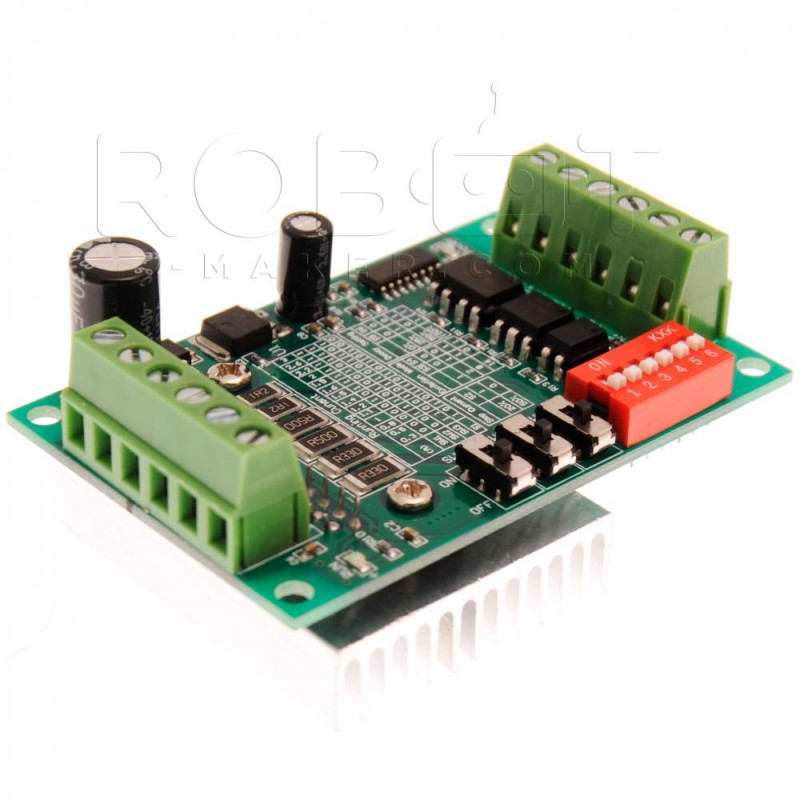

Driver de moteur pas à pas TB6560 3A
Driver pour pilotage de moteur pas à pas.
Attention : dernières pièces disponibles !
En savoir plus
Description :

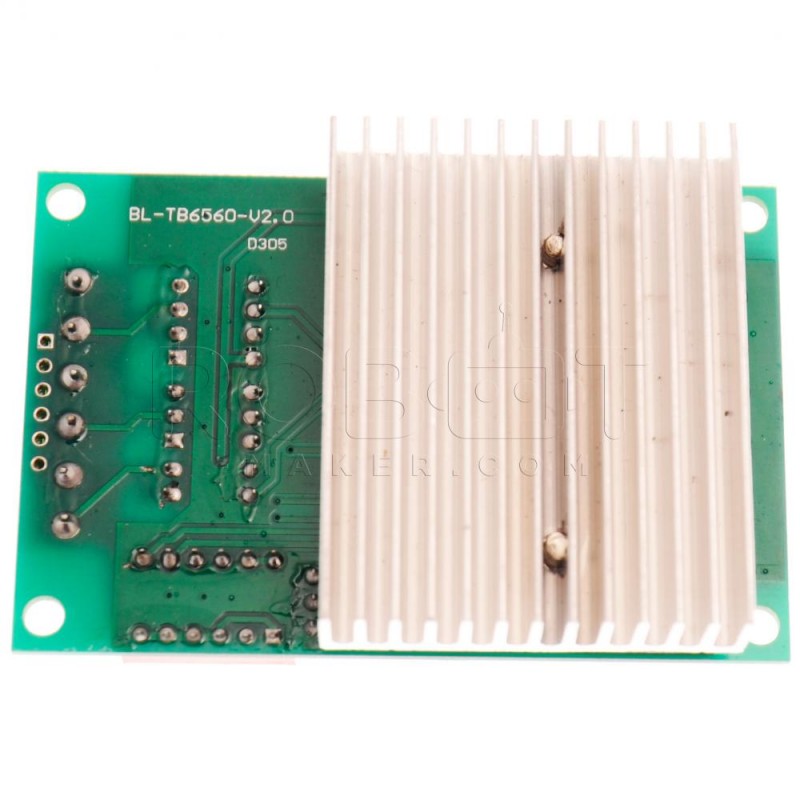

Équipé d'un large dissipateur thermique, ce driver de moteur pas à pas permet de piloter un moteur pas à pas consommant jusqu'à 3A par phase avec à minima 2 fils donnant les informations d'avance et de direction.
De plus, cette carte est équipée de dip switch permettant un réglage aisé et pratique des différents paramètres de pilotage du moteur dont le courant par phase et la méthode d'excitation pouvant en théorie aller jusqu'à du 16ème de pas. Cependant en pratique, il est préférable de piloter le moteur en 8ème voir en quart de pas.
Les 3 entrées de la cartes sont protégées par 3 optocoupleurs et peuvent être connectées aussi bien en cathode commune qu'en anode commune si on veut inverser la logique de fonctionnement.
Caractéristiques techniques :
- Alimentation : 10-35 Vcc
- Niveau logique : 5V , ( 3.3V compatible) .
- Courant : Réglable jusqu'à 3A.
- Micro-stepping : Oui, réglable. Pas entier, 1/2 pas, 1/8 pas et 1/16 pas.
Exemple d'utilisation :
Ce produit a été testé par Ashira (membre du forum des Makers) sur le fil dédié au test du driver de moteur pas à pas TB6560 3A
Vidéo de test du driver avec un moteur Nema 17
Liens utiles :
Vous pouvez télécharger la Datasheet simplifiée.
Vous avez besoin d’aide ? Des questions ? Venez nous poser des questions via le forum associé !
