Description :

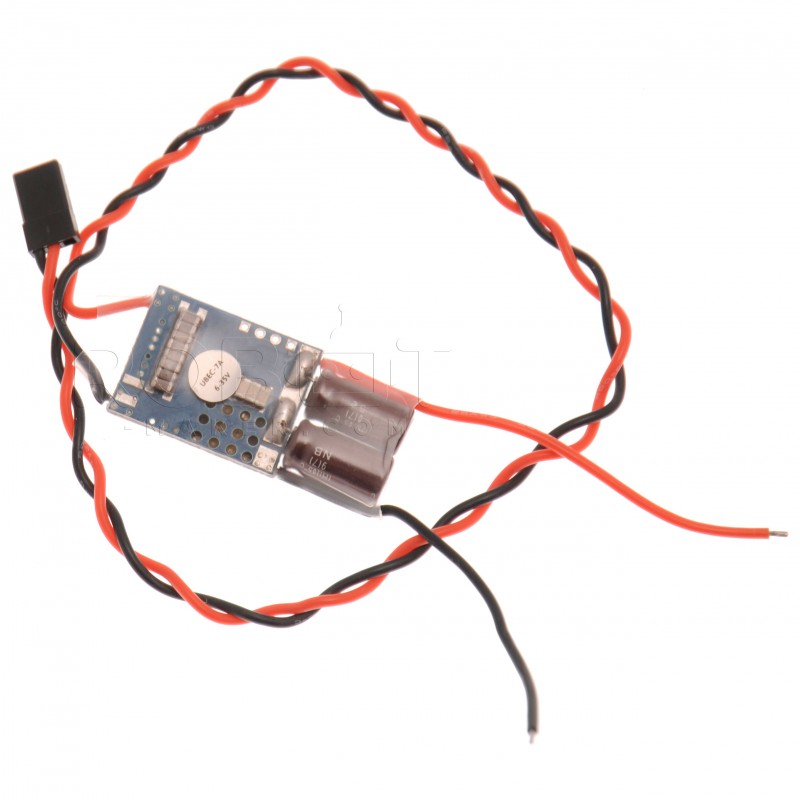

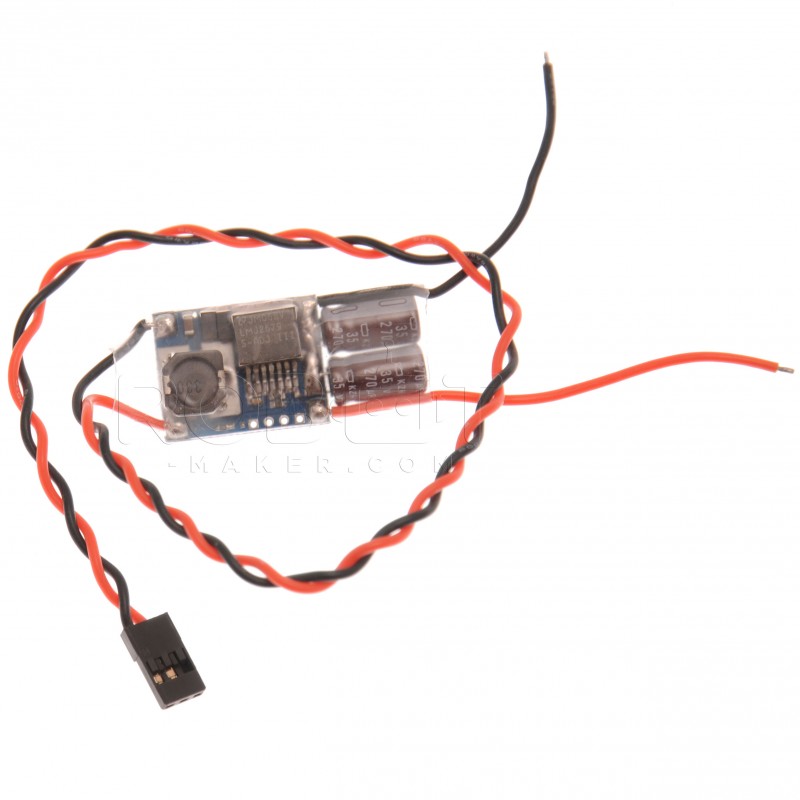

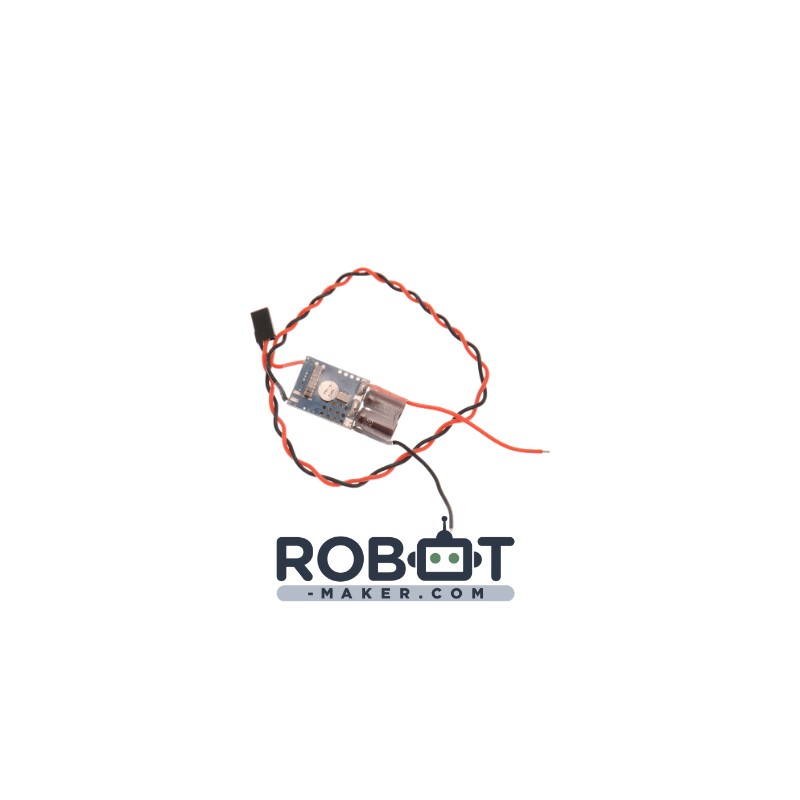

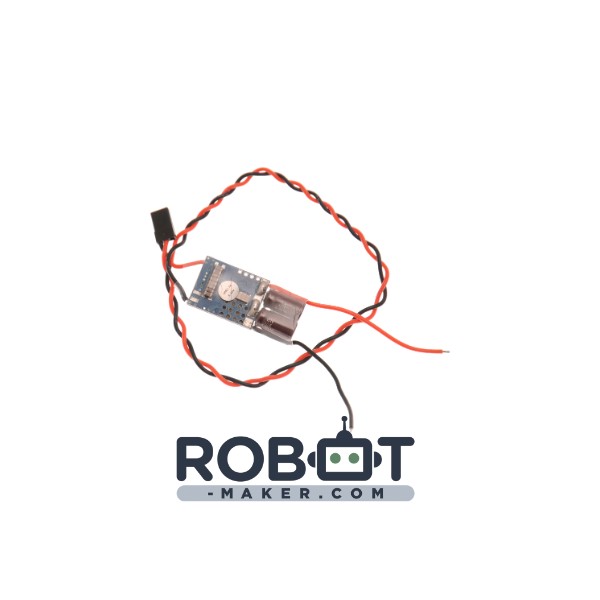

Il s'agit d'une carte basée sur un lm2679-ADJ de Texas Instrument (voir datasheet).
Ce composant intègre une régulation en courant réglable via une résistance, réglé ici à 7A avec une résistance de 4.7KΩ.
7A est le courant maximum admissible par le composant. Il est recommandé de ne pas rester à 7A de manière prolongée sans ajout de moyens de dissipation thermique supplémentaires ( ventilateur ).
Il s'agit à l'origine d'un Ubec pour le modélisme, c'est pour cela que l'on retrouve la version ajustable du composant présente dans la carte avec deux résistances qui règlent la sortie du convertisseur à environ 5.5V. Cela permet de donner un peu plus de pêche à des servomoteurs par exemple, mais cela fonctionne très bien pour alimenter un RPI et des Arduinos.
C'est un produit de très bonne facture, le composant est monté de sorte à ce que la carte fasse elle même office de radiateur ( trou dans le PCB pour faciliter l'échange thermique au dos du cms etc )
Idéal pour alimenter des servomoteurs ou tout autre montage gourmant en 5V comme Raspberry Pi, Odroid etc.
Vous pouvez aussi facilement hacker ce convertisseur en retirant les deux résistances qui règlent le voltage et les remplacer par un potentiomètre afin d'en faire un super convertisseur réglable 7A...
Liens utiles :
Rapport de test du produit réalisé par jekert ici.
Vous avez besoin d’aide ? Des questions ? Venez nous poser des questions via le forum associé !
