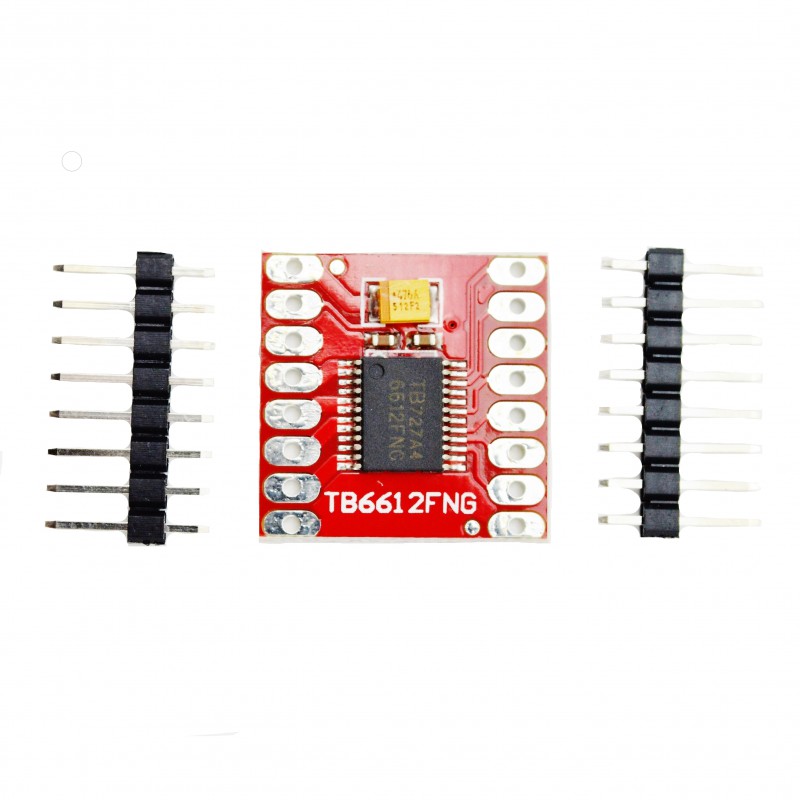

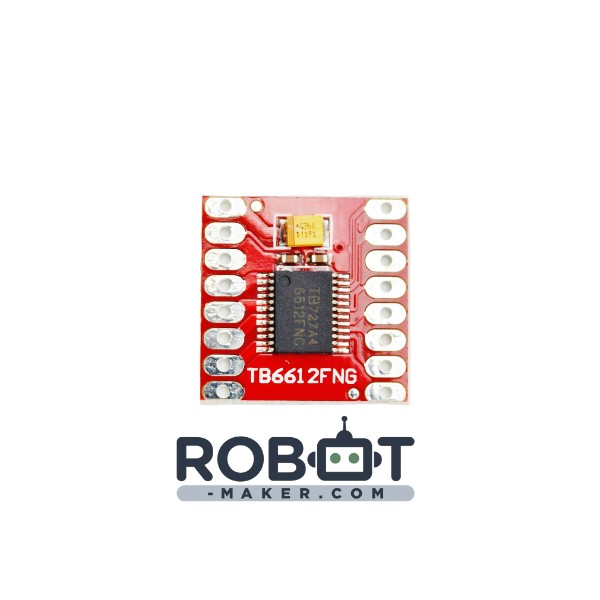

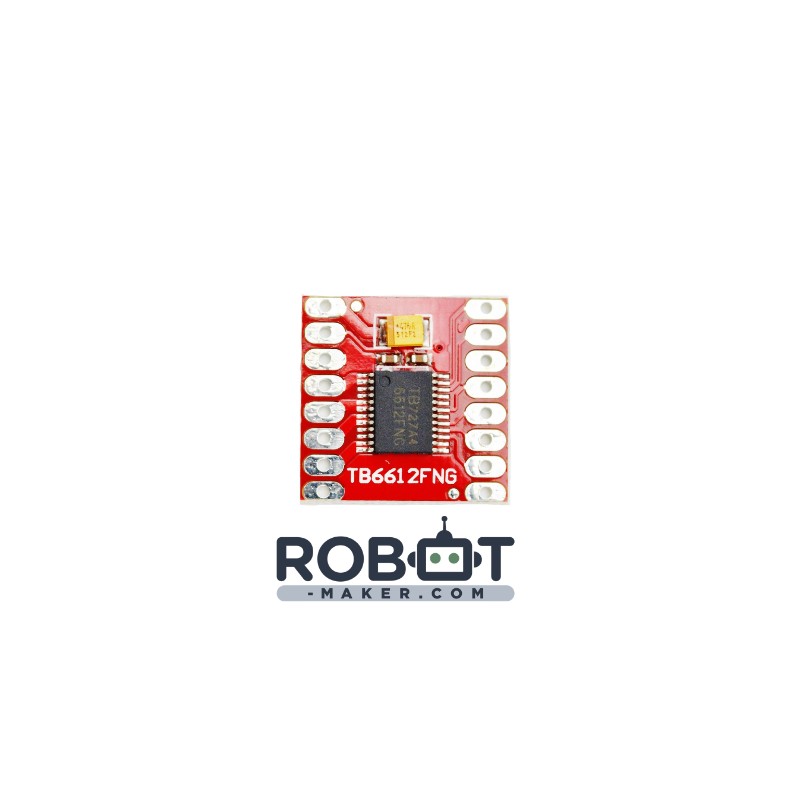

Driver de moteur CC TB6612FNG

Description :

Le driver TB6612FNG est un driver pour moteur CC. Il possède un pont en H permettant de contrôler le sens de rotation du moteur.

Ce driver permet de piloter jusqu'à 2 moteurs CC en vitesse et sens de rotation.

Caractéristiques techniques :

• Moteurs pilotables : 2
• Courant de sortie : 1A continu par canal et 3A en pointe
• Tension du/des moteur(s) : 4.5V à 13.5V
• Dimensions : 21 * 15 * 3mm

Exemple d'utilisation :

Nous allons voir comment piloter un moteur avec une Arduino.

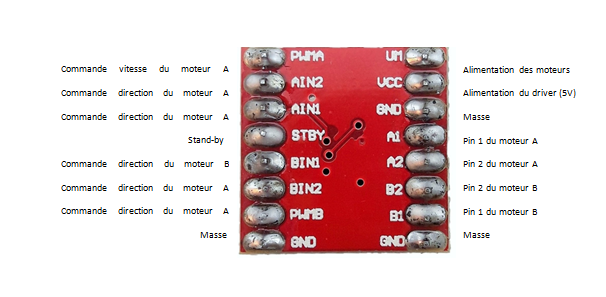

Ce qu'il faut savoir sur les connexions de ce driver :

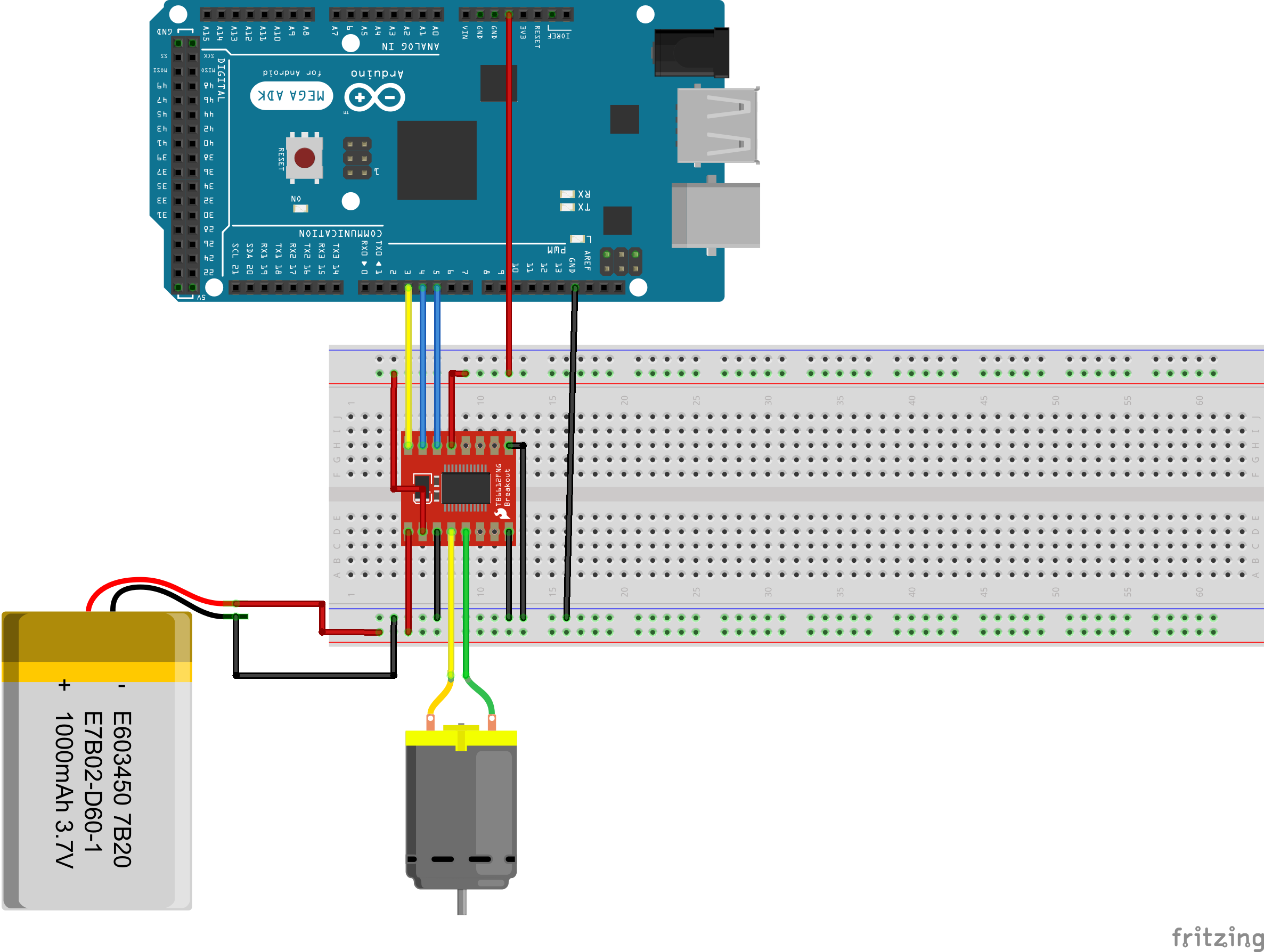

Pour faire fonctionner votre moteur voici comment vous allez le brancher.

Et voici un exemple de code qui fait tourner le moteur dans un sens puis dans l'autre avec des vitesses différentes.

Liens utiles :

Si vous ignorez ce qu'est uint8_t  ou si vous souhaitez en savoir plus sur ce type de variable, je vous invite à lire ce tutoriel.

N'hésitez pas à donner vos retours sur nos produits ou à poser des questions sur ceux-ci.
