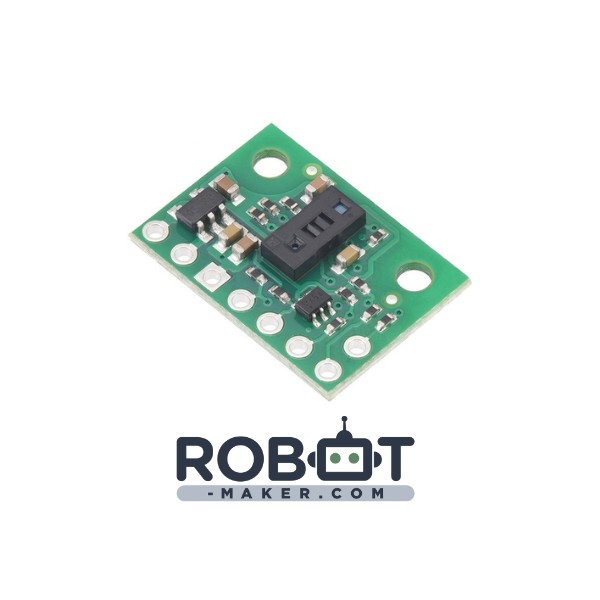

VL53L7CX Capteur de distance Temps de vol 8x8

Description:

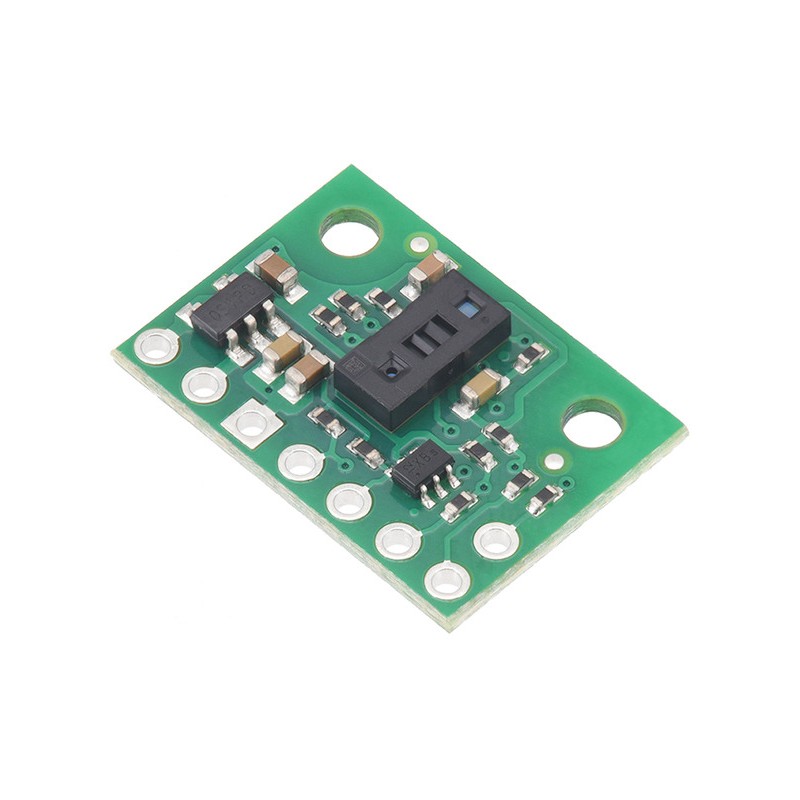

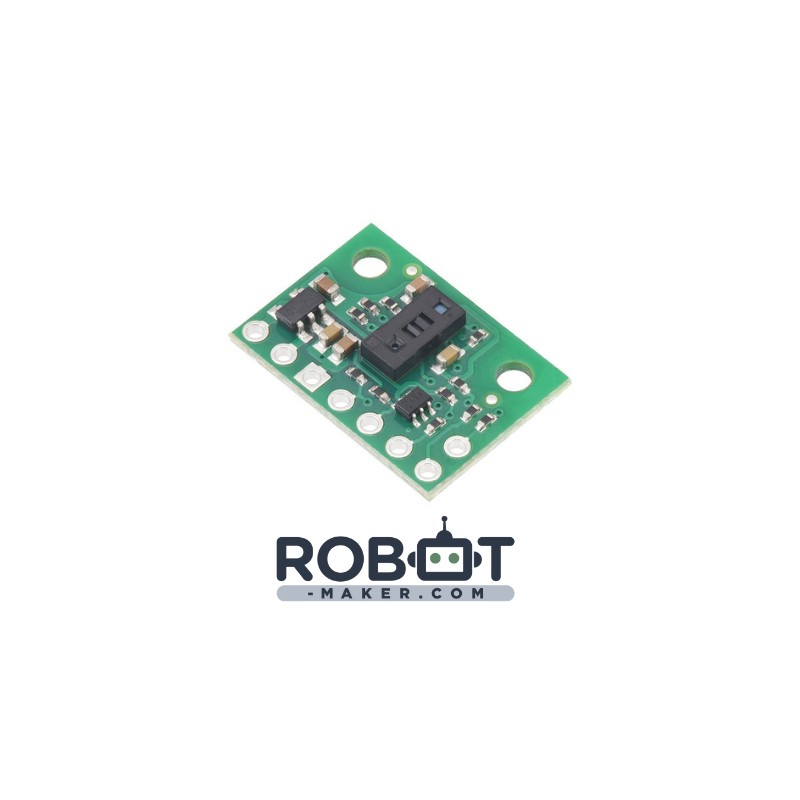

Ce capteur est une carte de support/démarrage pour le capteur de télémétrie laser VL53L7CX de ST, qui offre une mesure rapide et précise jusqu'à 3.5m via une interface numérique I2C. Il dispose d'un champ de vision carré extra-large de 60°x60° (diagonale de 90°) et une sortie de télémétrie multizone. Il peut mesurer des distances absolues de plusieurs cibles simultanément sur plusieurs zones. Il fournit suffisament de données pour établir une carte en relief avec une résolution pouvant atteindre 8x8.

Le VL53L7CX est en fait un minuscule système lidar autonome doté d'un laser intégré de classe 1 de 940 nm, invisible et sans danger pour les yeux. Contrairement aux capteurs IR conventionnels qui utilisent l'intensité de la lumière réfléchie pour estimer la distance d'un objet, le VL53L7CX utilise la technologie FlightSense de ST pour mesurer précisément le temps nécessaire aux impulsions de lumière laser infrarouge émises pour atteindre les objets et être renvoyées vers un détecteur. Cette approche garantit des mesures de distance absolues indépendantes des conditions d'éclairage ambiant et des caractéristiques de la cible (couleur, forme, texture et réflectivité), bien que ces conditions externes affectent la portée maximale du capteur.

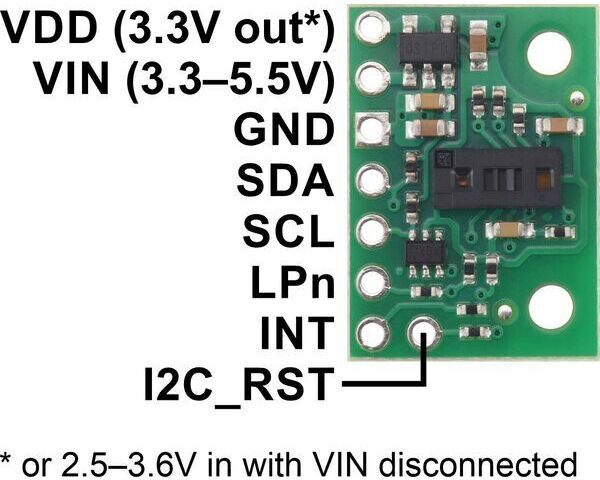

Les mesures de portée sont disponibles via l'interface I²C (TWI) du capteur, qui est également utilisée pour configurer les paramètres du capteur. De plus, le capteur fournit trois broches supplémentaires : une sortie d'interruption et deux entrées pour désactiver et réinitialiser l'interface I²C.

Il n'est pas recommandé d'utiliser ce produit avec des MCUs 8-bit. Pour cette utilisation, nous vous conseillons plutôt le VL53L1X Capteur de distance Temps de vol (Time-of-Flight) avec Régulateur de Tension.

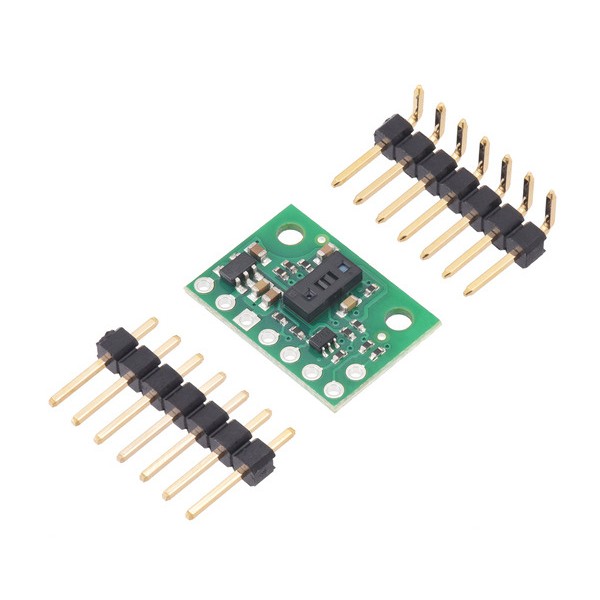

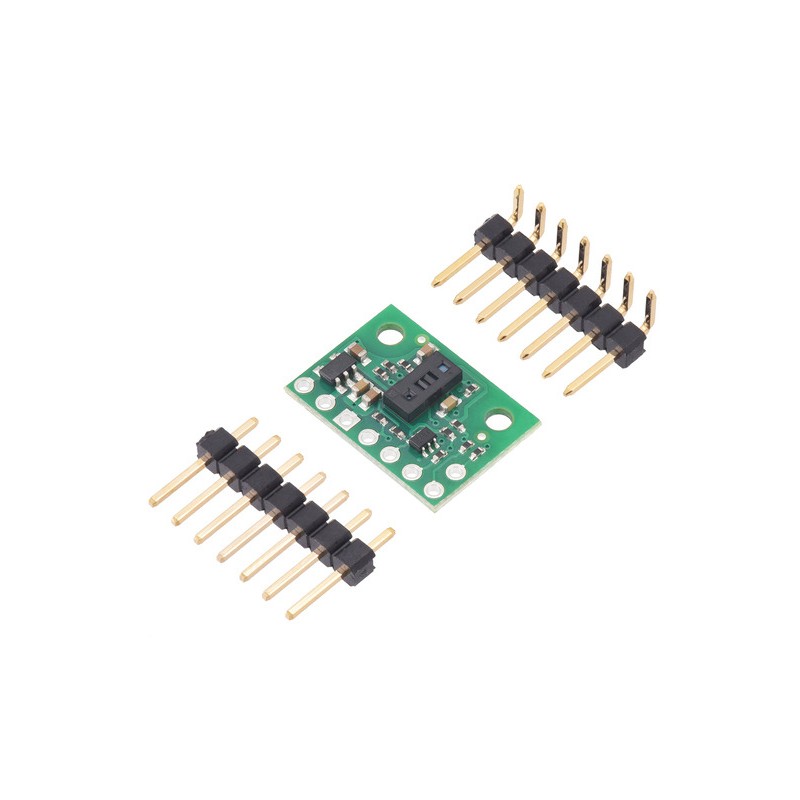

Le pack est composé d'un capteur de distance VL53L7CX avec régulateur de tension, d'une broche mâle droite 1x8 et d'une broche mâle coudée 1x7.

Les broches ne sont pas soudées. Si besoin, demander une prestation client pour le soudage des broches.

Caractéristiques techniques:

• Tension d'alimentation : 2.5-5.5V
• Consommation de courant : 100mA
• Distance minimale de détection : 20mm
• Distance max de détection : 3.5m
• Résolution : 1mm de profondeur, zones de détection 4x4 ou 8x8
• Emetteur laser : VCSEL (diode laser à cavité verticale émettant par la surface) classe 1 de 940nm, invisible, sans danger pour les yeux
• Récepteur : SPAD (diode à avalanche à photon unique)
• Champ de vision complet typique (FOV) :  90° en diagonale, 60° horizontal/vertical
• Format de sortie (I2C) : histogramme
• Compatible avec une breadboard
• Dimensions : 13*18*3mm

Exemple d'utilisation:

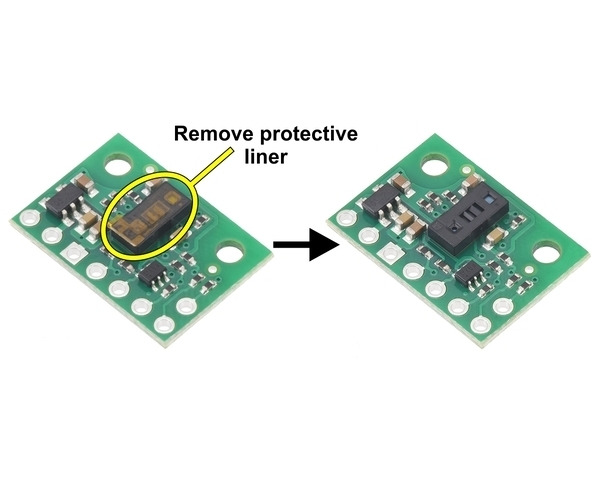

Pensez à enlever le film protecteur recouvrant le capteur IC pour obtenir de meilleures performances de détection !

Liens utiles:

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
