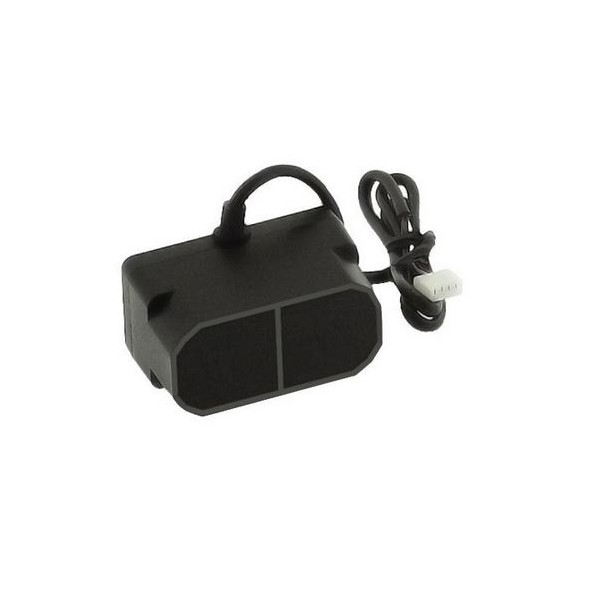

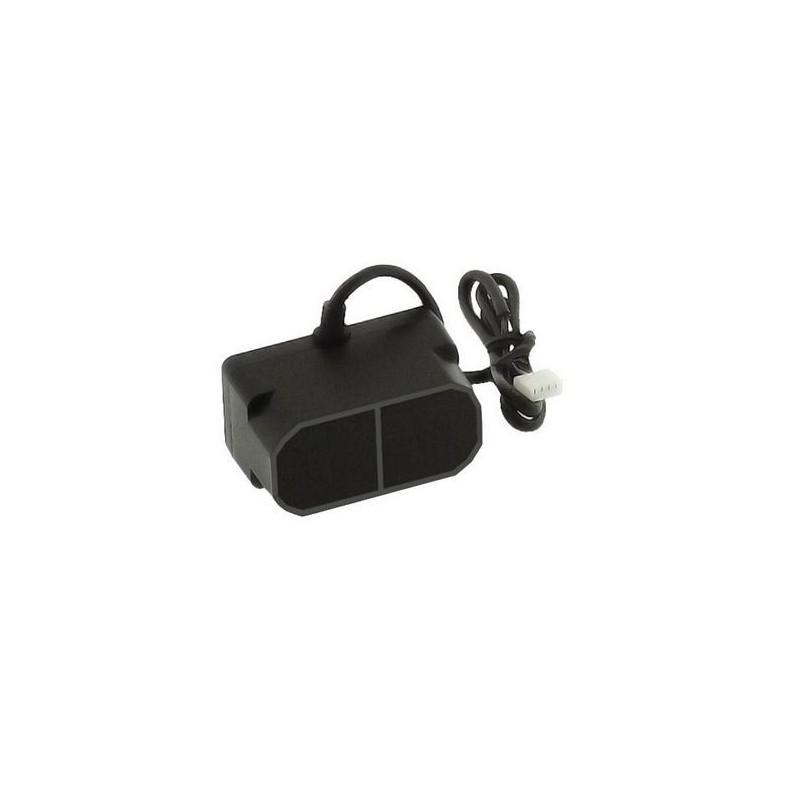

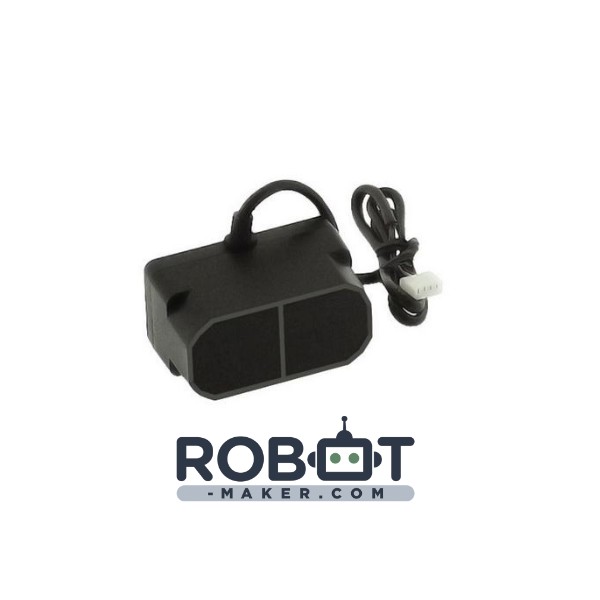

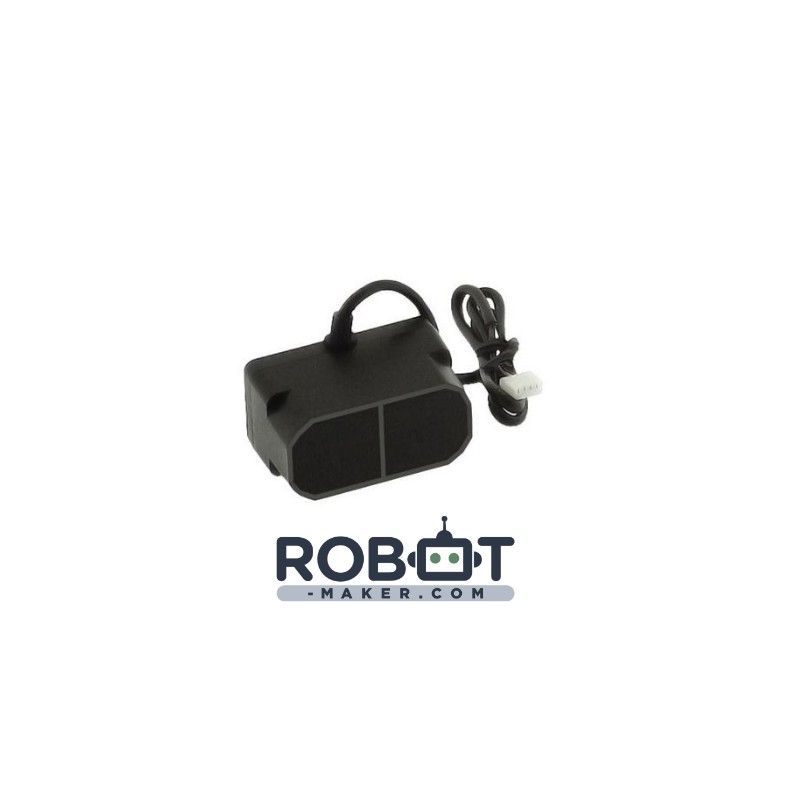

Télémètre TF Mini Plus de BENEWAKE

Capteur de distance TF Mini plus de BENEWAKE pour mesure de distance de 0,1 à 12 m avec communication UART.

Plus de détails

38,00 €

En savoir plus

Description :

Le capteur de distance TF Mini Plus de BENEWAKE est un module miniature de télémètre laser de type LIDAR permettant de mesurer des distances de 0,1 à 12 m.

Le TF Mini-Plus est un capteur très performant. La mesure de distance est basée sur la méthode Time-Of-Flight ce qui permet de mesurer précisément les distances grâce à des impulsions infrarouges qui sont complètement inoffensives pour les yeux, le tout avec une fréquence de mesure très élevée (jusqu'à 1000 Hz) et une faible zone morte (- de 10 cm) avec de très fortes luminosités jusqu'à 70000 lux.

Ce module IP65 est résistant à l'eau, compact, léger, très robuste et économe en énergie.

Ce module est alimenté en 5V mais communique avec un microcontrôleur type Arduino ou compatible via une liaison UART avec un niveau logique de 3.3V.

Remarques : Ce module nécessite l'utilisation d'une carte microcontrôleur compatible avec le niveau logique 3,3 Vcc. L'utilisation directe sur un microcontrôleur avec signal série 5 Vcc endommagera le module Lidar.
Il est toutefois possible d'utiliser ce module sur un microcontrôleur 5 Vcc en intégrant un convertisseur de niveaux logique.

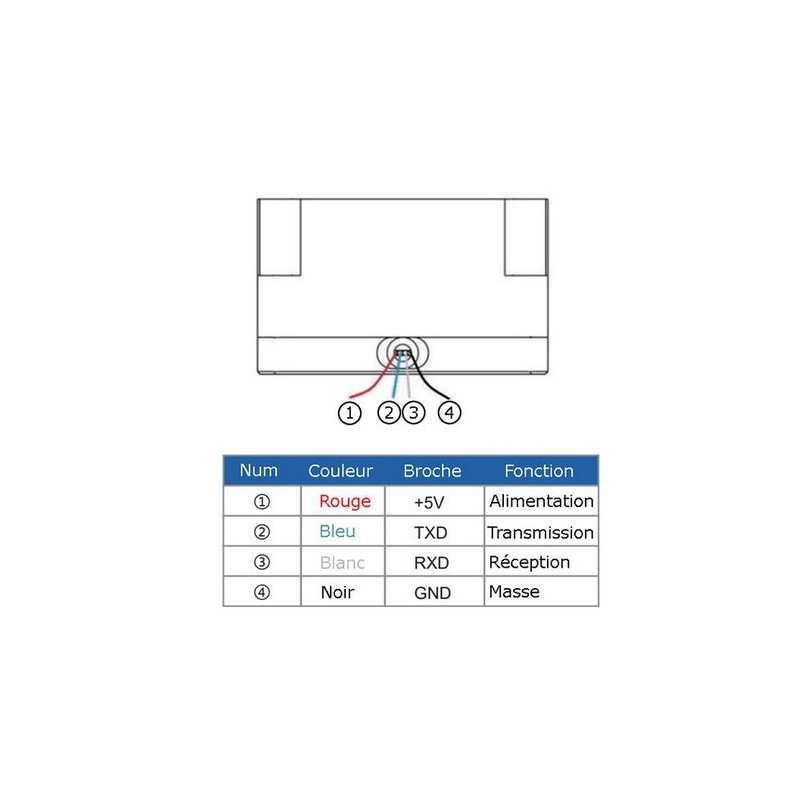

Le module est livré avec un cordon JST 4 broches au pas de 1 mm.

Caractéristiques techniques :

  • Alimentation : 5 Vcc
  • Consommation énergétique : ≤ 110 mA (500 mA en pic)
  • Interface : UART (TTL 3,3 Vcc à 115200 bauds par défaut)
  • Plage de mesure : 10 cm à 12 m
  • Résolution : 5 mm
  • Zone morte : 10 cm
  • Précision : ± 5 cm de 0,1 à 6 m et ± 1 % de 6 à 12 m
  • Fréquence de mesure : 1 à 1000 Hz
  • Longueur d'onde : 850 nm
  • Champ de vision : 3,6 °
  • Indice de protection : IP65
  • Longueur du cordon : 30 cm
  • Type de connecteur : JST 4 broches 1 mm
  • Dimensions : 35 x 21 x 18,5 mm
  • Poids : 11 g

Liens utiles :

Un code d'exemple pour utiliser ce capteur est disponible sur le Test du TF Mini-Plus réalisé par Mike118.
Github de benewake pour le TF Mini plus
