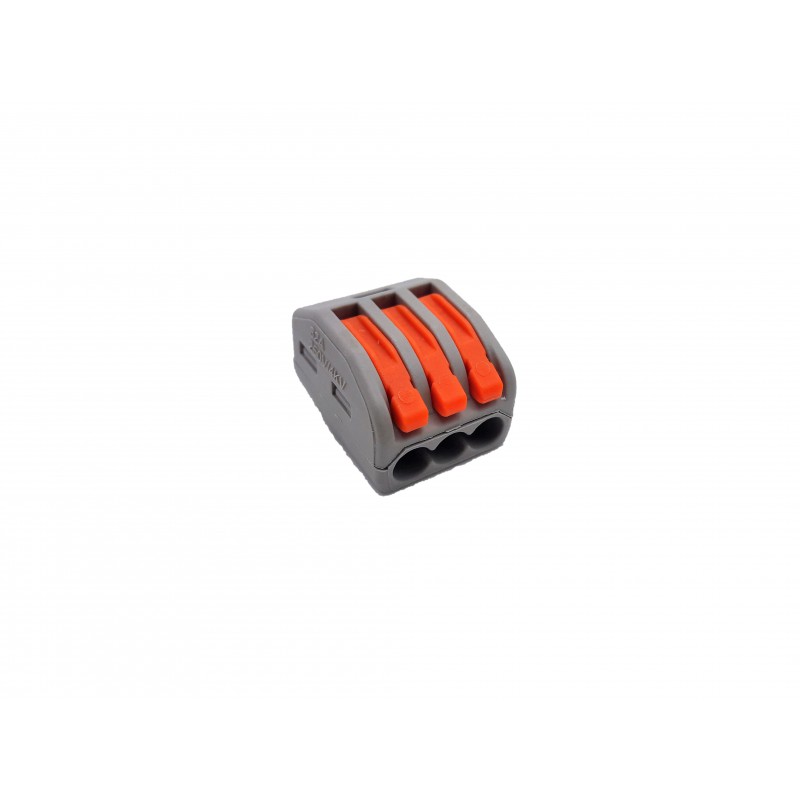

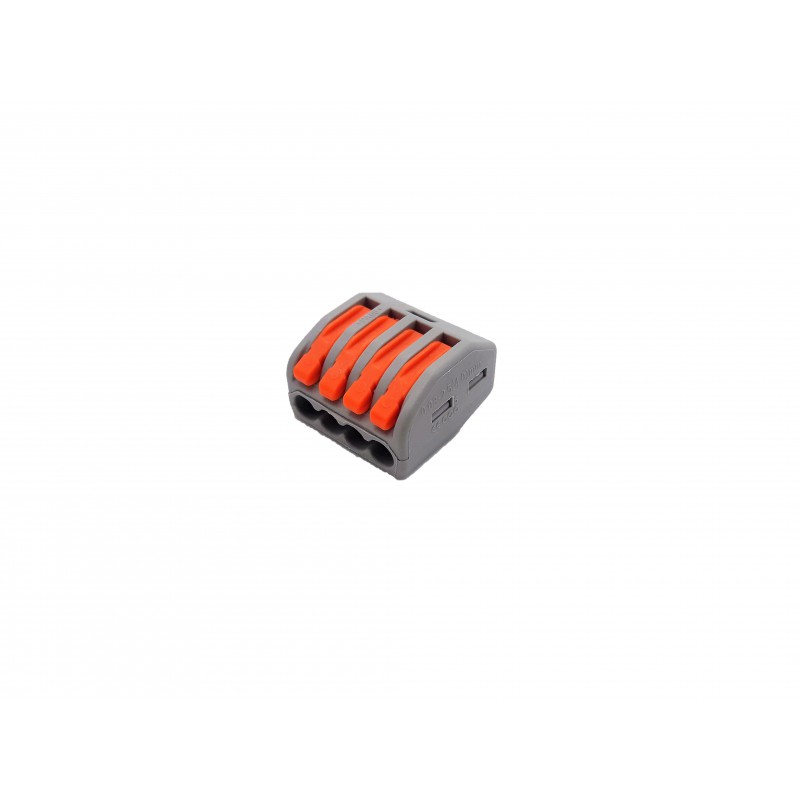

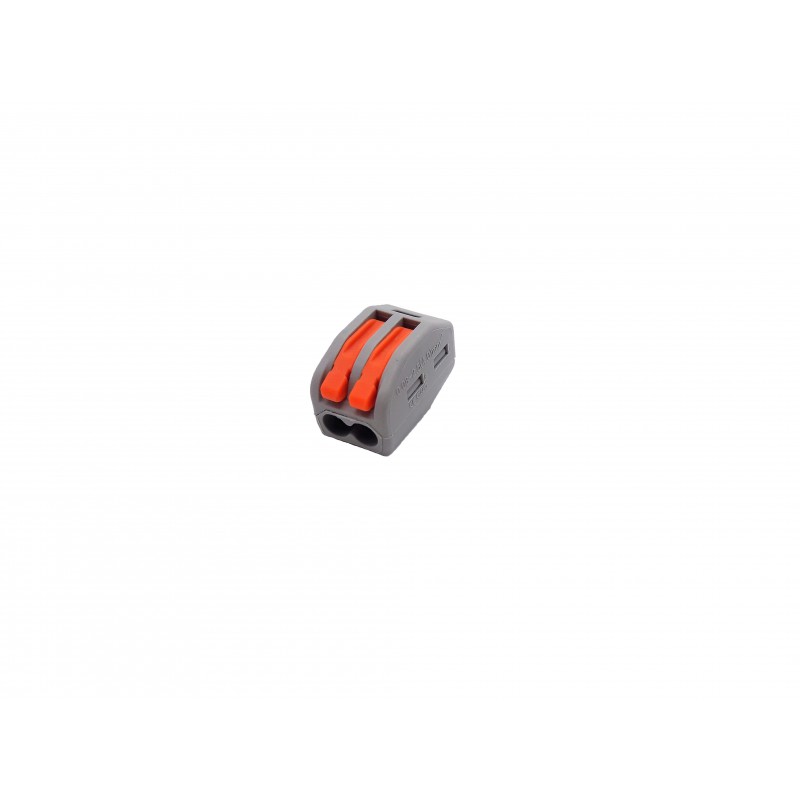

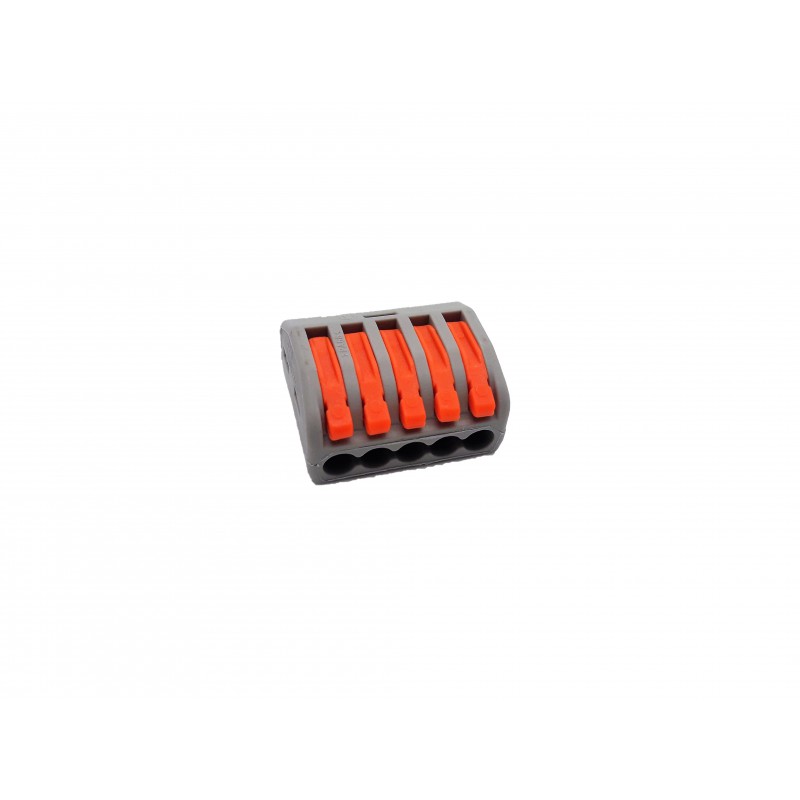

Connecteur Wago série 222

Description :

Le connecteur Wago série 222 est un élément permettant de connecter des fils solides, multibrins ou monobrins de manière rapide et sûre comme des dominos mais sans visserie et sans outil ( voir datasheet fournie ).

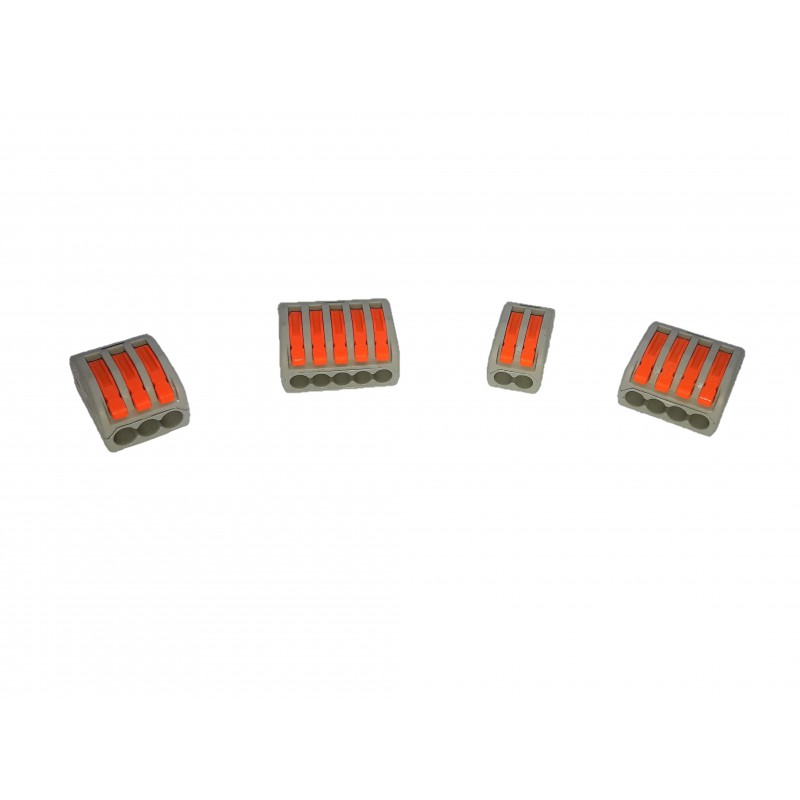

Lorsque vous avez plusieurs connexions nécessitant d’être au même potentiel, vous pouvez utiliser un Wago. Cet élément permet de connecter rapidement de 2 à 5 fils ensemble.

Afin de connecter les fils, le Wago possède de petits leviers oranges permettant de serrer les fils pour les monter et démonter de façon rapide. Il peut supporter jusqu'à 600V 32A.

Un guide de coupe est indiqué au-dessous de connecteur pour le dénudage des fils.

Caractéristiques techniques :

• Nombre de fils pouvant être connectés : 2 à 5 fils
• Dimensions minimales (2 fils) : 12 * 14 * 21 mm
• Dimensions maximales (5 fils) : 25 * 14 * 21 mm

• Courant maximal : 32 A
• Tension maximale : 600 V
• Température de fonctionnement maximal : 85°C
• Tailles de fils :  28 AWG  à  12 AWG
• Matériau :  Polyamide

Liens utiles :

Datasheet Wago

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
