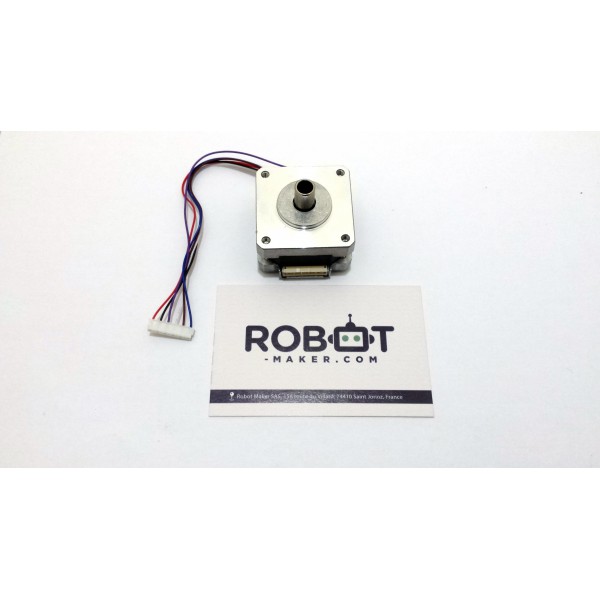

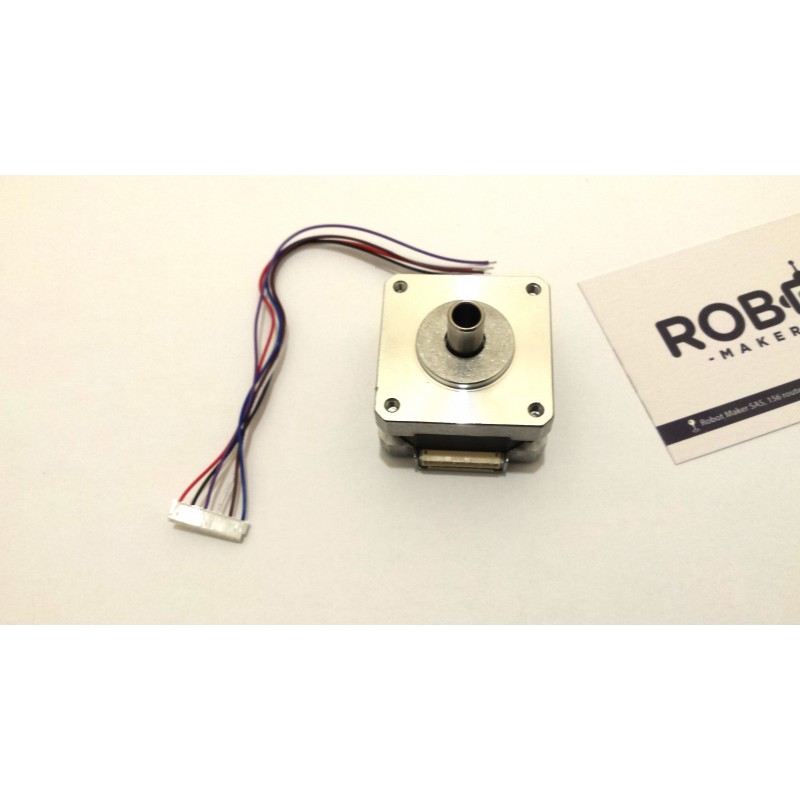

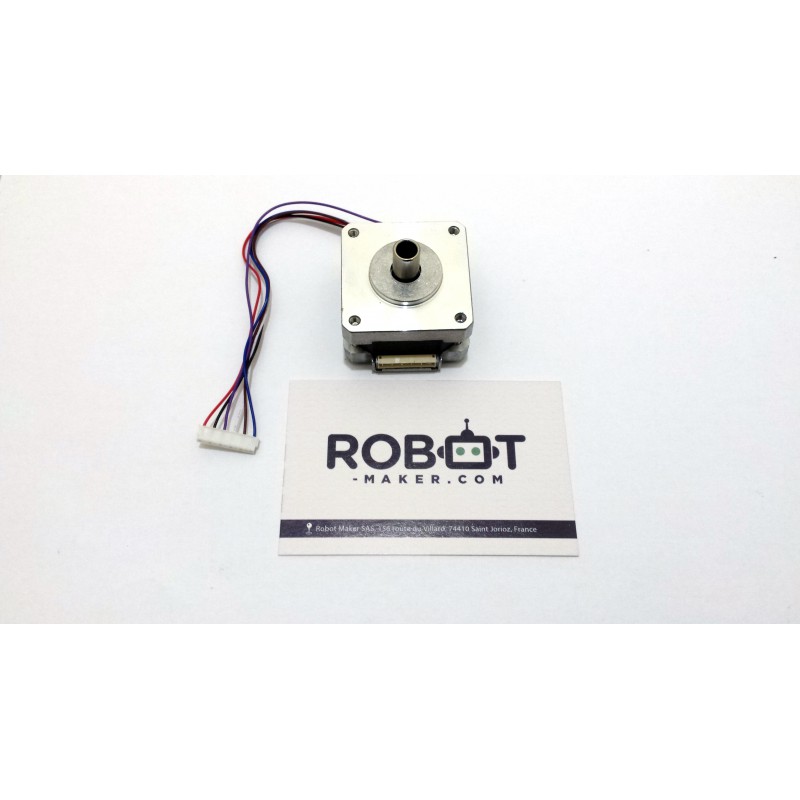

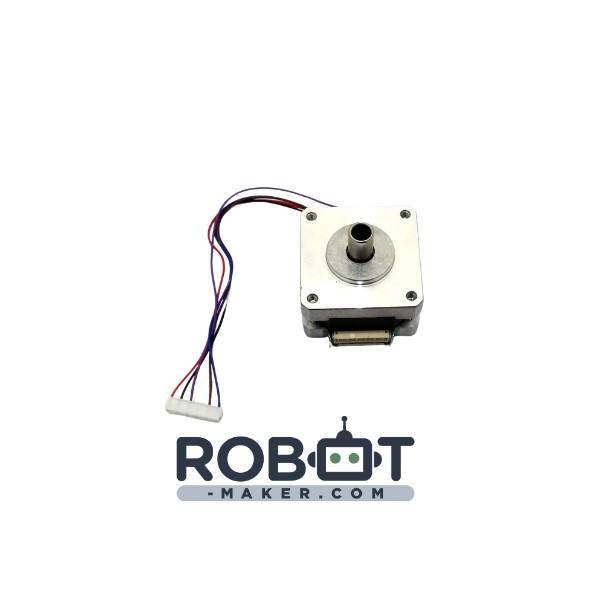

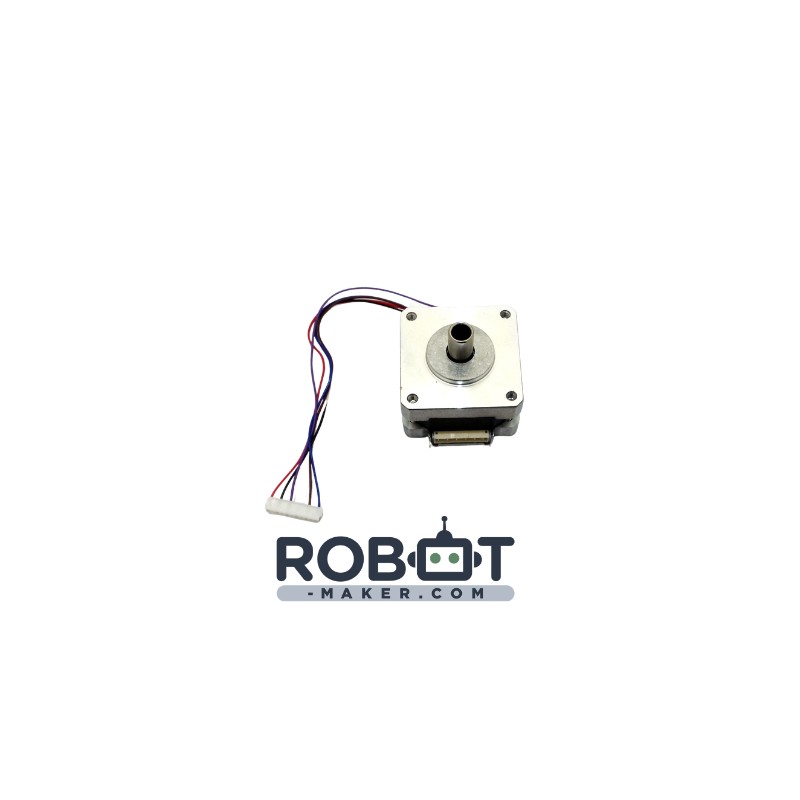

Moteur pas à pas à arbre creux

Description :

C'est un moteur pas à pas unipolaire, qui peut aussi être câblé comme un moteur pas à pas bipolaire.
Le moteur est fournis avec son câble de 140mm de long.

Ce moteur peut être utilisé pour faire un "mini lidar" de portée 2m en le combinant avec le télémètre VL53L0X et le collecteur tournant 6mm et deux pièces imprimées en 3D.

Caractéristiques techniques :

• Dimension du corps du moteur : 39mm*39mm*22mm
• Diamètre extérieur de l'axe : 8mm
• Diamètre du creux au centre de l'axe : 6.15mm
• Longueur de l'axe : 13mm
• Nombre de pas par tours : 200 pas ( 1.8° / pas )
• Résistance interne: 54 ohms par demi bobines, 108 ohm pour une bobine complète.
• Nombres de fils : 5
• Longueur des fils : 140mm
• Puissance : 5W
• Poids: 100g
• Mécanique :

• Câblage :

• Configuration des fils :

commun :  marron.
A :Rouge
B :Violet
C :Blanc
D :Bleu
NC : Noir ( Non connecté )

• Configuration Bipolaire :

A+: Rouge
A- : Violet
B+: Blanc
B- : Bleu

Commun : Marron => Non utilisé
Noir : Non connecté => Non utilisé

Liens utiles :

Test du moteur pas à pas à arbre creux de diamètre intérieur 6mm par Ashira
