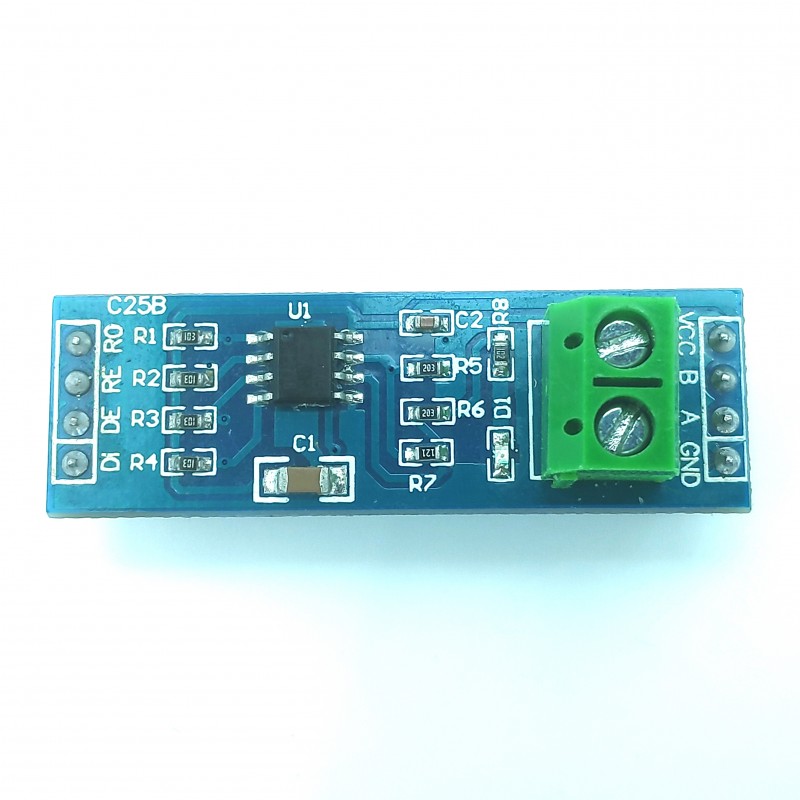

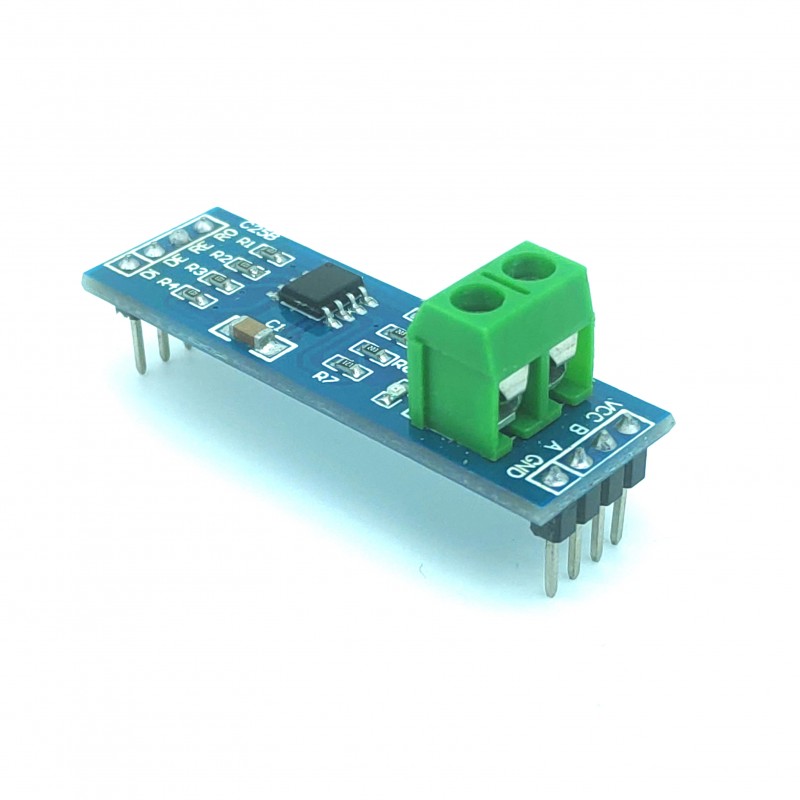

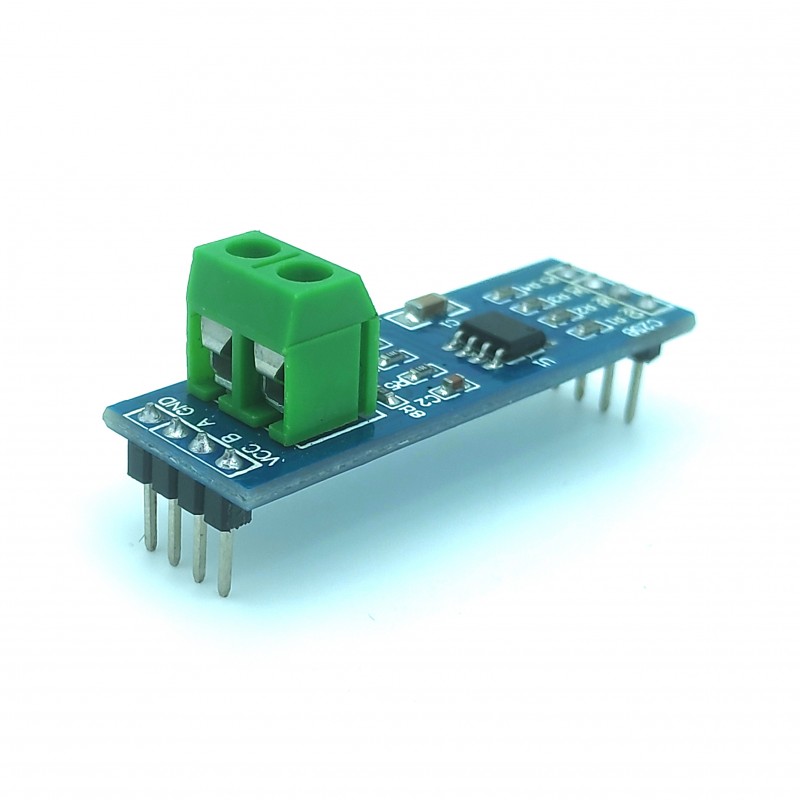

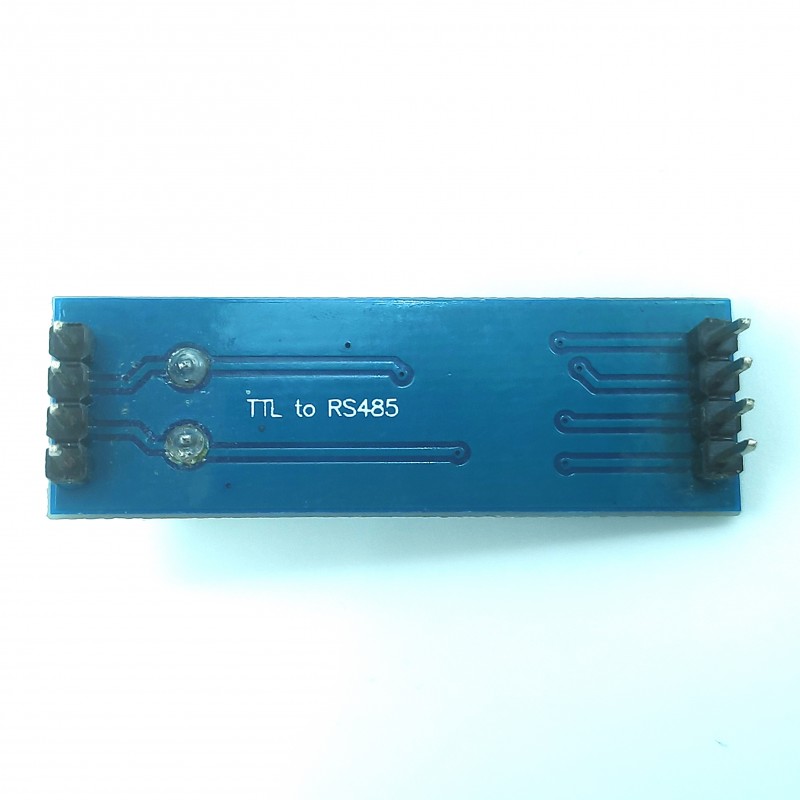

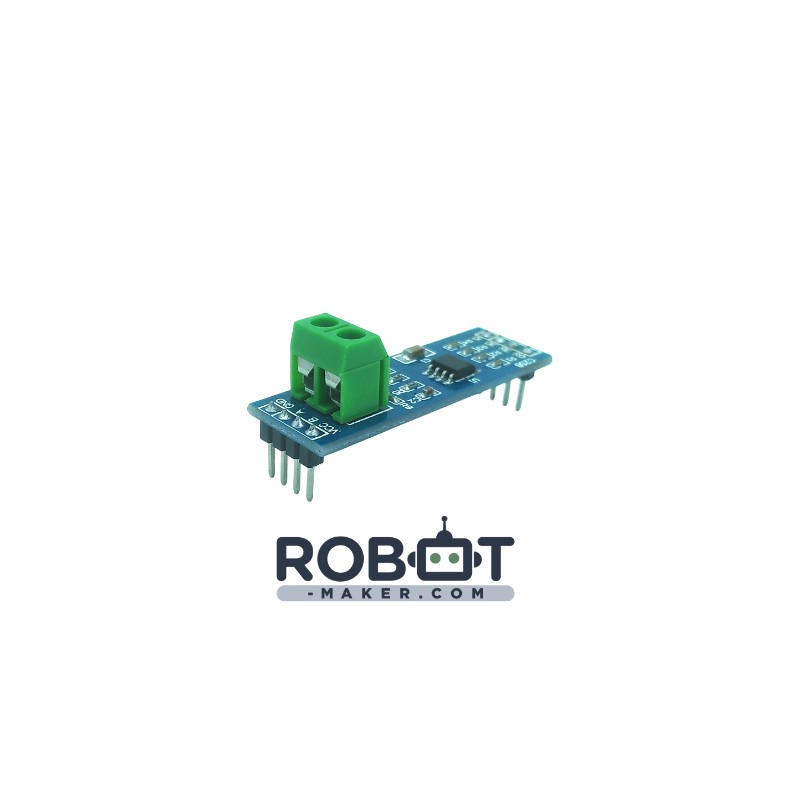

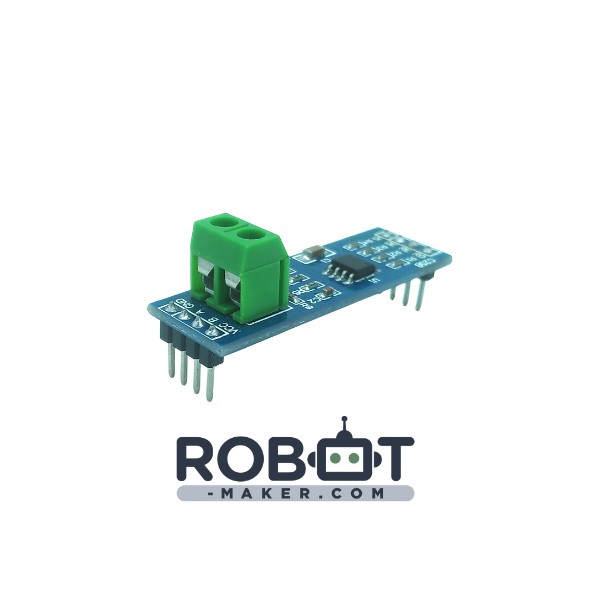

Convertisseur TTL/RS485

Description :

Ce convertisseur est une carte prenant en entrée des données en UART et qui les converties en données RS485 half-duplex, cela permet notamment de piloter avec une Arduino ou une Raspberry PI des servomoteurs utilisant un protocole RS485 en half-duplex (type SMS) tel que le SM45BL et le SM120BL de la marque Feetech ou tout autres capteurs utilisant le RS485.

Attention : Ce module peut ressembler à un driver de moteur mais il n’en est rien, en effet ce module ne gère que la communication entre la carte et la chaine de moteur il ne module pas l’alimentation des moteurs, celle-ci doit donc provenir d’une source extérieure.

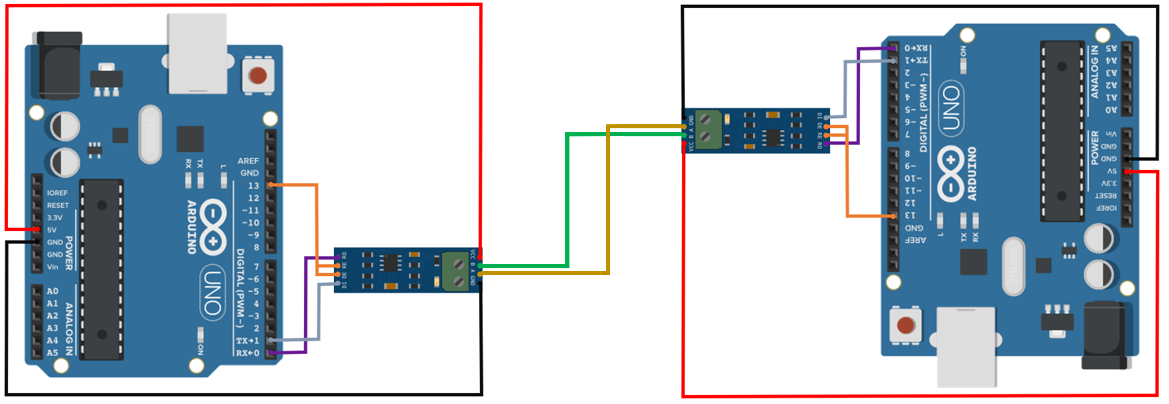

Ce module peut aussi servir à relier plusieurs cartes en série séparées par une longue distance. En effet les signaux en RS485 sont beaucoup moins sensibles aux perturbation extérieures que les signaux TTL du UART, ainsi, il devient possible de faire communiquer des carte à plusieurs dizaines de mètres de distance sans perte de données.

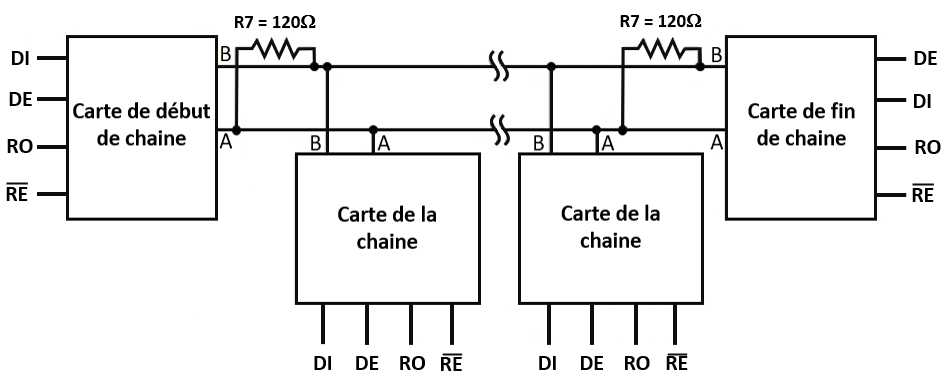

Un autre avantage du RS485 est qu’il permet de connecter en série jusqu’à 32 appareils via un adressage, typiquement dans une configuration maitre esclave. Il est toutefois à noter que si vous utilisez ces cartes pour les relier en série il faudra retirer la résistance R7 de 120ohm à toute les cartes sauf les deux cartes aux extrémités de la chaine.

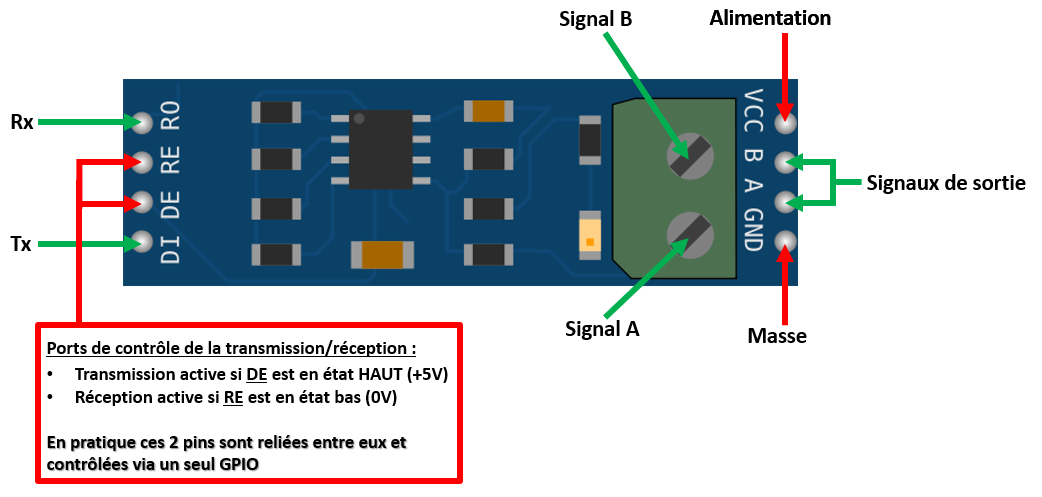

Description des pins :

Caractéristiques techniques :

• Alimentation : 5V
• Module de conversion : MAX485
• Conversion des signaux TTL de UART en RS485 half-duplex
• Poids : 4g
• Dimensions : 45x15x13mm
