5V, 2A Step-Up/Step-Down Voltage Regulator S13V20F5

Convertisseurs DC-to-DC pour une tension de sortie de 5V et un courant max type de 2A

Plus de détails

10,60 € TTC

En savoir plus

Description:

La famille S13VxF5 de régulateurs à découpage efficaces (également appelés alimentations à découpage (SMPS) ou convertisseurs DC-to-DC) utilise une topologie buck-boost pour convertir des tensions d'entrée plus ou moins élevées en une sortie régulée de 5 V.

Ce régulateur est doté d'un verrouillage en cas de sous-tension, d'une protection contre les surtensions de sortie et d'une protection contre les surintensités. Une fonction d'arrêt thermique permet également d'éviter les dommages dus à la surchauffe et une fonction de démarrage progressif limite le courant d'appel et augmente graduellement la tension de sortie au démarrage.

Si vous souhaitez une version plus grande et à courant élevé, nous vous conseillons plutôt le Régulateur de tension 5V, 3A S13V30F5.

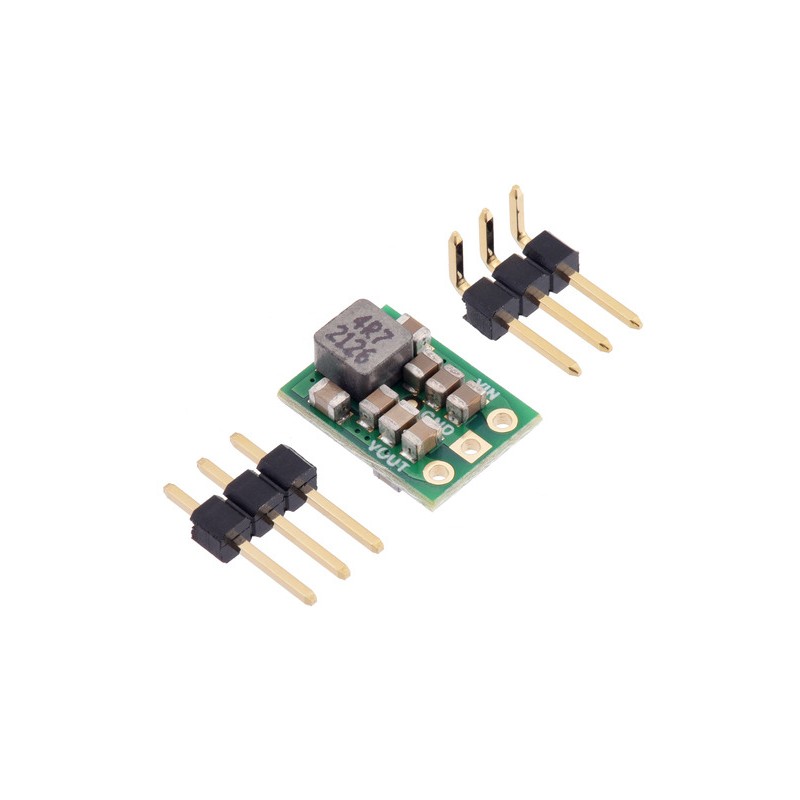

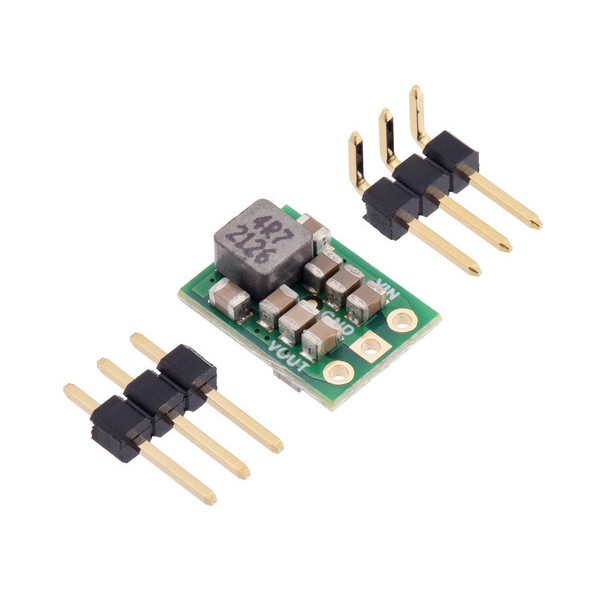

Le pack est composé d'un régulateur de la famille S13V20F5, d'une broche mâle droit 3x1 et d'une broche mâle à angle droit 3x1.

Les broches ne sont pas soudées. Si besoin, demander une prestation client pour le soudage des broches, en indiquant bien l'orientation souhaitée des broches sur la carte.

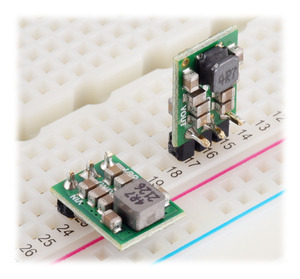

broche différentes positions

Caractéristiques techniques:

  • Tension d'alimentation : 2.8-22V
  • Tension de sortie : 5V avec une précision de 3%
  • Courant max type : 2A
  • Limite du courant de sortie : 5A
  • Courant de repos type à vide : de 10mA à 20mA
  • Rendement type : de 85% à 95% (en fonction de la tension d'entrée et de la charge)
  • Entrée d'activation optionnelle : NON
  • Protection contre les tensions inverses : NON
  • Fréquence de commutation fixe : 500kHz
  • Dimensions : 8.9*12.1*5.6mm

Exemple d'utilisation :

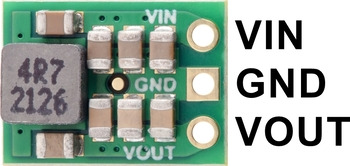

pinout
