Adaptateur XT90

Description :

Connecter vos batteries équipées de connecteurs XT90 en parallèle / en série grâce à cet adaptateur.

Les connecteurs XT, conçus par la société Amass existent aujourd’hui en 3 principaux modèles :

XT30, XT60 et XT90. Il s’agit des mêmes types de connecteurs, leur seule différence est l’ampérage maximum supporté par le connecteur, indiqué par le nombre suivant le XT.

La prise XT90 est donc un modèle qui peut supporter jusqu'à 90A, qui peut convenir pour transmettre de forts courants. On les retrouve souvent sur les contrôleurs de vitesse électroniques (ESC - Electronic Speed Control) et sur les batteries LiPo.

Sur les XT90, la fiche banane fait 5 mm de diamètre. Il s’agit également des connecteurs utilisés pour les batteries LiPo.

Ce connecteur permet donc de mettre en parallèle / série deux prises XT90.

Ce type de prise est une alternative aux prises Dean classiques, en plus de présenter plusieurs avantages comme le fait que ce genre de prises, qu’elle soit mâle ou femelle, sont bien isolées et qu’à aucun moment l’une des parties du connecteur sous tension est nue. Elles sont également très simples à souder et la gaine thermo rétractable y recouvre parfaitement la soudure. La polarité des connecteurs est également indiquée sur le côté, ce qui vous évitera les erreurs de montage.

Ces connecteurs contiennent deux fiches bananes protégées par une coque en Nylon jaune qui les isole et sert aussi de détrompeur.


L'adaptateur parallèle permet de mettre deux batteries en parallèle afin d'avoir une plus grande autonomie pour une même tension de batterie.
Si vous avez deux batteries 12V 5Ah en parallèle, vous avez l'équivalent d'une batterie 12V 10Ah. Notez néanmoins que des précautions sont à prendre avant de mettre deux batteries en parallèle, en effet il est important que les batteries soient au même niveau de charge. De plus il est très vivement conseillé de ne mettre en parallèle que des batteries de capacité équivalente.
=> On ne met pas en parallèle une batterie chargée à 12V avec une batterie chargée à 11V ...
=> On évite de mettre une batterie 12V 2Ah en parallèle avec une batterie 12V 5Ah ...

L'adaptateur parallèle peut également être utilisé pour dédoubler une prise mâle en deux prises mâles.

L'adaptateur série permet de mettre deux batteries en série afin d'avoir une plus grande tension pour une même capacité en Ah.
Si vous avez deux batteries 12V 5Ah en série vous avez l'équivalent d'une batterie 24V 5Ah.
Notez qu'il faut éviter de mettre des batteries de capacité différentes en série, car la capacité total de l'ensemble sera équivalente à la capacité de la batterie la plus faible.

L'adaptateur Série peut également être utilisé pour mettre en Série un interrupteur, un coupe circuit ou un arrêt d'urgence ...

Caractéristiques techniques :

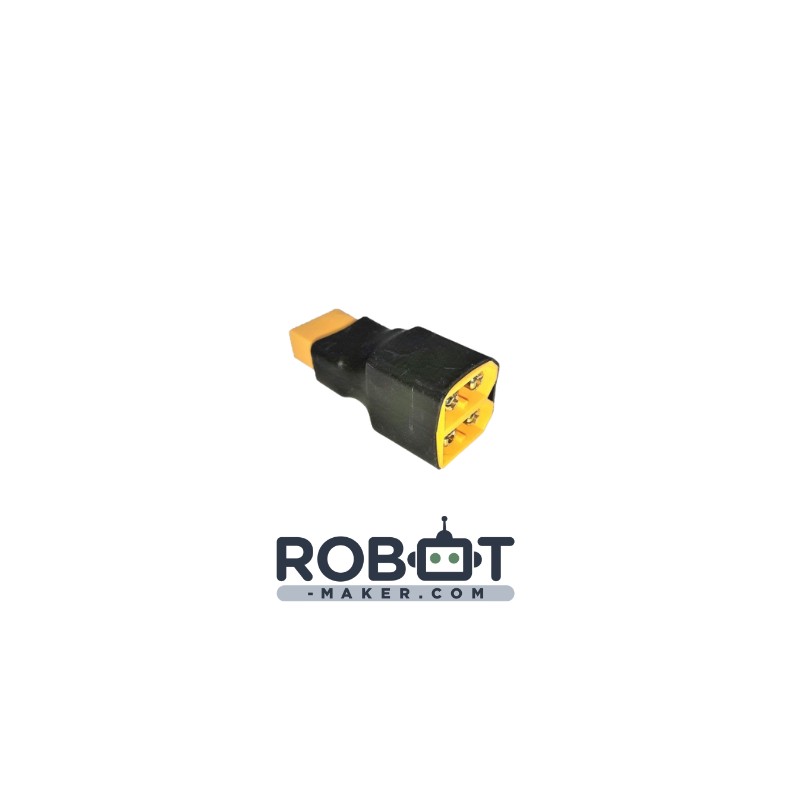

• Adaptateur composé de deux prises mâles XT90 et d'une prise femelle XT90.

Liens utiles :

Si vous souhaitez voir comment souder un connecteur de batterie Lipo, rendez-vous sur le tutoriel dédié.

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
