Description :

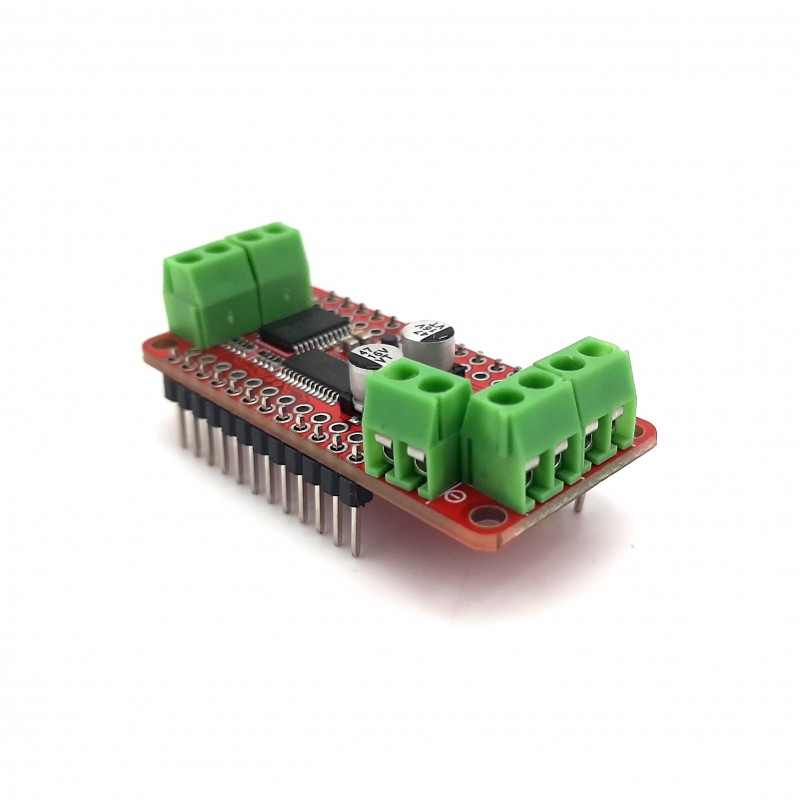

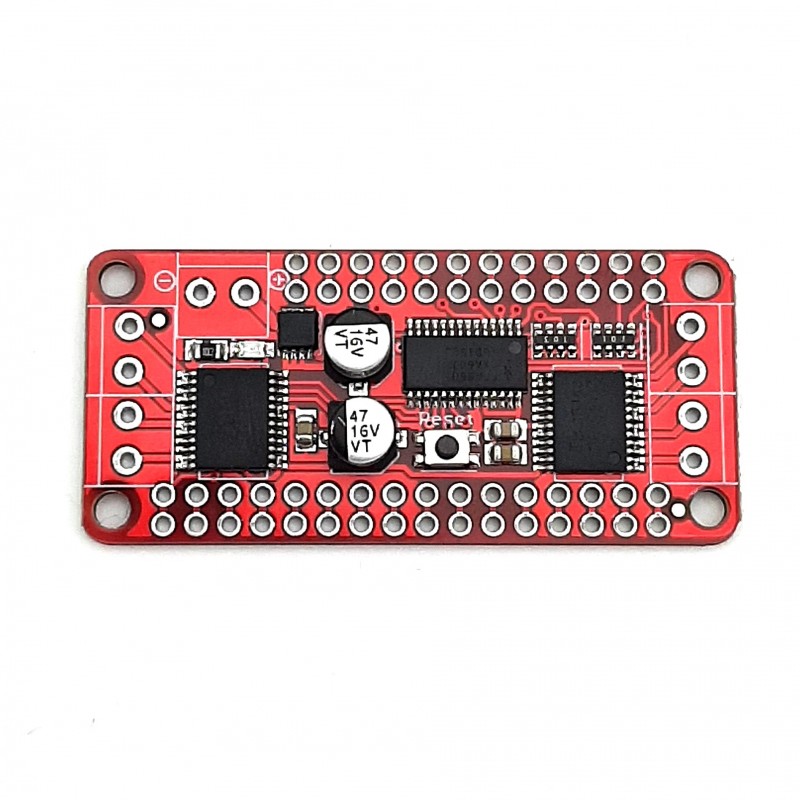

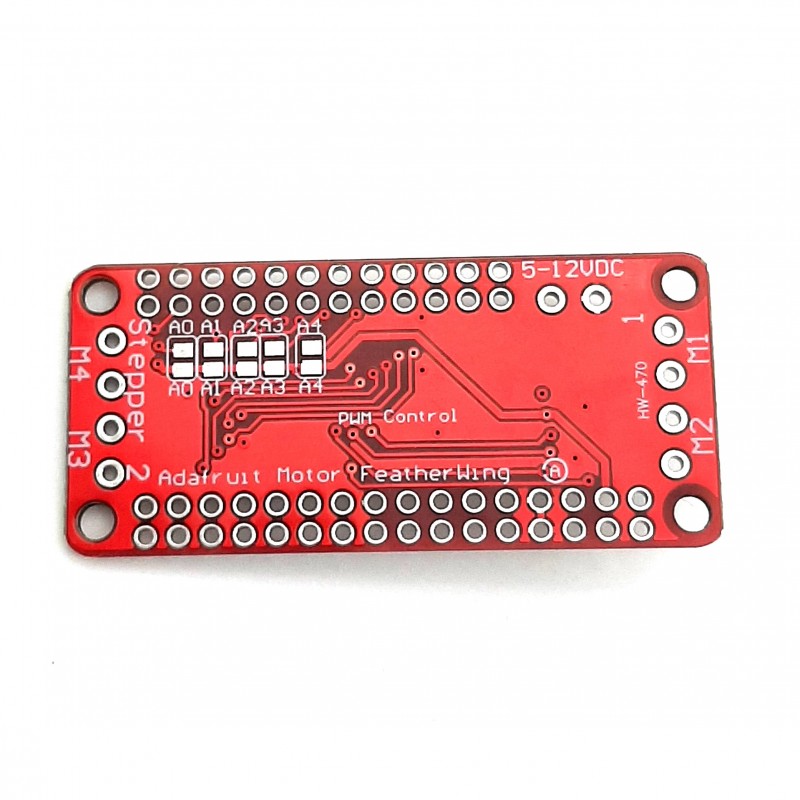

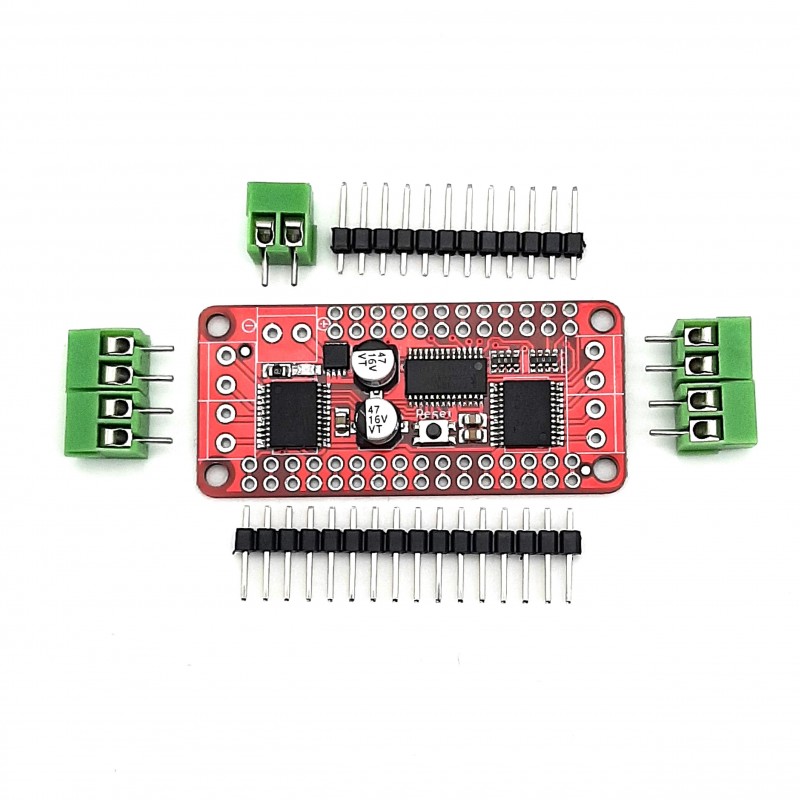

Ce driver est une reproduction du Motor FeatherWing de chez Adafruit permettant de contrôler jusqu’à 4 Moteur CC .
Cette carte peut être alimentée entre 5V et 12V en courant continu, elle peut donc facilement être alimentée pas un Arduino ou un Raspberry PI.
Elle utilise comme circuit de commande des TB6612FNG de chez Toshiba, chacune de ces puces permet le contrôle de deux moteurs grâce à des instruction PWM. La carte utilise aussi un bus I2C ce qui permet de très facilement la relier en série avec d’autres éléments de vos circuits.
Il est à noter que les TB6612FNG permettent de piloter des moteurs entre 4.5V et 13.5V, de plus elles peuvent fournir jusqu’à 1.2A de courant en moyenne et 3.2A en pic.

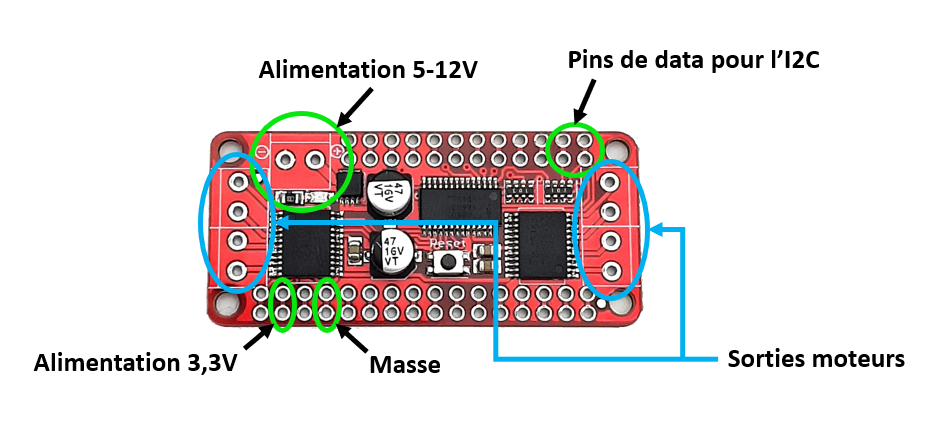

Description des pins :
Caractéristiques techniques :
- Alimentation : 5-12V DC
- Puce de contrôle TB6612FNG
- Protocole de communication I2C

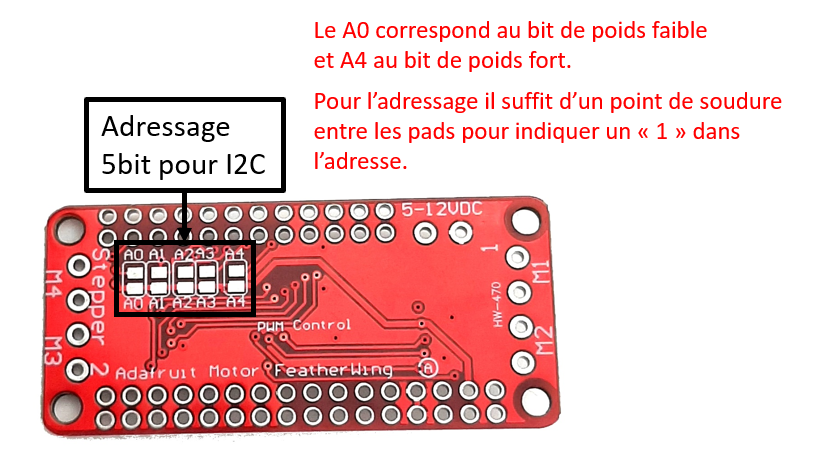

- Adressage par sélecteur 5bit : jusqu’à 32 cartes adressables
- Compatible avec tous moteurs fonctionnant entre 4.5 et 13.5V et ne consommant pas plus de 1.2A par bobinage.
- Poids : 10g (avec les pins soudés)
- Dimensions : 51x23x10mm
