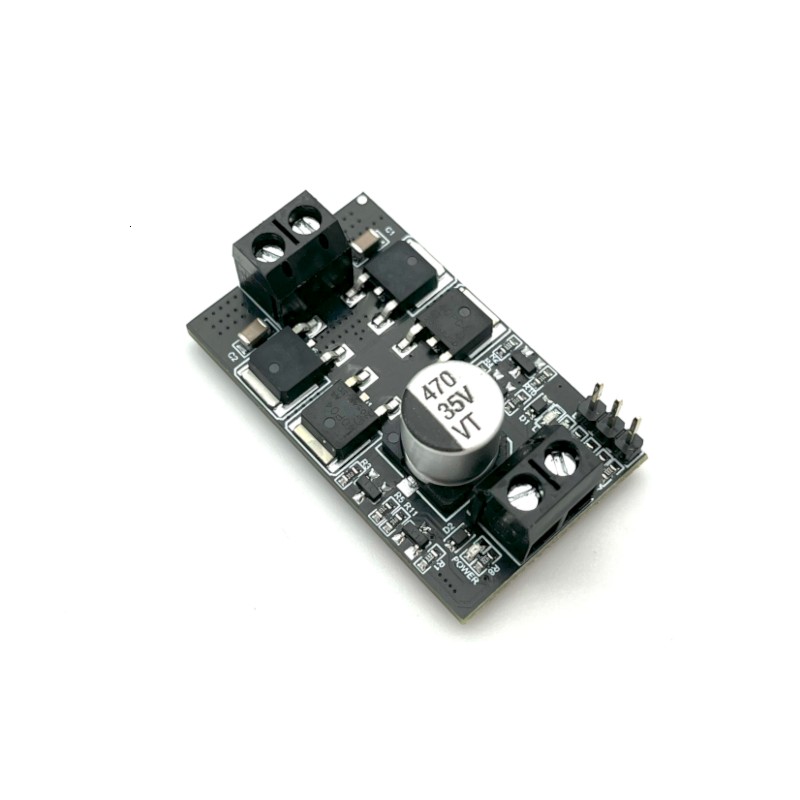

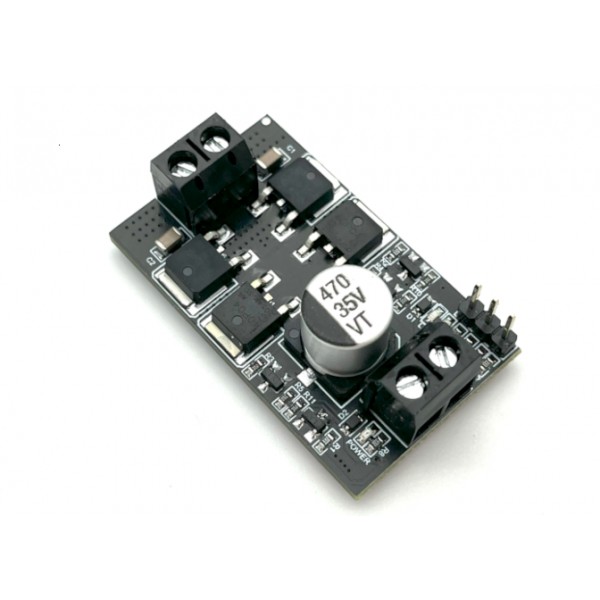

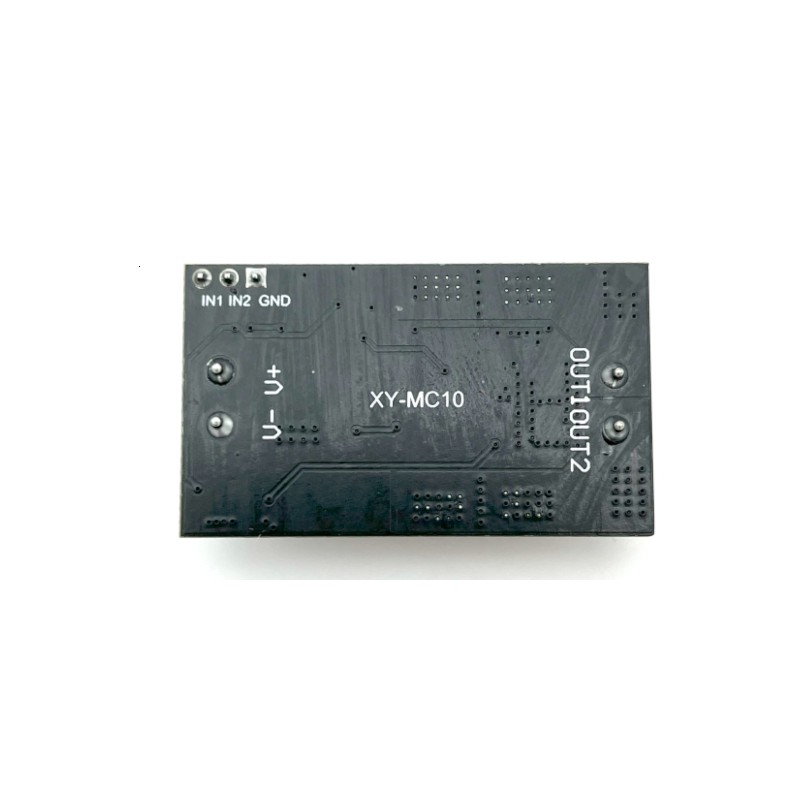

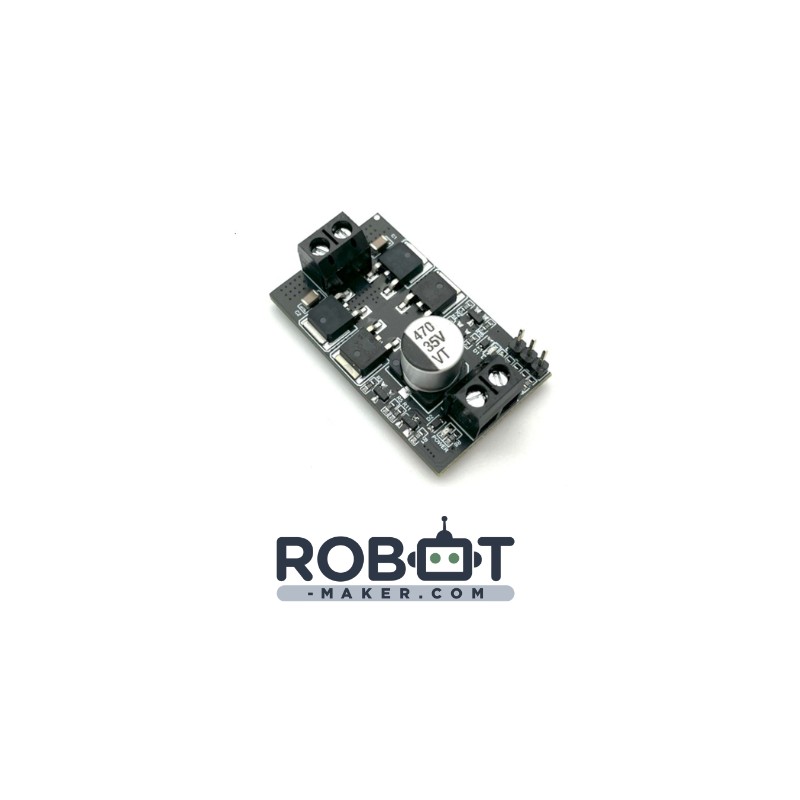

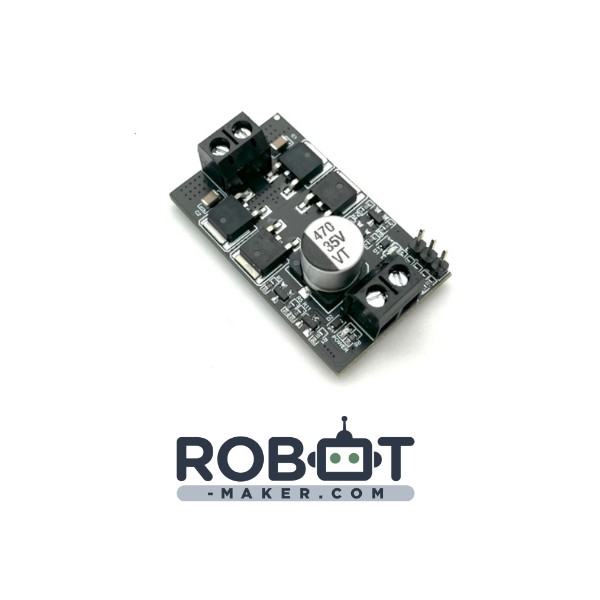

Driver moteur CC haute puissance XY-MC10

Description :

Le module de commande de moteur CC haute puissance XY-MC10 est un dispositif conçu pour fournir un contrôle efficace et précis des moteurs à courant continu dans diverses applications. Grâce à sa capacité à gérer des courants élevés jusqu'à 10 ampères, il est idéal pour les projets nécessitant une puissance significative. Le module intègre une régulation de vitesse par modulation de largeur d'impulsion (PWM), permettant un ajustement fin de la vitesse du moteur en fonction des besoins spécifiques de l'application.

Ce module est particulièrement adapté aux projets de robotique, aux systèmes automatisés et à d'autres applications où le contrôle précis de moteurs CC est essentiel. Sa conception compacte facilite son intégration dans divers environnements, offrant à la fois performance et fiabilité.

Caractéristiques :

• Tension d'alimentation : 12V à 30V DC
• Courant:
  • Courant maximum crête à crête : 15 A
  • Courant de fonctionnement maximal: 10 A

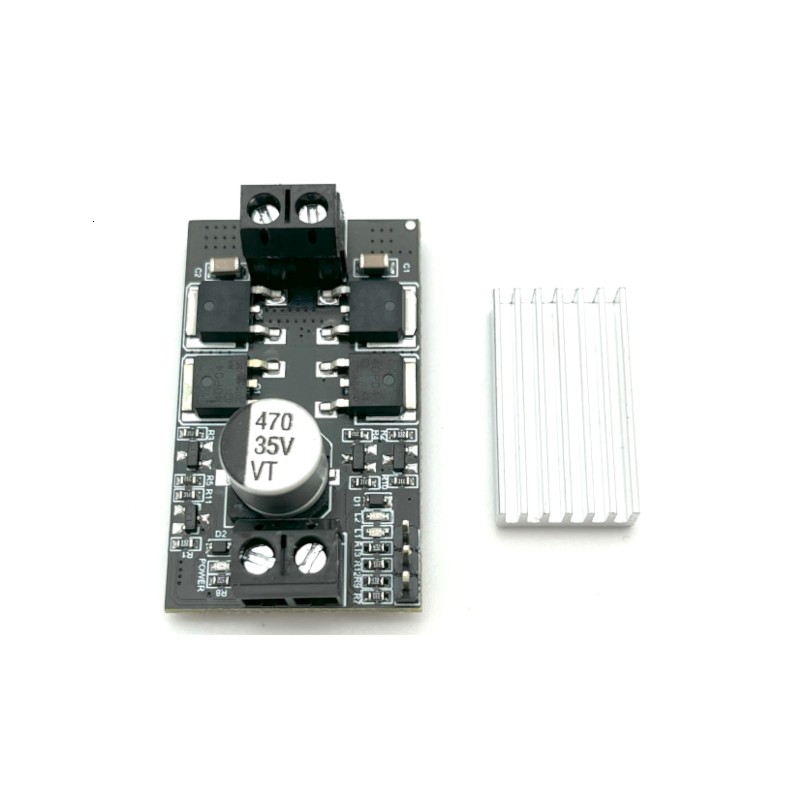

  • (Il est recommandé d’ajouter un refroidissement auxiliaire pour un courant supérieur à 8 A)
• Fréquence PWM : 400Hz a 20kHz
• Tension d'alimentation : 12V à 30V DC
• Dimensions : 44 x 26 x 12 mm
• Poids : 13g
• Protection contre les surintensités : Oui
• Indicateur LED : Indique l'état de fonctionnement

Exemple d'utilisation:

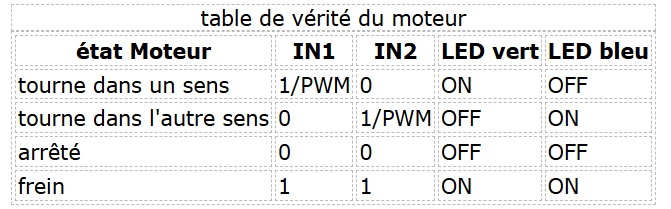

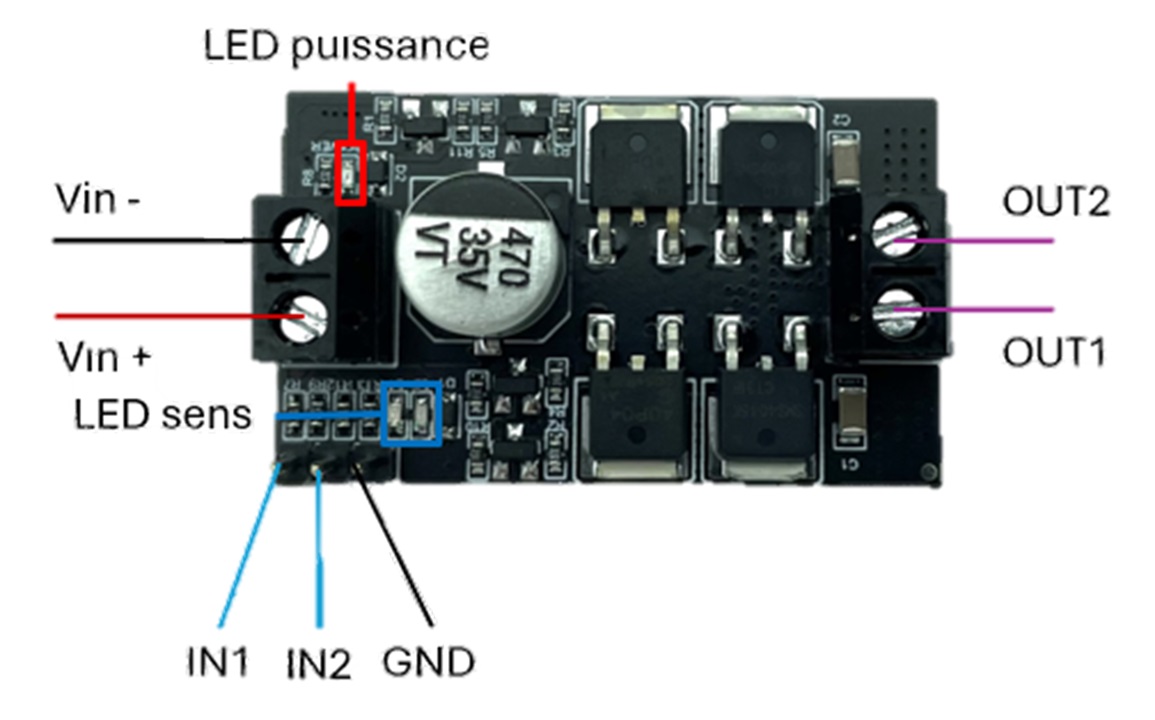

Pour utiliser le module XY-MC10, connectez l'alimentation CC aux bornes d'entrée correspondantes, en respectant la polarité indiquée. Reliez ensuite les bornes de sortie aux bornes du moteur CC que vous souhaitez contrôler. En ajustant le signal PWM via un signal externe, vous pouvez réguler la vitesse du moteur de manière précise. Assurez-vous que le moteur utilisé est compatible avec les spécifications du module, notamment en ce qui concerne la tension et le courant.

0 : Masse

1: Alimentation
