29 réponses à ce sujet

[Oracid]

Je pense que l'aire du PVC a sonné. J'ai pensé qu'un fil dédié pourrait être utile.
Je ne sais pas trop quoi en dire, à part que c'est pas cher, léger, robuste et facile à travailler.

À tout seigneur, tout honneur ! Pour illustrer le début de ce fil, il m'a semblé que les réalisations de Theo JANSEN étaient tout indiquées.

[Ulysse]

Les créatures Strandbeest de Theo JANSEN sont toujours magnifiques grâce à son célèbre algorithme mécanique, mainte fois reprises en papier, en bois, en carton ou en plastique. En métal aussi.



Sinon pour rester dans le jus :  des petits robots sous marin.

Image(s) jointe(s)

•

[Oracid]

Sinon pour rester dans le jus :  des petits robots sous marin.

Ça n'a pas l'air mal ça. Tu as une vidéo ? Quelque chose à nous montrer.

[Ulysse]

Plouf :

[Telson]

L'avantage avec les tubes et pvc c'est que coupé dans leur longueur et chauffé au four il est alors possible de les transformer en plaque puis en d'autres formes.....

[Oracid]

Merci pour ta vidéo Ulysse, dommage qu'on ne le voit pas évoluer.

En fait, il suffit de chercher 'pvc rov' pour trouver des tas de sous-marins. En voici un télécommandé, fait par une classe, donc à la portée de tous.


@Telson. Ça, c'est intéressant. J'ai vu un gars faire un arc, mais je ne le retrouve plus. As-tu une vidéo ?

En 2 jours, j'ai découvert plein de choses.
Longue vie à ce fil.

[Oracid]

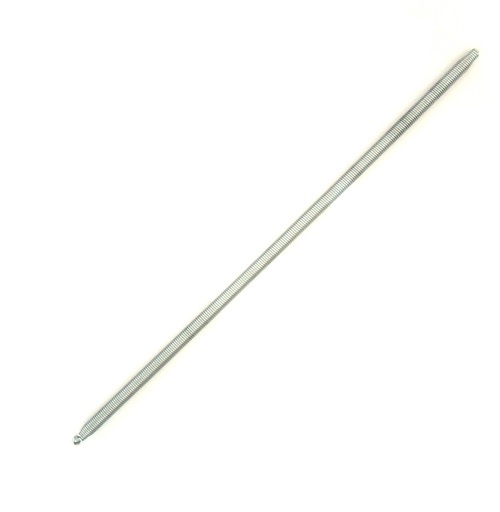

Il y a quelques jours, j'ai acheté cette cintreuse pour tube de 16mm. Impossible à trouver en France.
Attention, elle ne parait pas très cher, mais avec les frais, cela m'a quand même fait 25.
J'essaye de me faire une petite panoplie d'outils pour travailler le pvc.

https://dq-services....ng-spring-840a/



J'ai décapeur thermique quelque part, faut que je le retrouve, mais ça ne coute pas trop cher sur eBay,
http://www.ebay.fr/itm/PISTOLET-ELECTRIQUE-A-AIR-CHAUD-DECAPEUR-TERMIQUE-2000-W-TEMPERATURE-300-500-C-/261626164075?hash=item3cea22736b:g:maIAAOSwawpXtR3q



Pour couper les tubes pvc, il existe une pince spécifique comme celle là.
http://www.ebay.fr/itm/Coupe-tube-pour-tube-PVC-a-cliquet-action-42mm-plastiqueautomatique-pour-tube-/322224405173?hash=item4b06123ab5:g:~0EAAOSweXhXmdeJ


Personnellement, j'utilise un coupe tube de cuivre, ça marche très bien.
http://www.ebay.fr/itm/COUPE-TUBE-CUIVRE-/151543989558?hash=item2348b9c536:g:w20AAOSw-RRXCqpb


Bon, voilà ! Si vous avez des idées, ce serait sympa de les partager en les mettant ici.

[Telson]

je n'ai pas de vidéo mais il y à longtemps j'utilisais des tuber pvc coupé dans leur longueur et chauffé soit au four soit au décapeur pour les applanir puis j'utilisais ces plaques pour faire des boites, des fixations, ...

[Ethan66]

Hello , étant plombier dans la vie il est très facile de trouver du pvc , des ressorts a cintrer , des cintreuse et autre pince a couper le pvc ou coupe tube cuivre , j'ai déjà vu des amis concevoir des cadres pour installer un siège baquet pour de la simracing donc il sera très fortement possible de réaliser un rover sous marin ou autre , en le chauffant on peux faire des courbes légères mais si on veux des angles plus nets , il y a toute une gamme de coude qui existe du 15° au 90°( 15-20-30-45-67-90 ) avec ça il est théoriquement possible de crée un peu tout ce qu'on veux en sachant que le pvc pression qui  résiste a 16 bar de pression doit pouvoir se percer pour passer des tige filetées au travers ... en pensant a ça , ça me donne une idée d'engin a concevoir a base de pvc ...



https://www.leroymer...per-e1400095153Oracid , tu n'a pas du chercher au bon endroit mon ami

https://www.leroymer...-mm-e1500561346



un simple magasin de bricolage pas trop specialisé peux clairement vous aidé

[Oracid]

tu n'a pas du chercher au bon endroit mon ami

Merci pour le lien, mais rien n'indique que c'est pour du 16mm.

Si tu fais quelque chose, merci de nous faire un retour.
Perso, cela m'intéresse toujours beaucoup.

[Oracid]

Voici une nouvelle vidéo de Navin Khambhala qui nous montre comment fabriquer une petite voiture électrique.
Cette vidéo est très intéressante car elle démontre ce qui faisable, avec 2 petits moteurs et une petite batterie, pour transporter un homme d'environ 70kg.
Tous les liens du matériel sont disponibles sur son site, https://navinkhambha...omemade-go-kart

[Forthman]

Attention quand-même, quand on chauffe du PVC il y a dégagement d'acide chlorhydrique.



Donc à faire dans un endroit bien ventilé, et éviter de le mettre au four, sauf s'il est en fin de vie, ou que c'est celui du garage qui ne sert qu'à la bricole.



De plus, les parties chauffées deviennent plus fragiles.

[Oracid]

De plus, les parties chauffées deviennent plus fragiles.

J'ai déjà un peu de matériel pour couder des tubes à froid, mais c'est vrai qu'il est difficile d'être précis.
En tout cas, ce qui est proposé dans cette vidéo ne nécessite que de la découpe et du collage. Pas de chauffe de tube, donc.

Ce que je trouve intéressant dans cette vidéo, c'est la démonstration qu'un chassis en PVC peut supporter un homme de 75kg + 2kg de batterie + 1kg de moteurs + 1kg de roue + 1kg de tube = 80kg minimum. Et Cela avec une vitesse tout à fait honorable.

Les moteurs, https://robokits.co....0w-300rpm-18vdc, sont en 18V, 260RPM, 92kg.cm.
La vitesse me semble énorme par rapport au couple.

[Oracid]

Les moteurs, https://robokits.co....0w-300rpm-18vdc, sont en 18V, 260RPM, 92kg.cm.
La vitesse me semble énorme par rapport au couple.

Quelqu'un pourrait-il me dire où je peux trouver ce genre de moteur ?
Parce que les indiens, ils ont un problème avec les frais de port...

[Forthman]

ça ressemble aux moteurs que l'on trouve dans de l'électroportatif (qui sont presque tous en 18v aujourd'hui)

[ashira]

Le mot clef c'est la ref du moteur: rs 775

On en trouve facilement sur ali.
J'en ai qui viennent de chez banebots mais il y a des frais à ajouter..
http://www.banebots.com/

[Oracid]

Merci les garçons. J'avais pas vu la ref. La vieillerie commence à attaquer...

Mais en fait je n'arrive pas à trouver celui là avec le réducteur et ces caractéristiques, 18V, 260RPM, 92kg.cm.

[Forthman]

En utilisant un réducteur P60 avec une réduction de 1:64, on obtient bien les 260rpm

le couple maximum admissible par le réducteur est d'un peu plus de 47N.m soit 470Kg.cm

le moteur RS775  a un couple maxi de 0.148N.m donc après réduction : 9.472N.m soit 94Kg.cm (sans compter les frottement)

[Oracid]

En utilisant un réducteur P60 avec une réduction de 1:64, on obtient bien les 260rpm
le couple maximum admissible par le réducteur est d'un peu plus de 47N.m soit 470Kg.cm
le moteur RS775  a un couple maxi de 0.148N.m donc après réduction : 9.472N.m soit 94Kg.cm (sans compter les frottement)

Super calcul ! Merci.
J'ai bien trouvé des RS775, par contre les réducteur P60, ça court pas les rues. Il y en a bien un ici, http://www.banebots.com/product/P60S-444-57.htmlmais ça coute un bras.

[Oracid]

J'ai trouvé ce réducteur, il est disponible en plusieurs ratio, https://fr.aliexpres...sOrigTitle=true, mais ils insistent sur un diamètre d'arbre de 3,175mm. Bizarre !

Pour le RS775, il ya ça, https://fr.aliexpres...iceBeautifyAB=0avec un diamètre d'arbre de 5mm.

Cela ne s'adapte pas !
