Pilier du forum
Posté 18 mai 2017 - 07:59
Oui, on en a pas encore discuté, mais je n'en suis pas là.Mais dans ce kit le plateau chauffant ne vous va pas car pas à la bonne taille ...
Ma chaine YouTube : https://www.youtube..../oracid1/videos
Staff Robot Maker
Posté 19 mai 2017 - 02:03
Oui on peut le dessiner sois même =) .
Ensuit c'est un PWM dans une résistance.
U = RI
Et la puissance thermique dissipé sous forme de chaleur est P thermique = RI² =) ( et tu pourras jouer sur cette puissance en jouant avec le pwm sur U
)
Qui elle va jouer sur la température du plateau qui de manière très simplifié tu vas avoir
Température plateau ( T +1 ) = Température plateau ( T ) + K1 * Pthermique - K2 ( Température plateau ( T ) - T extérieur )
La résistance elle c'est directement la piste faite dans le PCB du plateau chauffant.
Et kit à avoir un plateau chauffant de compète tu demande à ce que ça soit fait dans de l'alucore de l'autre côté du PCB pour avoir une dissipation thermique tip top =)
Si mon commentaire vous a plus laissez nous un avis !
Nouveau sur Robot Maker ?
Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope aux articles, à la boutique et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!
Pilier du forum
Posté 19 mai 2017 - 06:19
Tu veux dire une trame serrée et très longue ? Cela résiste suffisamment ?La résistance elle c'est directement la piste faite dans le PCB du plateau chauffant.
Tu demandes à qui ? Tu aurais un lien ?Et kit à avoir un plateau chauffant de compète tu demande à ce que ça soit fait dans de l'alucore de l'autre côté du PCB pour avoir une dissipation thermique tip top =)
Ma chaine YouTube : https://www.youtube..../oracid1/videos
Staff Robot Maker
Posté 19 mai 2017 - 09:44
Je me chargerais peut être de la commande dans ce cas à voir ...
Mais pour répondre à ta question tu demande à la personne à qui tu vas donner ton design de PCB et qui va fabriquer ton PCB en fonction de ce design.
donc à ton " Sous traitant / manufacturer " de carte électronique.

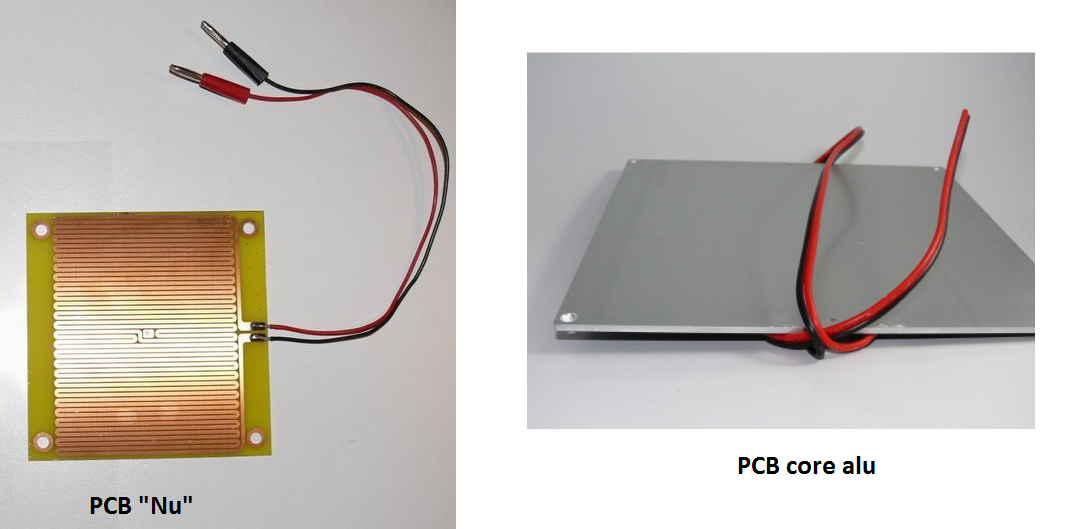

Pour l'autre question voilà à quoi ça ressemble :
Et j'ai même intégré une image pour illustrer ce qu'est un core alu =)
C'est comme ça que c'est fait un plateau chauffant
Si mon commentaire vous a plus laissez nous un avis !
Nouveau sur Robot Maker ?
Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope aux articles, à la boutique et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!
Habitué
Posté 19 mai 2017 - 10:49
Je m'incruste dans la discussion que je suis (de loin, il faut l'avouer), si vous designez le plateau chauffant, pour une grande taille, pensez à créer des zones différentes, ça permet de ne pas faire tout chauffer si on a besoin d'imprimer un petit élément.
Après à voir pour pas que la plaque alu fasse trop radiateur sur une petite zone...
Pilier du forum
Posté 19 mai 2017 - 11:06
Ah, oui ! Super ! ça m'intéresse, bien sûr.Je me chargerais peut être de la commande dans ce cas à voir ...
Cela ce fait, ou est-ce une idée ? C'est intéressant, mais ne va -t-il pas y avoir des problèmes de contraintes si la plaque n'est pas chauffé de manière uniforme ? Et puis pour la gestion, est ce prévu dans l'électronique de la Prusa ?pour une grande taille, pensez à créer des zones différentes, ça permet de ne pas faire tout chauffer si on a besoin d'imprimer un petit élément.
Après à voir pour pas que la plaque alu fasse trop radiateur sur une petite zone...
Ma chaine YouTube : https://www.youtube..../oracid1/videos
Habitué
Posté 19 mai 2017 - 02:34
C'est une idée mais qui je pense m'a été soufflée de quelque part, mais ou???
Bref n'ayant pas d'imprimante 3d et pas de projet d'en acquérir une sous peu, je ne connais pas vraiment les contraintes.
Après c'est vrai qu'avec la dilatation ça peut peut être jouer un peu, mais me semble que la plaque ne chauffe pas non plus tant que ça, j'ai simulé sur ce site la dilatation (http://www.editions-petiteelisabeth.fr/calculs_transfert_chaleur_5.php)
En prenant de l'alu et 20° de température de la piece et 80 pour le plateau (à voir si c'est une valeur proche d'un plateau), sur 50cm, l'élongation est de 0,069 cm, bref un peu plus d'1,3 mm par mètre d'alu, avec 60° d'écart.
(Pour info avec du verre, la dilation pour 60° d'écart est d'environ 0,05 cm par m)
Pilier du forum
Posté 19 mai 2017 - 02:45
Ma chaine YouTube : https://www.youtube..../oracid1/videos
Membre passionné
Posté 20 mai 2017 - 08:32
Pour le plateau, tu peux utiliser un silicone chauffant à coller sous la plaque d'alu que tu commandera avec un relais.
La température du plateau devra monter à 100 ou 110°C si tu veux imprimer de l'ABS.
Pilier du forum
Posté 20 mai 2017 - 01:35
A quoi cela ressemble t-il ? Aurais-tu un lien ?Pour le plateau, tu peux utiliser un silicone chauffant à coller sous la plaque d'alu que tu commandera avec un relais.
La température du plateau devra monter à 100 ou 110°C si tu veux imprimer de l'ABS.
Ma chaine YouTube : https://www.youtube..../oracid1/videos
Membre passionné
Pilier du forum
Posté 21 mai 2017 - 06:32
Cela a l'air pas mal. C'est ce que tu as sur ta machine ?
Ma chaine YouTube : https://www.youtube..../oracid1/videos
Membre passionné
Posté 21 mai 2017 - 07:18
Non moi j'ai un bed normal de 20x30cm.
Pilier du forum
Posté 21 mai 2017 - 08:14
Ah, ok !Non moi j'ai un bed normal de 20x30cm.
Ma chaine YouTube : https://www.youtube..../oracid1/videos
Membre passionné
Pilier du forum
Posté 22 mai 2017 - 06:18
Donc là, il s'agit d'un équivalent en PCB de ce que proposait Mike un peut plus haut. Je me trompe ?Comme le mien : http://www.reprap.me/pcb300.html
ou simplement en 20x20cm
Ma chaine YouTube : https://www.youtube..../oracid1/videos
Nouveau membre
Posté 22 mai 2017 - 12:00
Hello!
Pour ces formats je conseille un heatbed silicon en 220V . Ne pense même pas arriver à chauffer un plateau 50*50cm en 12V ou 24V ou alors faut être très patient
Sur aliexpress tu peux demander aux vendeurs des tailles personnalisables : https://fr.aliexpres...0608.0.0.4k6PwY
le mien en 20*30 m'a couté 10.30€. Température en 100° en 2min.
Tu achètes une simple plaque alu 6mm épaisseur et tu colles le heatbed dessous et roulez!
à+
Pilier du forum
Posté 22 mai 2017 - 01:10
Ma chaine YouTube : https://www.youtube..../oracid1/videos
Pilier du forum
Posté 22 mai 2017 - 02:35
Il y en a même 3, je t'avais déjà suggérer l'utilisation du fil chauffant, plus complexe à mettre en œuvre mais pas trop cher. Pour dire que ça chauffe, j'ai vu sur un forum une ou deux fonderie, pour alu, réalisées avec ce type de fil.
Imprimante 3D : Prusa i3 (MK1) + CR-10S + CR-10 S5 + Artillery Sidewinder X2 + CR-30 + Elegoo Mars + Anycubic Wash & cure 2 + Phrozen Sonic Mega 8K + Phrozen Cure Mega + Tronxy VEHO 600 PRO
Pilier du forum
Posté 22 mai 2017 - 05:49
Certes, mais s'il existe des systèmes tout prêts ou sur mesure qu'il faut juste coller, je ne vais pas me lancer dans le bricolage.Il y en a même 3, je t'avais déjà suggérer l'utilisation du fil chauffant, plus complexe à mettre en œuvre mais pas trop cher. Pour dire que ça chauffe, j'ai vu sur un forum une ou deux fonderie, pour alu, réalisées avec ce type de fil.
Ma chaine YouTube : https://www.youtube..../oracid1/videos
