Aller au contenu


- - - - -

Rétro ingénierie bras industriel


18 réponses à ce sujet

#1 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 423 messages
  • Gender:Male
  • Location:Paris

Posté 27 mars 2017 - 08:09

Je suis sûr que parmi nous certains connaissent l'intérieur de ces bras industriels dont la précision est légendaire pour un hobbyiste.



Ils mettent quoi là dedans ?



Le petits bras industriels pour des charges plutôt faibles ou robots collaboratifs.








J'imagine que dans ces plus gros là, c'est une autre mécanique.



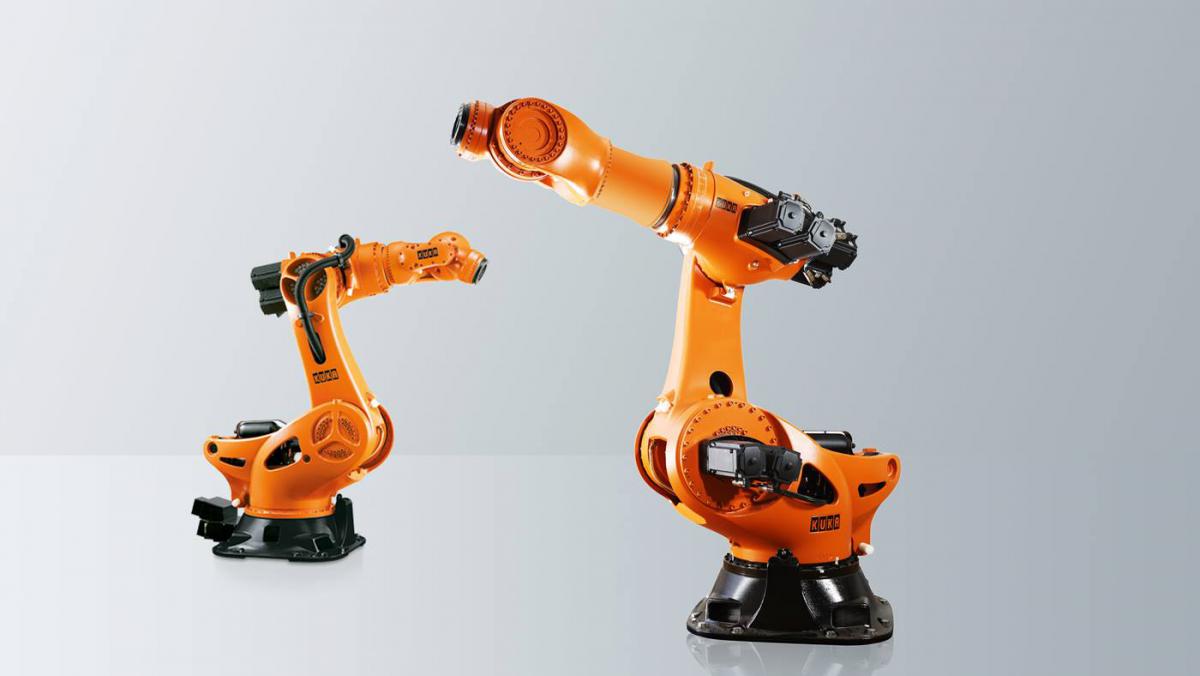

KR 1000 Titan_Header.jpg


Podcast Made By Humans

Je cherche des volontaires de tous niveaux pour nos petites conversations entre hobbyistes.

Accès aux salles secrètes




#2 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 296 messages
  • Gender:Male

Posté 27 mars 2017 - 08:15

Je suis prêt à parier qu'ils utilisent tous une réduction par courroie synchrone, pas d'engrenages.

#3 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 423 messages
  • Gender:Male
  • Location:Paris

Posté 27 mars 2017 - 08:18

Tu veux dire comme le BCN3D de Donovan ?


Podcast Made By Humans

Je cherche des volontaires de tous niveaux pour nos petites conversations entre hobbyistes.

Accès aux salles secrètes




#4 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 296 messages
  • Gender:Male

Posté 27 mars 2017 - 08:26

C'est ca, ça doit être le type de réduction idéale pour la précision et la répétabilité du bras. En tout cas j'en vois pas d'autre.


#5 Ulysse

Ulysse

    Membre passionné

  • Membres
  • PipPipPip
  • 486 messages
  • Gender:Not Telling

Posté 27 mars 2017 - 08:58

Les deux mon capitaine. Il y a des courroies et aussi des engrenages.

KUKA produit pas mal de vidéos sur la fabrication de leurs gros jouets ( "How industrial robot is made" )



#6 julkien

julkien

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 029 messages
  • Gender:Male

Posté 28 mars 2017 - 07:00

En ce qui concerne les moteurs
C'est des genre moteurs de moteurs DC type pas à pas mais alimentée en 120V et coupler de codeur

#7 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 423 messages
  • Gender:Male
  • Location:Paris

Posté 28 mars 2017 - 07:07

Merci pour vos réponses

Des pas à pas avec en plus des codeurs ?

Je me doutais que ce n'était pas des petits servos rc. Comment ils obtiennent un angle de référence ? (Un point 0)

Comment ils détectent la présence d'un obstacle ? Avec un ampèremètre ?

Podcast Made By Humans

Je cherche des volontaires de tous niveaux pour nos petites conversations entre hobbyistes.

Accès aux salles secrètes




#8 Ulysse

Ulysse

    Membre passionné

  • Membres
  • PipPipPip
  • 486 messages
  • Gender:Not Telling

Posté 28 mars 2017 - 07:51

Sur les gros bras il s'agit plutôt de servomoteurs de belle taille (peut-être des moteurs pas à pas sur des petits matériel ?).

Sinon, mis à part les collaboratifs, il n'y a pas de détection d'obstacle. Il ne faut pas se trouver sur le passage d'un robot assembleur sous peine d'être blessé ! C'est pour cela qu'on les mets en cage ...



#9 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 693 messages
  • Gender:Male
  • Interests:Glenn

Posté 28 mars 2017 - 09:40

Pauvre pitit robot en cage :'(



J'imagine bien comment tu dois te faire éjecter si tu te trouve à coter de lui :)


signature_01.png -->



Mon Tipeee



#10 julkien

julkien

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 029 messages
  • Gender:Male

Posté 28 mars 2017 - 10:04

Sur les gros bras il s'agit plutôt de servomoteurs de belle taille (peut-être des moteurs pas à pas sur des petits matériel ?).
Sinon, mis à part les collaboratifs, il n'y a pas de détection d'obstacle. Il ne faut pas se trouver sur le passage d'un robot assembleur sous peine d'être blessé ! C'est pour cela qu'on les mets en cage ...

Sauf erreur de ma part (ce qui est loin d'être impossible)
Un servomoteur c'est un moteur avec un retour de position
Le couple moteur pap + codeur rentre dans la catégorie !
Pour être franc je n'en suis pas sur
Ce que je sais c'est que c'est des moteurs brusless en 120v DC (voir plus) et asservi en position à l'aide d'un codeur. le moteur a un connecteur avec un sacré nombre de broche et le codeur à un connecteur séparer

#11 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 598 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 28 mars 2017 - 10:59

Je dirais plutôt servo moteur AC...



#12 Ulysse

Ulysse

    Membre passionné

  • Membres
  • PipPipPip
  • 486 messages
  • Gender:Not Telling

Posté 29 mars 2017 - 08:36

N'oublions pas le réducteur planétaire, bien visible dans les documentations de robots industriels.

On n'en parle pas assez du réducteur planétaire et pourtant quelle belle mécanique :)



#13 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 4 554 messages
  • Gender:Male

Posté 29 mars 2017 - 10:12

On n'en parle pas assez du réducteur planétaire et pourtant quelle belle mécanique :)

Ahhh !!! N'est pas Lego qui veut ...
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#14 Donovandu88

Donovandu88

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 634 messages
  • Gender:Male

Posté 29 mars 2017 - 04:51

N'oublions pas le réducteur planétaire, bien visible dans les documentations de robots industriels.

On n'en parle pas assez du réducteur planétaire et pourtant quelle belle mécanique :)

Je suis en train d'en faire pour mon bras robot ^^ Comme ses grands-frères  :yahoo:



#15 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 423 messages
  • Gender:Male
  • Location:Paris

Posté 01 avril 2017 - 10:04

Merci pour vos réponses :) Je comprends mieux la forme de ces bras.



Donc un réducteur planétaire. C'est ce genre de mécanique :





Podcast Made By Humans

Je cherche des volontaires de tous niveaux pour nos petites conversations entre hobbyistes.

Accès aux salles secrètes




#16 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 296 messages
  • Gender:Male

Posté 01 avril 2017 - 11:04

Et au niveau du contrôle du bras, comment font ils pour mettre en place une gestion de tout ces angles ?

#17 Donovandu88

Donovandu88

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 634 messages
  • Gender:Male

Posté 01 avril 2017 - 08:07

Merci pour vos réponses :) Je comprends mieux la forme de ces bras.



Donc un réducteur planétaire. C'est ce genre de mécanique :






Oui, c'est intéressant comme système et compacte.



Et au niveau du contrôle du bras, comment font ils pour mettre en place une gestion de tout ces angles ?



Cinématique inverse? (je connais que ça  :Koshechka_08: )



#18 Bobox

Bobox

    Habitué

  • Membres
  • PipPip
  • 157 messages
  • Gender:Male
  • Location:Montigny le Bretonneux

Posté 02 avril 2017 - 02:45

Pour la cinématique inverse, y a MoveIt ! qui fait partie de ROS :

http://moveit.ros.org/



Cette librairie fait beaucoup de chose. Cinematique inverse, plannificateur de mouvement etc..



#19 Donovandu88

Donovandu88

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 634 messages
  • Gender:Male

Posté 02 avril 2017 - 07:16

Merci pour l'info  ;)





Répondre à ce sujet






0 utilisateur(s) li(sen)t ce sujet

0 members, 0 guests, 0 anonymous users
