changer ma carte BMS


7 réponses à ce sujet

#1 nanard61

nanard61

    Nouveau membre

  • Membres
  • 6 messages

Posté 27 novembre 2019 - 04:11

bonjour



j'ai un projecteur de chantier à led rechargeable et je souhaiterai changer sa carte bms car ça déconne



mon soucis, étant novice en électronique, est que je ne sais pas laquelle acheter ...



si je tape la référence notée sur le dos de la carte, ça me dirige vers le projecteur lui même

ainsi que les références notées derrière le projecteur



j'imagine que cette carte est unique est adaptée seulement à ce projecteur mais y a t il un moyen d'en acheter une autre

qui pourrait faire fonctionner le projecteur ?



car en plus sur la carte il y a 5 leds qui s'allument lorsque l'on branche l'adaptateur en fonction du chargement



merci beaucoup



#2 nanard61

nanard61

    Nouveau membre

  • Membres
  • 6 messages

Posté 27 novembre 2019 - 04:17

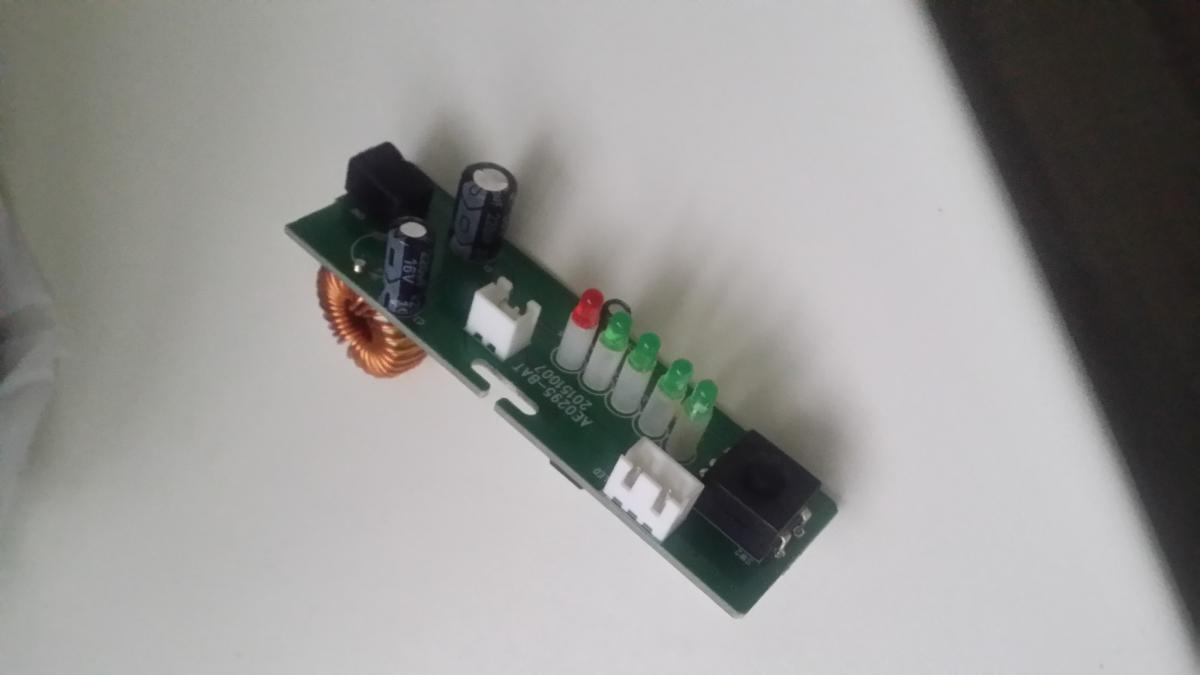

voici la BMS en question



Image(s) jointe(s)

  • 20191127_160804.jpg


#3 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 8 672 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 27 novembre 2019 - 04:38

Un peu plus de photo avec différents angle ça pourrait aider...

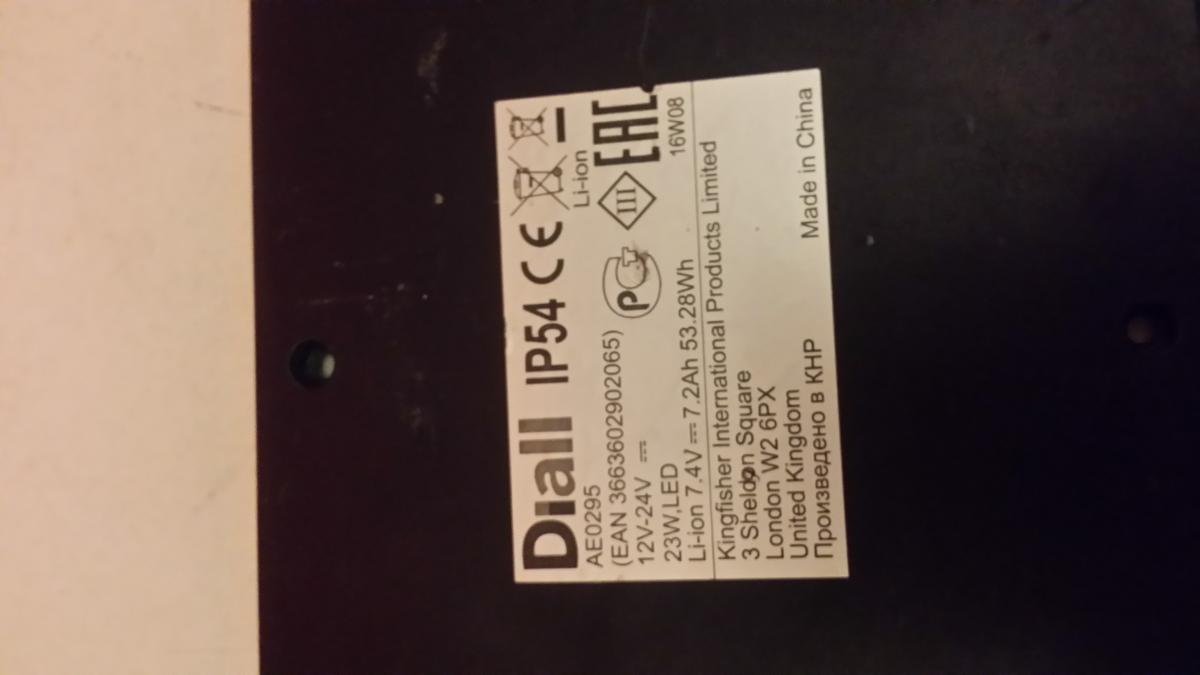

Sais tu ce que tu as comme batterie dans ton projecteur ? Du 3S lithium?

Idem photo de la batterie et des connectique ça peut aider


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118








#4 nanard61

nanard61

    Nouveau membre

  • Membres
  • 6 messages

Posté 27 novembre 2019 - 04:46

oui ok

que veut dire 3s lithium ?

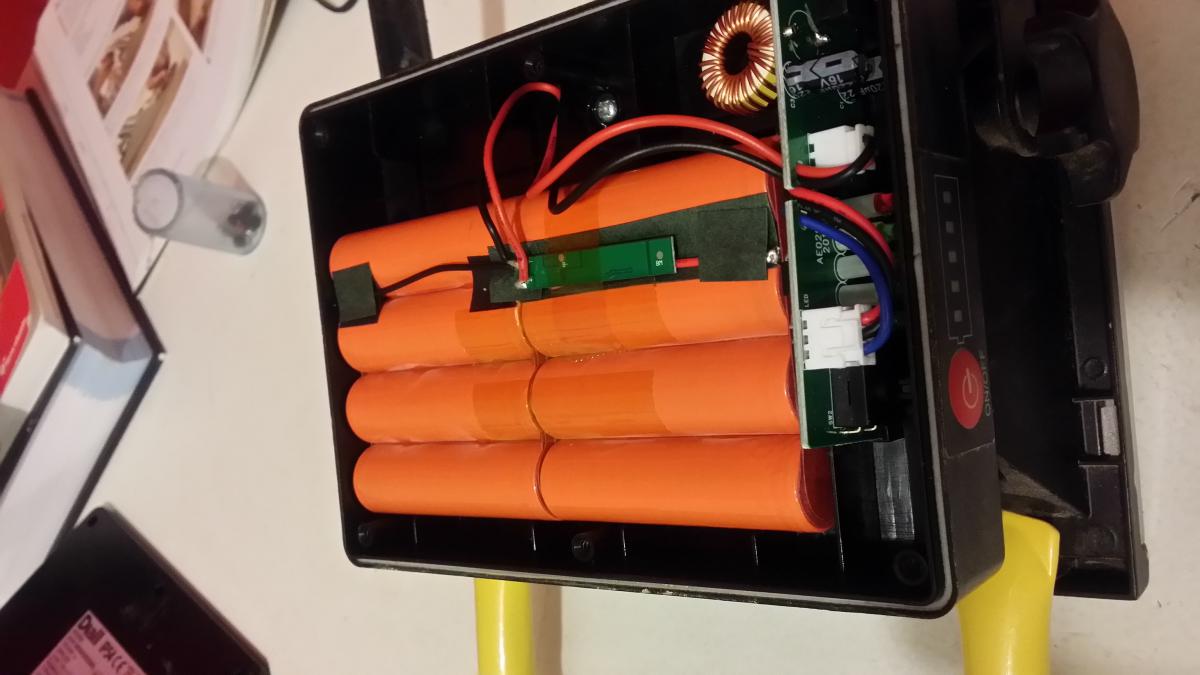

sinon il y a 8 batteries 18650



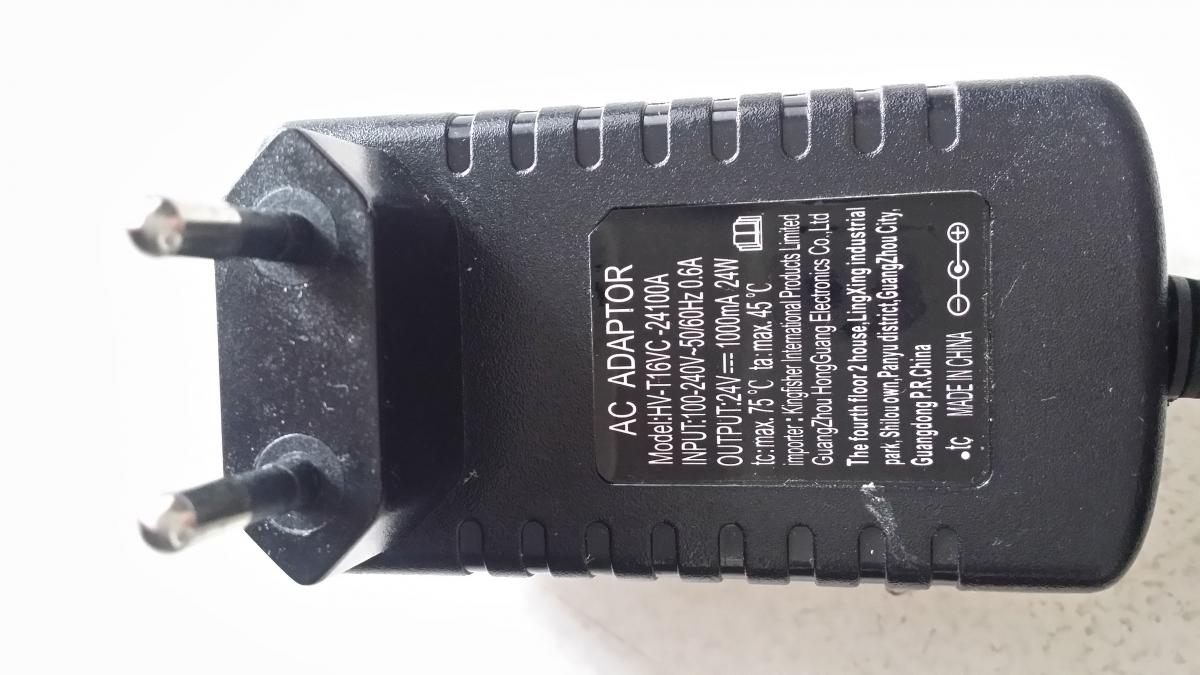

Image(s) jointe(s)

  • 20191104_214812.jpg
  • 20191104_214857.jpg
  • 20191104_214915.jpg
  • 20191106_140532.jpg


#5 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 8 672 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 27 novembre 2019 - 06:58

Visiblement tu as du 2S 4P = 2 cellules en séries avec 4 en parallèle à chaque fois. pour une tension d'environ 7.4V.

Donc il te faut un BMS 2S. Et il te faudra aussi un circuit de charge adapté ...


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118








#6 nanard61

nanard61

    Nouveau membre

  • Membres
  • 6 messages

Posté 28 novembre 2019 - 02:26

bonjour mike c est sympa



je vous en demande beaucoup je suis désolé



le circuit de charge correspond à quoi, pouvez vous me donner un lien ?



merci beaucoup mike



#7 nanard61

nanard61

    Nouveau membre

  • Membres
  • 6 messages

Posté 28 novembre 2019 - 02:27

re-

donc je ne peux pas retrouver la même carte finalement ?

merci



#8 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 8 672 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 28 novembre 2019 - 09:04

Je ne suis pas sûr que tu puisse retrouver la même carte ...



Pour ce genre de produit généralement il ne s'agit pas d'un assemblage de carte dispo sur l'étagère mais des développement de modules spécifiques ...

Par contre le bon point c'est que les batteries semblent être tout ce qui l'y a de plus classique donc tu pourras trouver une carte de remplacement...

Par  contre il faut être prudent quand on joue avec des batteries !



Si tu charges trop ce genre de batteries tu peux provoquer un incendie.

Il est important de bien sélectionner du matériel fait pour. Tu as au moins deux fonctions à refaire si tu veux virer la carte prétendue défectueuse ... La protection de la batterie pour pas quelle soit trop chargée ou qu'elle descende trop = un BMS 2S ( car tu as une batterie 2S) et qui va vérifier les 2 cellules et pas juste la tension totale, Il te faudra un chargeur 2S , et optionnellement tu peux ajouter un Moniteur de tension de batterie qui t'affichera sur des leds le niveau de batterie qu'il te reste ... Je suppose que ta carte le faisait aussi... C'est pas absolument nécessaire ( au pire ça s'éteindra tout seul de manière sécurisé avec le BMS quand il y aura plus de jus ) mais ça reste pratique.



Pour faire un chargeur 2S, sous condition qu'elle soit bien protégée avec un BMS, on peut utiliser un convertisseur CC-CV (il y en a sur la boutique robot maker ) en le réglant à la bonne tension correspondant à la batterie ( environ 8V lorsque chargé ( avec une petite réserve pour pas être au max ), 7.4V c'est la tension nominale pas maximale)

Sinon il existe de chargeur spécialisé avec équilibrage ( ce qui est mieux que de faire son propre chargeur )


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118
