Comme ça j'ai envie de dire qu'un 2x25 pourrait être  suffisant  car le 25 dans 2x25, c'est pour 25A or tu me parles de 16.6A < 25 A ... Donc ça doit passer.
Mais si  tu veux être absolument sûr et que tu as envie de t'équiper, tu peux te prendre une alim de labo qui tient genre 20A  (voir 30A si tu veux être super large) et alimenter ton moteur avec, tu pourras ainsi voir comment se comporte la consommation de ton moteur en courant avec et sans charge.
( Après j'ai parlé d'alim de labo, c'est pour du confort et si tu as une utilité pour la suite sinon juste une multimètre en mode ampère mètre suffit pour ce genre de mesure )

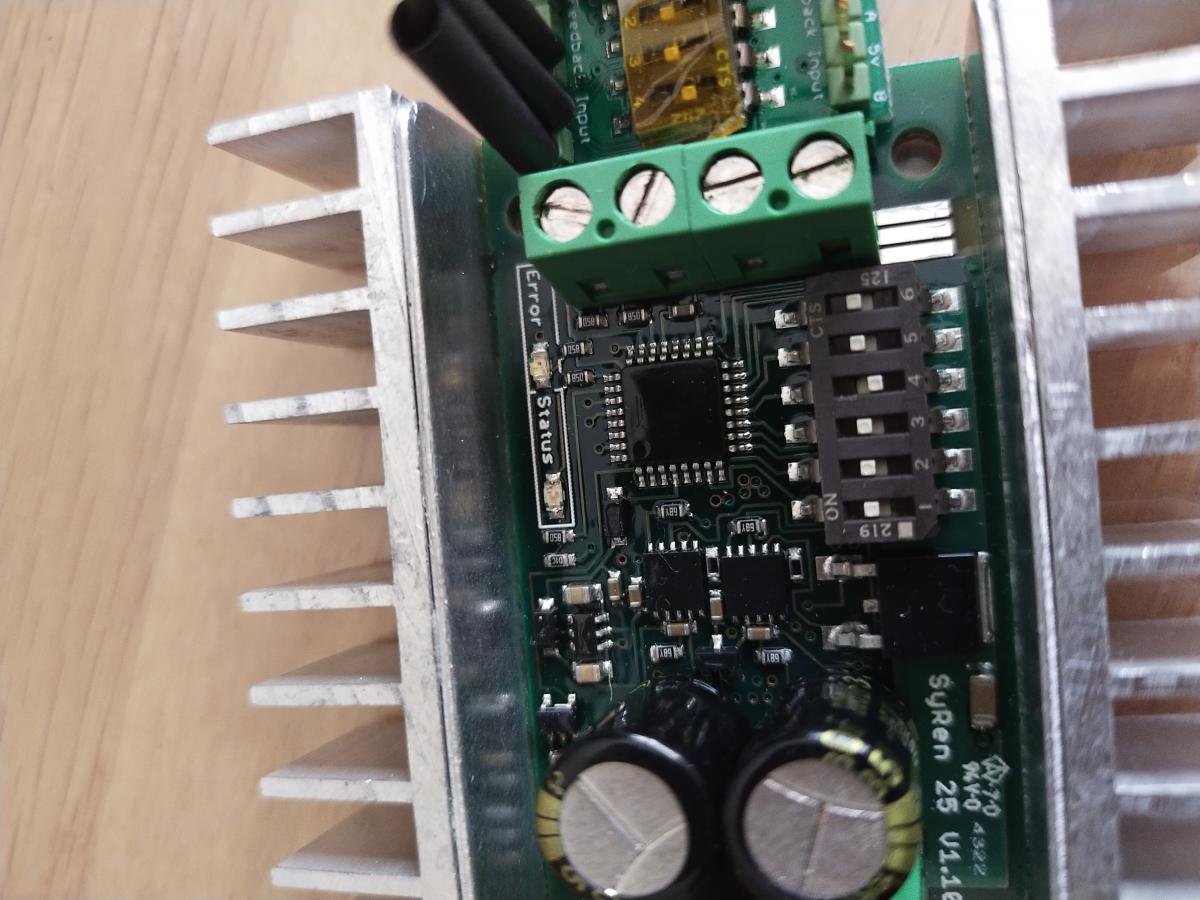

Si 25A ça suffit, j'ai remarqué sur la doc de la carte kangaroo qu' est aussi compatible avec la SYREN25 et qui est moins chère que la sabertooth 2X25 ( car la syren est faite que pour 1 moteur et toi tu n'en as qu'un alors que la sabertooth est faite pour 2 moteurs ... )

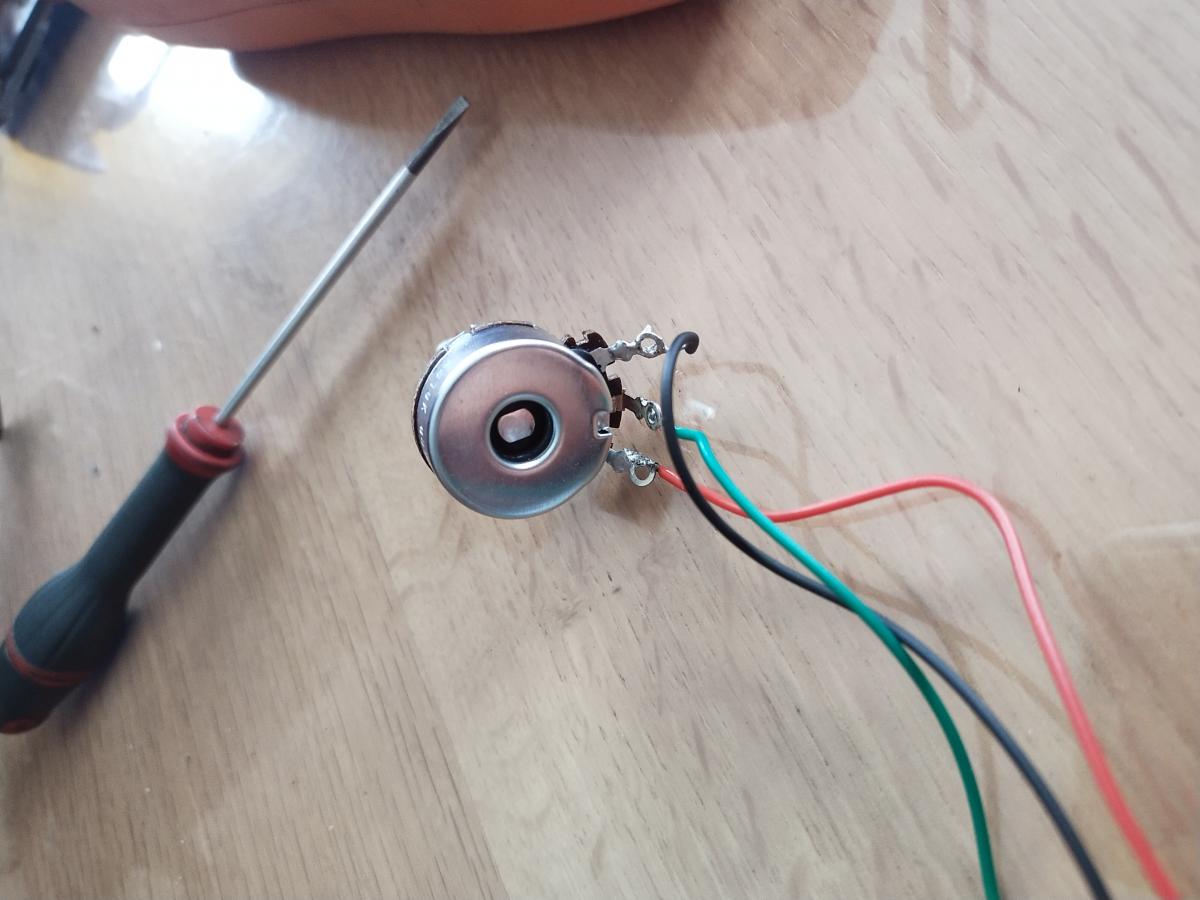

Pour ce qui est de la valeur du potentiomètre je ne pense pas que ça soit très important, il va faire un pont diviseur, je pense que tu seras très bien avec un potentiomètre entre 1K et 100K ohm...




Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118








#22 Mk1

Mk1

    Nouveau membre

  • Membres
  • 23 messages
  • Gender:Male
  • Location:29 Morlaix

Posté 19 janvier 2023 - 11:19

Bonjour Mike,

je te remercie ''encore une fois'' pour tes informations !!! Qui me sont très précieuse..

Pour l'alimentation de labo je vais peut-être attendre un peu... J'ai une personne qui répare un peu de tout en électronique à coté de chez moi !  Je vais lui demandé si je peu lui empreinter son alim de labo. Suivant comment ce passe mon projet et si ca fonctionne comme je veux, je m'achète une alim de labo :yahoo:

Je me permets de te demander si sur une carte sabertooth 2x25 ou 2x 32 qui normalement est faite pour commander 2 moteurs, il y a possibilité de connecter 2 commandes (gâchette)?

Les 2 commandes seraient sur la même carte et aurai à commander un seul et même moteur.

Sachant que les gâchettes ne seront pas actionnée en même temps, mais une à la fois.

J'aimerai quand même savoir si par mégarde les 2 commandes (gâchette) sont actionnées en même cela emmènera la carte au paradis des cartes???

Avec un grand merci pour le temps que tu m'alloues  :thank_you: C'est très sympa !!

Eric



#23 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 9 518 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 20 janvier 2023 - 08:26

Hum je ne suis pas sûr de bien comprendre ...
Pourquoi vouloir mettre deux gâchettes pour piloter un moteur, quand une seule gâchette permettrait déjà de piloter ton moteur ?
Pourquoi vouloir prendre une 2x pour un seul moteur ? Alors que les syren sont moins chères pour 1 seul moteur ?

Pour pouvoir bien répondre à tes questions il est recommandé de donner le maximum de détails sur ce que tu veux faire, le comment, mais aussi et surtout le pourquoi / l'objectif, car sinon on peut répondre à tes questions pour te laisser avancer sur le chemin que tu prends sans te dire que c'est pas le bon chemin car on ne sait pas où tu veux aller ...

Maintenant en utilisant ma boule de cristal, je suppose que tu veux utiliser une gâchette pour piloter ton moteur dans un sens, et une autre pour le piloter dans l'autre sens.
Si c'est bien le cas alors c'est possible et ça peut se faire avec deux gâchette une kangaroo et une carte syren. ( Pas besoin de carte pour 2 moteurs ) .
Il suffit juste de relier les gâchettes ensemble de sorte à faire un point diviseur de tension avec deux résistances variables chacune étant une des gâchettes. Et dans ce cas tu peux aussi appuyer sur les deux en même temps et dans ce cas le moteur va aller "un peu" du côté où tu appuis le plus ... Et plus tu appuis d'avantage d'un côté que de l'autre plus il ira de ce côté ...

Si jamais j'ai mal compris ce que tu voulais faire n'hésite pas à donner plus de détails.



Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118








#24 Forthman

Forthman

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 340 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 20 janvier 2023 - 10:31

moi j'ai plutôt compris qu'il voulait pouvoir commander soit avec une commande soit avec l'autre, un peu comme dans une voiture auto-école qui a deux pédaliers



#25 Mk1

Mk1

    Nouveau membre

  • Membres
  • 23 messages
  • Gender:Male
  • Location:29 Morlaix

Posté 20 janvier 2023 - 10:31

Bonjour à tous,

Merci pour les informations :thank_you: !

En me relisant, je me rends compte que mes ( questions, explication) manque de détails.

Mon projet est de fabriquer un appareil qui puisse piloter un embrayage.

Pour cela, j'ai en ma possession un moteur: cc--12v--165w--16.6Amp--3000rpm

Sur ce moteur est flasqué un réducteur.

En sortie du réducteur, j'ai une roue en métal solidaire de celui-ci.

La roue en métal a pour but d'enrouler sur elle même une chaine (style chaine de vélo).

La chaine de vélo est reliée à un câble via (un serre câble)

Le câble à pour but de tirer sur la pédale d'embrayage et ainsi remplacer (une jambe  :P ).

Pour cela:

J'ai besoin d'asservir le moteur pour qu'il puisse faire tourner la roue en métal, et donc tirer sur la pédale d'embrayage.

La roue en métal devra tourner de 270° environ pour la course maximal du câble ( via la chaine)

270° me donne une course de 140mm environ, mais il faut que l'action de la ou les gâchette(s) reproduise la dextérité d'une jambe humaine. Avec tous ce que cela implique (point de patinage au premier tiers, stagnation, vitesse de réaction...)

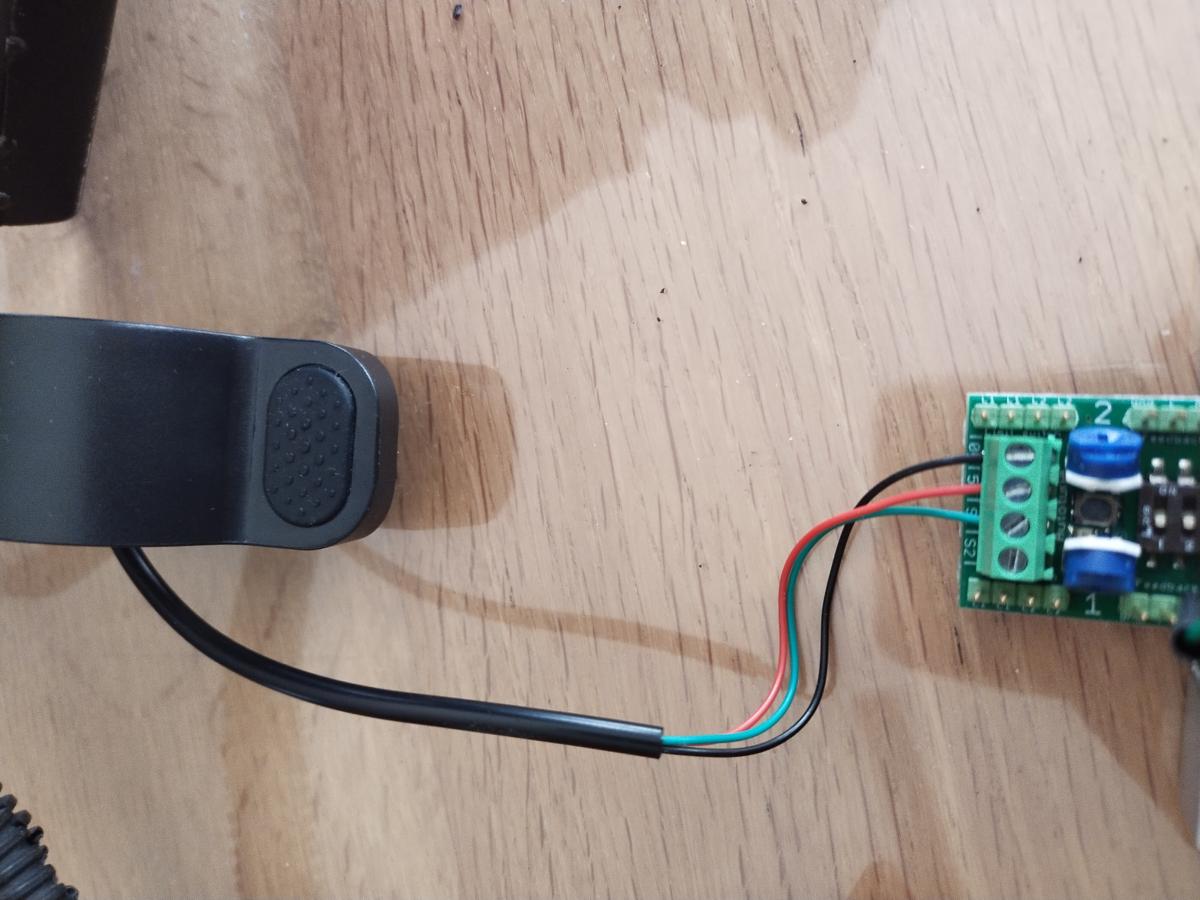

Je souhaite que la commande de l'asservissement du moteur se fasse avec une ou deux gâchette(s) filaire de style accélérateur au guidon de trottinette .( je ne sais pas si, j'utilise les bons terme)

Le moteur devra tourner de x tours pour permettre à la roue en métal de parcourir ses 270°.

La roue en métal devra retourner à sa position de repos 0° automatiquement  quand la ou les gâchette(s) ne sont plus actionné(es).

La roue en métal va devoir être actionnée dans le sens horaire et anti-horaire, avec le moteur via l'asservissement car le réducteur empêchera sont autonomie pour son retour au repos.

La ou les gâchette(s) seront actionner de : exemple 10° sens horaire pour que cela fasse tourner de 30° sens horaire la roue en métal, mais dès que je relâche la gâchette de 5° la roue devra faire 15° dans le sens anti horaire.

Mon souhait serai de pouvoir commander le moteur avec deux gâchettes, une à la fois ( pour faciliter l'ergonomie) style auto école comme le dit Forthman.

J'espère que mes explications ne sont pas trop indigeste :bad:

Mike, si je ne dits pas de bêtises, il serai possible de commander la carte syren avec deux gâchettes et des pontages sur celles-ci ??

Merci beaucoup pour le coup de main et surtout la patience...

Cordialement

Eric



#26 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 9 518 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 21 janvier 2023 - 02:30

Ok, donc en effet j'avais pas compris le besoin.

Précisons donc encore un peu.

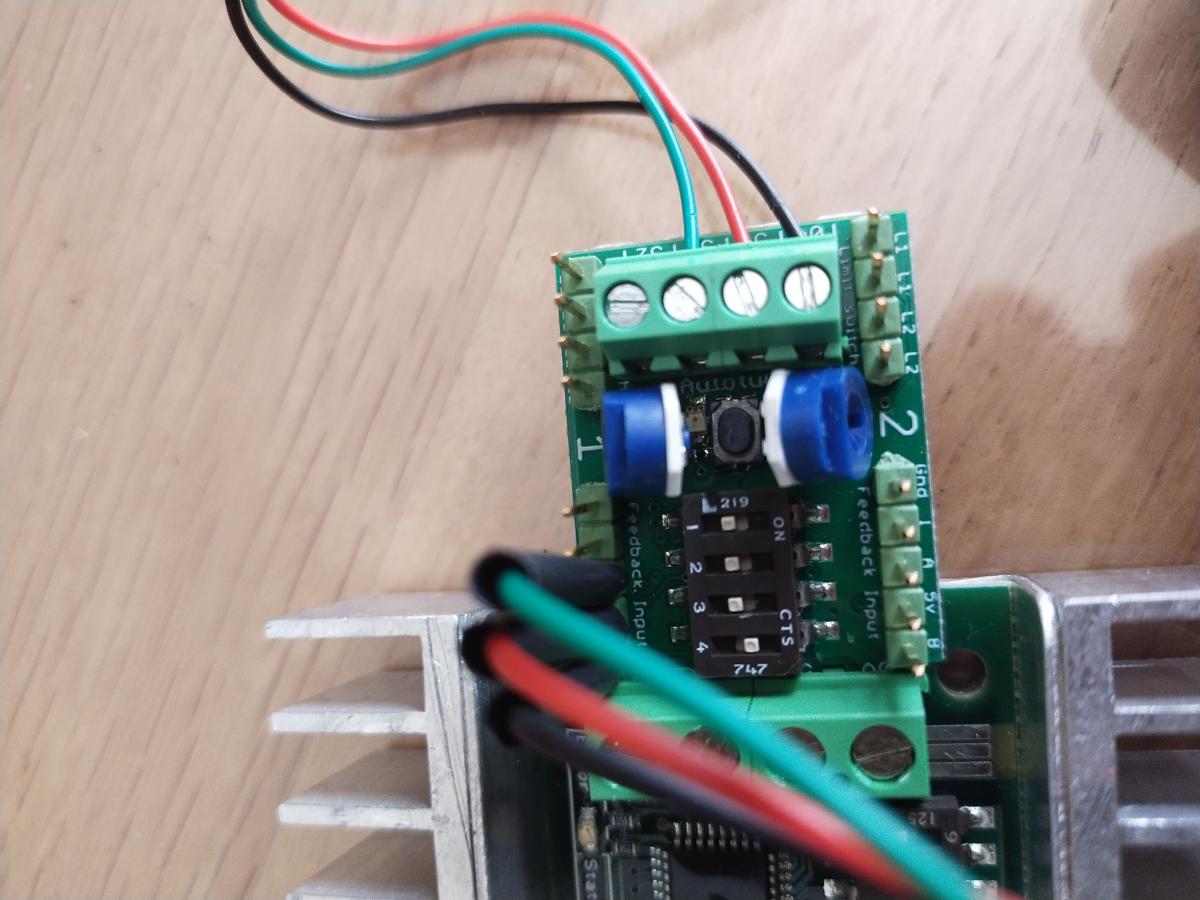

Le module kangaroo est conçu pour entre autre être piloté via un signal analogique.

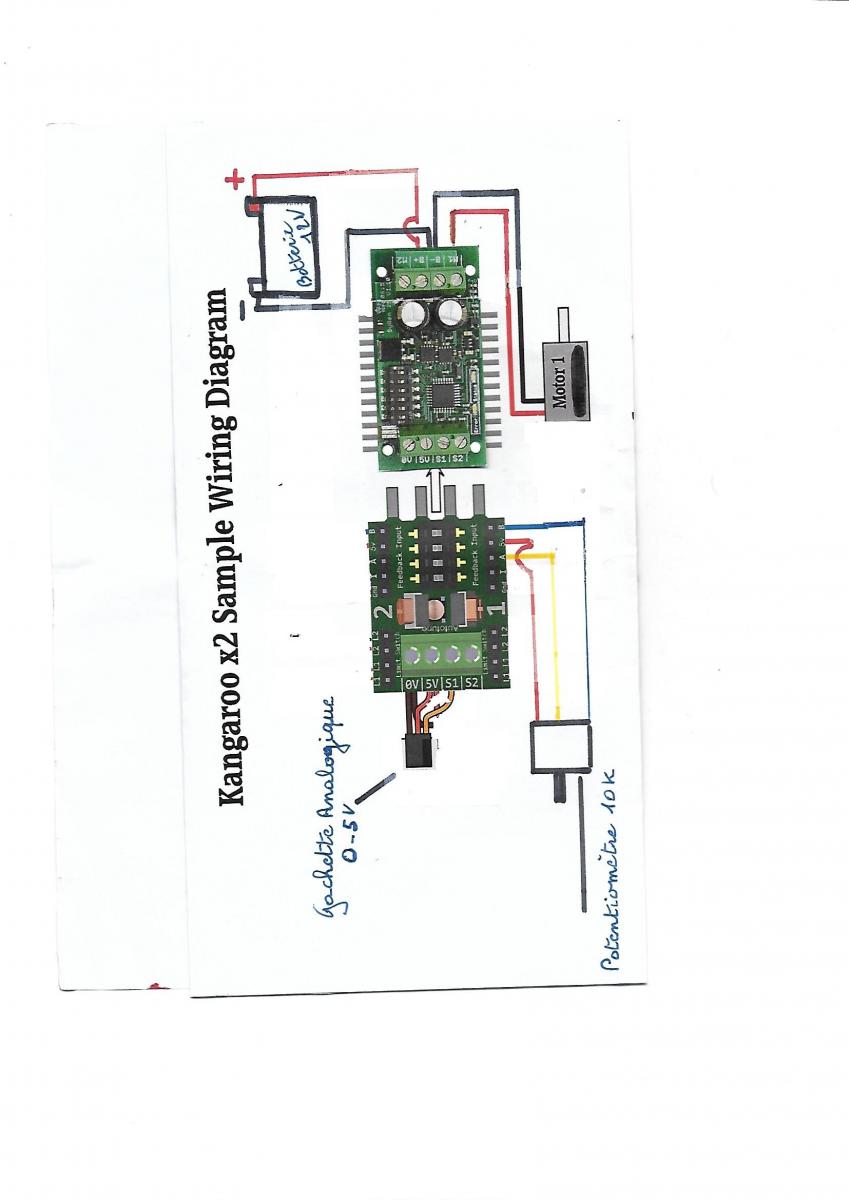

Pour ce faire quand on a une seule gachette on la branche en mode potentiomètre et on obtient une variation à peu près proportionnelle entre notre gachette et notre signal analogique.

Si on veut être en style auto école il faut réussir à faire en sorte de câbler nos deux gachettes de sorte à ce qu'on appuis sur l'une ou l'autre notre signal puisse varier de 0 à 5V.



Dans le cas où nos deux gachettes sont comme des joysticks qui peuvent aller dans les deux directions et qui au neutre sont au point centrale,
Une façon de le faire serait de brancher les 2 gachettes en parallèle ... mais ça va un peu influencer la linéarité du contrôle ...

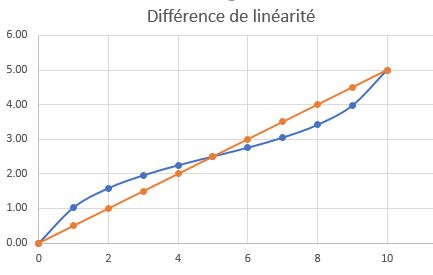

Sans rentrer dans le détail du calcul voici le résultat de la différence de linéarité :
