Pour un model passe-bas 1° ordre suivi d'un pont diviseur de tension, j'ai : Us / Ue = R9 / ((R8+R9).(1+j.omega.R2.C1) + R2 )
Je veux une fonction de transfert du type : Us / Ue = Rx / ( (Ry+Rx).(1+j.omega.Rz.C) )
Je pose R2 = R8+R9, j'ai donc Us / Ue = R9 / ((R8+R9).(1+j.omega.(R8+R9).C1) + R8+R9 ) = R9 / ((R8+R9).(2+j.omega.(R8+R9).C1) )
Soit Us / Ue = R9 / ((R8+R9).(1+j.omega.(R8+R9)/2.C1) )
C'est donc comme si j'avais un filtre passe bas caractérisé par tau = Rz.C = (R8+R9)/2.C1 et un pont diviseur de tension R9 / ((R8+R9)
C'est là que je vois que ça commence à dater tout ça

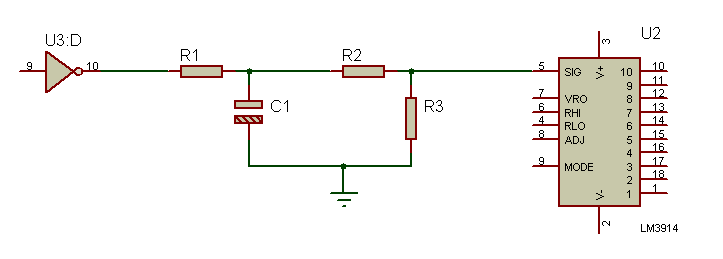

EDIT : J'ai vu ton schéma. ça pourrait marcher en effet. Mais finalement, un passe-bas passif + pont diviseur directement en sortie de U3:D devrait être plus simple ^^
EDIT2 : J'ai envie de faire plus simple pour l'affichage du sens de rotation : Au lieu de passer par une logique d'activation de l'affichage, je brancherais directement la base de deux NPN avant et après U3:C et les LED seront ou non alimentés en fonction du jumper JP1
