Introduction



Ce cours à pour but de vous présenter Kicad, une suite de programme pour la réalisation de schémas et de typons (logiciel gratuit et en français).
Ce cours vous montrera étape par étape comment vous servir de Kicad pour créer un projet complet (schéma + typon) et vous familiariser avec ses principales fonctions.

Le cours


Présentation

Kicad est une suite de programme open source (Sous licence GPL et en français !!!) pour la réalisation de schémas électroniques et de circuits imprimés. Il a été conçu et réalisé par Jean-Pierre Charras, chercheur au LIS (Laboratoire des Images et des Signaux) et enseignant en électronique à l'IUT de Saint Martin d'Hères. Ce formidable programme, en plus d'être gratuit, fonctionne sous les plate-forme Linux et Windows.

La suite Kicad est un ensemble de quatre logiciels et d'un gestionnaire de projets.
Voici les logiciels qui composent la suite Kicad :
  • Kicad : Gestionnaire de projets.
  • Eeschema : Entrée schématique.
  • Cvpcb : Utilitaire de sélection des empreintes physiques des composants électroniques utilisés dans le schéma.
  • PcbNew : Logiciel de réalisation de circuits imprimés.
  • Gerbview : Visualisation des documents générés au format GERBER.

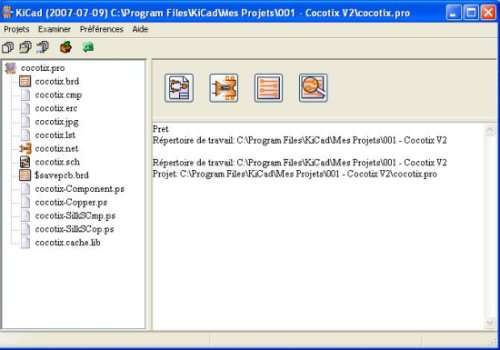

1- Kicad :

Kicad est donc le gestionnaire de fichier. C'est le liens entre les programmes et votre projet. Il permet donc de sélectionner rapidement un projet et de lancer les utilitaires de création (Eeschema, PcbNew, etc...)

Image IPB

2- Eeschema :

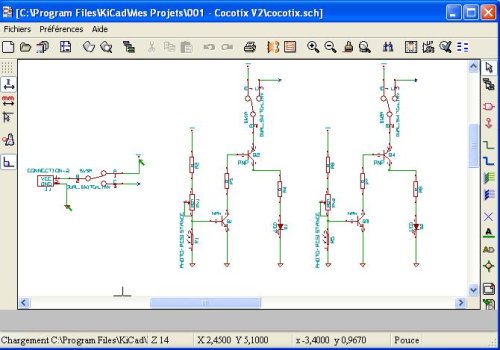

Eeschema est le programme qui va vous permettre de créer vos schémas simples ou mutli-feuilles, vérifier certaines erreurs de câblage basic (par exemple une pâte non connecter) et de créer une liste des composants utilisés. A partir de Eeschema vous pouvez aussi accéder à quelques documentations constructeur au format *PDF présente avec Kicad.

Image IPB

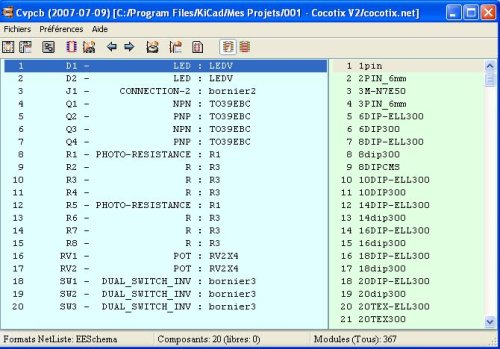

3- Cvpcb :

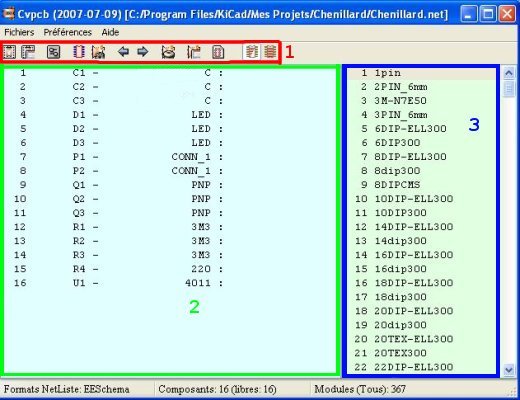

Cvpcb est un utilitaire qui va vous permettre d'associer chaque composants du schéma que vous avez réalisé, à une forme d'implantation.

Image IPB

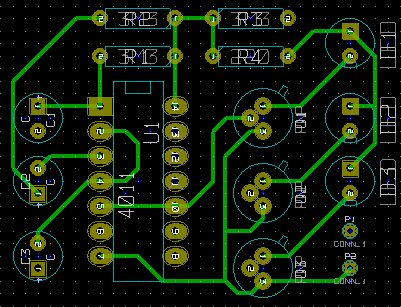

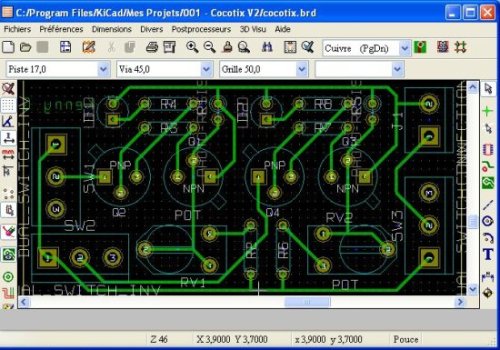

4- PcbNew :

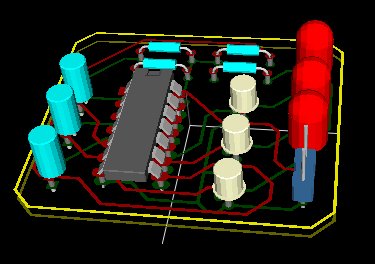

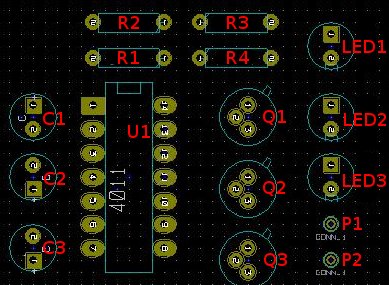

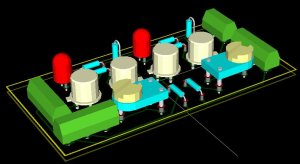

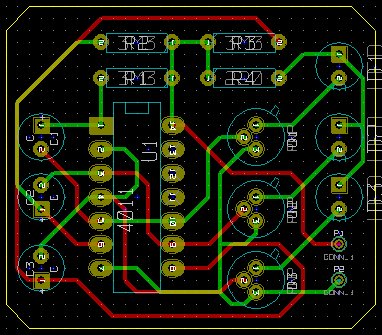

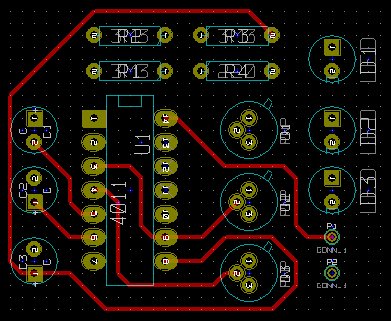

PcbNew va vous servir à créer votre circuit imprimé. C'est donc ici que vous allez placer vos composants et tracer vos pistes avec le contour de carte. A partir de PcbNew vous allez avoir accès à une vue 3D (sous OpenGL) de votre carte avec les composants montés.

Image IPB

Image IPB

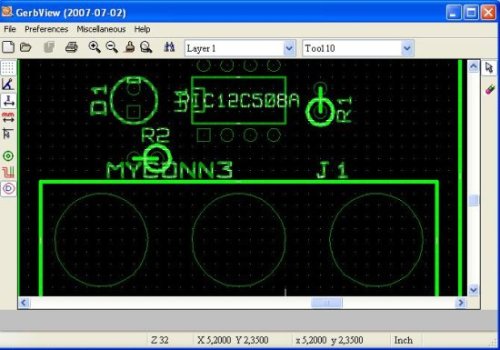

5- Gerbview :

Gerbview quant à lui, ne vous sera pas d'une grande utilité je pense, car c'est un utilitaire de visualisation de fichier GERBER. Quand je dis GERBER je ne parle pas du fait de vomir, loin de la !!! En faite les fichiers GERBER sont un standard qui sont utilisés pour les entreprises spécialisées dans le phototraçage des films devant servir à l'exposition des plaques recouvertes de cuivre. Les entreprises spécialisées et les écoles techniques utilisent ces fichiers, car ils sont vectoriels et standards pour tous les phototraçeurs.

Image IPB

Image IPBVoilà la présentation terminée. Dans le prochain chapitre vous pourrez télécharger et installé Kicad.

Téléchargement et installation

Si vous utilisez Windows :

Pour télécharger Kicad je vous propose d'aller sur son site officiel :
http://www.lis.inpg....e_au_lis/kicad/

Une fois sur la page d'accueil, dans le menu en haut à gauche dans la rubrique ''Download'' :

Image IPBCliquer sur "Site iut (ftp)" ou "Site iut (http)".

Une liste de fichier s'ouvre à vous.

Prenez le fichier "KiCad-2007-11-29-c-WinXP_autoinstall.zip"
(Le nom de la version 2007-11-29-c peut changer avec les mises à jour...)

L'installation ne devrait pas vous poser de problème, il suffit de dé-zipper le fichier et de l'exécuter.

Pour les utilisateurs de Linux :

Sous Ubuntu : Taper dans une console : sudo aptitude install kicad
(Merci à Robocop ! Image IPB )

Sous Mandriva : Dans le gestionnaire de paquet, rechercher un paquet nommé "Kicad" et installer le avec ses dépendances.

Pour les autres, si le logiciel n'est pas dans vos packages :

Image IPBPour vous aider, j'ai cherché sur des forums et j'ai trouvé cette explication pour l'installer (N'ayant pas essayé cette méthode je ne peux pas vous garantir quelle fonctionne...) :

Aller sur le site de Kicad et télécharger le fichier "kicad-2007-11-29-c.tgz"

Dans /usr/local : => Décompacter "kicad-2007-11-29-c.tgz" avec un sudo tar zxvf <chemin de kicad-2007-11-29-c.tgz> / kicad-2007-11-29-c.tgz

Pour le lancer :
Sous KDE : copier /usr/local/kicad/linux/kicad.desktop sur le bureau (sudo cp /usr/local/kicad/linux/kicad.desktop ~/Desktop)
ou (avec Gnome), créer un lanceur avec /usr/local/kicad/linux/kicad et l'icône /usr/local/kicad/linux/kicad_icon.png''


Maintenant que Kicad est installé, passons au chapitre suivant où nous allons voir comment créer un projet avec le gestionnaire de projets...

Créer un projet

Bon, passons aux choses sérieuses maintenant que l'installation de Kicad vous a mis un joli icône sur le bureau Image IPB !

Image IPB

Image IPBPour les linuxiens, suivez la démarche du chapitre précédent pour mettre un raccourci sur votre bureau. Windows met un icône sur le bureau pendant l'installation

Cliquer dessus, cela vous ouvre le gestionnaire de projets.

Image IPB

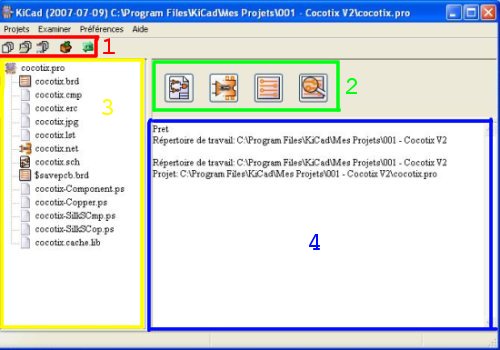

On peut diviser la fenêtre du gestionnaire de projets en 4 partie :

-1ère partie en rouge :
Ces icônes vous permettent de créer, ouvrir ou enregistrer un projet.

-2ème partie en vert :
Ces icônes vous permettent d'ouvrir les utilitaires de création :
Image IPBOuvre le programme de création de schéma 'Eeschema'.

Image IPBOuvre l'utilitaire d'association des composants 'Cvpcb'.

Image IPBOuvre l'éditeur de circuits imprimés 'Pcbnew'.

Image IPBOuvre le visualisateur de fichier GERBER 'GerbView'.

-3ème partie en Jaune :
Cette partie est un 'explorateur' de vos fichiers qui composent votre projet. (schéma, typon, liste des composants...)

-4ème partie en bleu :
Cette partie vous affiche votre répertoire de travail dans lequel est rangé votre projet.

Maintenant que vous connaissez les principales fonctions du gestionnaire de fichier voyons comment créer un projet. Je vous propose de créer le schéma et typon d'un chenillard.

Cliquer sur l'icône 'Créer un nouveau descripteur de fichier'
Image IPB

Cela vous ouvre une nouvelle fenêtre.
Créer un nouveau dossier et nommé le "Chenillard". Donner comme nom de projet "Chenillard" et enregistrer dans le dossier que vous venez de créer.

Image IPB

Vous devriez remarquer que le nom du projet dans l'explorateur à changer :

Image IPB

Voilà vous venez de créer votre premier projet !

Image IPBDans le prochain chapitre nous allons voir comment réaliser un schéma à partir de 'Eeschema'.

Faire un schéma

Le schéma que nous allons réaliser est celui d'un chenillard alimenter avec trois piles de 1,5V.
Dans le gestionnaire de fichier cliquer sur l'icône de 'Eeschema' :

Image IPB

En s'ouvrant, 'Eeschema' vous indique que c'est un nouveau projet.

Cliquez sur OK.

Nous allons nommer notre page et définir sa taille.
Cliquez sur :

Image IPB

dans les outils en haut.

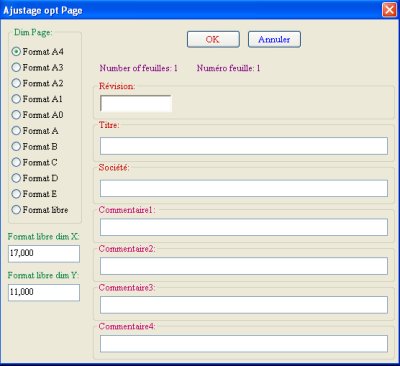

Choisissez 'A4' pour le format de page et dans l'intituler 'Titre' mettez 'Chenillard'.

Avant de continuer, sauvegarder votre projet en cliquant sur :

Image IPB

On va placer nos composants.
Pour cela cliquez sur :

Image IPB

dans les outils à droite.

Cliquez où vous voulez sur votre schéma.

La fenêtre de sélection de composant s'ouvre :

Image IPB

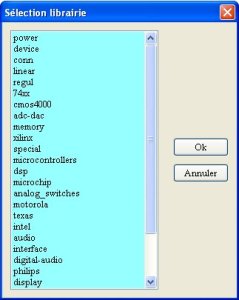

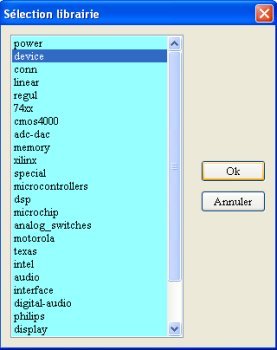

Cliquez sur 'Liste tous', la fenêtre de sélection de librairie s'ouvre :

Image IPB

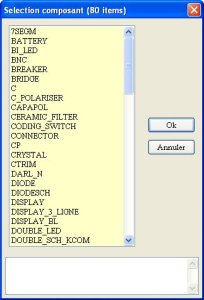

Cliquez sur 'device' dans la liste, la fenêtre de sélection du composant s'ouvre :

Image IPB

Chercher dans la liste le composant nommé 'R' et double-cliquez dessus.
Cliquez n'importe où sur le schéma pour placer la résistance.

Image IPB
-Zoomer sur la résistance :
Placez le curseur de votre souris sur la résistance que vous venez de placer. Faites tourné la molette de votre souris vers le haut, cela effectuera un zoom sur la résistance.
Faire tourné la molette de la souris vers le bas effectue un zoom arrière.

-Bouger la résistance :
Placez le curseur de votre souris sur la résistance que vous venez de placer. Appuyer sur la touche 'm' de votre clavier et changer la place de votre résistance, et cliqué à un endroit pour la re-placé.

-Effectuer une rotation de la résistance :
Placez le curseur de votre souris sur la résistance que vous venez de placer. Appuyer sur la touche 'r' de votre clavier cela fera tourner votre résistance.

-Rafraîchir l'écran :
Appuyer sur 'F3' pour effectuer un rafraîchissement de l'écran.



Assurer vous que l'icône : Image IPB est enfoncé.

Cliquez sur le schéma, la fenêtre de sélection de composant s'ouvre : Image IPB

Regardez dans l'encadrer nommé 'historique'. Il y a l'élément R. Ici, sont présents tous les composants que vous avez déjà utilisés, ainsi vous n'avez pas à les re-cherché dans la liste. Cliquez sur 'R' dans l'historique et placé votre résistance ou bon vous semble.

Image IPB-Supprimer un élément :
Pour supprimer un élément sur votre schéma, placé le curseur de votre souris sur l'élément à supprimer et appuyer sur la touche 'Suppr' de votre clavier.


Maintenant que vous savez placer des composants je voudrais que vous placiez quatre résistances sur votre schéma :

Image IPB

Image IPBPour les valeurs et les noms des composants, on le fera une fois le schéma terminé...

On va maintenant placer trois condensateurs.

Assurer vous que l'icône : Image IPB est enfoncé.

Cliquez sur votre schéma, la fenêtre de sélection de composant s'ouvre.

Cliquez sur 'liste tous', la fenêtre de sélection de librairie s'ouvre.

Double-cliquez sur 'device' dans la liste, la fenêtre de sélection du composant s'ouvre.

Double-cliquez sur 'C' dans la liste.

Placé le condensateur où vous voulez sur le schéma.

Ensuite en vous servant de l'historique, placé deux autres condensateurs.

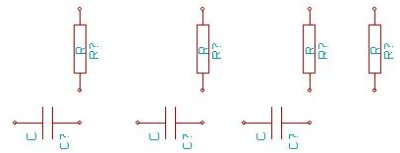

Voilà à quoi devrait ressembler votre schéma :

Image IPB

Il reste à placer trois LEDs, trois transistors PNP, trois portes logiques NON-ET et deux cosses sur lesquelles on connectera nos piles.

Je pense que vous êtes maintenant capable de placer les composants sans que je vous explique. Je vais juste vous donner l'emplacement des composants :

Pour les trois LEDs : Libraire 'device', composants 'LED'.
Pour les trois transistors PNP : Libraire 'device', composants 'PNP'.
Pour les trois portes logiques NON-ET : Libraire 'cmos4000', composants '4011'.
Pour les deux cosses : Librairie 'conn', composant 'CONN_1'.

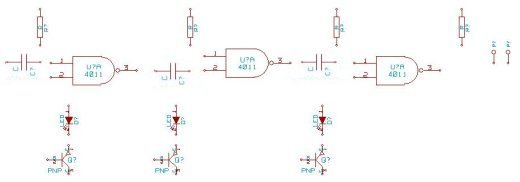

Une fois ces composants sur votre schéma essayer de les placer de cette façon :

Image IPB

Plaçons maintenant notre masse et notre VCC.

Cliquez sur l'icône : Image IPB dans les outils à droite.

Cliquez sur votre schéma, la fenêtre de sélection de composant s'ouvre.

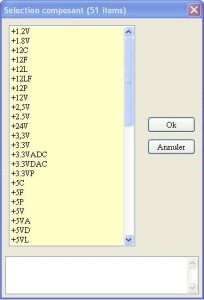

Cliquez sur 'liste tous', la fenêtre de sélection de composant s'ouvre :

Image IPB

Cherché dans la liste le composant nommé 'VCC' et double-cliquez dessus.

Placez le au dessus des résistances sur le schéma.

Assurer vous que l'icône : Image IPB est enfoncé.

Cliquez où vous voulez sur votre schéma, la fenêtre de sélection de composant s'ouvre.

Cliquez sur 'liste tous', la fenêtre de sélection de composant s'ouvre.

Cette fois-ci cherchez le composant nommé 'GND' et double-cliquez dessus.

Placez le en dessous des transistors PNP.

Image IPB
Penser à enregistrer votre schéma en cliquant sur l'icône : Image IPB
Maintenant que tous les composants sont placés sur le schéma, nous allons réaliser les connections.

Cliquer sur l'icône : Image IPB
dans les outils à droite.

Maintenant, pour placer une piste, rien de plus simple !
Il vous suffit de cliquez sur la pâte d'un composant, d'aller sur l'autre composant a relié et cliquer sur sa pâte.

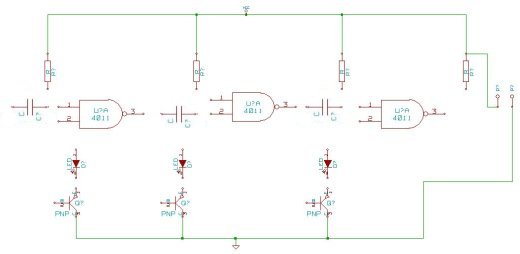

Connecter le VCC et la masse de la façon suivante :



Image IPB

Image IPBPour supprimé une piste ou un noeud, placé le curseur de votre souris dessus et appuyer sur la touche 'Suppr' de votre clavier.

Câbler le schéma de façon à obtenir ceci :

Image IPB

Image IPB
Pour que vous ne vous trompiez pas dans la connexion des pistes en réalisant le schéma, voici quelques explications :
Image IPB Cela signifie qu'il y a connexion entre les deux pistes qui se croisent.
Image IPB Cela signifie qu'il n'y a pas de connexion entre les deux pistes qui se croisent.


Maintenant que notre schéma est terminé nous allons donner à chaque composant un nom unique.

Cliquez sur l'icône : Image IPB dans la barre d'outils en haut.

La fenêtre 'numérotation des composants' s'ouvre :

Image IPB

Cochez 'Feuille active' et 'Tous les composants'.

Cliquez sur 'Numérotation'.

Eeschema va vous demander une confirmation pour détruire la notation actuelle. Cliquez sur 'Oui'.

Vous remarquerez que sur votre schéma vous avez maintenant R1, R2, R3, R4, U1A, U1B, U1C, ...
Chaque composants à un nom unique ! Sympa la numérotation automatique ^^

Image IPB
Penser à enregistrer votre schéma en cliquant sur l'icône : Image IPB


Maintenant que les composants sont nommés, donnons des valeurs aux résistances et aux condensateurs.

Faites un clique droit sur R1, la résistance la plus à gauche.

Aller sur 'Edit composant' puis sur 'Editer' :

Image IPB

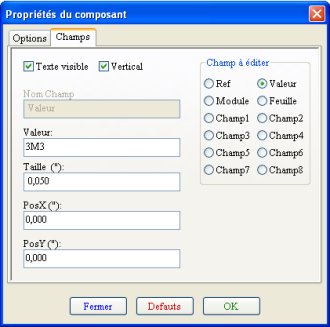

La fenêtre propriétés du composant s'ouvre.

Cliquez sur l'onglet 'Champ'.

Dans 'Champ à éditer' cliquez sur 'Valeur'.

Dans le champ valeur tapez '3M3' pour mettre la valeur 3,3 méga-ohm.

Image IPBCertain note '3,3M' pour la valeur, ce qui est identique à '3M3'

Image IPB

Cliquez sur OK pour confirmer.

Recommencez l'opération avec R2 et R3.
Pour R4 mettez la valeur '220' pour 220 ohms.

Faites la même opération pour les condensateurs et mettez ces valeurs :
C1 : '4µ7'.
C2 : '3µ3'.
C3 : '1µ'.

Vous devriez avoir ce schéma :

Image IPB

Maintenant je vais vous montrer comment mettre du texte sur votre schéma.

A côté de P1 je voudrais écrire Pile+ et à côté de P2 écrire Pile-.

Cliquez sur l'icône : Image IPB dans la barre d'outils à droite.

Entrez votre texte et cliquez sur 'OK'.

Ensuite cliquez à l'endroit où vous voulez placer votre texte.

Image IPBPour déplacer un texte faite un clique droit dessus et cliquez sur 'Déplacer texte'.
Pour effectuer une rotation d'un texte placé le curseur de votre souris dessus et appuyer sur la touche 'r' de votre clavier.


Vous devriez avoir ce résultat :

Image IPB

On pourrait croire que notre schéma est terminé, pourtant non, il reste une chose à faire !

Connecter les pâtes d'alimentations du circuit intégré contenant les portes NON-ET.

A l'origine, Kicad cache les pâtes d'alimentations des CI.
Pour les faire apparaitre sur le schéma cliquez sur l'icône Image IPB dans les outils à gauche.

Vous devriez voir apparaitre deux pâtes (VDD et VSS) sur les portes logiques :

Image IPB

Reliez les pâtes nommées VDD (des trois portes logiques) au VCC en haut de votre schéma.
Et reliez les pâtes nommées VSS au GND en bas de votre schéma.

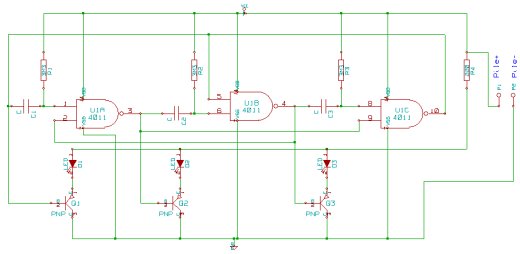

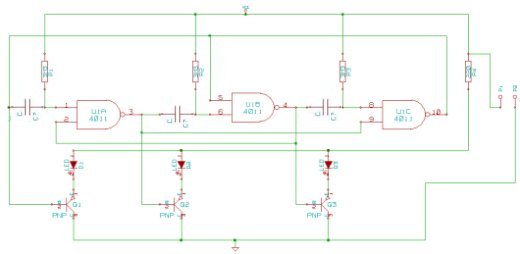

Voici à quoi doit ressembler votre schéma fini :

Image IPB

Il faut maintenant créer une liste des composants que l'on utilise pour pouvoir réaliser notre typon dans le prochain chapitre.

Cliquez sur l'icône : Image IPB situez dans la barre d'outils en haut.

Cliquez sur 'Netlist' en rouge puis sur enregistrer.

Voilà la liste des composants a été créé !

Maintenant que tout est fini, imprimons notre schéma !

Cliquez sur l'icône : Image IPB Dans la barre d'outils en haut.

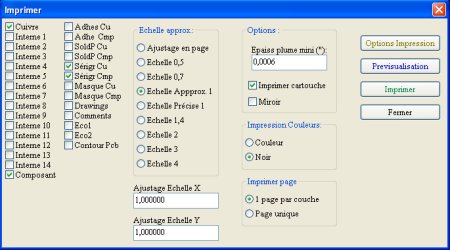

La fenêtre 'imprimer' s'ouvre.

Choisissez si vous voulez une impression en 'couleur' ou en 'noir et blanc' puis cliquez sur 'imprimer'.

Voilà ! Ce chapitre est terminé, vous êtes maintenant capable de créer des schémas avec Eeschema !

Image IPBDans le prochain chapitre nous allons voir comment créer le typon de notre Chenillard...

Réaliser un typon

Faisons le point :
Vous venez de créer votre projet, avez fini votre schéma et avez créé une liste de vos composants dans EeSchema.
Maintenant nous allons associer chaque composant à une empreinte pour réaliser le typon de notre Chenillard.
Maintenant nous allons associer chaque composant à une empreinte pour réaliser le typon de notre Chenillard.

Retournez sur le gestionnaire de projet et cliquez sur l'icône : Image IPB pour lancer Cvpcb.

Voici comment se compose la fenêtre de Cvpcv :

Image IPB

- Première partie en rouge :
Ces icônes sont les outils de Cvpcb.

- Seconde partie en vert :
Ceci est la liste de vos composants.

- Troisième partie en bleu :
Ceci est la liste des empreintes présentent dans la librairie.

Cliquez sur la première ligne de la liste des composants (partie 2 entourer de vert...).
Image IPB
Vous pouvez voir la liste des empreintes que vous propose Kicad dans la liste à droite (partie 3 entourer de bleu).

L'icône Image IPB dans les outils en haut vous permet de filtrer les empreintes.

Pour le moment, je voudrais que vous cliquiez sur l'icône Image IPB dans les outils en haut pour ne pas filtrer les empreintes.

Cherchez dans la liste l'empreinte nommée ''C1V5'' et cliquez dessus.

Maintenant cliquez sur l'icône Image IPB dans les outils en haut.

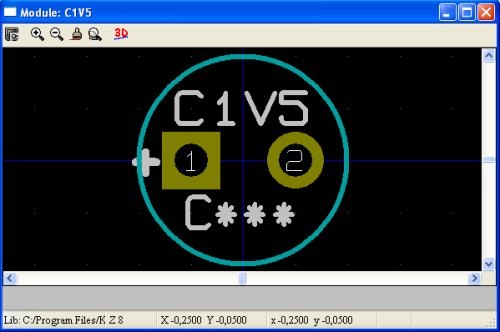

La fenêtre de visualisation d'empreinte s'ouvre :

Image IPB

Vous retrouvez ainsi l'empreinte tel qu'elle apparaîtra sur votre typon.

Image IPB
En cliquant sur l'icône Image IPB de la fenêtre de visualisation d'empreintes, vous obtenez un aperçu 3D du composants.


Refermez la fenêtre de visualisation d'empreinte et retournez sur Cvpcb.

Cliquez sur le premier composants de la liste de gauche :
Image IPB
et dans la liste des empreintes double cliquez sur ''C1V5''.

Si tout s'est bien passé, dans la liste des composants, la première ligne devrait avoir changé :
Image IPB
Voilà ! Vous savez associer vos composants à une empreinte !

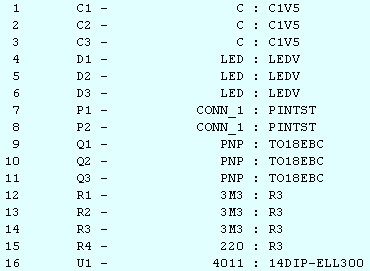

Je voudrait que vous associez vos composants avec leurs empreintes respectifs :
C1 -> 'C1V5'
C2 -> 'C1V5'
C3 -> 'C1V5'
D1 -> 'LEDV'
D2 -> 'LEDV'
D3 -> 'LEDV'
P1 -> 'PINTST'
P2 -> 'PINTST'
Q1 -> 'TO18EBC'
Q2 -> 'TO18EBC'
Q3 -> 'TO18EBC'
R1 -> 'R3'
R2 -> 'R3'
R3 -> 'R3'
R4 -> 'R3'
U1 -> '14DIP-ELL300'

Image IPB

Maintenant l'association terminée, cliquez sur l'icône Image IPB dans les outils en haut pour sauvegarder ce que vous venez de faire.

Après enregistrement Cvpcb se ferme.

Retournez sur le gestionnaire de projet et cliquez sur l'icône Image IPB pour ouvrir Pcbnew, l'éditeur de typon.

A l'ouverture Pcbnew vous indique qu'aucun fichier a été trouvé, c'est normal puisque le typon n'a pas encore été réalisé.

Cliquez sur OK.

Avant de faire quoi que ce soit, aller sur 'Fichier' -> 'Sauver Circuit Imprimé'.

Comme pour le schéma, on va définir la taille de la feuille que l'on utilise et le nom de notre typon.

Pour cela cliquez sur l'icône Image IPB dans les outils en haut.

Cela vous ouvre une nouvelle fenêtre :

Image IPB

Dans 'Dim Page' choisissez 'FormatA4'.
Dans 'Titre' mettez 'Chenillard'.

Cliquez sur OK.

Maintenant on va charger la liste des composants avec leurs empreintes.

Pour cela cliquez sur l'icône Image IPB situez dans les outils en haut.

Cela vous ouvre la fenêtre d'ouverture de la netlist.

Image IPB

Cliquez sur 'Sélection', choisissez 'Chenillard.net', cliquez sur ouvrir, puis sur 'Lire'.
Fermer la fenêtre d'ouverture de netlist.

En revenant sous Pcbnew, vous pouvez voir que les empreintes de vos composants ont été chargé en haut à gauche de la page du typon.

Image IPB

Si vous ne voyez pas vos composants à l'écran, faite un zoom arrière à l'aide de la molette de votre souris.

Notre feuille est le cadre rouge. Donc il va falloir placer tous les composants vers le centre de la page.

Faite un zoom sur le tas de composants en plaçant le curseur de votre souris dessus et en utilisant la molette de votre souris.

Placez le curseur de votre souris sur le tas de composants et appuyez sur la touche ''m'' de votre clavier et amener tous les composants au centre de la feuille entourer de rouge.
Rappel : La touche 'r' permet une rotation du composant...

Pensez de temps en temps à faire un rafraîchissement de l'écran à l'aide de la touche 'F3' car à force de déplacer les composants, certaine partie reste dessiner.

Placez donc vos composants vers le centre de la feuille (l'encradrer rouge) :

Image IPB

Image IPBPendant que vous déplaciez vos composants, vous avez dû voir apparaître des lignes blanches reliant certaine pâtes de composants. C'est ce que l'on appelle le chevelu. Rien à voir avec les cheveux ! C'est en faite les liaisons de vos composants...

En parlant du chevelu, activons le pour créer nos pistes.
Pour cela cliquez sur l'icône : Image IPB dans les outils de gauche.

Cette fois-ci, le chevelu devient un peu plus complet. Je dis bien un peu plus, car toutes les liaisons n'apparaisse pas à l'écran. Seul les plus proches. Mais pas de panique, quand on va créer nos pistes, un chevelu jaune nous indiquera toutes les pâtes reliez à celle sélectionné. Le chevelu général nous donne donc un aperçu pour placer les composants :

Image IPB

Image IPBLe typon qui va suivre, ne répondra pas forcément aux règles de réalisations d'un typon. Mais celui-ci vous permettra d'apprendre à créer des pistes côté cuivre et côté composants. De même, certain pourront trouver des améliorations de placement des composants et des pistes, car j'ai réalisé ce typon sans chercher à le rendre efficace et parfais, mais juste dans le but de faire ce tuto.

Essayer de placer vos composants de la manière suivante :
(J'ai ajouté les noms en rouge pour que vous reconnaissiez les composants...)

Image IPB

Bon, avant de commencer à tracé les pistes, voyons comment sélectionner une couche (côté composants ou côté cuivre de notre plaque...).

Regarder dans les outils en haut, il apparait une liste :

Image IPB

Vous pouvez voir les couches 'Cuivre', 'Composants' et 'Contour PCB' qui nous serons utiles !

'Cuivre' : traçage des pistes sur le dessous de la carte.
'Composants' : traçage des pistes sur le dessus de la carte (où sont placé les composants...).
'Contour PCB' : contiendra le contour de notre carte.

Image IPBPensez à enregistrer !

Dans la liste des couches, choisissez 'Cuivre'.

Dans les outils à droite cliquez sur l'icône d'édition des pistes : Image IPB

Cliquez sur la pastille d'un des composants.
Un chevelu jaune apparaît (traits en jaunes). En faite, la pastille sur laquelle vous venez de cliquer, doit être relié à chacune des autres pastilles indiquez par le chevelu en jaune.
Cliquez donc sur une pastille indiquez par le chevelu. Voilà vous venez de créer une piste !

Pour l'effacer, rien de plus simple, cliquez sur l'icône : Image IPB puis cliquez sur la piste que vous voulez supprimer.

Pour créer des pistes avec des angles : Image IPB il suffit de cliquer où vous voulez pendant l'édition de la piste.

Image IPBLes pistes ainsi créer sont vertes. Chaque couleur correspond à une couche... Vert : côté cuivre, Rouge : côté composant, ... etc

Maintenant que vous savez créer des pistes, réaliser les pistes du côté cuivre de la manière suivante :

Image IPB

Maintenant, voyons comment créer des pistes du côté composants !

Sélectionnez dans la liste des couches : 'Composants'.

Cliquez sur l'icône d'édition des pistes dans les outils à droite : Image IPB

Si vous créer unes pistes, vous verrez qu'elle est rouge maintenant. Cela nous permet de différencier les différentes couches.

Réalisez les pistes côté composants de cette manière :

Image IPB

Maintenant que les pistes sont réalisé, il nous reste que le contour de carte à réaliser !

Voici à quoi devrait ressembler votre typon pour le moment :

Image IPB

Réalisons donc notre contour de carte.
Pour cela, dans la sélection des couches cliquez sur 'Contour PCB'.

Image IPBLe contour de carte sera de couleur jaune...

Cliquez sur l'icône : Image IPB qui va nous permettre de tracé le trait de contour de carte.

A l'aide de cet outil, tracé votre contour de carte.

Voici notre typon terminé (pistes + contour en jaune) :

Image IPB

Image IPBLe contour de carte peut avoir n'importe quelle forme ! Pour exemple, sur le mien, j'ai éliminé les angles droit...

Image IPBPensez à enregistrer !

Maintenant que nous avons fini notre typon, on va vérifier qu'il n'y a aucune erreur et aucun oubli de pistes.

Cliquez sur l'icône : Image IPB dans les outils en haut.

Cela ouvre une fenêtre.

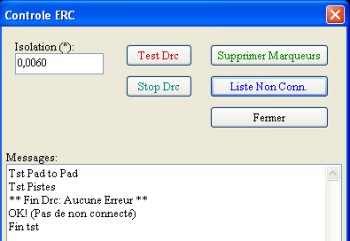

Cliquez sur 'Test DRC' (en rouge) pour vérifier les erreurs. Dans 'messages' il doit apparaître 'Aucune erreur'.
Cliquez ensuite sur 'Liste non Conn.' (en vert) pour vérifier que l'on a réalisé toutes les connections. Dans 'messages' il doit apparaître 'Ok (pas de non connecté)'.

Image IPB

Bon maintenant que nous avons terminé notre typon, voyons une vue d'ensemble en 3D pour voir à quoi ressemblera notre carte...

Dans la barre d'outil en haut cliquez sur '3D visu' :

Image IPB

Une nouvelle fenêtre s'ouvre avec la vue 3D de la carte :

Image IPB

Pour modifier la vue, cliquez sur l'image avec le clique gauche et tout en restant appuyer, bouger votre souris.

Maintenant voyons comment imprimer notre travail.

Cliquez sur 'Fichier/Imprimer', la fenêtre d'impression s'ouvre :

Image IPB

Voici comment se présente cette fenêtre :

Les deux colonnes à gauche représente les couches que vous allez imprimé.
Ici, on imprime 'Cuivre' (piste côté cuivre), 'Composants' (pistes côté composants), 'Sérigr Cu' (empreintes des composants côté cuivre. Décochez la, car nous n'avons pas de composants sur cette couche...), et enfin 'Sérigr Cmp' (empreintes des composants côté composants qui est utile quand on soude nos composants...).

Donc pour faire simple, les cases 'Cuivre', 'Composants' et Sérigr Cmp' doivent être cochées.

Ensuite dans 'Echelle Approx', 'Echelle Approx 1' permet d'imprimer en taille réelle.

'Impression couleur' permet d'imprimer en noir ou en couleur.

'Imprimer page' permet d'imprimer une couche par page ou toutes les couches sélectionnées sur une seule page.

Une fois les réglages effectuer, cliquez sur 'Previsualisation' pour voir ce que vous allez imprimer.

Ensuite cliquez sur 'imprimer'.

Image IPBVoilà ! Ce chapitre est terminé, vous êtes maintenant capable de créer des typons de vos schémas et d'imprimer le résultat pour une future réalisation !
Les prochain chapitre seront des annexes pour approfondir vos connaissance sur Kicad.


Annexes



Ajouter un composant dans les librairies de EeSchema

Sujet : Cette annexe a pour but de vous montrer comment ajouter un composant (que vous dessinerez vous-même) dans la librairie de EeSchema.
Comme exemple je prendrai le symbole de la photo-résistance.

Car d'origine dans Eeschema, le symbole est le suivant :

Image IPB

Je vais donc vous montrer comment ajouter un symbole plus adapté aux photo-résistance :

Image IPB

Pour ajouter un symbole dans les librairies de Eeschema (l'éditeur de schéma...) Il faut ouvrir l'éditeur de librairies et de composants. Pour cela, dans Eeschema cliquez sur l'icône Image IPB dans les outils en haut.

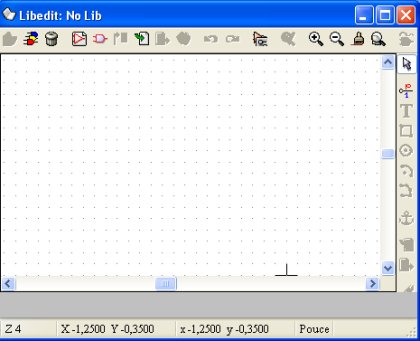

Cela a pour effet d'ouvrir 'LibEdit' :

Image IPB

Maintenant l'éditeur ouvert on va charger la librairie dans la quelle on va mettre notre nouveau composant.

Cliquez sur l'icône : Image IPB dans les outils en haut.

Cela ouvre la fenêtre de sélection de la librairie :

Image IPB

Choisissez 'Device' puis cliquez sur 'Ok'

Vous devriez voir apparaître le chemin de la librairie en haut à gauche de la fenêtre de LibEdit :
Image IPB
Maintenant on a deux choix. Soit on modifie un composant, soit on en réalise un nouveau.

Nous on va en créer un nouveau, cliquez donc sur l'icône : Image IPB dans les outils en haut.

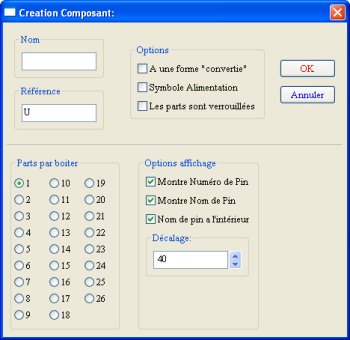

Cela vous ouvrir une fenêtre dans laquelle on va mettre les propriétés de notre composant :

Image IPB

Image IPBPour modifier un composant, cliquez sur l'icône Image IPB dans les outils en haut.

Dans le champ 'Nom' mettez le nom du composant, ici : 'PHOTO-RESISTANCE'.
Dans le champ 'Référence' mettez : 'R'. (Ceci est le nom du composants sur le schéma, ici les photo-résistance se nommeront R1, R2, ... etc)
Ensuite cliquez sur 'Ok'.

Faites un clique droit sur le centre de l'écran, allez sur 'Sélection grille' puis sélectionner la 'grille : 50' :

Image IPB

Maintenant, on va créer le schéma de notre photo-résistance.

Cliquez sur l'icône : Image IPB dans les outils à droite, pour créer un rectangle.

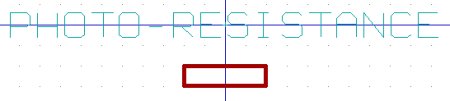

Tracez un rectangle de cette taille : (les points de la grille on été volontairement grossi pour mieux les voir) :

Image IPB

Faites un clique droit sur le rectangle que vous venez de tracé, puis cliquez sur 'Options' :

Image IPB

Un nouvelle fenêtre s'ouvre.

Dans le champ 'Epaisseur('')' mettez la valeur '0,010' :

Image IPB

Votre rectangle devrait être plus épais maintenant :

Image IPB

Maintenant nous allons dessiner les pâtes.

Mais avant, mettez la grille sur 25. Pour cela faites un clique droit sur le centre de l'écran, allez sur 'Sélection grille' puis sélectionner la 'grille: 25' :

Image IPB

Cliquez sur l'icône : Image IPB dans les outils à droite. (icône de création des pâtes des composants...)

Ensuite cliquez où vous voulez sur la page.

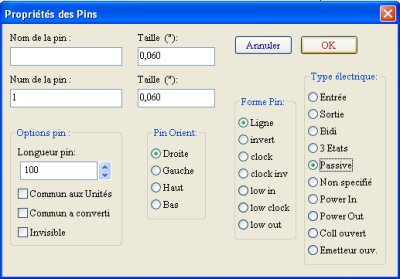

Une fenêtre de propriétés s'ouvre :

Image IPB

Voici les paramètres à rentrer :
- 'Num de la pin' : 1
- 'Longueur pin' : 100 (longueur de la pâte)
- 'Taille ('')' : 0,060 (taille du texte)
- 'pin Orient' : droite (direction de la pâte)
- 'Type electrique' : passive

Une fois ces paramètres rentrés, cliquez sur 'OK'.

Si la pâte que vous venez de créer n'est pas collé sur votre rectangle, faite un clique droit dessus et cliquez sur 'Deplace pin'. Ainsi vous pourrez déplacer la pâte de façon à obtenir ceci :

Image IPB

Maintenant faisons la deuxième pâte.

Cliquez sur l'icône : Image IPB dans les outils à droite. (icône de création des pâtes des composants...)

Ensuite cliquez où vous voulez sur la page.

La fenêtre de propriétés s'ouvre, mais cette fois-ci les paramètres sont :
- 'Num de la pin' : 2
- 'Longueur pin' : 100 (longueur de la pâte)
- 'Taille ('')' : 0,060 (taille du texte)
- 'pin Orient' : gauche (direction de la pâte)
- 'Type electrique' : passive

Déplacé la pâte de l'autre côté du rectangle de façon à obtenir ceci :

Image IPB

Notre schéma est celui d'une simple résistance.

Pour qu'il ressemble à celui d'une photo-résistance il manque plus qu'à lui ajouter deux flèches sur le dessus.

Cliquez sur l'icône : Image IPB dans les outils à droite.

Et tracer 2 flèches de cette manière :

Image IPB

Je pense que cela ne devrait pas vous poser de gros problèmes...

Voilà, notre schéma de la photo-résistance est terminé !

Maintenant il faut sauvegarder.

Pour cela cliquez sur les deux icônes : Image IPB et Image IPB dans les outils en haut.

Voilà ! Le schéma de vote photo-résistance est utilisable dans EeSchéma !

Avant de terminer, voici quelques exemples de schémas de composants que j'ai réalisé :

Image IPB

Image IPB

Image IPB

Image IPBLe prochain Annexe vous expliquera comment ajouter une empreinte dans les librairies de Pcbnew...

Ajouter une empreinte dans les librairies de Pcbnew

Sujet : Cette annexe a pour but de vous montrer comment ajouter l'empreinte d'un de vos composants dans les librairies de Pcbnew, en la dessinant vous-même.
Comme exemple je vais réaliser l'empreinte de ce connecteur que j'ai réalisé :

Image IPB

Pour ajouter une empreinte dans les librairies de Pcbnew (l'éditeur de typon...) Il faut ouvrir l'éditeur d'empreintes. Pour cela, dans Pcbnew cliquez sur l'icône Image IPB dans les outils en haut.

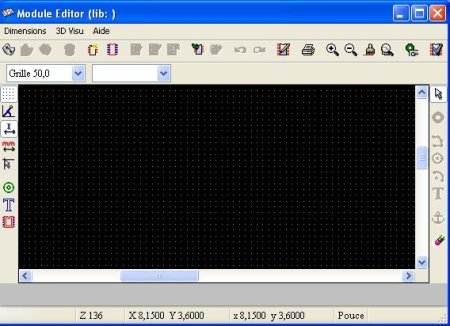

Voici à quoi ressemble l'éditeur d'empreintes :

Image IPB

Tout comme pour les schémas des composants, il faut ouvrir une librairie.

Cliquez sur l'icône Image IPB dans les outils en haut.

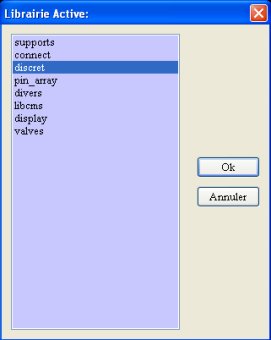

Une fenêtre s'ouvre pour choisir la librairie à ouvrir :

Image IPB

Choisissez 'connect' puis cliquez sur 'OK'.

Regardez en haut de votre page, le nom de la librairie devrait être affichée, pour être sûr que la bonne librairie a été ouverte :
Image IPB
Maintenant deux choix s'offre à nous. Soit on réalise une nouvelle empreinte, soit on en modifie une.

Pour ce cas, nous allons en créer une.

Cliquez sur l'icône : Image IPB dans les outils en haut.

Image IPBPour modifier une empreinte il aurait fallu cliquer sur l'icône : Image IPB dans les outils en haut.

Une nouvelle fenêtre s'ouvre vous demandant le nom de votre empreinte.
Mettez 'connecteur2pates'.

Maintenant nommé, on va ajouter les pastilles à notre empreinte.

Cliquez sur l'icône Image IPB dans les outils à droite. (permet d'ajouter des pastilles)

Ensuite cliquez où vous voulez.

Une pastille est ajoutée :
Image IPB
La pastille est ronde et petite.

Maintenant on va la rendre rectangulaire avec un perçage différent.

Faite un clique droit sur la pastille et cliquez sur 'Edit pad' :

Image IPB

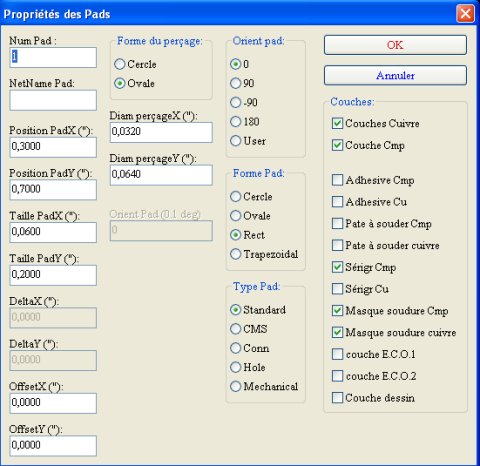

La fenêtre d'édition de la pastille s'ouvre :

Image IPB

Voici les paramètres à changer :
- 'Num Pad' : 1 (nom de la pastille)
- 'Form Pad' : Rect (forme générale de la pastille)
- 'Taille PadY ('')' : 0,2000 (taille en Y de la pastille)
- 'Forme du perçage' : Ovale
- 'Diam perçageY ('')' : 0,0640

Une fois les paramètres rentrer cliquez sur 'OK'.

Voici à quoi devrait ressembler la pastille :

Image IPB

Re-cliquez sur l'icône d'ajout de pastille : Image IPB et cliquez à côté de la pastille que l'on vient de réaliser.

Une deuxième pastille identique à la première vient s'ajouter :

Image IPB

Le composant qui utilisera cette empreinte possède deux pâtes, nous avons donc assez de pastilles.

Maintenant réalisons le contour de notre composant.

Cliquez sur l'icône Image IPB dans les outils à droite.

Le contour doit représenter le composant comme dans la réalité.

Voici le contour que j'ai réalisé :

Image IPB

Libre à vous de réaliser le contour !

Maintenant l'empreinte terminé, enregistrons la.

Cliquez sur l'icône Image IPB dans les outils en haut.

Voilà, l'empreinte est terminé ! Vous n'avez plus qu'à l'utiliser pour vos typons !

Image IPBBien évidemment, l'empreinte que vous venez de réaliser n'aura pas de forme 3D dans le visualisateur 3D de Pcbnew. Seul l'empreinte que vous avez réalisé apparaîtra.

Voici la fin de ce tuto sur ce merveilleux logiciel qu'est Kicad !
J'espère vous avoir été utile dans votre apprentissage.
Je vous souhaite de belles créations avec Kicad !
