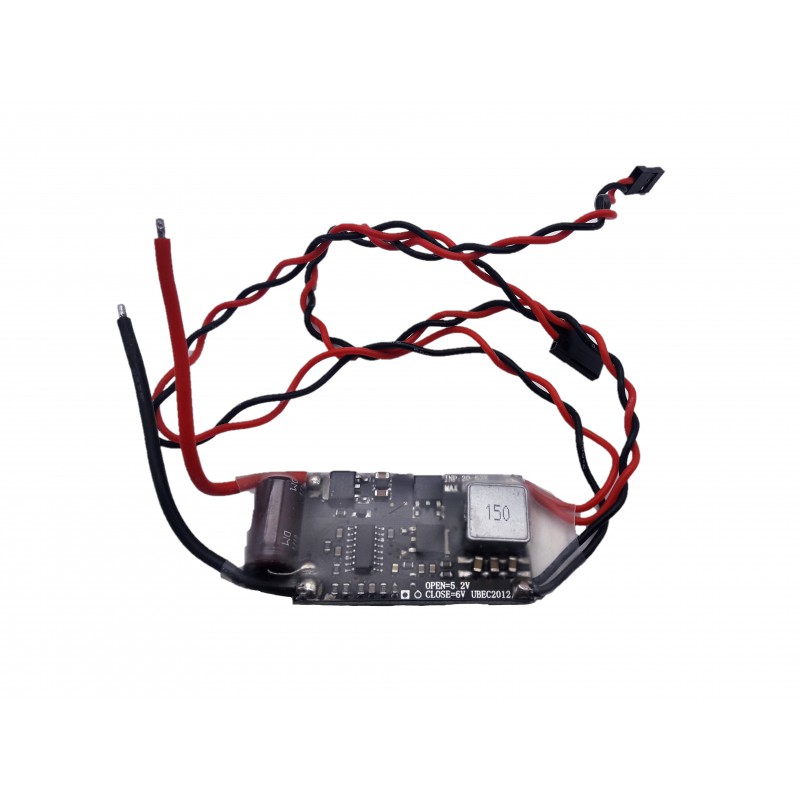

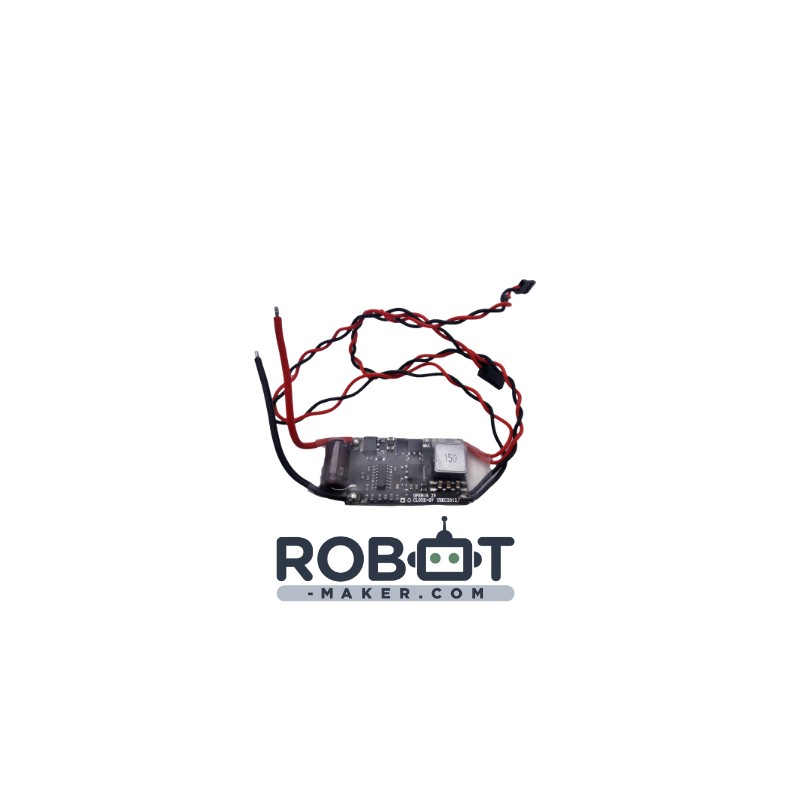

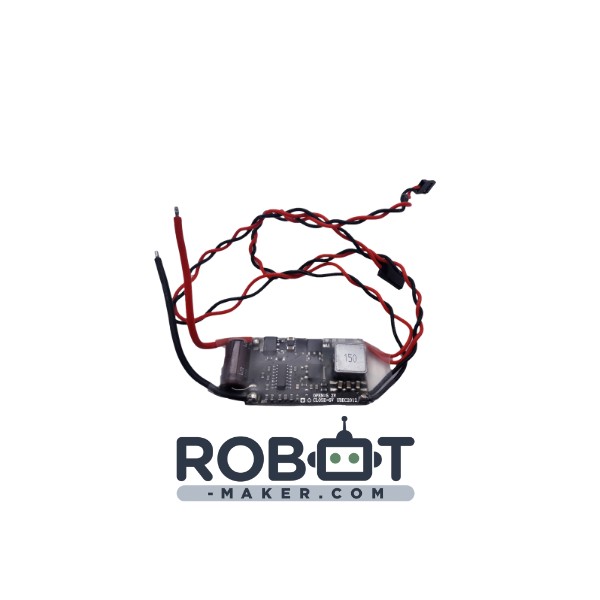

Convertisseur 5V 15 A

Description :

Le convertisseur 5 V 15 A est un convertisseur pouvant fournir une tension de 5 V et 15 A à partir d'une tension d'entrée de 20 à 63 V.

Les convertisseur Buck ou hacheur série, sont des convertisseurs permettant de convertir une tension continue en une tension continue d’une valeur plus faible.

Ce type de convertisseur est utilisé pour convertir les tensions des batteries d’ordinateur pour le faible voltage utile au processeur, convertir la tension du secteur et toute les autres applications nécessitant une tension plus faible que la source de tension utilisée.

On souhaite pour ces applications que l'impédance interne soit du même ordre de grandeur que celle du générateur qui alimente le dispositif. Ceci interdit l’utilisation d’un pont diviseur de tension qui dissipe l’excès de tension sous forme de chaleur et possède un rendement assez faible qu’on ne peut pas accepter dans des applications d’électronique de puissance.

Ce convertisseur est idéal pour alimenter des servomoteurs ou tout autre montage gourmand en 5V, Raspberry Pi, Odroid, etc.

15A est le courant maximum admissible par le composant mais il est recommandé de ne pas rester à 15A de manière prolongée sans ajout de moyens de dissipation thermique supplémentaires (ventilateur).

Il s'agit à la base d'un Ubec pour le modélisme, c'est pour cela que la version ajustable du composant est présente dans la carte avec deux résistances qui règlent la sortie du convertisseur à environ 5.5V, ce qui est pratique pour donner un peu plus de pèche à des servomoteurs par exemple, mais cela fonctionne très bien pour alimenter un RPI et des Arduinos.

Vous pouvez aussi facilement hacker ce convertisseur en retirant les deux résistances qui règlent le voltage et en les remplaçant par un potentiomètre afin d'en faire un super convertisseur réglable 15A.

Caractéristiques techniques :

• Tension d'entrée : 20V à 63V
• Tension de sortie : 5V
• Courant Max : 15A
