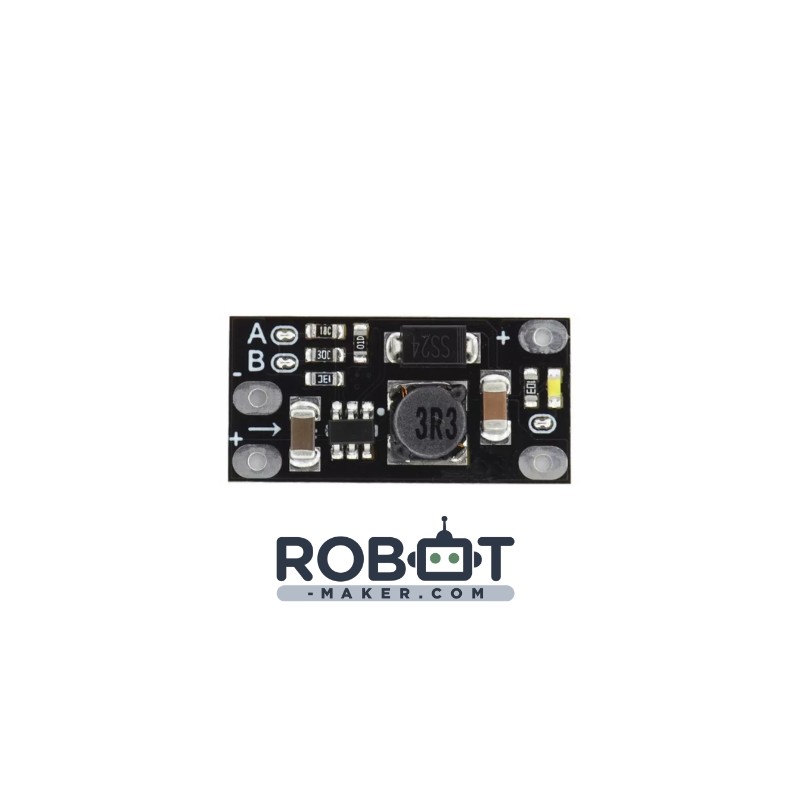

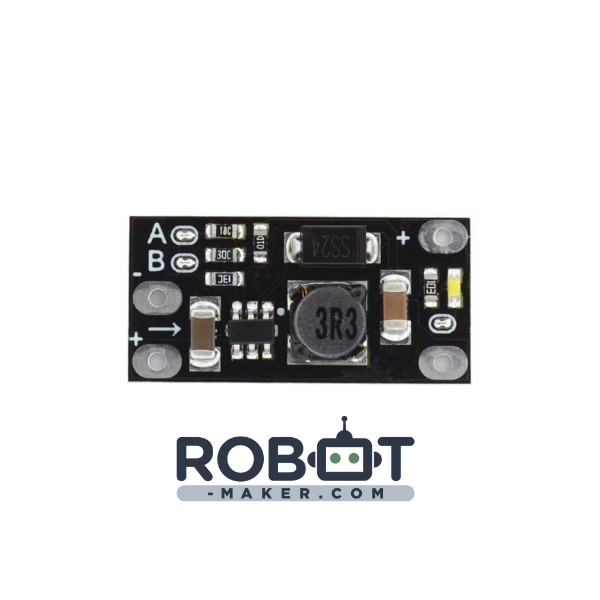

Step Up CKCSBS01

Description :

Le CKCS BS01 est un module convertisseur Step-Up (Boost) ultra-miniature conçu pour élever une tension continue (typiquement celle d'une batterie Li-Ion 3,7 V) vers une tension de sortie stable allant jusqu'à 12 V. Sa polyvalence réside dans son système de réglage par point de soudure (A et B), permettant de choisir parmi quatre tensions de sortie standard.

Ce module est la solution idéale pour moderniser des appareils alimentés par des piles 9 V, alimenter des routeurs en cas de coupure de courant ou piloter des rubans LED à partir de sources basse tension.

Caractéristiques techniques :

• Type de module: Convertisseur DC-DC Élévateur (Step-Up)
• Tension d'entrée: 2,5 V à 5 V
• Puissance de sortie max: 5 W
• Courant de sortie max: 1 A
• Consommation (repos): 1 mA (LED active) / 0,4 µA (LED désactivée)
• Dimensions: 22 × 11 × 4 mm

Configuration de la tension de sortie

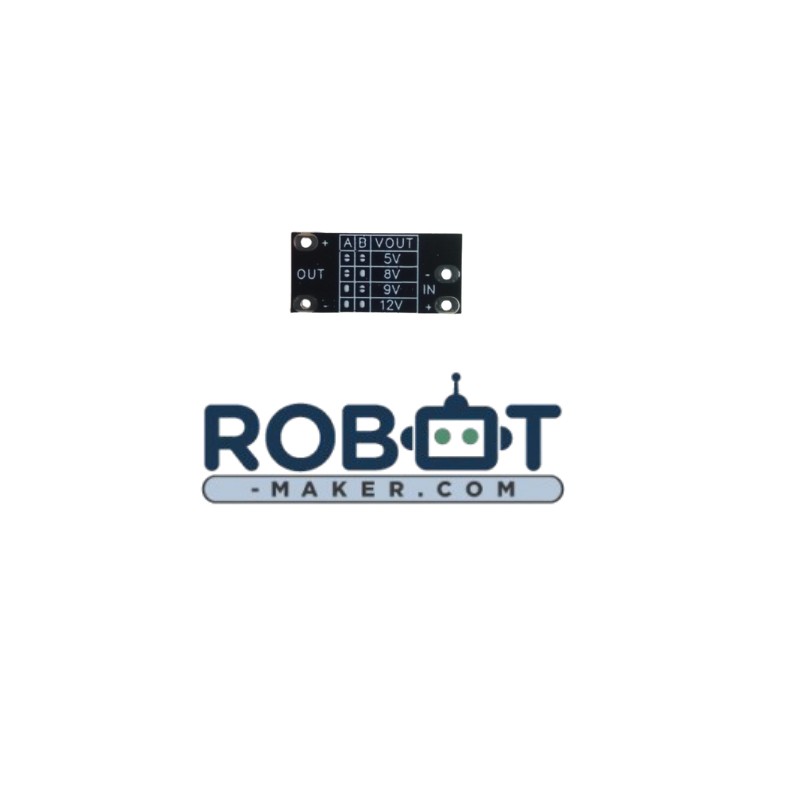

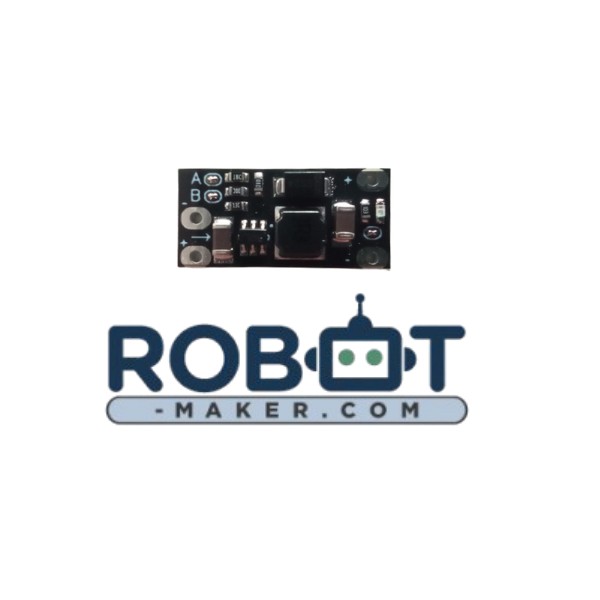

La tension se règle via les points de soudure A et B situés sur le PCB :

• A + B soudés : 12 V (Réglage par défaut)

• A seul soudé : 9 V

• B seul soudé : 8 V

• Aucun soudé : 5 V

Performance de courant (Input 3,7 V)

• Sortie 5 V : 1 A

• Sortie 8 V : 0,5 A

• Sortie 9 V : 0,45 A

• Sortie 12 V : 0,3 A

Exemple d'utilisation :

Utilisez le module pour alimenter de petits segments de rubans LED (8 V ou 12 V) à partir d'une simple batterie 1s, idéal pour créer des lampes de camping ou des décorations lumineuses autonomes.
