Convertisseur RS232/TTL

Description :

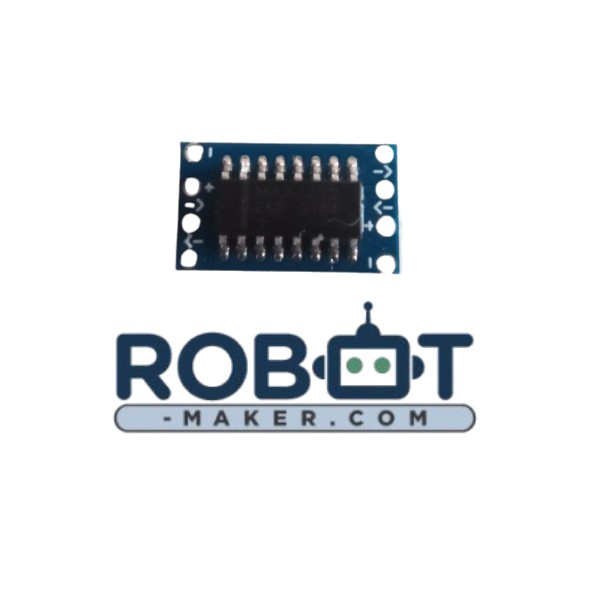

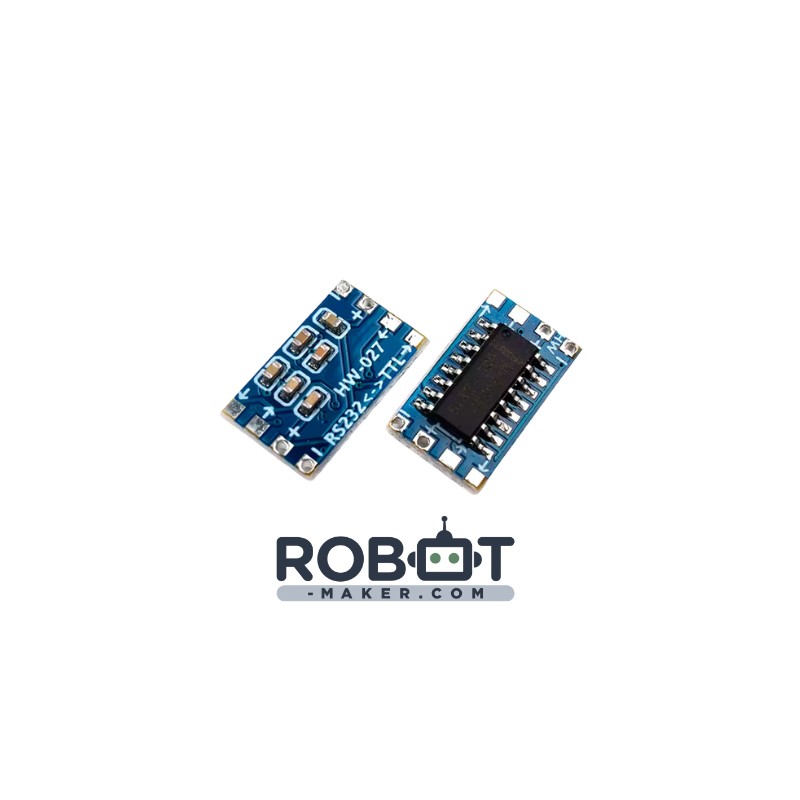

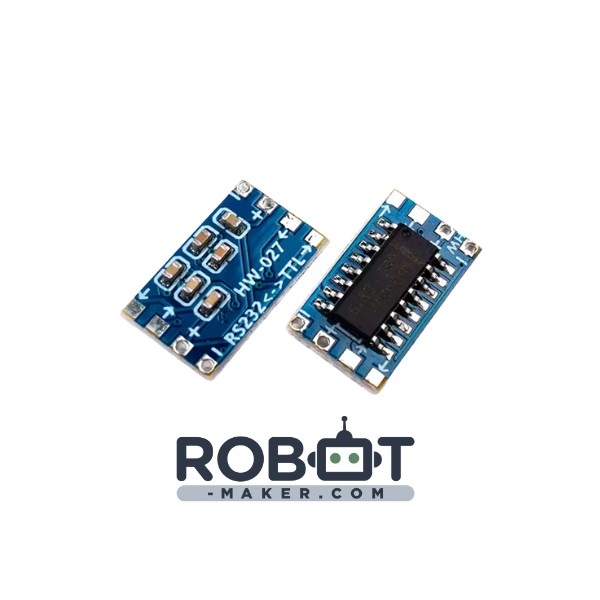

Le Module Convertisseur RS232 vers TTL articulé autour du circuit intégré MAX3232 est une interface de communication bidirectionnelle haute performance. Ce petit PCB permet de connecter des équipements utilisant le protocole série RS232 (PC, automates, anciens modems) à des systèmes embarqués modernes fonctionnant en logique TTL (Arduino, Raspberry Pi, ESP32).

Grâce à sa technologie à pompe de charge intégrée, il convertit les niveaux de tension élevés du RS232 (pouvant aller jusqu'à $\pm 25V$) en signaux logiques sécurisés de 3.3V ou 5V. Sa compacité et sa faible consommation en font un outil indispensable pour le débogage, la maintenance industrielle et le "hack" de systèmes legacy.

Caractéristiques techniques :

• Circuit Intégré: Maxim Integrated MAX3232
• Tension d'alimentation: 3.0V à 5.5V (Compatible 3.3V et 5V)
• Vitesse de transfert max: Jusqu'à 250 kbps
• Protection ESD: Protection renforcée contre les décharges électrostatiques
• Température de fonctionnement: -40°C à +85°C (Grade industriel ESE)
• Dimensions: 9.5mm*16mm

Exemple d'utilisation :

La plupart des équipements industriels utilisent encore le standard RS232 pour la configuration. Ce module vous permet d'utiliser une carte ESP32 pour créer une passerelle Wi-Fi vers RS232, vous permettant ainsi de surveiller ou de programmer votre automate à distance sans câble physique.
