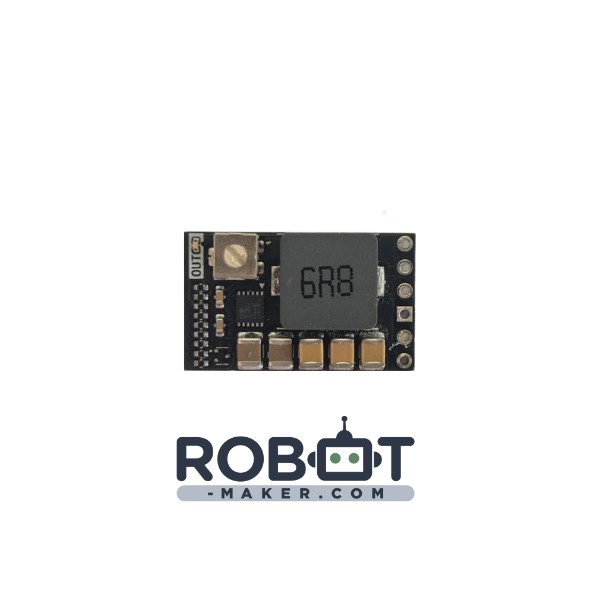

Convertisseur step-down Buck DC-DC 5A

Description :

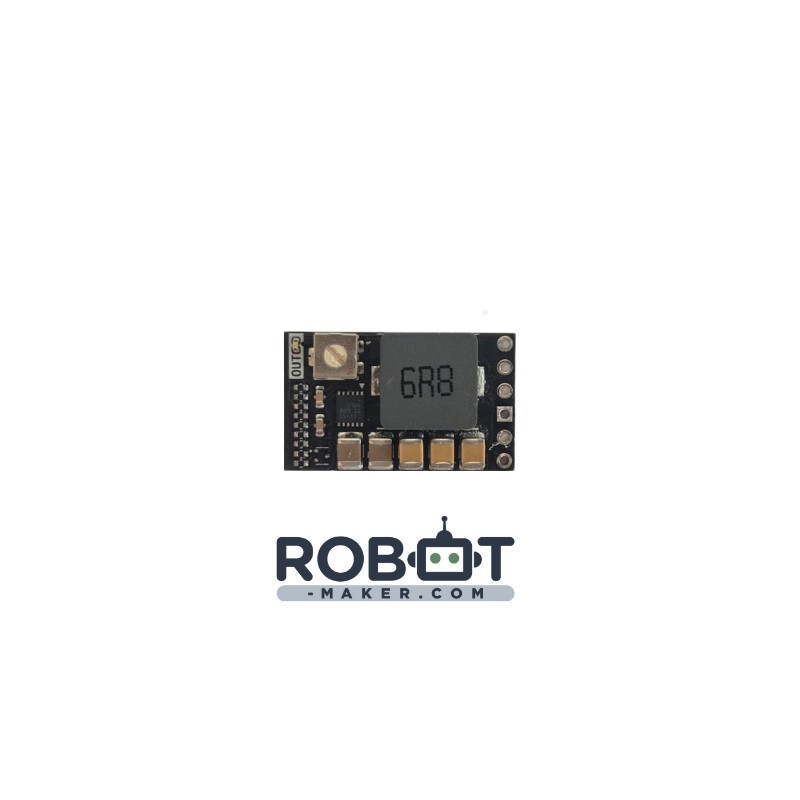

Le module repose sur le LMR51450, un convertisseur buck synchrone wide-VIN de Texas Instruments capable de débiter jusqu'à 5 A. C'est un convertisseur step-down 36 V / 5 A.

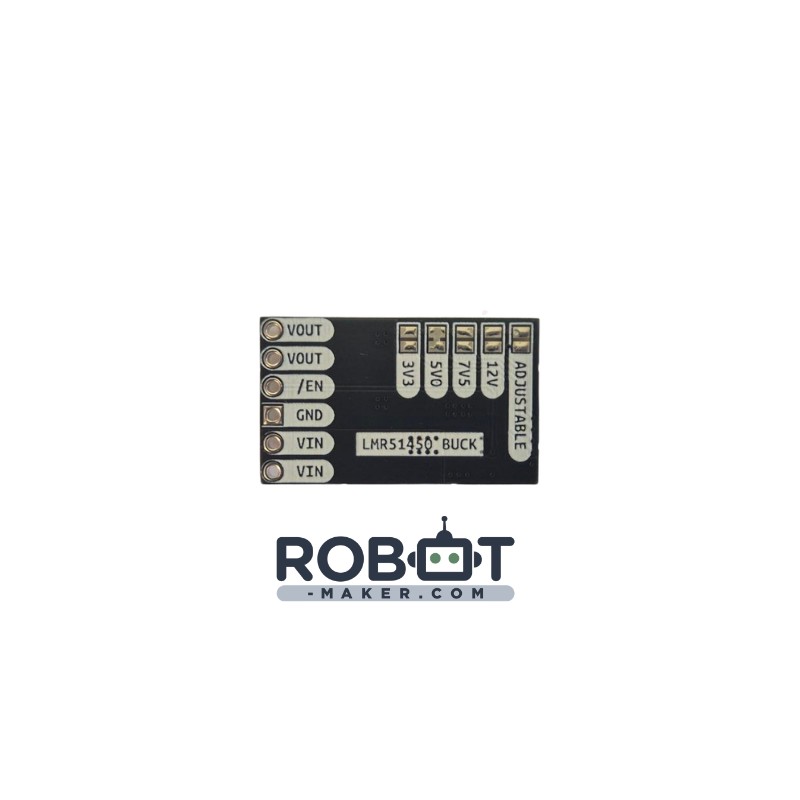

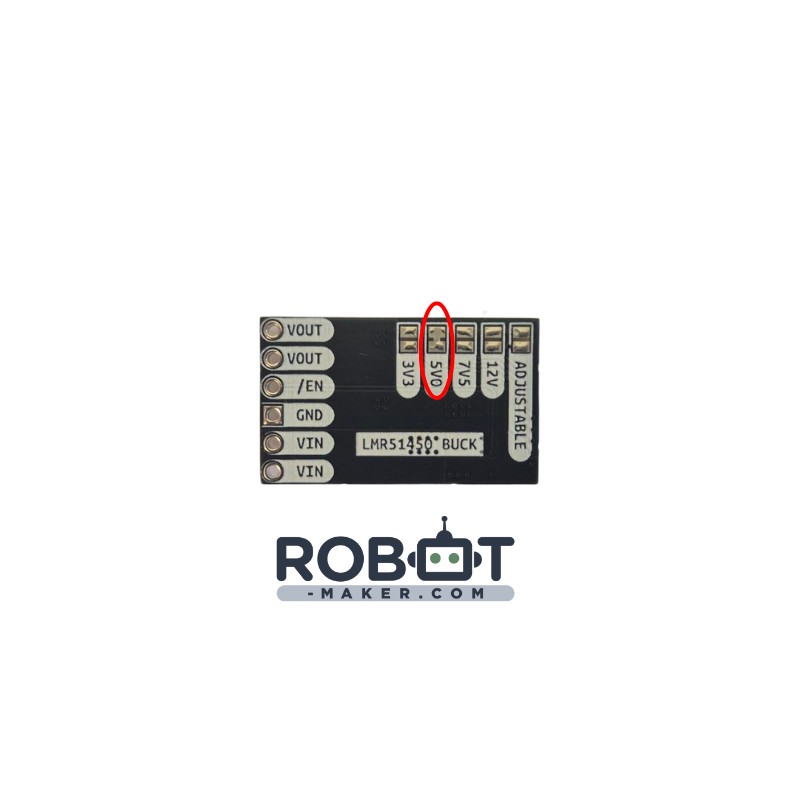

La tension de sortie se règle directement via le potentiomètre intégré, sur une plage de 2.2 V à 12 V. À la livraison, le module est préconfiguré sur 5 V (pont de soudure fermé par défaut, repère cerclé en rouge sur les photos). Plusieurs pads de sélection rapide sont également présents au dos 3V3, 5V0, 7V5, 12V et ADJUSTABLE  pour figer une tension standard ou passer en mode réglable.

Important : ne soudez qu'un seul pad à la fois (3V3, 5V0, 7V5, 12V ou ADJUSTABLE). Souder plusieurs plots simultanément court-circuiterait les réglages de tension et peut endommager le module.

Caractéristiques principales :

• Tension d'entrée (VIN) : jusqu'à 36 V max
• Tension de sortie (VOUT) : réglable 2.2 V – 12 V (potentiomètre)
• Préréglage usine : 5 V (pont fermé par défaut)
• Pads de sélection : 3V3 / 5V0 / 7V5 / 12V / ADJUSTABLE
• Courant de sortie : jusqu'à 5 A (selon dissipation thermique)
• Topologie : buck synchrone (rendement élevé, faible ripple)
• Nombres de broches : 6
• Dimensions : 25 × 15 × 5.5 mm (L × l × H)

Le doublement des broches VIN et VOUT facilite le câblage et répartit le courant.

Liens utiles :

Datasheet du LMR51450
