Mais là, pour 1 EUR, je ne redessine pas ma carte...
poivron-robotique
Débuté par kmikaz, nov. 23 2021 09:11
566 réponses à ce sujet
#488
Keuronde
-
- Membres
-
- 808 messages
Membre passionné
- Gender:Male
Posté 25 octobre 2025 - 18:50
Alors je pense que j'ai suivi tous vos conseils, sauf pour la polarité du connecteur d'alimentation.

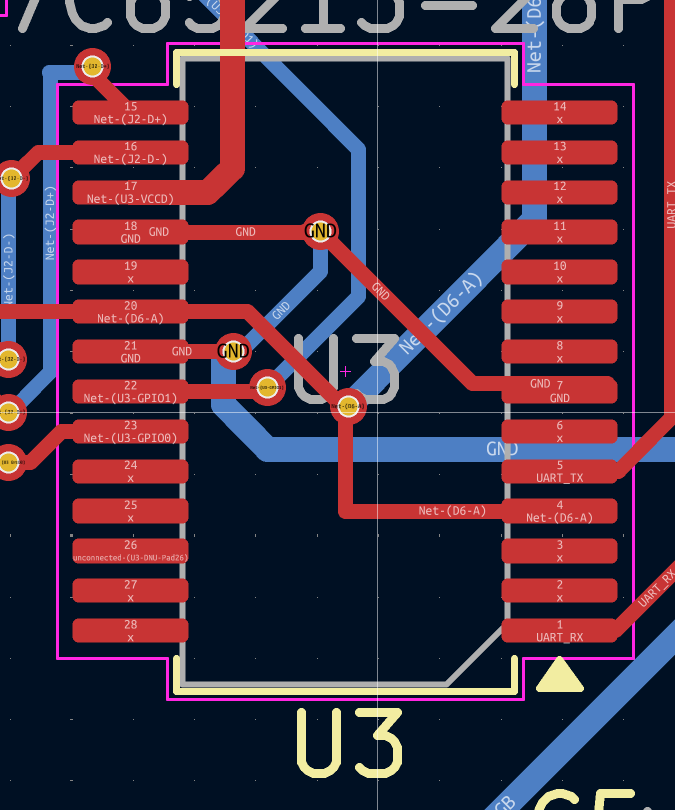

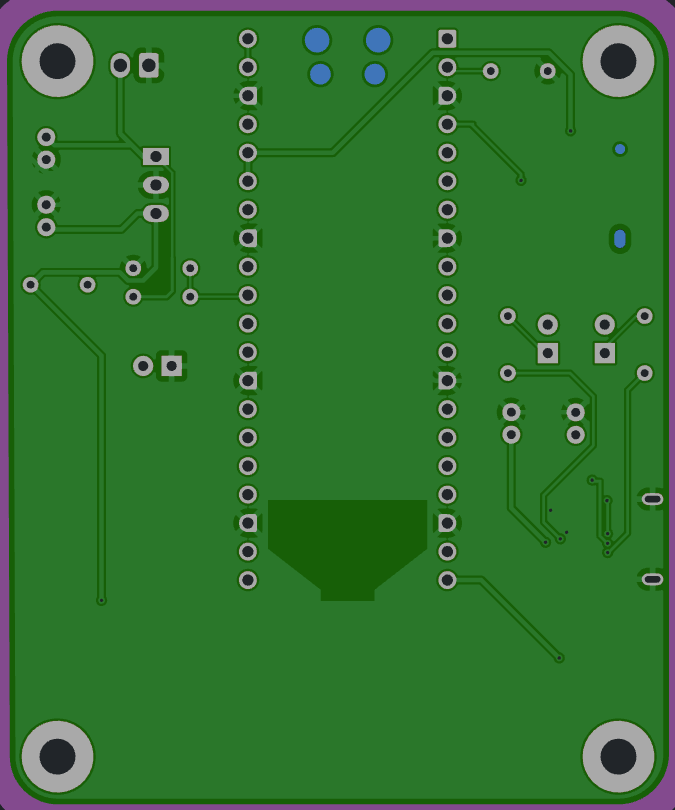

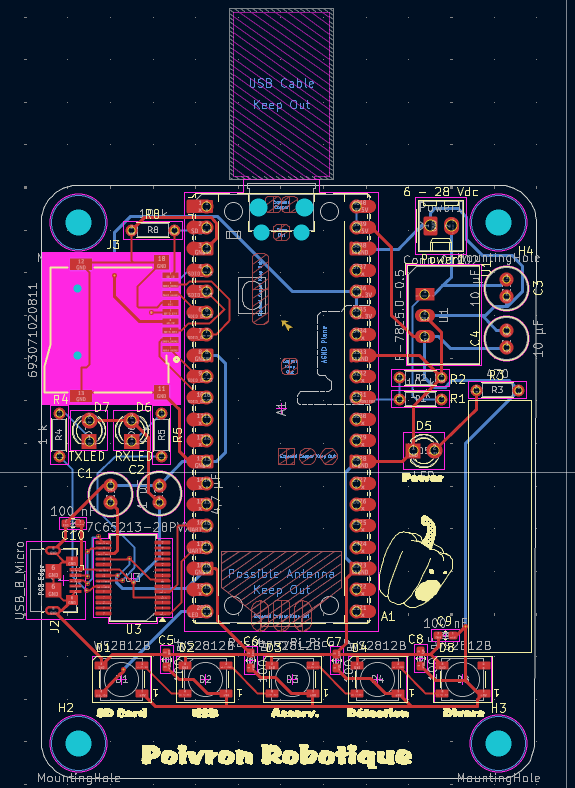

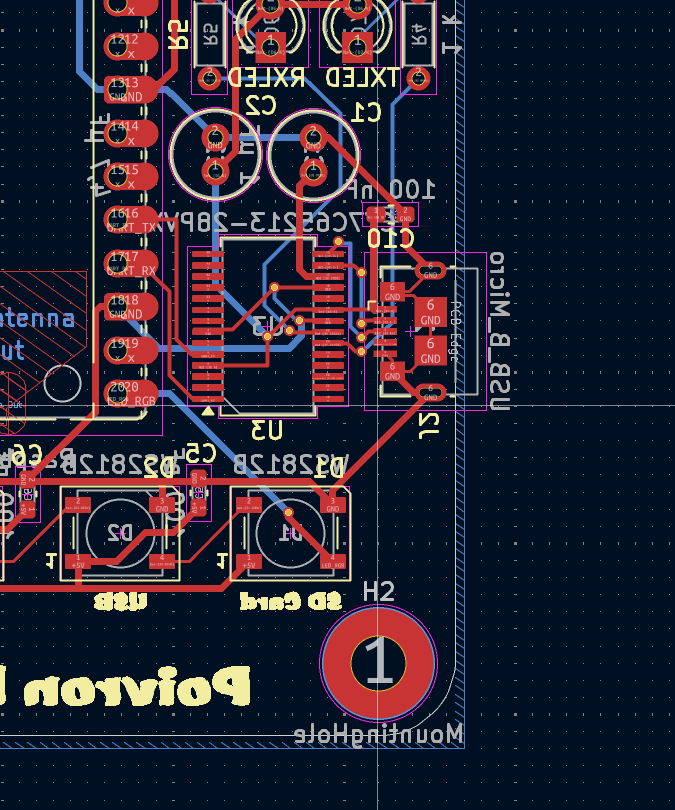

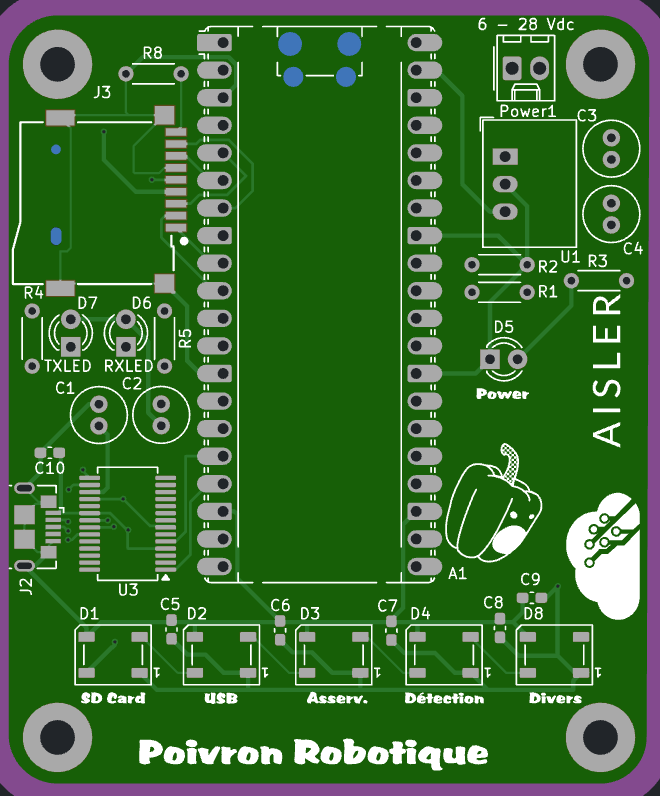

Les coins arrondis, le connecteur USB sur le bord, les trous ont bien 6 mm de protection, les condos sont en 0603 impérial, j'ai décalé les LED vers le haut pour que la sérigraphie ne soit pas masquée par la vis.
Dernière question : plan de masse ou pas plan de masse ? D'habitude j'en mets un en bas, mais ici, le seul truc qui va consommer du courant, ce sont les LED RGB qui sont sur la face supérieure... Du coup, ça a du sens de mettre un plan de masse en bas ? En haut ?
Les coins arrondis, le connecteur USB sur le bord, les trous ont bien 6 mm de protection, les condos sont en 0603 impérial, j'ai décalé les LED vers le haut pour que la sérigraphie ne soit pas masquée par la vis.
Dernière question : plan de masse ou pas plan de masse ? D'habitude j'en mets un en bas, mais ici, le seul truc qui va consommer du courant, ce sont les LED RGB qui sont sur la face supérieure... Du coup, ça a du sens de mettre un plan de masse en bas ? En haut ?
#493
Keuronde
-
- Membres
-
- 808 messages
Membre passionné
- Gender:Male
Posté 27 octobre 2025 - 20:09
Je suis sur Kicad 9.0
À chaque modification du schéma, j'exporte ma netlist, je vais dans la vue PCB et je la ré-importe.
Un petit jeune du club me dit : "regarde ce bouton !"
La question que je n'ose pas me poser : ça existe depuis quelle version ?
À chaque modification du schéma, j'exporte ma netlist, je vais dans la vue PCB et je la ré-importe.
Un petit jeune du club me dit : "regarde ce bouton !"
La question que je n'ose pas me poser : ça existe depuis quelle version ?
#498
Mike118
-
- Administrateur
-
- 12 868 messages
Staff Robot Maker
- Gender:Male
- Location:Anglet
- Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir
Posté 27 octobre 2025 - 20:59
Je confirme que le bouton en question est présent sur la version 5
Si mon commentaire vous a plus laissez nous un avis !
Nouveau sur Robot Maker ?
Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope aux articles, à la boutique et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!
#500
Keuronde
-
- Membres
-
- 808 messages
Membre passionné
- Gender:Male
Posté 01 novembre 2025 - 16:30
Alors je me tâte...

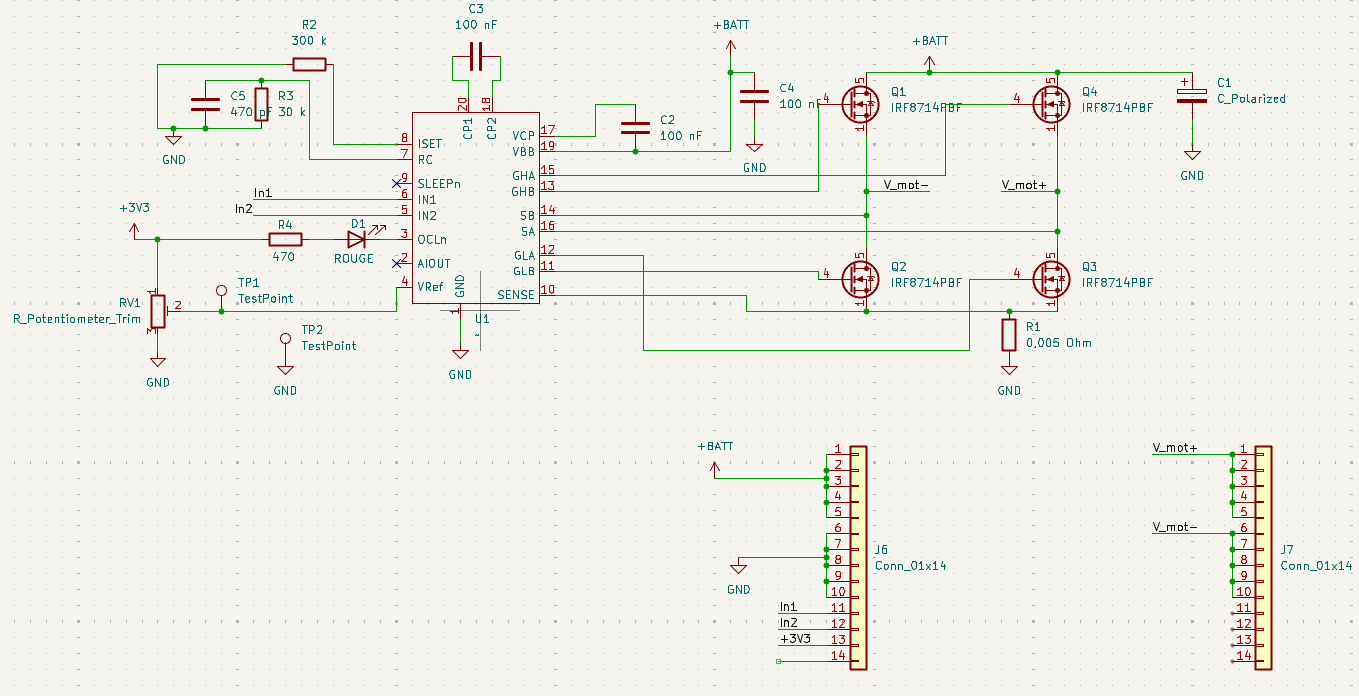

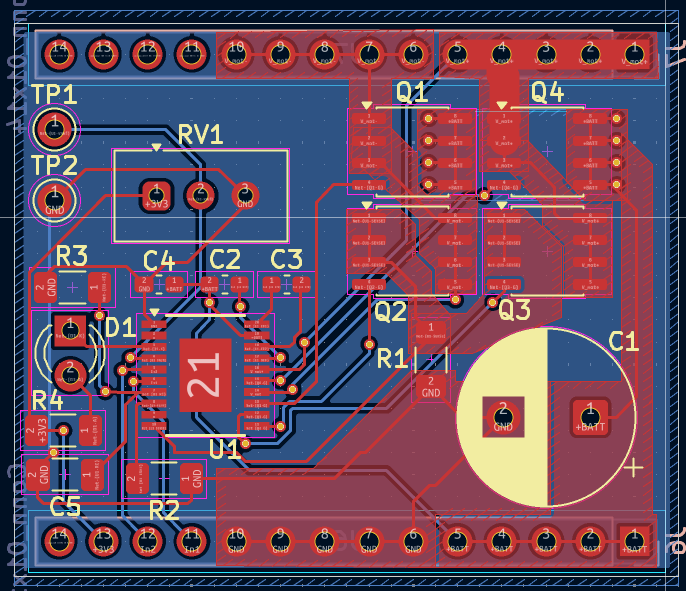

Est-ce qu'on se fait un module pont en H 9V - 50V / 14A ?
Perso, j'ai jamais fait courir un courant pareil sur un circuit...
C'est la première fois que j'utilise des MOSFETs...
Un potentiomètre de précision pour régler la limitation de courant et deux points de test pour mesurer cette tension...
J'hésite, j'hésite...
Est-ce qu'on se fait un module pont en H 9V - 50V / 14A ?
Perso, j'ai jamais fait courir un courant pareil sur un circuit...
C'est la première fois que j'utilise des MOSFETs...
Un potentiomètre de précision pour régler la limitation de courant et deux points de test pour mesurer cette tension...
J'hésite, j'hésite...
