Comme quoi, la réalisation de cartes de qualité à trous métallisés, et l'utilisation de CMS sont accessibles à un amateur.
Prochainement, plus d'informations sur ce projet.
Recto:
Verso:
Leon.
11 réponses à ce sujet
#1
Leon
-
- Membres
-
- 1 289 messages
Membre passionné
- Gender:Male
Posté 02 mai 2010 - 01:16
Pour vous mettre l'eau à la bouche, voici la toute dernière réalisation des ateliers "Leon & Co".
Comme quoi, la réalisation de cartes de qualité à trous métallisés, et l'utilisation de CMS sont accessibles à un amateur.
Prochainement, plus d'informations sur ce projet.

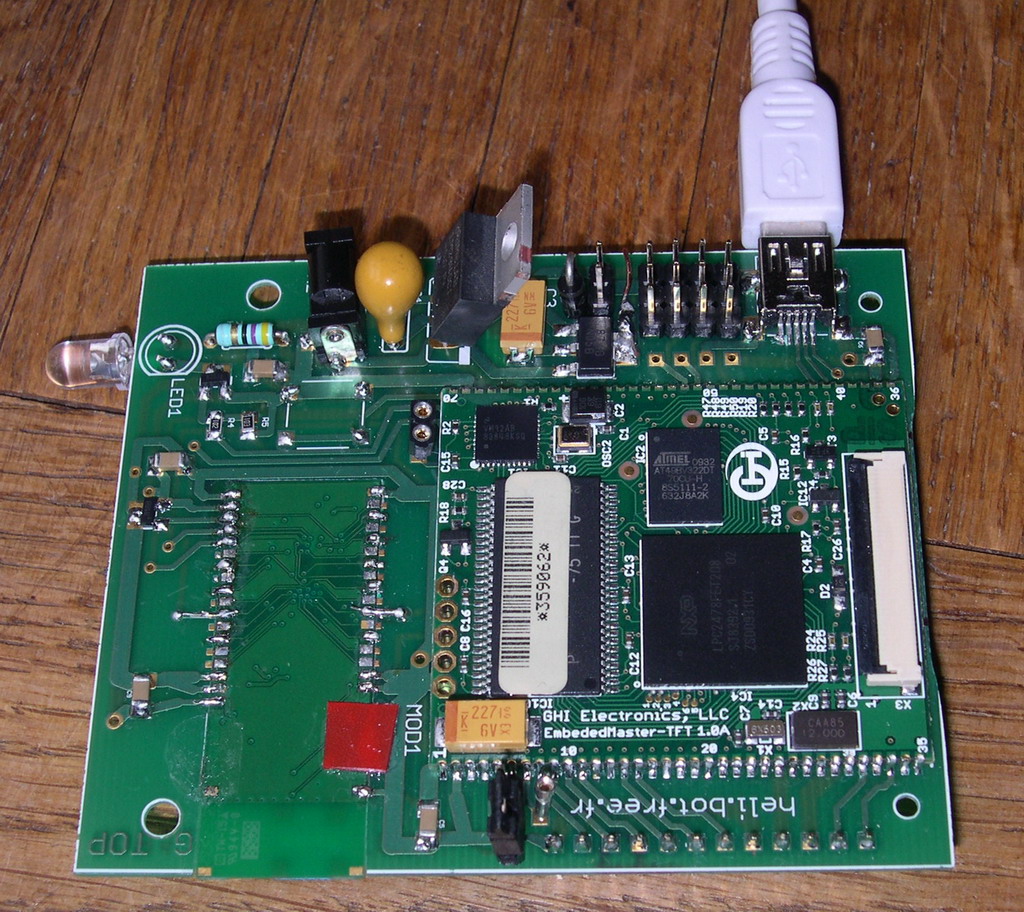

Recto:

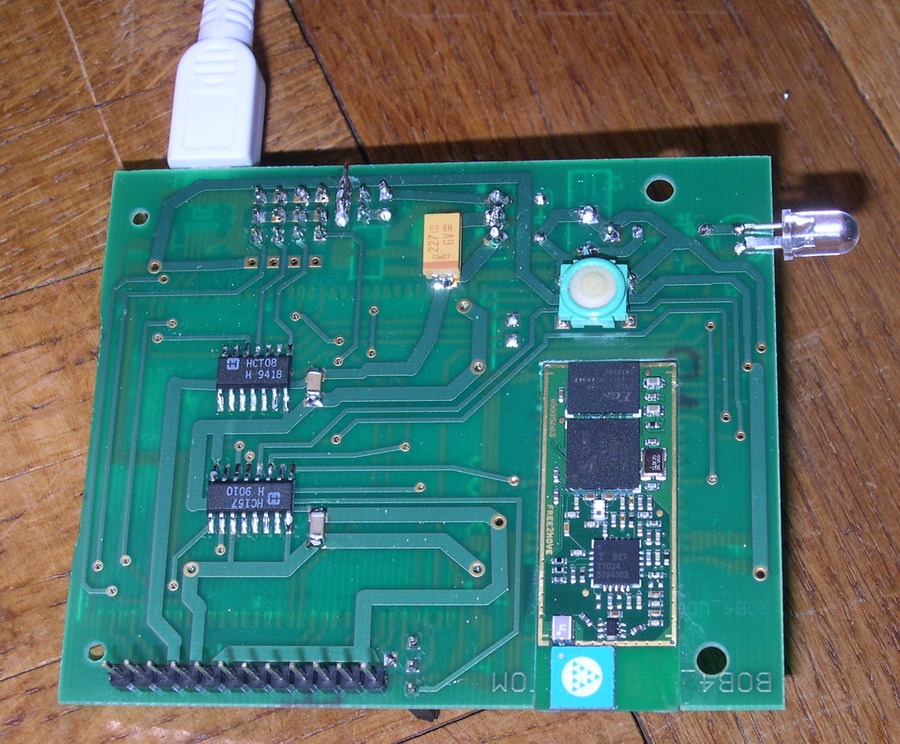

Verso:
Leon.
Comme quoi, la réalisation de cartes de qualité à trous métallisés, et l'utilisation de CMS sont accessibles à un amateur.
Prochainement, plus d'informations sur ce projet.
Recto:
Verso:
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#2
Jan
-
- Membres
-
- 4 747 messages
Webmaster
- Gender:Male
- Location:Rhône Alpes
Posté 02 mai 2010 - 04:08
Ca n'aurait pas une legere odeur de quadrirotor autonome ca ?
Félicitation pour ton travail avec le CMS.
Félicitation pour ton travail avec le CMS.
#3
Leon
-
- Membres
-
- 1 289 messages
Membre passionné
- Gender:Male
Posté 02 mai 2010 - 04:21
Quadriquoi? Non, non...
Si tu as bien suivi les débats dans le post sur les drones autonomes, je prefère les "bi" plutôt que les "quadri"!
Plus d'infos prochainement (c'est du Teasing, je ne peux pas tout dévoiler).
Leon.
Si tu as bien suivi les débats dans le post sur les drones autonomes, je prefère les "bi" plutôt que les "quadri"!
Plus d'infos prochainement (c'est du Teasing, je ne peux pas tout dévoiler).
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#4
Prinz metal ex-neo
-
- Membres
-
- 463 messages
> Membre d'honneur <
- Gender:Male
- Location:Algérie
Posté 02 mai 2010 - 08:12
Leon ton travaille est impressionnant !
avec quoi tu soude les CMS ??
géniale y a vraiment de l'eau à la bouche!
bravo et bonne continuation...
avec quoi tu soude les CMS ??
géniale y a vraiment de l'eau à la bouche!
bravo et bonne continuation...
les pattes tiroir =>> THe Quadrupéde (en construction)
Suivez la naissance dIR bObOt
Léchec du Quadripode
Suivez la naissance dIR bObOt
Léchec du Quadripode
#5
Electron
-
- Membres
-
- 906 messages
Pilier du forum
- Gender:Male
- Location:LABEGE
- Interests:Électronique, robotique ludique, programmation de jeux et utilitaires, et plein d'autres choses.
Posté 02 mai 2010 - 08:26
Très beau travail dans l'atelier de Léon
"Plus on partage, plus on possède, voilà le miracle". LEONARD NIMOY
"Celui qui se bat peut perdre, celui qui ne se bat pas a déjà tout perdu". BERTOLT BRECHT (1898-1956)
Comment se lancer dans la robotique !
Mince encore un post pour augmenter mon compteur
#6
Leon
-
- Membres
-
- 1 289 messages
Membre passionné
- Gender:Male
Posté 02 mai 2010 - 09:12
Merci pour vos commentaires à tous!
Sur la carte présentée ici, il n'y a que le connecteur USB (mini- B ) qui est en dessous de ces 1,27mm.
Leon.
Je ferais un topo complet sur les CMS un peu plus tard. Mais en gros, un fer à souder à pointe très fine (0.5mm), du flux de soudure, de la tresse à déssouder (pour enlever les grospâtés), un bon éclairage, une pince à épiler, et quelques astuces pour placer et maintenir les composants. La soudure de CMS est accessible à un amateur, si on ne descend pas en dessous d'écartements de 1.27mm (la moitié des 2.54mm des composants traversants). Même avec un fer à souder standard, c'est possible, bien que moins facile.Leon ton travaille est impressionnant !
avec quoi tu soude les CMS ??
Sur la carte présentée ici, il n'y a que le connecteur USB (mini- B ) qui est en dessous de ces 1,27mm.
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#7
BET@.M@X
-
- Membres
-
- 297 messages
Troll Archiviste
- Gender:Male
- Location:FRANCE
- Interests:La robotique et la méchanceté gratuite... mais il faut savoir tourner la page .
Posté 02 mai 2010 - 10:54
...Comme quoi, la réalisation de cartes de qualité à trous métallisés, et l'utilisation de CMS sont accessibles à un amateur.
Moi aussi je suis impressionné par ce travail, et en particulier par la technique employée pour insérer le module Bluetooth dans le circuit imprimé.
... c'est celui là , non ?
Ta solution elle est vraiment raccord
Vivement la suite
"L'intelligence artificielle servira de prothèse à la bêtise humaine !!"
"l'être humain est une machine irrationnelle occasionnellement logique ..."
#8
Leon
-
- Membres
-
- 1 289 messages
Membre passionné
- Gender:Male
Posté 03 mai 2010 - 06:43
Oui, c'est bien le module Bluetooth que j'utilise.
Voici la petite histoire de l'insertion du module bluetooth dans le circuit découpé. En fait, j'ai d'abord voulu tester ces modules sur une plaque d'essai pastillée spéciale CMS. Je me suis vite rendu compte que poser le module contre le plaque d'essai, et souder les pads qui étaient maintenant en dessous, c'était très aléatoire... Pas impossible, mais compliqué, et surtout c'est difficile de vérifier le résultat à l'oeil nu.
Alors, comment faire?
Lextronic a eu l'intelligence de produire des petites platines d'adaptation, que j'ai utilisées pour mes essais.
http://www.lextronic.fr/produit.php?id=3679
J'ai tout naturellement reproduit cette technique finalement très simple. Il faut quand même bien ajuster l'ouverture dans la carte à la lime, en étant assez précis. Par contre, j'aurais du faire des pastilles plus longues sur la carte, car j'ai eu des problèmes de pastilles qui se décollent. Rien de grave, je vous rassure!
Leon.
Voici la petite histoire de l'insertion du module bluetooth dans le circuit découpé. En fait, j'ai d'abord voulu tester ces modules sur une plaque d'essai pastillée spéciale CMS. Je me suis vite rendu compte que poser le module contre le plaque d'essai, et souder les pads qui étaient maintenant en dessous, c'était très aléatoire... Pas impossible, mais compliqué, et surtout c'est difficile de vérifier le résultat à l'oeil nu.
Alors, comment faire?
Lextronic a eu l'intelligence de produire des petites platines d'adaptation, que j'ai utilisées pour mes essais.
http://www.lextronic.fr/produit.php?id=3679
J'ai tout naturellement reproduit cette technique finalement très simple. Il faut quand même bien ajuster l'ouverture dans la carte à la lime, en étant assez précis. Par contre, j'aurais du faire des pastilles plus longues sur la carte, car j'ai eu des problèmes de pastilles qui se décollent. Rien de grave, je vous rassure!
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#9
Electron
-
- Membres
-
- 906 messages
Pilier du forum
- Gender:Male
- Location:LABEGE
- Interests:Électronique, robotique ludique, programmation de jeux et utilitaires, et plein d'autres choses.
Posté 03 mai 2010 - 05:34
Je connaissais pas ces adaptateurs, merci Léon
"Plus on partage, plus on possède, voilà le miracle". LEONARD NIMOY
"Celui qui se bat peut perdre, celui qui ne se bat pas a déjà tout perdu". BERTOLT BRECHT (1898-1956)
Comment se lancer dans la robotique !
Mince encore un post pour augmenter mon compteur
#10
robotfan
-
- Membres
- 23 messages
Nouveau membre
- Gender:Male
Posté 03 mai 2010 - 05:38
Très sympa , c'est pour quoi faire ?
C'est bien de mettre l'eau à la bouche mais c'est pour quel type de robot ?
C'est bien de mettre l'eau à la bouche mais c'est pour quel type de robot ?
#11
Leon
-
- Membres
-
- 1 289 messages
Membre passionné
- Gender:Male
Posté 03 mai 2010 - 08:32
Patience, patience...
Leon.
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#12
Jan
-
- Membres
-
- 4 747 messages
Webmaster
- Gender:Male
- Location:Rhône Alpes
Posté 08 mai 2010 - 08:12
Tu pourrais au moins dire pourquoi ce module Bluetooth ? Allezzzzzzzzzzzzz......s'il te plaiiiiiittttttt...
