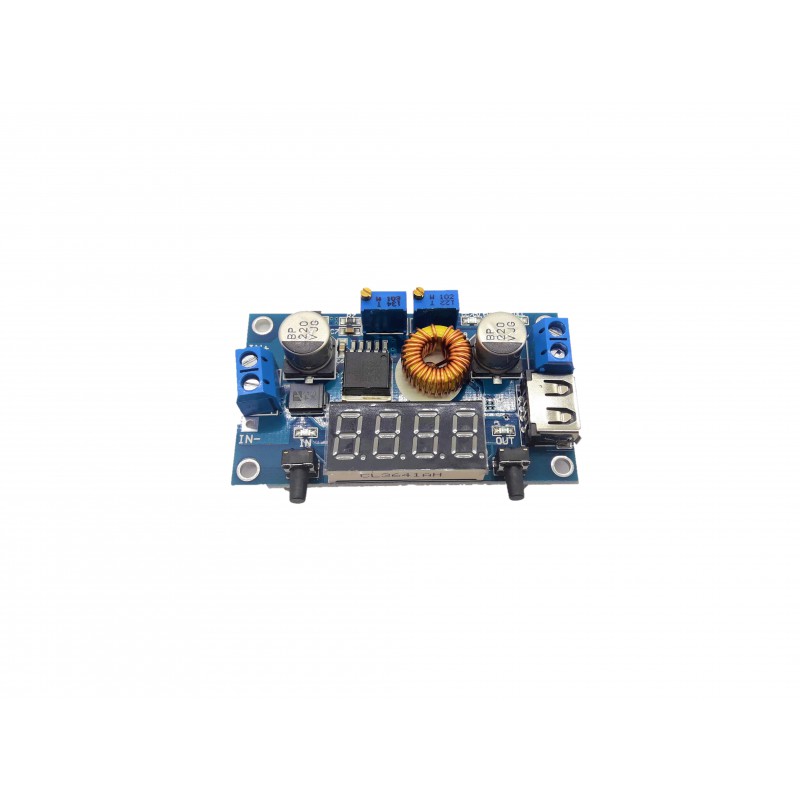

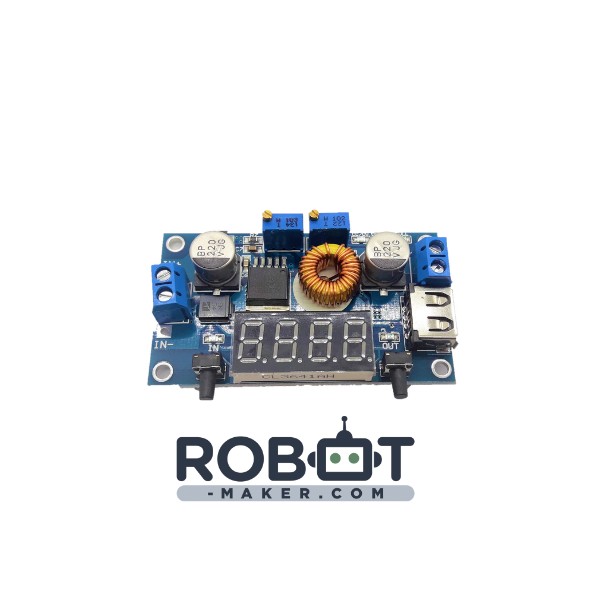

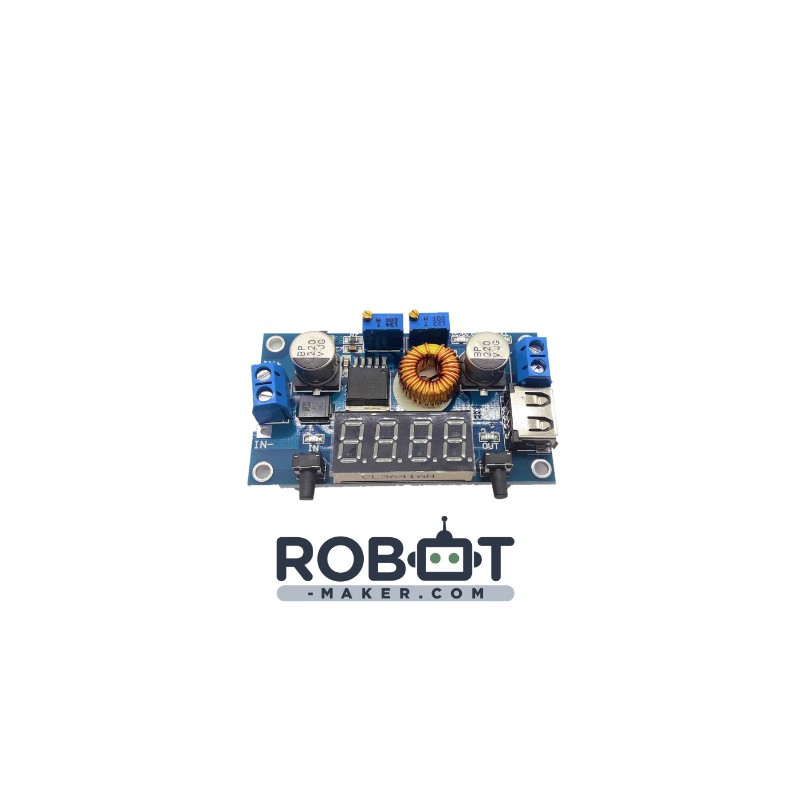

Convertisseur CC CV avec affichage

Description :

Le convertisseur CC CV (Constant Current, Constant Voltage) avec afficheur est un convertisseur qui sert à baisser la tension d'entrée en une tension continue plus faible.

Les convertisseur Buck ou hacheur série, sont des convertisseurs permettant de convertir une tension continue en une tension continue d’une valeur plus faible.

Ce type de convertisseur est utilisé pour convertir les tensions des batteries d’ordinateur pour le faible voltage utile au processeur, convertir la tension du secteur et toutes les autres applications nécessitant une tension plus faible que la source de tension utilisée.

On souhaite pour ces applications que l'impédance interne soit du même ordre de grandeur que celle du générateur qui alimente le dispositif. Ceci interdit l’utilisation d’un pont diviseur de tension qui dissipe l’excès de tension sous forme de chaleur et possède un rendement assez faible qu'on ne peut pas accepter dans des applications d’électronique de puissance.

Grâce à deux potentiomètres vous avez la possibilité de régler la tension de sortie de 1.25 V à 36 V et le courant jusqu'à 5 A. Il est aussi possible de brancher une prise USB en sortie pour alimenter vos appareils via un câble USB.

Le convertisseur possède également une protection contre les court-circuits.

L'afficheur de ce convertisseur est un vrai avantage pour garder un œil sur la tension que vous voulez régler.

Ce convertisseur peut être utilisé pour vos alimentations nécessitant une tension plus faible que celle fournie par votre batterie telle que pour vos Arduino, Raspberry ou même vos petits moteurs et autres actionneurs et capteurs.

Ce convertisseur peut aussi être utilisé pour charger une batterie, à condition qu'elle soit équipée de système de protection. Attention, ne faites ce genre de manipulation que si vous savez ce que vous faites. La tension maximum et le courant maximum doivent être réglé de manière à matcher avec la tension max de la batterie à charger et le courant max de charge ...

Caractéristiques techniques :

• Tension d'entrée : 5 à 36 V DC
• Tension de sortie : 1.25 à 32 V réglable
• Courant max : 5 A réglable
• Température de fonctionnement : -40 à 85°C
• Rendement de la conversion : 96%
• Protection contre les courts-circuits
• Dimensions : 68.2 * 38.8 * 15 mm
• Poids : 35 g
