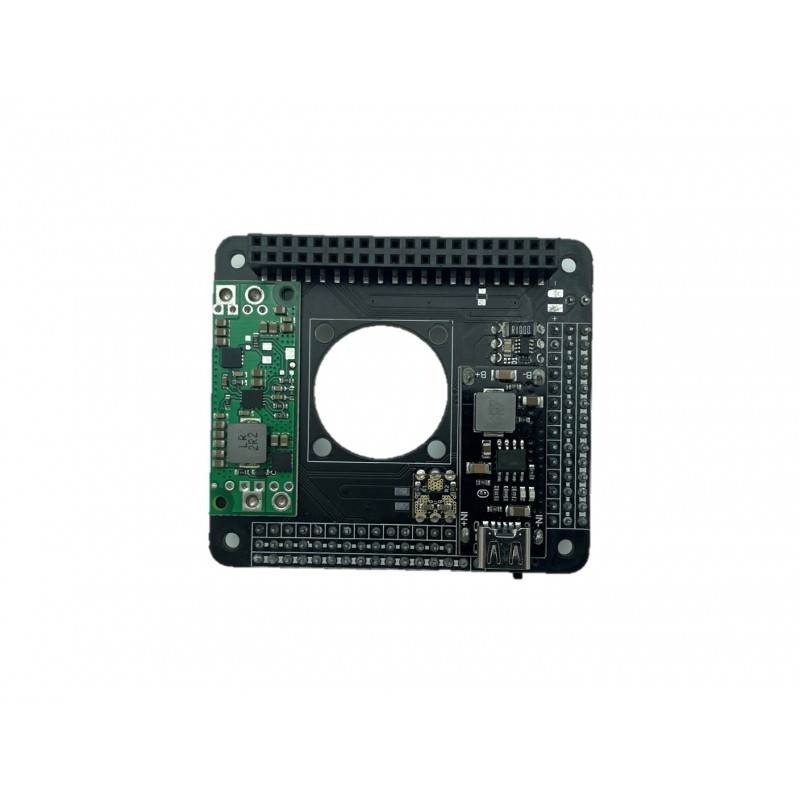

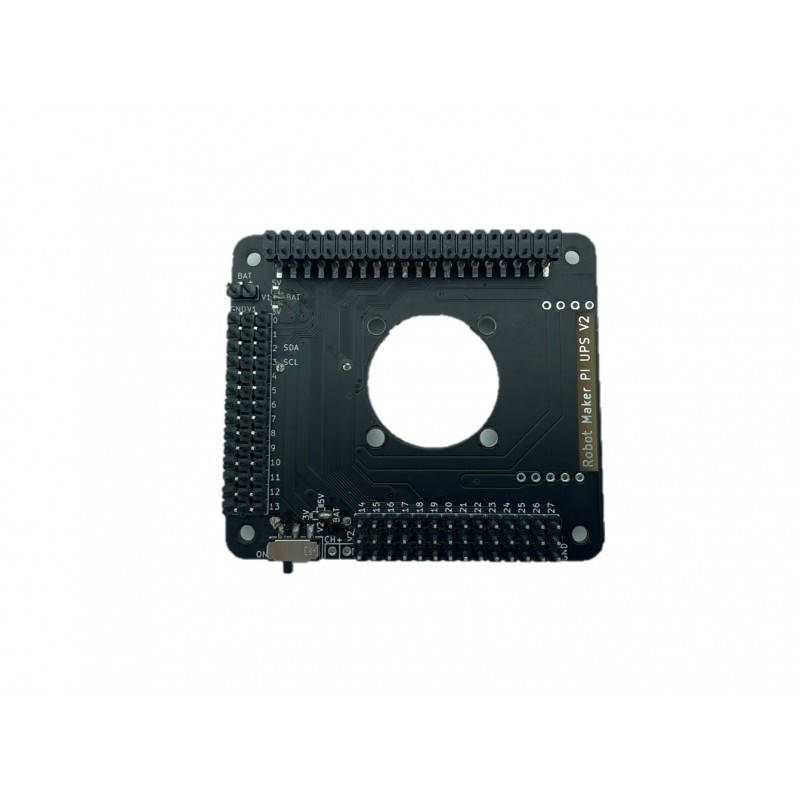

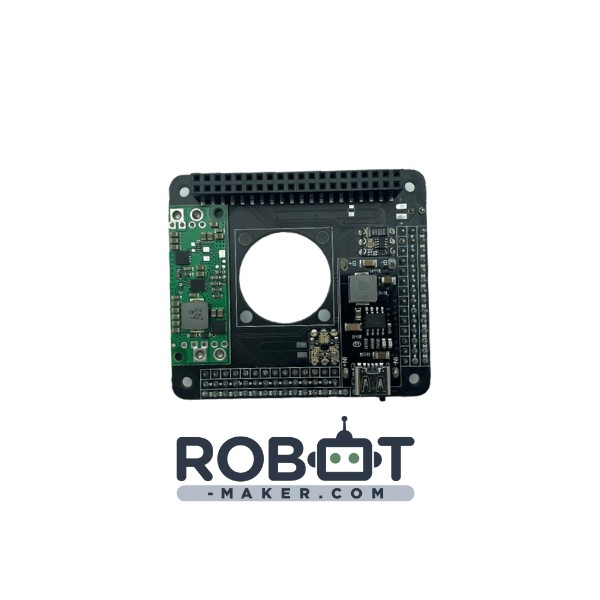

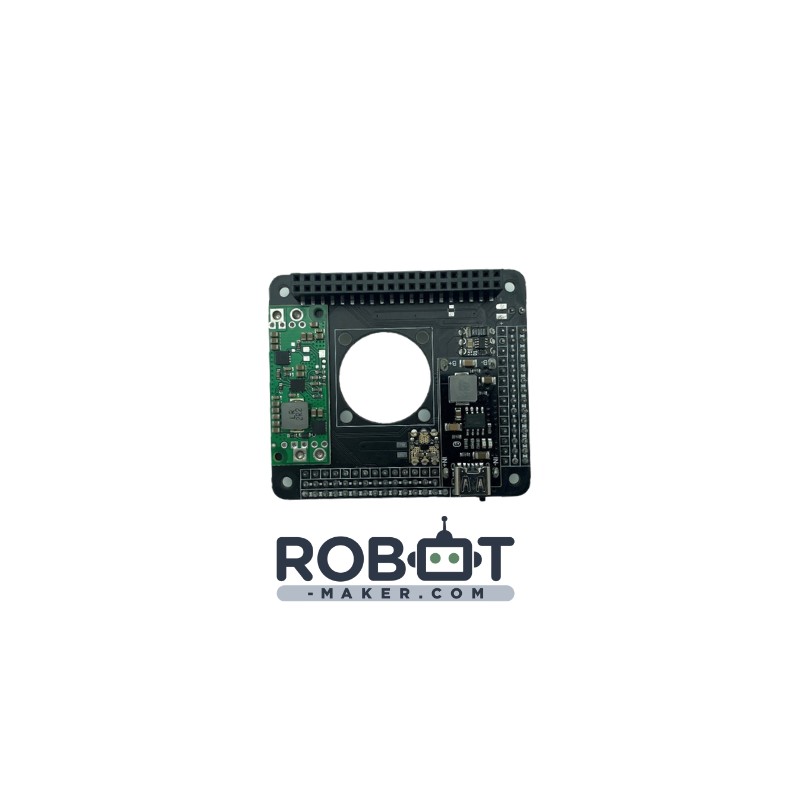

Kit UPS board V2 pour Raspberry Pi
UPS pour Raspberry Pi en hat avec sortie des GPIOs du Pi sur des prises pour servomoteurs.
Parfaitement adaptée aux robots Vigibot.
UPS : uninterruptible power supply ( ou uninterruptible power source)
Sur commande
En savoir plus
Description :
Vous souhaitez alimenter votre Raspberry Pi sur une batterie?
Vous souhaitez recharger votre batterie tout en l'utilisant pour avoir une véritable solution mobile, autonome en énergie et connectée 24h sur 24 ?
Vous souhaitez facilement brancher sur votre Pi des servomoteurs, des LEDs ou tout autre chose ?
L'UPS board V2.0 est le hat pour Raspberry Pi qui répond à vos besoins !
Ce hat pour Raspberry Pi a été conçu pour les robots Vigibot de type Minus mais peut être utilisé pour n'importe quel type de projet.
Connectez une batterie LiPo 1S sur cet UPS et c'est parti ! Votre Raspberry est libre de ses mouvements !
Attention, nous vous recommandons d'utiliser une batterie 1S équipée d'un BMS ! Notre batterie 1S2P 7Ah convient parfaitement pour cet UPS.
Le chargeur de l'UPS est équipé d'une prise USB C. Un chargeur pour téléphone classique équipé d'une prise USB C permettra de recharger la batterie.
Cette nouvelle version d'UPS intègre un capteur courant/tension à la base du composant INA219 (adresse 0x45 (modifiable en soudant les points de brasure 0 et 1 sur le composant)) capable de donner des informations comme la tension de la batterie VCELL ainsi que le courant et la puissance consommée de manière très précise.
Des points de brasure sont aussi disponible afin de régler les tensions V1 et V2 avec trois choix possible : 5V, 3.3V ou VBAT (tension de la batterie).
Contenu du kit :
- x1 PCB UPS HAT
- x1 Connecteur 2x20 pour Raspberry Pi avec ses 2 extensions
- x4 Vis nylon M2.5 longueur 6mm
- x4 Ecrous M2.5
- x4 Entretoises M2.5 mâle femelle longueur 12mm
- x1 Module Step up 5V U3V70F5
- x1 Module charge ( avec la prise USB C )
- x1 Capteur courant/tension ( PCB miniature au format dip 6 )
Caractéristiques techniques :
- Charge : Jusqu'à 3A dans les conditions optimales
- Charge de ruissellement : oui à 300 mA pour reconditionner une batterie trop déchargée
- Step up : 5V 10A
- GPIO : Tous les GPIO du Pi sont sortis et numérotées .
Le kit est fourni déjà soudé, et est configuré de la façon suivante : V1 et V2 relié sur VBAT.
Si vous souhaitez une configuration différente faites une note avec votre commande.
Lien utile :
Vous avez besoin d’aide ? Des questions ? Venez nous poser des questions via le forum associé !
