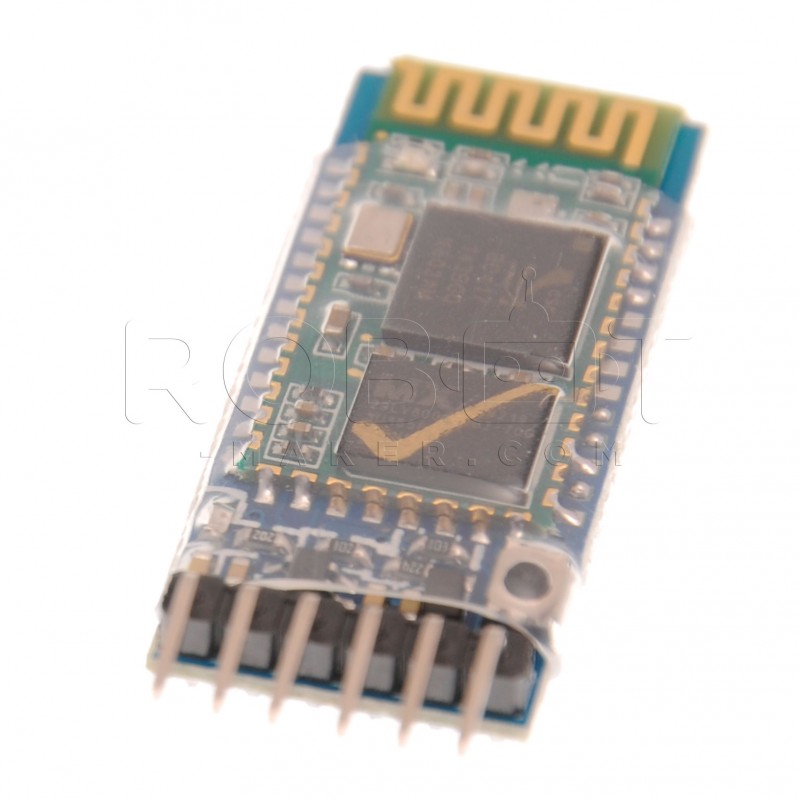

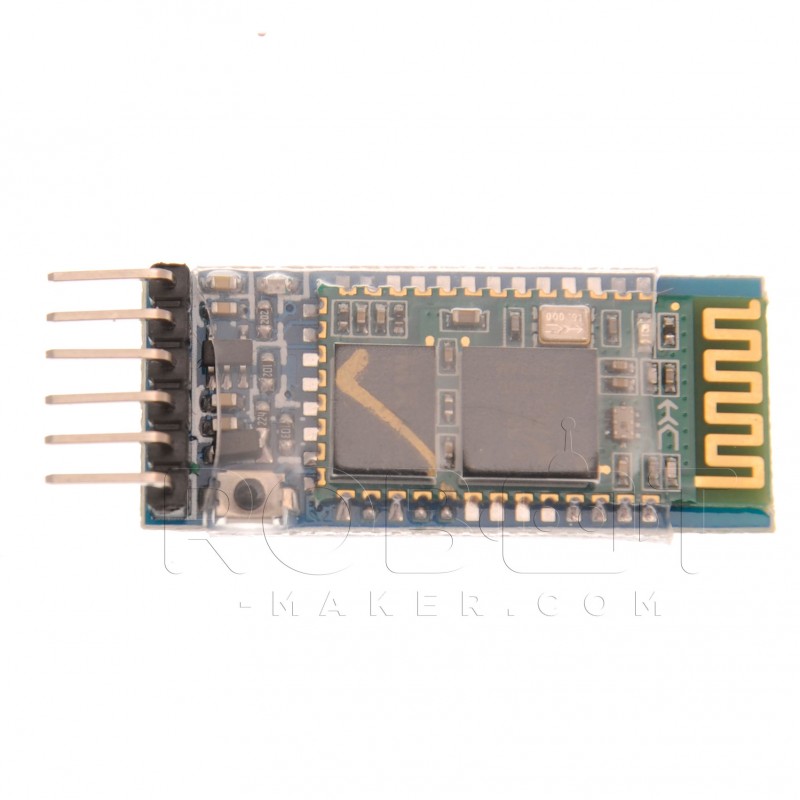

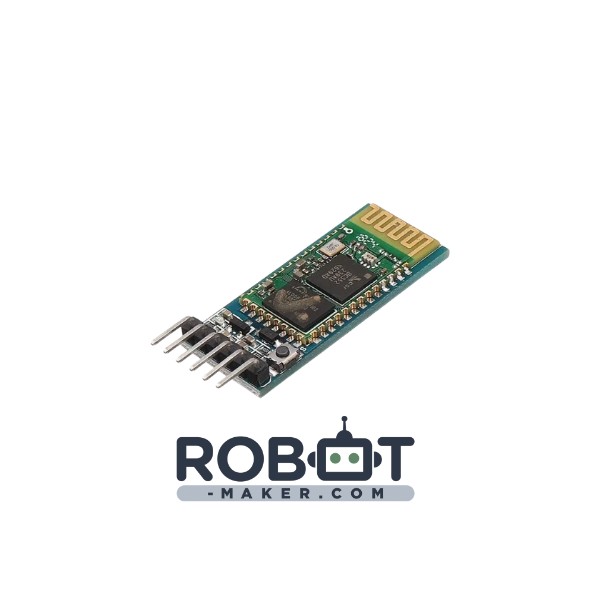

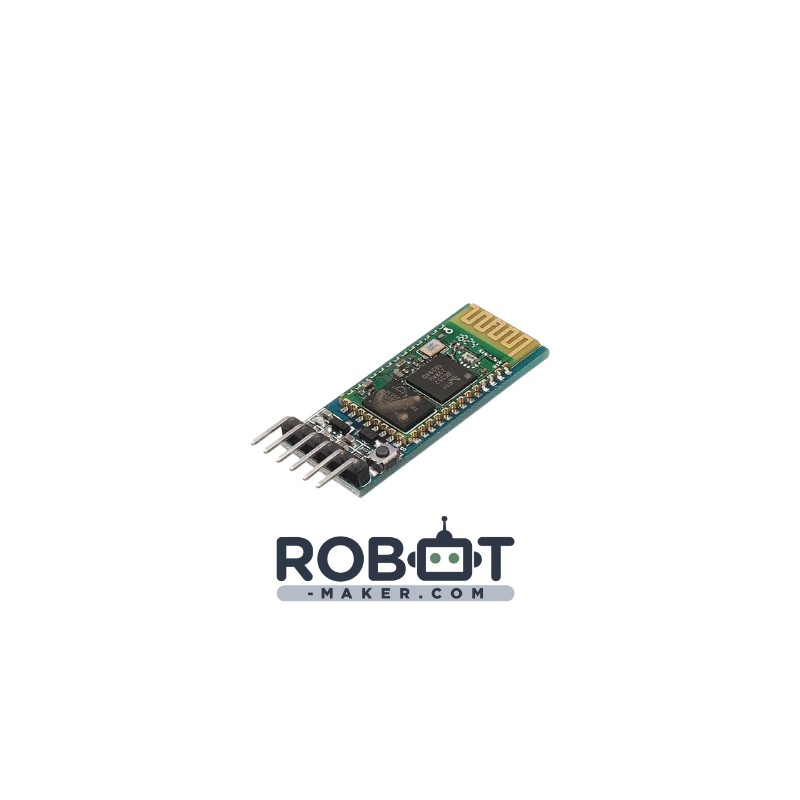

Module Bluetooth HC-05
Modules bluetooth HC-05 basé sur la puce BlueTooth Radio Cambridge Silicon Radio BC417 2,4 GHz.
En savoir plus
Description :
Ces modules Bluetooth low-cost fonctionnent très bien avec les cartes Arduino et autres microcontrôleurs.
Contrairement à ce qu'on pourrait penser le module bluetooth HC-05 est un module plus évolué que le HC-06. En effet le HC 05 qui peut être utilisé pour aussi bien en maître qu'en esclave contrairement au HC-06 qui peut uniquement être utilisé en esclave.
Ces petits modules (3 cm de long pour environ 1,5 cm de large) sont à alimenter en 5V avec des niveaux de signaux logiques 3.3V. Il semblerait que le module soit 5V tolérant. Cependant afin de garantir une longue durée de vie au module nous recommandons d'utiliser un pont diviseur de tension au niveau de la broche TX de votre arduino de sorte à envoyer un signal de 3.3V au RX de module bluetooth.
Ce pont diviseur de tension peut se faire avec une résistance de 10KΩ et une résistance de 22KΩ par exemple.
Caractéristiques techniques :

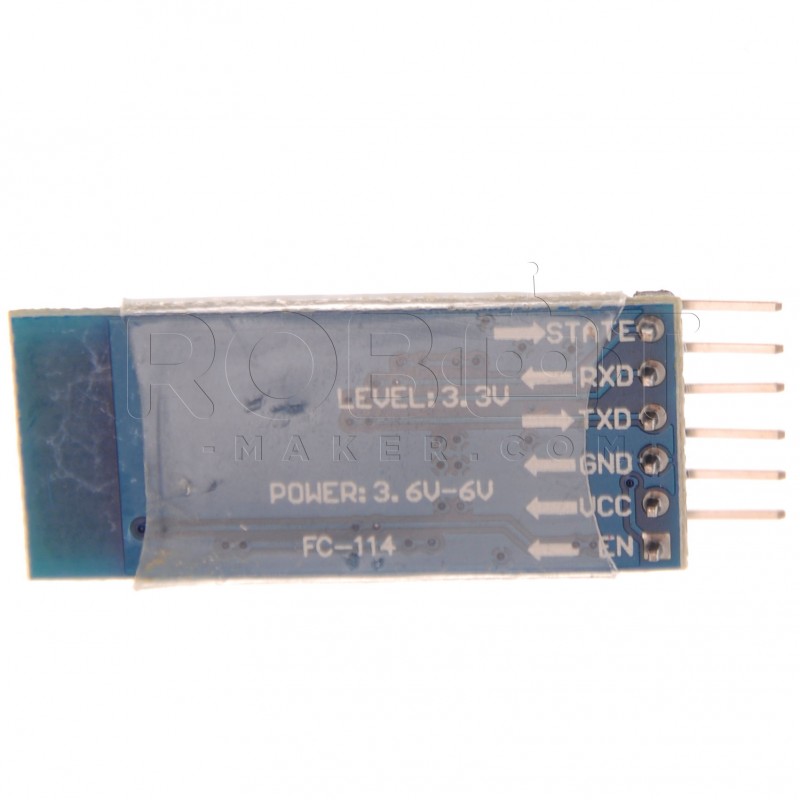

Brochage :
- KEY: Si amené HIGH avant que l'alimentation du module soit appliquée, force le mode de configuration de commandes. La LED clignote alors lentement (toutes les 2 secondes environ)
- VCC: alimentation +5V du module
- GND: Système / Arduino Rez
- TXD: Transmission de données série dU HC-05 à connecter au RX de l'Arduino . ( NOTE: 3.3V niveau HAUT: OK pour Arduino )
- RXD: Réception de données série de l'Arduino à connecter au TX de l'arduino ( semble 5V tolérant mais mieux vaut envoyer un niveau logique de 3.3V )
- ETAT: Indique si connecté ou non
Exemples d'utilisation :
Quelques exemples de projets pouvant ainsi être réalisés :
https://www.youtube.com/watch?v=aQcJ4uHdQEA
https://www.youtube.com/watch?v=I2qFXSe0W3w
Liens utiles :
Plus d'informations sur le HC-05
