Camera IR WII Remote
#1
Posté 12 décembre 2010 - 06:36
C'est un capteur assez simple, très petit, mais très performant. C'est une mini caméra Infra Rouge. Elle est capable de détecter et localiser en 2D jusqu'à 4 spots Infra Rouges. Ca s'interface en I2C. Le capteur renvoie directement les coordonnées 2D des spots, un peu comme le ferait une CMUCAM. Donc pas besoin de puissance de calcul pour exploiter ça. La fréquence de raffraichissement est monstrueuse, on peut dépasser les 100 mesures par seconde!
http://procrastineering.blogspot.com/2008/09/working-with-pixart-camera-directly.html
http://wiki.wiimoteproject.com/IR_Sensor
J'ai déjà quelques idées d'application.
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#3
Posté 05 mars 2011 - 11:48

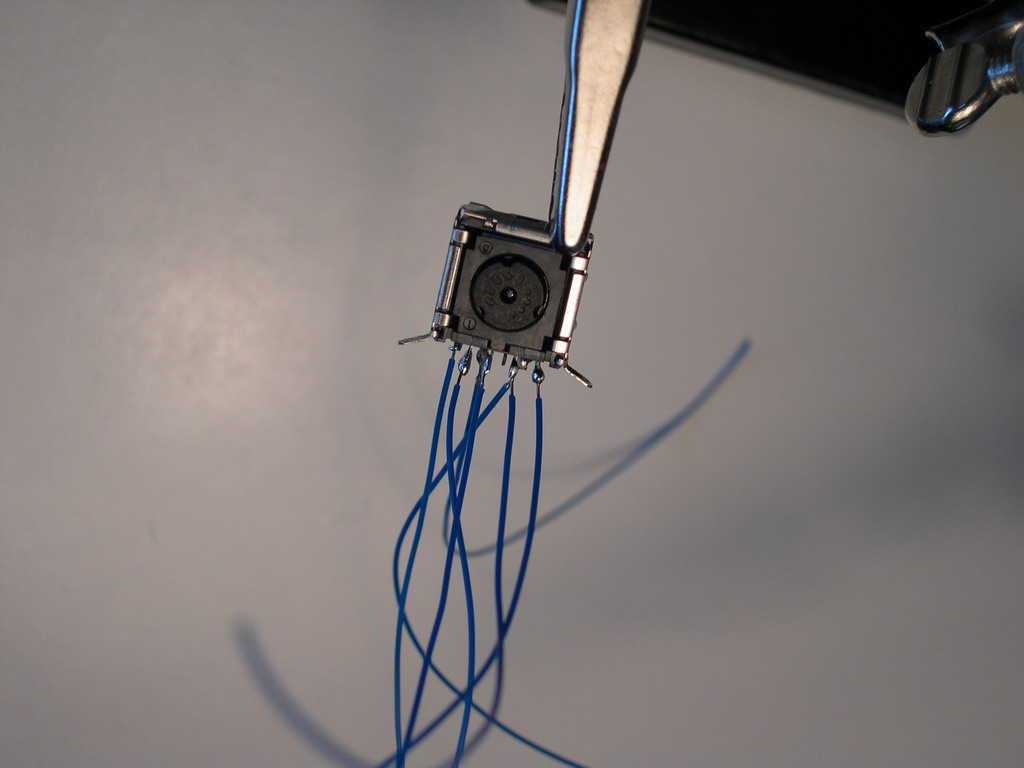

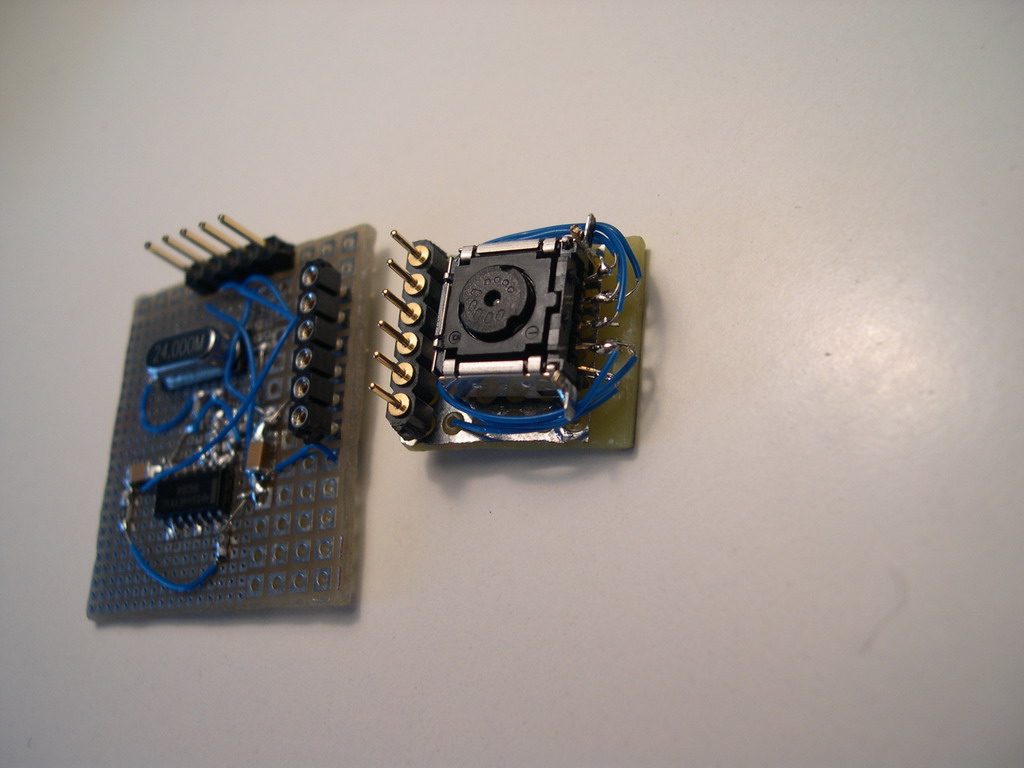

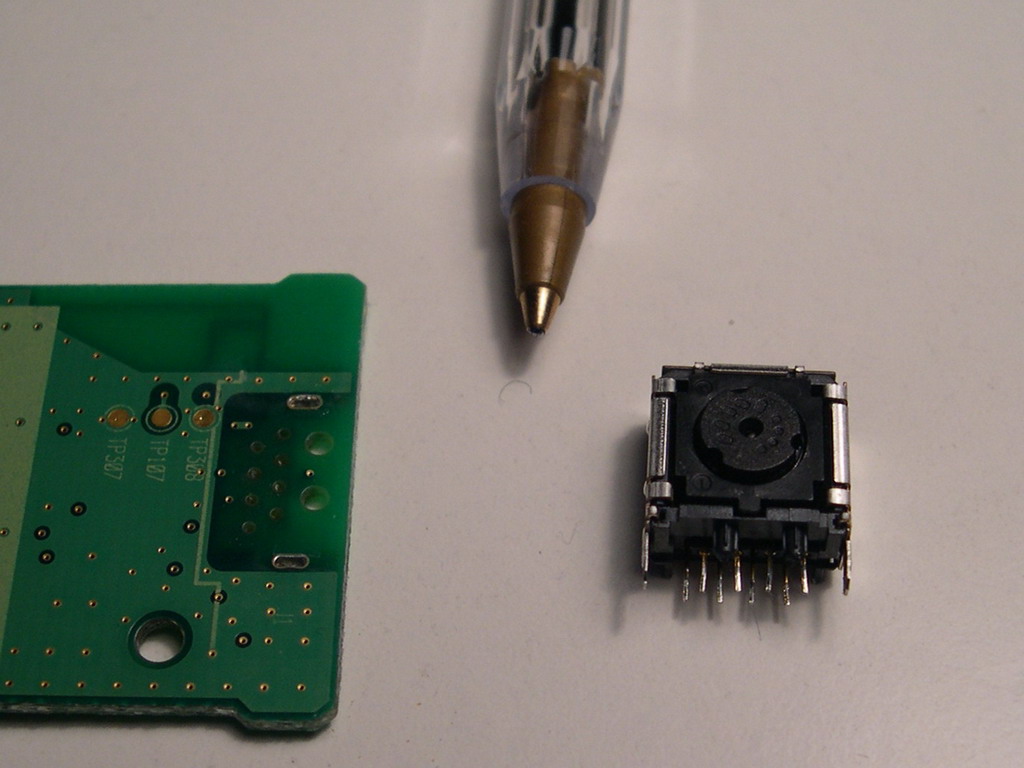

J'ai acheté ma Wii Remote (sans avoir la console). J'ai démonté le capteur (attention fragile), monté ça sur une platine, ajouté un petit montage d'adaptation (qui génère l'horloge et le signal de reset), et interfacé le tout avec un microcontrôleur.
Et bien, même si ça m'a pris un peu de temps, je n'ai rencontré aucune difficulté. C'est vraiment un capteur facile à utiliser, et pourtant efficace.
Le plus gros problème, c'est le manque de documentation. La doc disponible sur le web est uniquement issue "d'ingénierie inverse" réalisée par des amateurs. La partie "réglages" notamment est mal documentée.
J'ai comme projet de l'utiliser sur mon drone BOB4 pour l'aider à se repérer en intérieur, à l'aide de balises placées au sol.
Ci dessous quelques photos de mes bidouilles.
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#4 Guest_Jimmy02_*
Posté 26 mai 2011 - 10:33
Donc je voudrais savoir si vous pouviez m'éclairer sur comment la camera capte la position des LED IR. Je veux dire par là, comment reconnait elle a quelle distance elle est des led, et l'orientation. Je cherche pour l'instant cela dans le plan. Je verrai l'espace après.
Merci d'avance cordialement Jimmy.
#5
Posté 21 juin 2011 - 05:42
Je m’intéresse actuellement à la wiimote, mais je n'arrives pas à comprendre comment la manette( caméra infrarouge) arrive à se repérer dans l'espace (l'orientation) par rapport au LED de la sensor bar. Je vous serais reconnaissant de m'éclairer si cela est possible.
cordialement
Mathel Vincent
vincentm_00@hotmail.fr
#6
Posté 21 juin 2011 - 06:03
On pose une barre qui contient 2 spots IR. Ce sont 2 groupes de LED IR. Les 2 sports sont séparés d'une distance donnée.
La caméra détecte ces 2 spots. Elle transmet les coordonnées 2D de chacun des 2 spots dans l'image.
L'écartement des 2 spots sur l'image donne la distance. La position d'un spot par rapport à l'autre donne l'orientation.
Et la position des spots dans l'image sert aussi à "pointer" assez précisément pour désigner quelque chose à l'écran. Si ta wiimote est droite et que la caméra détecte les 2 spots plutôt en haut et à gauche, c'est que tu pointes ta wii plutôt en bas et à droite.
Imagine toi en train de regarder (avec 1 seul oeil) 2 lumières dans la nuit. A partir de ces 2 seules lumières, tu peux déduire pas mal de choses sur ta position par rapport à elles.
Par contre, la wiimote est incapable de déterminer sa position dans l'espace. Elle sait juste déterminer son orientation, et comment tu pointes par rapport à cette barre IR. Elle ne sait pas si tu te positionnes plutôt décalé à droite ou plutôt à gauche par rapport à ta TV (et ta barre IR). Mais ça n'est pas utile pour les jeux de savoir ça.
J'espères que ça répond à la question.
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#8
Posté 16 décembre 2012 - 10:52
On peut vraiment faire plein de choses intéressantes avec un tel capteur!
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#9
Posté 16 décembre 2012 - 10:33
Alors, personne d'autre n'a utilisé ce capteur magique?
On peut vraiment faire plein de choses intéressantes avec un tel capteur!
Leon.
Je ne connaissais pas mais il est vrai que j'ai déjà quelques petites idées qui me viennent !
Un de ces 4 qui sait si je ne vais pas le tester
Léon de retour ? en voilà une bonne nouvelle ! =)
Si mon commentaire vous a plus laissez nous un avis !
Nouveau sur Robot Maker ?
Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope aux articles, à la boutique et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!
#10
Posté 18 décembre 2012 - 08:18
Oh, non, je passais, et j'ai vu de la lumière, c'est tout. Pour l'instant, il n'est pas question que je revienne prochainement à la robotique.Léon de retour ? en voilà une bonne nouvelle ! =)
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#11
Posté 18 décembre 2012 - 08:54
Oh, non, je passais, et j'ai vu de la lumière, c'est tout. Pour l'instant, il n'est pas question que je revienne prochainement à la robotique.
Leon.
Dommage ... Par curiosité tu as quoi comme passe temps maintenant ?
Si mon commentaire vous a plus laissez nous un avis !
Nouveau sur Robot Maker ?
Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope aux articles, à la boutique et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!
#12
Posté 21 décembre 2012 - 07:23
Comme je te l'ai déjà dit par message privé, je passe au radioamateurisme, et aux bidouilles radio numérique. Ca peut paraitre étrange comme passe temps, mais ça s'annonce passionnant.Par curiosité tu as quoi comme passe temps maintenant ?
Leon.
BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)
#13
Posté 21 décembre 2012 - 09:35
Comme je te l'ai déjà dit par message privé, je passe au radioamateurisme, et aux bidouilles radio numérique. Ca peut paraitre étrange comme passe temps, mais ça s'annonce passionnant.
Leon.
Pardon c'est vrai tu le l'avais déjà dis il y a quelque temps déjà ! désolé! /
Après ce n'est pas si étrange que ça on a bien F6FC0 qui lui fait le chemin inverse : passionné de radioamateurisme il se lance maintenant das la robotique =) Je suis sur que vous devriez bien vous entendre !
Bonne journée !
Si mon commentaire vous a plus laissez nous un avis !
Nouveau sur Robot Maker ?
Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope aux articles, à la boutique et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!
#14
Posté 02 janvier 2013 - 01:35
Cette semaine un étudiant est venu à la maison, on a démonté une wiimote et on a fait le circuit pour lire directement en I2C la petite caméra IR.
Pour sa part, c'est pour tracer le mouvement d'un pendule spécial en superposant toutes les images des points (une led IR étant fixée sur chaque articulation mobile).
On a modifié le programme que j'avais fait en 2009 (http://www.pobot.org/Camera-IR-avec-une-Wiimote.html) et c'est parti ! Je lui ai quand même conseillé de garder le bluetooth, plus simple.
Pour ma part, je souhaite toujours en faire un système de localisation comme imaginé il y a deux ans. Mais impossible de trouver des wiimote à bas prix, or pour équiper une dizaine de robots avec chacun sa caméra IR, c'est plutôt cher...
A+
Julien.
